Dvostruki sistem grijanja: dizajn, karakteristike,

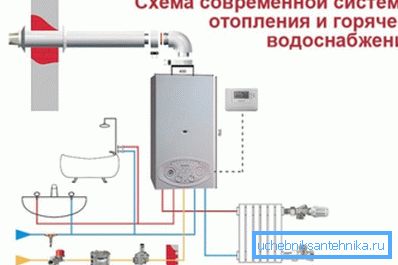

Postoje dva najvažnija uslova za udobnost stanovanja: prisustvo grejanja i tople vode. Da biste osigurali ove uslove, možete koristiti zaseban sistem i možete instalirati kotao sa dvostrukim krugom. Opisaćemo razliku između sistema sa jednim krugom i dvostrukim sistemom grejanja, koje su karakteristike i prednosti dvostrukog grejanja.
Grejanje dvostrukog kola
Princip rada i kotlovski uređaj
Pre svega, želimo da definišemo dvostruki sistem, kao i da razmotrimo princip njegovog rada.
Obratite pažnju! Dvokruko je sistem u kome se funkcije grejanja i tople vode kombinuju organizovanjem dva nezavisna kola sa različitim temperaturama vode.
Trebalo bi shvatiti da temperatura rashladnog sredstva u sistemu grejanja dostigne 95 stepeni, dok je temperatura dovoda tople vode prema paragrafu 2.4 SanPiN 2.1.4.2496-09 60 stepeni. To znači da generator toplote radi u različitim režimima.

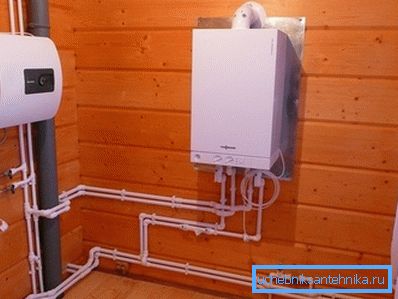

Po pravilu, kotao sa dvostrukim krugom ima jedan zatvoreni izmjenjivač toplote za grijanje i jedan izmenjivač toplote za dovod tople vode.

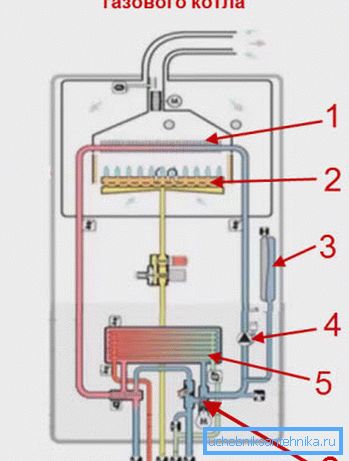

Dakle, razmotrite princip uređaja:
- Hlađenje ulazi u izmjenjivač toplote (1), gdje se gasni gorionik (2) zagreva i šalje u sistem grejanja pod dejstvom cirkulacione pumpe (4), čime vrši kružno kretanje u zatvorenom krugu grejanja;

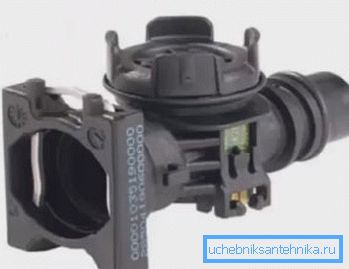

- Kada je vruća voda uključena, aktivira se trostrani ventil (6), a rashladna tečnost počinje kružiti kroz izmjenjivač toplote (5) unutar kotla, dok ne ulazi u sistem grijanja;
- Voda od vode se ulazi u izmjenjivač toplote (5), gdje se zagreva od rashladne tečnosti i šalje se u sistem tople vode;
- Unutrašnje malo kolo je takođe zatvoreno i opremljeno ekspanzionom posudom (3), što kompenzuje proširenje hladnjaka tokom grejanja.
Obratite pažnju! Vidimo da jedinica funkcioniše na principu "ili-ili", odnosno kada pumpa radi, medijum za prenos toplote ne zagreva baterije akumulatora. Produžena upotreba tople vode može dovesti do značajnog hlađenja baterija i smanjenja temperature u kući.

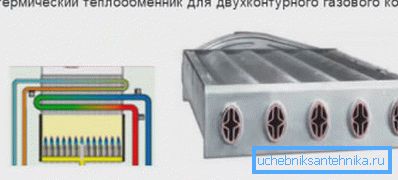

Moguć je i alternativni izmenjivač toplote u kojem su kombinovana dva kruga. Hlađenje cirkuliše kroz vanjsku jaknu i toplu vodu iz unutrašnjih cevi. U tom slučaju, voda ne stupa u kontakt sa plamenom gorionika i ne vreo sa zatvaračem.
Obratite pažnju! Upotreba bithermicnog izmenjivača toplote omogućava istovremeno korištenje grejanja i snabdevanja vodom.
Konačno, postoje kotlovi sa dvostrukim krugom sa ugrađenim indirektnim bojlerom, ali su teški i zahtevaju organizaciju temelja.
Razlike u sistemu sa jednim petljama

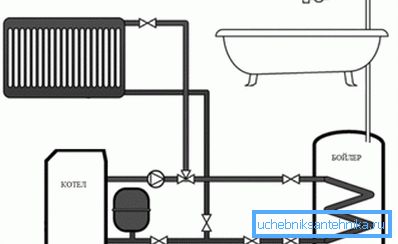

Koja je razlika između sistema dvostrukog kruga i jednoslojnog grejanja, jer jednokruženje može takođe obezbediti zagrijavanje vode? Da vidimo kako je uređen rad jednosmernog kotla sa toplom vodom:

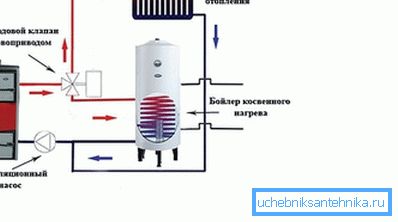

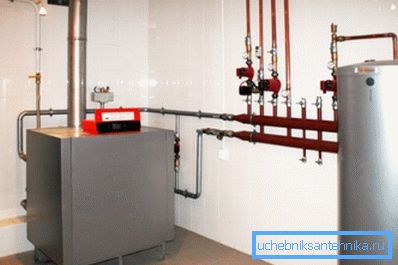

Kao što vidite, ovde je šema različita: kotao zagreva hladnjak koji kruži u sistemu grejanja. Međutim, odvojeno kolo se preusmerava iz opšte mreže cevovoda, koji napaja indirektni kotao za grejanje.
Kada se voda u kotlu ohladi, termostat šalje signal servo pogonu, koji prekida trostrani ventil, a rashladna tečnost počinje da teče ne samo u sistem grejanja, već iu toplotni izmjenjivač kotla, gdje se voda za toplu vodu zagreva. Ovo podseća na rad bentermičkog izmenjivača toplote, samo u ovom slučaju nije kombinovan, već je podeljen na dva odvojena dela.
Obratite pažnju! Takva šema je pouzdanija, međutim, cena kotla sa bojlerom će biti značajno veća od troškova jedne jedinice dvostrukog kruga. To je glavna razlika, dodatna instalacija kotla zahteva dodatni prostor.

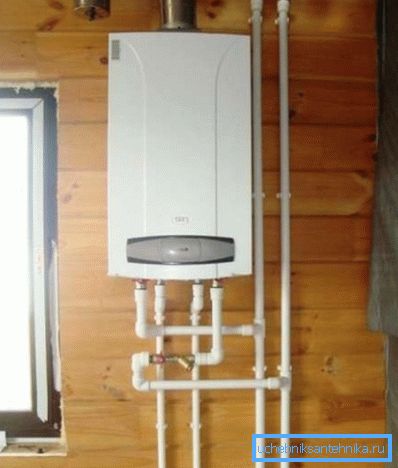

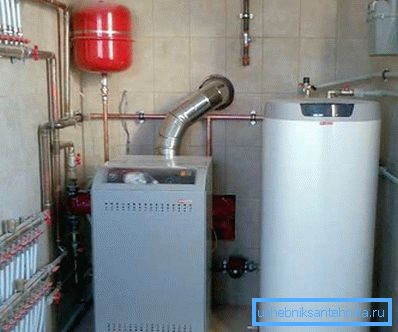

Ugradnja opreme u kotlarnici
Za pravilno grejanje potrebno je organizovati toplotnu tačku ili kotlarnicu.
Uprkos sistemima za automatsku kontrolu i zaštitu instaliranih u modernim kotlovima, instrukcija zahteva primenu više pravila prilikom uređivanja kotlovnice:
- Za montažu opreme potrebno je dodijeliti posebnu prostoriju površine od najmanje 4 kvadratna metra.. U toj prostoriji treba da postoji bar jedan mali prozor i normalan ulaz. Najčešće, kotlarnica je raspoređena u podrumu ili pomoćni prostor na prvom spratu, ali možete ga također odvesti u zasebnu zgradu;

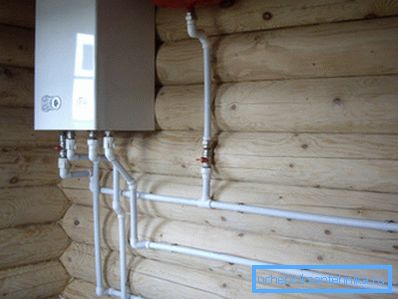

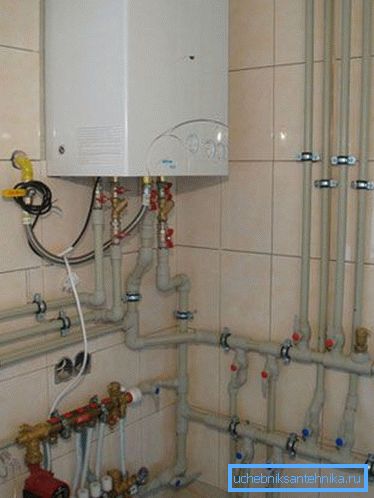

- Dekoracija kotlovnice treba izrađivati od negorivih materijala: pločice, gips itd.
- Za normalan rad opreme i sigurnost kotla u kotlovnici mora postojati normalni protok vazduha. Zbog toga je zid napravljen nezavisan;
- Izduvni gasovi se emituju kroz odvojeni dimnjak, neprihvatljivo je odvesti do izduvnog ventilacionog sistema zbog sigurnosnih mjera;
- Pod pod kotlom je prekriven čeličnim limom od najmanje 1 m2;
- Izlaz dimnjaka se pokreće iznad grebena krova po metru.
Obratite pažnju! Pravila aranžiranja postaje za snabdevanje toplotom treba striktno poštovati za sopstvenu sigurnost. U slučaju upotrebe gasne opreme, neophodno je upoznati sa sigurnosnim propisima i pravilima rada.
Prednosti i mane
Sada razmislite o prednostima i nedostacima korišćenja sistema sa dvostrukim krugom.
Počnimo sa pozitivnim tačkama:

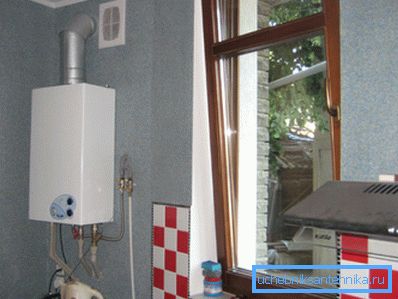

- Postignuta je vidljiva ekonomija prostora u kući: zbog odsustva dodatnog kotla, kotlarnica može biti manja. Ovo je posebno važno za male kuće u kojima je oskudan prostor. U slučaju izgradnje specijalnog proširenja za toplotnu tačku dodaju se uštede sredstava i materijala;
- Troškovi dvostrukog kruga su značajno niži od troškova kotla sa bojlerom ili dva kotla;
- Priključivanje drugog kotla ili indirektnog kotla za grejanje značajno komplicira radove na instalaciji, zahteva dodatnu opremu i cevovod, automatizaciju i upravljačke objekte;
- U slučaju gasa, ne morate povezivati dva uređaja sa dobijanjem dozvola i puštanjem u rad, što bi trebalo uraditi uz pomoć stručnjaka.
Obratite pažnju! Glavni kriterijum za izbor takvih uređaja je ušteda prostora i novca. U ljudima takve jedinice nazivale su "bojlerima za siromašne", ali, kao što znate, siromaštvo nije pogrešno.
Sada ćemo razmotriti negativne aspekte ove šeme:
- Uređaji sa protočnim vodenim grejanjem nisu veoma pogodni za rad: teško je regulisati temperaturu vode, posebno kada se pritisak menja. Ovaj efekat je poznat vlasnicima staromodnih gasnih peći;
- Koaksijalni izmenjivač toplote može raditi ili za grejanje ili za grejanje. To dovodi do činjenice da se uz dugotrajnu upotrebu tople vode kuća može značajno ohladiti;
- Ako se kombinovani izmenjivač toplote raspada, grejanje neće moći da radi dok se ne zameni;
- Grejanje tekuće vode zahteva dvostruko povećanje snage, što dovodi do povećanja veličine i težine proizvoda;
- Električni kotlovi u načinu grejanja tekuće vode takođe će raditi sa dvostrukom snagom, a to će zahtijevati priključak na trifaznu mrežu od 380 V, koja nikako nije svuda.
Obratite pažnju! Očigledno je da je šema prilično kontradiktorna, i na vama je da odlučite ovde. Naravno, ako kupujete više povoljne i skupe opreme za vas je neupotrebljiv, onda je izbor predvidljiv.
Načini povećanja termičke inercije sistema
Ako su zime u vašem području hladne i zabrinuti ste da kada se baterija za grejanje koristi za hlađenje, mi ćemo vam dati nekoliko saveta kako to izbjeći. Naravno, prije svega, potrebno je voditi računa o dobru toplotnu izolaciju zidova i prozora, krova i poda, ali to nije tačka.

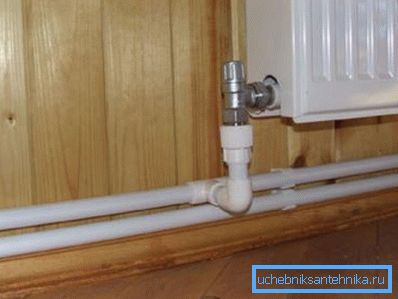

Jedini način za suspendovanje hlađenja rashladnog sredstva je povećanje toplotnog kapaciteta. Ovo se može postići povećanjem zapremine rashladnog sredstva pomoću cevi većeg prečnika.

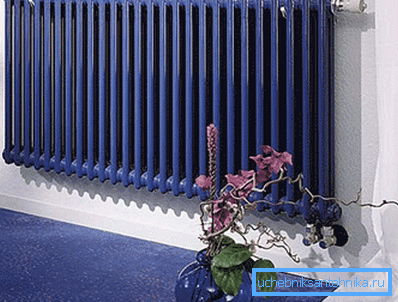

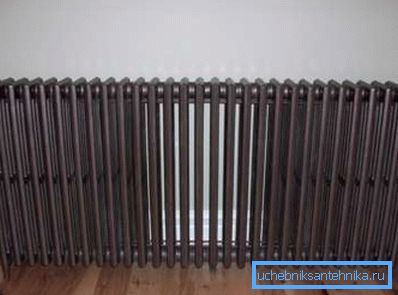

Osim toga, možete koristiti i masivne livene gvožđe sa instalacijom poda. Takvi grejači se hlade dugo vremena, pošto njihova masa može da dostigne 100 kg.

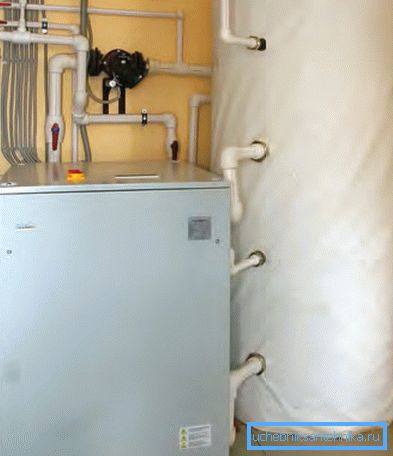

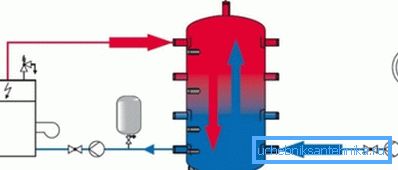

Na kraju, kao što je već pomenuto, moguće je integrirati akumulatore toplote u sistem - rezervoar od nekoliko stotina litara (do 2000) povezan između kotla i sistema grejanja. Međutim, ovo negira sve prednosti šeme: postaće skuplje i zauzima previše prostora.
Obratite pažnju! Uz racionalnu upotrebu tople vode, problem hlađenja baterija nije toliko bitan, jer kako bi se kuća prehladila neophodno je tuširati nekoliko sati.
Povezivanje gasne opreme
Obratite pažnju! Stavljanje gasne veze sa vlastitim rukama strogo je zabranjeno. Puna teških kazni i prilično opasnih. Zbog toga, kako bi se prilagodio rad gasnog kotla, morat ćete izvršiti određeni postupak.

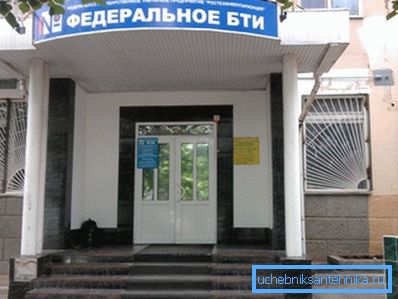

Prvo morate kontaktirati ZTI i izvršiti izmjene u planu kuće uz uvođenje odgovarajućih napomena i označavanja kotlovnice. Takođe, izmene se vrše u sertifikatu registracije objekta.
Zatim morate kontaktirati servis za gas i podneti zahtev za povezivanje kotla. Morate da obezbedite tehnički pasoš.
Nakon toga, trebalo bi da instalirate opremu i instalirate ceo sistem, osim za povezivanje gasovoda. Merač plina takođe mora biti instaliran i zaptiven.

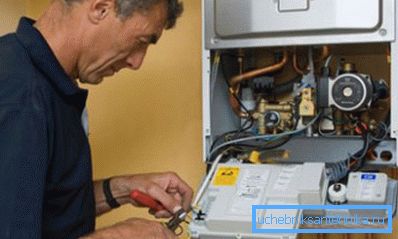

Sada pozivamo specijaliste za gasne usluge koji povezuje kotao na glavnu liniju. Paralelno, podnosimo zahtev inspektoru za puštanje u rad opreme.

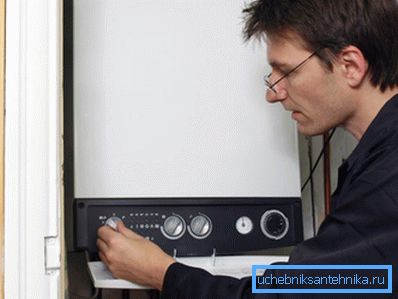

Na kraju, inspektor proverava ispravnost veze, izdaje dozvole, a ako nema pritužbi, gas se gasi u sistem.
Zaključak
Dvodelna šema sistema grejanja je dobro rješenje za ekonomske vlasnike i vlasnike malih kuća. Moderni modeli rade veoma zadovoljavajuće i pouzdano.
Video će vam pomoći da to jasno vidite.
