Dizajnirajte ambijentalnu temperaturu za dizajn grejanja i

Šta određuje temperaturu radijatora u gradskom stanu? Da li ga GOST ili SNiP regulišu? Kako se raspored temperature u sistemu grijanja odnosi na klimatsku zonu? Pokušajmo odgovoriti na ova pitanja.

Izračunata temperatura vazduha

Koncept temperature grejnog perioda nije vezan samo za raspored temperature. Oni definišu uslove za stepen toplotne izolacije zgrade, njenu veličinu i protok toplote sa uređaja za grejanje smještenih u stambenim i drugim prostorijama, zastakljivanje i kvalitet zaptivanja ulaza.

Šta je taj koncept? Ovo je samo prosječna temperatura najhladnijeg pet dana u posljednjih 50 godina, na kojoj bi operacija sistema grijanja trebala pružiti ugodne uslove unutar zgrada.

Ovi uslovi su opisani u Rezoluciji Vlade Ruske Federacije od 23. maja 2006. godine. Pravila za pružanje javnih usluga građanima

• U dnevnim sobama koje se nalaze u sredini kuće, temperatura ne bi trebala biti niža od +18 S; u uglu - +20 C.

Nijanse: pri projektnoj temperaturi ispod -31 C, ove vrednosti se povećavaju na +20 i +22 stepeni, respektivno.

• Kupatilo treba da bude najmanje + 16 stepeni, u kupatilu - +25.

Preporuke za javne institucije mogu se naći u SNiP 41-01-2003 i odjeljenjskim standardima. Dakle, u učionicama treba biti najmanje +21 C, au prodavnicama hrane - + 12 C; u bolnici, preporučena temperatura posle otoplastije je +22, au slučaju odstupanja u štitnoj žlezdi - +15.

Vratimo se, međutim, malo nazad. Gde dizajner dobija procenjenu temperaturu vazduha za određeni grad?

Sve neophodne informacije sadržane su u SNiP 23-01-99 Građevinskoj klimatologiji. Zanimljivo je da se u dokumentu izdatom 8 godina nakon raspada Unije pominju sva glavna naselja bivših sovjetskih republika.

Grafikon temperature

Kakva bi bila temperatura radijatora za grijanje u stanu, omogućavajući da se obezbede opisani uslovi?

Određuje prosečnu dnevnu temperaturu vazduha napolju.

Zavisnost opisuje dva temperaturna grafika:

• Za grejnu mrežu na izlazu iz CHP ili kotlarnice, temperatura dovodnih i povratnih cijevi je unutar 150/70 C.
• U unutrašnjem sistemu, temperaturni režim grijanja treba da bude u vrednosti od 95/70 stepeni u dvocevnom sistemu (to jest gotovo u svim stambenim zgradama) i 105/70 u jednosumnim sistemima grejanja zgrada.

Imajte u vidu: u predškolskim ustanovama maksimalna temperatura vode u sistemu grijanja ne može biti veća od +37 C. To je za kompenzaciju ove male vrijednosti da radijatori u grupama obično imaju vrlo impresivne dimenzije.

Zašto se temperatura grejanja u stanu tako razlikuje od parametara rute? Da bi odgovorili na ovo pitanje, potrebno je ukratko objasniti princip rada čvorišta lifta (termička tačka kuće).

Zahtevi za sistem grijanja na neki način međusobno isključuju. S jedne strane, što je manja varijacija temperature između protoka i povratnog toka, to će se ravnomernije baterije zagrevati u kući i što će biti veća efikasnost krajnjih grejača. Ako je tako, očigledno je da stopa cirkulacije u sistemu treba biti dosta visoka.

Međutim, pregrevanje linije povratka je izuzetno nepoželjno za CHP: zbog određenih tehničkih ograničenja, voda pre nego što započne novim ciklusom mora prvo da se prethodno ohladi do tih 70 C.

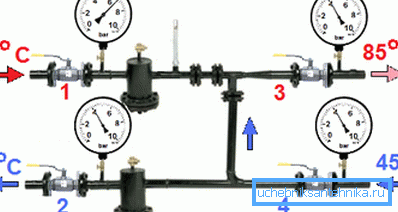

Uređaj lifta sasvim genijalno izbegava kontradiktornost: deo vode iz povratnog cevovoda vuče u ciklus ponovnog cirkulacije. Kao rezultat, kada se hranite na ulaznim ventilima od 140 ° C do kuće (direktno do radijatora), postoji samo 90-95 stepeni.

O modernom sistemu grijanja u stambenoj zgradi korisno je znati još nekoliko stvari.

• Kada je temperatura protoka na autoputu do 90 stepeni, sistem za grejanje mora biti napajan iz dovodne cijevi; kada je ova vrijednost prekoračena - od obrnutog. Ako se prekidač ne dešava, može se ispasti koliko je to u sistemu za grejanje kao na liniji za direktno grejanje. Kakve će to posledice imati za fleksibilne spojeve i gumene zaptivke nije teško pogoditi.
• U kritičnim situacijama, temperaturni standardi u samom sistemu grejanja takođe mogu biti prekoračeni. Na primjer, u slučaju masovnih žalbi na hladnoće u stanovima, rad lifta bez mlaznice, sa prigušenim duljem, se praktikuje.

Prilagođavanje

Kako se temperatura grejanja kontroliše u DH sistemima nakon ulaznih ventila?

Lift

Normalno, temperatura grejanja u sistemu može se menjati samo na jedan način - promenom prečnika mlaznice. Sve promjene treba usaglasiti sa predstavnicima organizacije - dobavljačem toplote (mreže za komunalnu grejanje); odluke o tome da li piti mlaznicu ili ga probiti vršiti se na osnovu merenja temperature i pritiska u sklopu lifta i toplotnim bunarima.

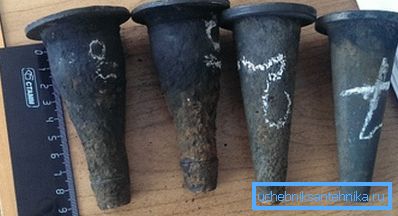

Demontaža mlaznice i promena veličine ne traje više od pola sata i zahtijeva potpunu funkcionalnost zatvarača u sklopu. Zapravo, dovoljno je blokirati u svim krugovima sve ventile (ulaz, PTV, kolače) i rastaviti sve tri prirubnice na liftu. Izbušena mlaznica ili mlaznica montirana je u obrnutom redosledu.

Savjet: nove paronitske zaptivke za prirubnice cijevi nalaze se u skladištima stambenih organizacija, alas, retko. Kada demontirate lift ili zamenite ventile sopstvenim rukama, jednostavna uputstva pomoći će: zaptivanje se iseče iz komore za automobile.

Vredi pomenuti nekoliko načina na kojima se može regulisati temperatura grijanja - voda u cevima i, shodno tome, radijatori.

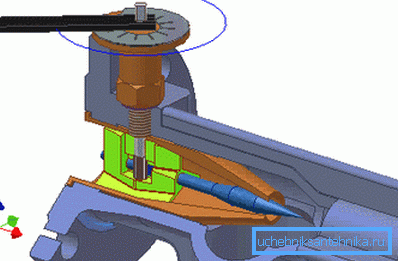

• Umesto konvencionalne mlaznice konstantnog prečnika, može se koristiti podesivi lift. Jednostavno podešavanje brzine protoka omogućava fleksibilno podešavanje temperature mešavine i povratnog toka.

• Pored toga, kako biste smanjili temperaturu povratne linije, možete smanjiti pad pritiska preko lifta. Ovo se radi pomoću ulaznog povratnog ventila.

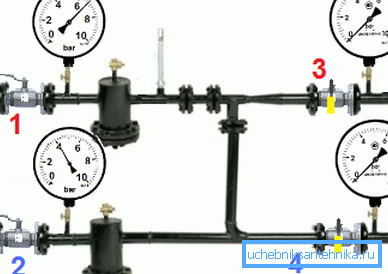

Kako tačno?

• PTV se prebacuje na ravnu liniju.
• Izmeri se pritisak na dovodnoj liniji do lifta. Merač se zatim uvlači u povratnu cev u bilo kom trenutku.
• Ulazni povratni ventil se potpuno zatvara i polako otvara sve dok se razlika u pritisku između dovodnih i povratnih cevovoda ne smanji za 0,2 kgf / cm2 od originala. Ako je potrebno, ponovljena mjerenja temperatura i dodatno smanjenje diferencijalnog pritiska na manometru ponavljaju se svaki drugi dan istim korakom.

Imajte na umu: ako jednostavno delimično zatvorite potpuno otvoreni ventil, njegovi obrazi mogu da se drže sa stubom i kasnije pade u radni položaj. Kao rezultat, linija povratka će biti potpuno zatvorena. Cirkulacija cena zaustavljanja u grejnoj sezoni - zagarantovano odleđivanje grejanja pristupa.

Stan

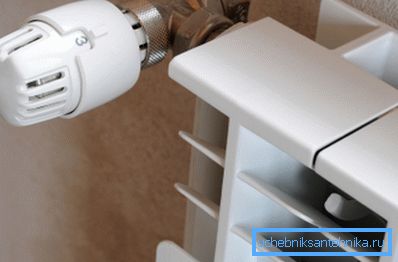

Kako je regulisana temperatura vode u cevima za grejanje u zasebnom stanu? Iz očiglednih razloga, to se može smanjiti samo pomoću regulacionih ventila. U tu svrhu, na izlazu svakog grijača postavljena je duša ili termostatska glava, koja reguliše sopstvenu propustljivost u zavisnosti od temperature u prostoriji.

U ekstremnom slučaju, temperatura rashladnog sredstva u sistemu grejanja može se regulirati kugličnim ventilom; Međutim, njegova osjetljivost na položaj poluge čini prilagođavanje prilično neugodnim.

Šta raditi ako je toplotna snaga grijača nedovoljna?

Evo mjera koje ga mogu povećati.

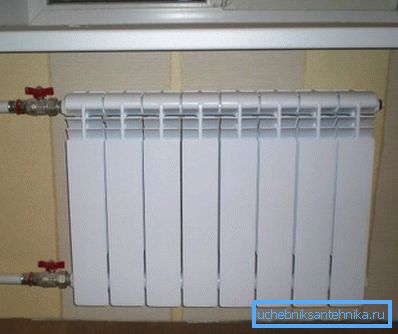

• Jednostavno dodavanje novih sekcija sa dalekog kraja podloge nelinearno će podići prolaz toplote iz radijatora, ali prilično primetno. Zašto nelinearno? Da, jer će kraj baterije uvek biti hladniji od njegovih veza.
• Jumper između linija napajanja, opremljen ventilom, može povećati protok rashladnog sredstva kroz sekcije kada je zatvoren. Dakle, uređaj će dati više toplote. Ali ne morate potpuno da zaglavite džamperom: bez toga, podešavanje temperature radijatora pomoću duvačaka dovodi do prilično neprijatne komunikacije sa komorama za zamrzavanje.

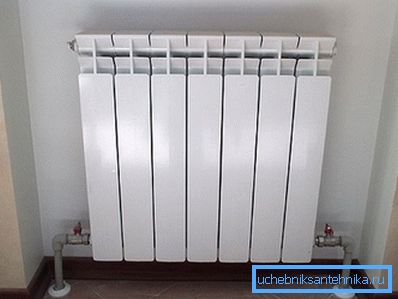

• Vode se mogu povezati sa radijatorom ne samo sa sklopom, već i sa dnom. Tada će rashladna tečnost ravnomerno cirkulirati kroz sve delove, što će podići temperaturu u stanu.

• Konačno, ne zaboravite na pranje.. Ispuštanje vode kroz protočni ventil i crevo u kanalizaciju će ukloniti akumulirani mulj i pesak iz baterije, vraćajući cirkulaciju do celokupne zapremine.

Uzgred: radijatori sa donjim priključkom ne trebaju ispiranje. Upravo zbog toga što se rashladna tečnost ravnomerno kreće duž cele dužine donjeg kolektora.

Topli pod

Kako spojiti niskotemperaturno grejanje na DH sistem? Zaista, za topli pod, temperature iznad + 45C su kategorički neprihvatljive.

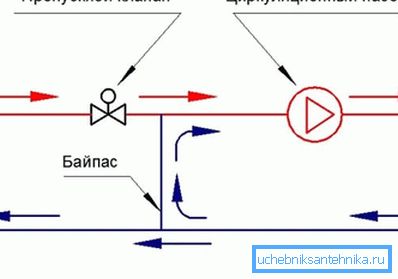

Način na koji su sistemi niskotemperaturnog grejanja u skladu sa DH, živopisno podseća na princip rada čvorišta lifta. Dio hladnjaka uključen je u recirkulaciju, koju obezbeđuje pumpa male snage. Podešavanje temperature vrši dvosmerni ventil sa termičkom glavom.

Zaključak

Nadamo se da smo uspjeli zadovoljiti čitaču radoznalost uvodeći ga na neke aspekte rada sistema grijanja. Kao i uvek, priloženi video će vam ponuditi dodatne informacije. Successes!
