Dizajn privatne kuće - glavne faze

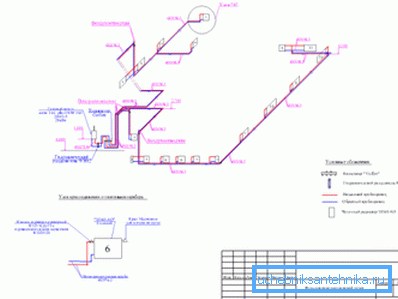

Uređaj za grejanje u kući se može podijeliti na dva dela: teoretski - obavljaju se neophodne kalkulacije, a praktično - prema završenim crtežima, ožičenje se vrši na podovima i kotlovima. S obzirom na značaj pravilnog odabira komponenti, članak se fokusira na teorijski deo.

Dizajn grejnog sistema

Projektovanje kućnog grejanja unutar gradske granice omogućava da se ide na najjednostavniji put i organizuje centralno grejanje. U tom slučaju dovoljno je jednostavno odrediti dužinu i prečnik cevi, kao i odabrati željenu veličinu radijatora. Troškovi u ovom slučaju će biti minimalni, jer ne morate trošiti novac na kotao ili na cirkulacionu pumpu.

Biće nešto teže da se postigne isti zadatak, ali za seosku kuću. Sa verovatnoćom od 99,9%, ne postoji centralno grijanje van grada, u najboljem slučaju, struja i gas se isporučuju kući. U ovom slučaju, dizajn sistema grejanja za seosku kuću uključiće i izbor snage kotla.

Na izlazu moramo dobiti određene podatke o:

• minimalna snaga kotla;
• materijal, dužina i prečnik cevi;
• broj radijatora i njihova površina;
• cirkulaciona pumpa za grejanje.

Opšte odredbe za projektovanje kućnog grejanja

Hajde da analiziramo dizajn sistema grejanja kuće - u ovom slučaju neophodno je odrediti minimalnu snagu kotla dovoljno za zagrevanje kuće. Izračunavanje se zasniva na činjenici da gubitak toplote kroz omotač zgrade mora biti kompenzovan pomoću toplote iz kotla.

U opštem slučaju, izračunavanje se vrši prema formuli

Gde

• Q - gubitak toplote, W;
• S je područje koverte zgrade (plafon, zid);
• ?T - temperaturna razlika na ulici i unutar kuće, C;

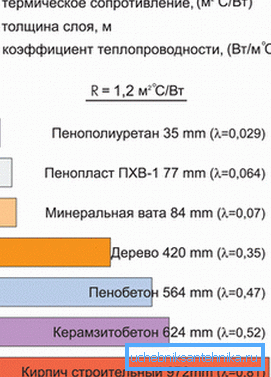

• ? - koeficijent toplotne provodljivosti, referentna vrijednost, W / m •? C;
• V - debljina koverta zgrade, m.

Obratite pažnju! Ako ne želite da se trudite sa standardnim metodom obračuna, uvek možete koristiti online kalkulator. Naravno, tačnost izračunavanja će patiti, ali, kako pokazuje praksa, za izbor kotla to će biti dovoljno.

U principu, kada se vrši projektovanje grejanja stambene zgrade, neophodno je uzeti u obzir faktore kao što su:

• kuća orijentacija;
• klimatska zona;
• pravac i snaga preovladavajućih vjetrova tokom grejne sezone;
• tip izolacije kuće, instalirani dvostruki prozori itd.

Pojednostavljena metoda izračunavanja

Osmišljavanje sistema grejanja za kuću može se izvesti i na jednostavniji način. Često se koristi jednostavna zavisnost, prema kojoj 1 m² Područje daje toplotni gubitak od oko 100 vati na sat. Navedena zavisnost važi za područja sa umerenom klimom.

Pri izračunavanju preporučuje se korišćenje više faktora poboljšanja:

• ako se visina plafona razlikuje od 3 metra, unosi se korekcioni faktor h / 3, gdje je visina plafona;
• za uglove sobe, gubitak toplote povećava se za 80%, faktor 1,8;
• ako je broj prozora veći od 1, korekcioni faktor je 1.8;

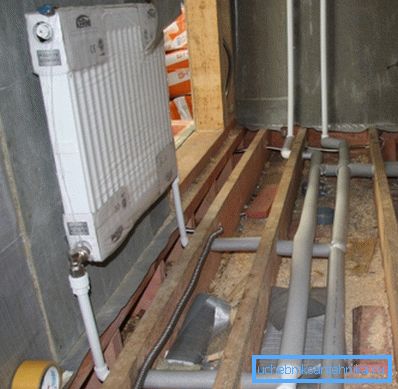

• Takođe se uzima u obzir način povezivanja radijatora. Ako se koristi niža veza, baterija će se zagrejati nešto lošije, tako da se uvede korekcioni faktor od 1.1;

• za osiguranje, dobijeni rezultat se može povećati za oko 15-20% tako da grejanje ima marginu sigurnosti u slučaju ozbiljnih mraza, koeficijent je 1,2.

Kada se računanje izvrši ručno, rezultat je uporediv sa tačnostima sa preporukama proizvođača bojlera. Uzmite u obzir mali primjer izračuna: potrebno je odrediti kapacitet kotla, dovoljno za zagrevanje kuće ukupne površine od 160 m² stropovi 2,9 m.

Postupak proračunavanja:

• utvrdimo gubitak toplote odvojeno za sobe sa navedenim koeficijentima. Gubitak toplote Q = 160 • 0,1 • 1,2 • 2,9 / 3,0 = 18,56? 19 kW;

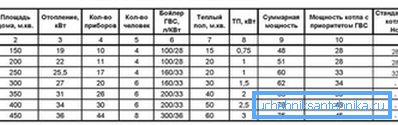

• uporedite sa prosečnom preporučenom snagom kotla u zavisnosti od površine. Može se videti da su rezultati bili prilično blizu. Sada možete izabrati određeni model električnog, gasnog ili kotla na čvrsto gorivo koji se fokusira na snagu. Možete kupiti model sa malom snagom, cijena bojlera sa razlikom od nekoliko kilovata nije mnogo različita.

Izbor radijatora

Baterija je samo "posrednik" koji je odgovoran za prenos toplote iz kotla. Jasno je da površinu grejne prostorije snažno utiče na površinu radijatora. Zbog toga je neophodno preliminarno određivanje potrebnog broja odeljaka.

Proizvođač za svaki model radijatora dužan je da naznači toplotnu snagu - koliko će se izdati toplotna jedinica kada je napunjena rashladnom sredstvom. Poznavajući gubitak toplote u prostoriji, lako možete odrediti potreban broj segmenata radijatora.

Uputstva za brojanje potrebnog broja sekcija će izgledati ovako:

• odrediti gubitak toplote u prostoriji. Na primjer, za površinu od 25 m² sa plafonima od 2,9 m, gubitak toplote će biti Q = 25 • 0,1 • 1,2 • 2,9 / 3,0 = 2,9 kW;

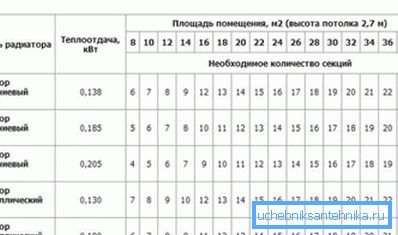

• Odeljak snage zavisi od tipa radijatora, na primer, za aluminijumsku bateriju A500, to je 0.185 kW;
• određuje potreban broj sekcija N = 2.9 / 0.185 = 15.67? 16.0 kom. Rezultat je takođe blizu vrednosti koje su preporučili proizvođači baterija.

Obratite pažnju! Prilikom instaliranja radijatora ne preporučuje se zatvaranje zavjese, što će dovesti do smanjenja prenosa toplote.

O grejnim cevima i cirkulacionoj pumpi

Prečnik cevi mora biti dovoljan tako da tečnost za hlađenje cirkuliše bez problema pri određenoj brzini duž kruga grejanja. Obično samo izaberite prosječne preporučene vrijednosti u zavisnosti od dijela kruga grijanja. Za dizalice, koriste se prečnici do 50 mm, za polaganje na podovima - manje.

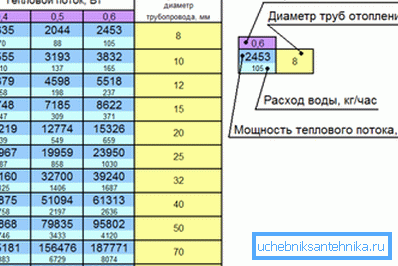

Prilikom projektovanja zagrevanja seoskih kuća vrši se nezavisno, možete koristiti vrednosti date u tabeli.

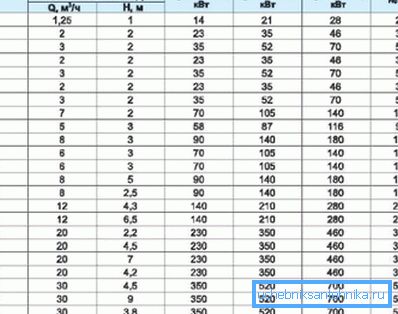

Što se tiče cirkulacione pumpe, ona se bira sa 2 indikatora:

• feed rate;
• pritisak glave.

Minimalna tražena prijava određuje se formulom

u ovoj formuli

• Q - snabdevanje toplotom, kW;
• ?T je razlika u temperaturi između dovodne cevi i povratka,? C.

Potrebna glava se određuje sledećim odnosom

gde

• R - smanjenje pritiska zbog trenja u ravnim odeljcima, Pa / m;
• l - dužina cijevi do najdalje baterije, m
• ?Z je zbir lokalnih otpornosti.

Obratite pažnju! Prilikom izbora pumpe, birajte model čije su karakteristike što je moguće bliže vrednostima dobijenim tokom izračunavanja.

Sumirajući

Dizajn grejanja nije tako težak kao što izgleda na prvi pogled. Čak i osoba koja je površno upoznata sa regulatornim okvirom i metodama obračuna može se nositi sa ovim. Da biste garantovali toplinu u kući, potrebno je samo da se pridržavate predloženih preporuka.

U video zapisu se detaljnije razmatra dizajn sistema grijanja.
