Diy sistem grijanja: saveti za početnika
Tema ovog članka je sistem za grijanje na samom sebi. Moramo se upoznati sa svojim glavnim elementima, kako bismo utvrdili izbor opreme i materijala, sa dijagramom ožičenja i ožičenja uređaja za grijanje.
Pa, hajde da započnemo.
Izvor toplote
Kako zagrejati sobu koja se nalazi na znatnoj udaljenosti od najbliže grejne vode? Očigledno, za to je potreban nezavisan izvor toplote - kotao za vodu.
Prilikom izbora vrste kotla, vredi obratiti pažnju na njegova dva svojstva:
- Efikasnost. Što je niža cijena kilovata toplotne energije, niži su operativni troškovi.
- Autonomija rada. Idealno je da oprema za grejanje ne treba da zahteva pažnju na sebe.
Hajde da napravimo odgovarajuće ocene, a zatim uporedimo pozicije kotlova različitih tipova.
Efikasnost
Izvor toplote | Troškovi, ruble / kW * sat |
Gas (autoput) | 0.7 |
Ogrevno drvo | 1.1 |
Ugalj | 1,3 |
Pelet | 1.4 |
Gas (cilindri) | 2.8 |
Dizelsko gorivo | 3.2 |
Električna energija | 3.6 |
Čini se da ta tabela ne zahteva komentare. Glavni gas vodi u pogledu jeftine grejanja u velikoj mjeri.
Autonomija
Ali po ovom parametru, procjene će biti veoma različite od prethodnog rejtinga.
- Neposredni lider je struja. Električni bojler ne zahteva održavanje u jednom ili drugom obliku, niti uklanjanje proizvoda sagorevanja. Dovoljno je da vlasnik podesi temperaturu rashladne tečnosti ili, u prisustvu spoljnjeg termostata, temperaturu vazduha u sobi.
- Na drugom mjestu za jednostavnost korišćenja - gas. Uređenje sistema grejanja sa gasnim kotlom omogućava im da rade samostalno i na neodređeno vreme, održavajući podešenu temperaturu. Vlasnik će morati dodatno prisustvovati instalaciji vazdušnog kanala koji vodi do ulice.

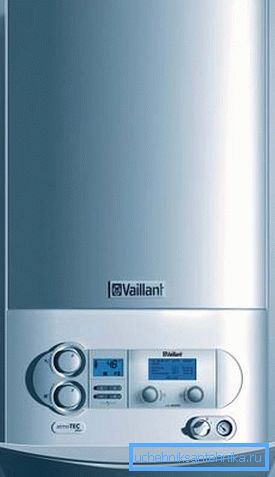

Da razjasnimo: govorimo o kotlovima sa elektronskim paljenjem. Piezo pečenje čini kotao nestabilnim, ali je neophodno da ga ručno ignorišete (naročito sa ugašenim paljenjem).
- Upotreba dizel goriva takođe dozvoljava sistemu da funkcioniše samostalno dugo vremena.; Međutim, masivni rezervoar sa dizel gorivom i bukom gorionika, koji se malo razlikuje od buke aviona tokom poletanja, čini ovaj izvor toplote manje udobnim.
- Kotlovi na pelete sa bunkerom i automatsko napajanje gorivom obezbeđuju nešto niži nivo automatizacije: bunker se mora periodično učitati, a bunker vas neće spasiti od čišćenja panela za pepeo.
- Konačno, kotlovi na čvrsta goriva zahtevaju najviše pažnje.. Ugalj i drvo moraju biti učitan svakih nekoliko sati. Upotreba gasnih generatora, kotlova sa gornjim sagorevanjem i akumulatora grejanja menja sliku na bolje, ali ne tako radikalno.
Zaključci su prilično očigledni - ako imate mogućnost korišćenja glavnog gasa, ne mogu se tražiti druge opcije za implementaciju grejanja.
Prilikom izbora gasnog kotla treba obratiti pažnju na još nekoliko karakteristika.
- Ako prekid u napajanju električnom energijom nije sistematičan, naš izbor je proizvod sa prisilnim nagibom i elektronskim paljenjem.
- Kondenzacioni kotlovi su ekonomičniji od konvekcijskih kotlova za 9-11%. Koriste se ne samo toplota sagorevanja gasa, već i energiju koja se oslobađa tokom kondenzacije proizvoda sagorevanja.
Termička snaga
Kako izgraditi sistem grejanja koji će kući obezbediti potrebnu količinu toplote? Očigledno, vrijedno je početi sa proračunima. Moramo procijeniti toplotnu snagu kotla i ukupnu snagu grejnih uređaja.
Formula za izračunavanje je sledeća: Q = V * Dt * k / 860.
U njemu:
- Q - termička snaga (KW).
- V je zapremina kuće veličine (uključujući zidove) u kubnim metrima.
- Dt - razlika u temperaturi između kuće i ulice u najhladnijim petodnevnim zimama. Podaci o prosečnom minimumu za vaš grad mogu se naći u dobro poznatom online enciklopediji; unutrašnja temperatura se uzima u skladu sa sanitarnim standardima (18 - 22S).
- k - koeficijent zagrevanja. Interpolirana je na osnovu sledeće tabele:
Opis zgrade | Vrednost koeficijenta |
Pjenasti krzno od 100 do 150 mm, trostruko zastakljivanje | 0,6 - 0,9 |
Opeka od 40 cm, dvostruki zastakljeni prozori | 1 - 1.9 |
Opeka debljine 25 cm, drveni prozori | 2 - 2.9 |
Opeka od 12 cm debljine, jednokrilna zastakljivanje | 3 - 4 |
Na primer, za kućište dimenzija 8x8x6 metara sa unutrašnjom temperaturom + 20 ° C i prosječnim minimumom januara od -24 ° C, napravljenog od visokokvalitetne izolacije (k = 0.8), potrebno je (8 * 8 * 6) * (20 - -24) * 0.8 / 860 = 16 (zaokruženo) kilovat toplote.
Za distribuciju ove moći u prostorije, dovoljno je izračunati njihov udio u obimu cele kuće.
Ne bi trebali zaboraviti na nekoliko tanvnosti:
- Prostori bez radijatora (predsoblje, spremište, toalet) se zagrevaju u susednim prostorijama. Njihov obim takođe vredi uzeti u obzir.
- U kuhinji obično postoje mnogi sopstveni izvori toplote - frižider, šporet, mikrovalna pećnica itd. Procenjena vrednost za to se obično smanjuje za 20 - 25%.
Grijanje uređaja
Očigledno je da uređaj grejnog sistema mora uključiti ne samo izvor toplote, već i uređaje za grejanje. Koje su baterije bolje izabrati ekonomskog vlasnika kuće?
Prvo razmislimo o uslovima pod kojima radijator radi u autonomnom sistemu.
Radna temperatura je obično u rasponu od 50 do 80 stepeni. Radni pritisak ne prelazi 2,5 atmosfere. Hidraulički udarci su isključeni - osim ako se, naravno, ne napuni kolo, naglo otvaranje ventila i neuspjeh.
Ako je tako, možete se sigurno odlučiti za aluminijumske sekcione radijatore - lepe, jeftine i sa odličnom disipacijom toplote.
Cijevi
Kao što smo već saznali, ekstremni pritisak i visoka temperatura u autonomnom krugu nisu predviđeni. Ako je tako, možete uštedeti na cevima: mi ćemo odabrati jeftin, lagan i izdržljiv polipropilen.
Pošto ovaj materijal ima visok koeficijent toplotne ekspanzije, morat ćemo:
- Odaberite cijevi sa ojačanjem. Sloj aluminijumske folije primetno će smanjiti izduženje kada se zagreje.
- Za napajanje dugih ravnih delova punjenja sa kompenzatorima - prstenima ili u krivinama u obliku slova U.
Kako izvoditi grejanje koristeći polipropilen?
Za zavarivanje cevi sa priključcima koristi se nisko-temperaturno lemljenje. Talirane površine su fiksirane u radnom položaju i nakon 10 - 40 sekundi (u zavisnosti od veličine) postaju jedno.
Važna stvar: aluminijumska folija mora biti uklonjena iz oblasti zavarivanja uklanjanjem (brijačem). To će oslabiti vezu, au budućnosti može izazvati razdvajanje cevi.
Koji diametri cijevi bi trebali odabrati?
- Za flaširanje malog (ne više od 150 m2 po katu) kuće - sa spoljnim prečnikom od 25 mm.
- Za priključke na radijatore - prečnika 20 mm.
Dodatni elementi
Kako je sistem grejanja zatvorenog tipa?
Osim kotla, cijevi i baterija, ima:
- Cirkulaciona pumpa, koja postavlja hladnjak u pokret.
- Jumper sa hladnom vodom za popunjavanje sistema vodom.
- Smetnje u donjim tačkama strujnog kola, omogućavajući ga potpuno isprazniti.
- Ekspanzioni rezervoar. Kompenzuje povećanje zapremine rashladne tečnosti sa povećanjem temperature.
- Sigurnosni ventil koji radi kada se rezervoar napuni i pritisak se povećava iznad izračunatog.
- Manometar ili termomanometar za praćenje sistemskih parametara.
- Automatski ventilator.
Međutim: pumpa, ventil za vazduh, sigurnosni ventil i (ponekad) ekspanzioni rezervoar često se montiraju u telo kotla, efikasno ga pretvaraju u mini kotlarnicu. Pre nego što kupite kupovinu, pročitajte dokumentaciju.
Pored toga, može se instalirati opcionalno:
- Odvojeni individualni uređaji za grejanje i delovi konture ventila.
- Ispraznite ispred pumpe.
- Gumice ili termostati koji regulišu temperaturu radijatora.
- U gornjim tačkama kola - dodatni vazdušni kanali.
Raspored
Kako izvršiti grejanje u jednoj kući? Prema rečima autora, najbolje rešenje biće Leningrad - jednosučna ožičenje oko perimetra poda sa radijatorima povezanim paralelno sa glavnim flaširanjem. Apsolutno je bez problema i sprečava da se cirkulacija zaustavi u nekom delu kola zbog pregrijavanja.
Kako voditi grejanje na dva sprata?
Postoje dve moguće opcije.
- Dva prstena (jedan po spratu) sa udubljenjem, ograničavajući prolaznost kraćih kontura.
- Dvodelna šema sa flaširanjem na prvom spratu i na potkrovlju i povezivanjem sa riserima sa uređajima za grijanje.
Kako spojiti radijatore?
Za kratke (ne više od 7 sekcija) grejači, tradicionalna bočna veza će biti optimalna. Duže baterije treba da budu priključene dijagonalno ili donje na dno.
Zaključak
Nadamo se da će naš materijal pomoći čitatelju prilikom izbora i ugradnje opreme za grejanje. Dodatne informacije o tome kako instalirati sisteme grejanja sopstvenim rukama možete pronaći u priloženom video snimku.
Successes!
