Diy grejanje: osnove instaliranja autonomnih sistema

Koji materijali koristite plastično grejanje svojim rukama? Koje grejne uređaje treba koristiti? Šta je bolje koristiti kao tečnost za hlađenje?

Pokušajmo odgovoriti na ova i neka druga pitanja.

Izvor toplote

Počnimo sa odabirom tipa kotla.

Na njega utiču dva faktora:

• Jedinična cijena toplotne energije. Jasno je da će efikasnost zagrevanja uvijek biti prioritet.
• Jednostavnost korišćenja kotla. Manje je često potreban punjenjem ili održavanjem goriva, to je bolje.

Efikasnost

Ovdje je ocena jeftine grejanja:

1. Gas Kilovratna vrućina, dobijena spaljenjem, koštaće samo 70 kopeceva.

Napomena: govorimo o prtljažniku prirodnog gasa. Spremnik goriva ili cilindri će značajno povećati troškove.

1. Ogrevno drvo će povećati troškove po kilovat-satu toplote na 1,1 rublja.
2. Ugalj će koštati još više - 1.3.
3. Pelet (piljevina piljevina) - 1,4 - 1,8 R / KW * h.
4. Solarijum - 3.2.
5. Električna energija pri korišćenju električnih kotlova bilo koje vrste - 3.0 - 4.0, zavisno od regionalnih tarifa za električnu energiju.

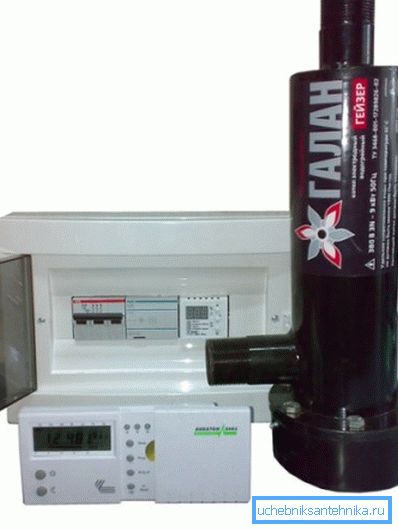

Usput: uprkos garancijama za oglašavanje od proizvođača i dilera, efikasnost direktnog grijanja električnog uređaja je 100%. Ovo direktno sledi iz zakona fizike: uređaj koji ne vrši fizički rad koristi svu energiju za grejanje. Ekonomski električni kotao - mit.

Upotrebljivost

Ovde su tipovi uređaja za grejanje distribuirani u drugačijem redosledu.

Uprkos potrebi za čestim opterećenjem goriva, gde nema glavnog gasa, grejanje sa čvrstim gorivom se postavlja sopstvenim rukama češće od svih ostalih šema. Razlog je upravo njegova ekonomija.

Povećajte autonomiju sistema na nekoliko načina.

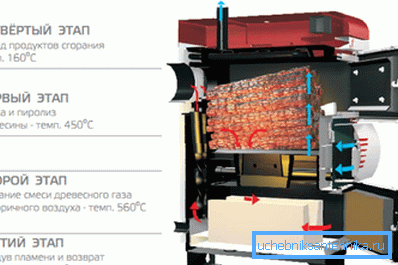

• Čvrsti pirolizni kotao, za razliku od klasičnog, prekida proces sagorevanja u dvije faze. Prvo, ogranak drveća ili uglja sa ograničenim pritiskom vazduha, zatim proizvodi nepotpunog sagorevanja - ugljen monoksid i isparljivi ugljovodonici - spaljeni su u posebnoj komori. Fleksibilno podešavanje toplotnog izlaza omogućava povećanje perioda od upija do 10-12 sati.

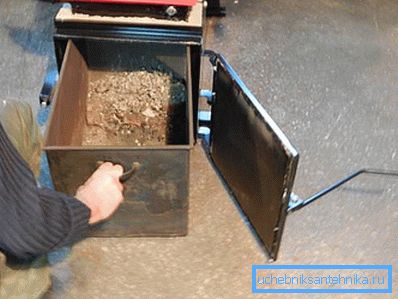

• U gornjem gorioniku, zapaljen je zapreminski vatar, kako to naziva, odozgo. Cirkulacija vazduha je organizovana na takav način da protok sagorevanja nosi pepeo u dimnjak. Autonomija najboljih kotlova ove vrste dostigne dan ili više.
• Na kraju, da bi se smanjio broj dnevnih upaljača, pomažeće uključivanje u kolo akumulatora toplote - masivni toplotno izolovani kontejner sa hladnjakom. Rad na punoj snazi, bojler zagreva vodu u rezervoaru od tri do četiri sata; onda se skladištena energija koristi za održavanje temperature grejača.

Cijevi

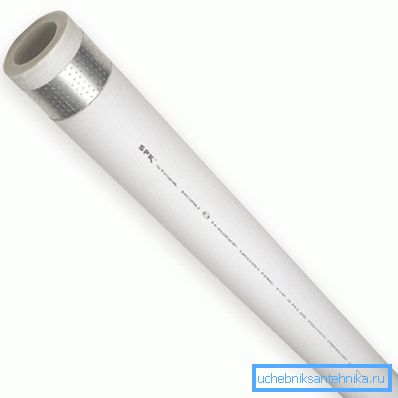

Umjesto da navedemo sve materijale koji se koriste u autonomnim sistemima, sami sebi dozvoljavamo odmah da navedemo optimalno rješenje - polipropilen ojačani aluminijumom.

Zašto upravo on?

• Ovaj materijal je jeftin protiv svih alternativa.
• Otpornost na cijev hidrauliku je minimalna i ne povećava se tokom rada: glatka polimerna površina nije podložna eroziji i ne postaje zarasla sedimentima. Za poređenje, nova čelična cijev može se razlikovati od stare u toku struje sa faktorima od 200 ili više.
• Procijenjen je resurs s tipičnim parametrima autonomnog sistema (pritisak 1,5-2,5 kgf / cm2, temperatura 55-75 ° C) starosti najmanje 50 godina.

Zašto je ojačani polipropilen preferiran?

1. Kombi materijal je nešto jači na pauzi. Sa istom debljinom zida, maksimalni dozvoljeni pritisak za monolitni polipropilen je 20 atmosfera, za ojačani - 25.

Korisno: radni pritisak cevi je naznačen u označavanju. Sadrži simbole oblika PN * (pritisak u kgf / cm2) i PP- * (vrsta materijala: R je slučajni kopolimer, B je kopolimer, H je homopolimer).

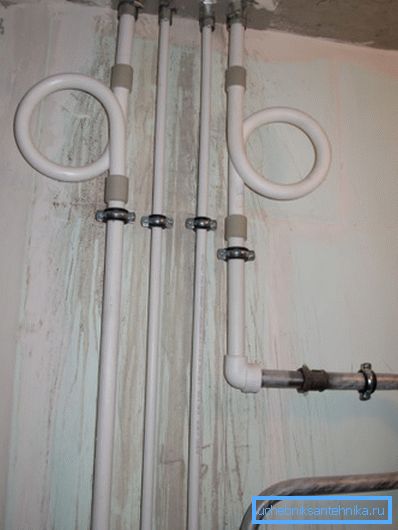

1. Što je još važnije, armiranje aluminijuma dramatično smanjuje koeficijent plastičnog elongacije tokom zagrevanja. Međutim, sa velikom dužinom ravnih delova, izduženje će i dalje biti primetno - zbog toga su opremljeni kompenzatorima za sisteme grejanja (u obliku slova U ili u obliku klešta cevi).

Radijatori

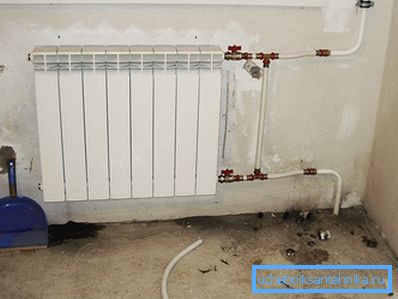

Uputstva za izbor radijatora za autonomne sisteme grejanja za stambene niskogradnje su takođe prilično jasna. Bolje je koristiti aluminijumske sekcijske radijatore.

Uzroci:

• Jeftino Troškovi sekcije počinju od 280 rubalja.
• Atraktivan izgled, sposoban da se uklapa u bilo koji dizajn sobe.
• Visok prenos toplote na odeljak (do 210 vati sa međusobnom veličinom od 500 mm) usled razvijenih finih i visokih toplotnih provodnosti aluminijuma.

Sve mane aluminijuma - niska mehanička čvrstoća i mogućnost formiranja galvanskih para sa bakrom - u našem slučaju su irelevantne. Hidraulički šok, sposoban uništiti radijator, jednostavno nema mjesta za preuzimanje - poput stranih metala u zatvorenoj petlji.

Prilikom izračunavanja grejne snage grijača za sobu sa visokokvalitetnom spoljnom izolacijom, najlakši način da se fokusira na SNiP pola veka je 100 vati toplote po kvadratnom metru.

Dodatne komponente

Koje komponente za grejne sisteme, pored kotla, cijevi i baterija, koriste se u autonomnom krugu?

• Rezervoar za ekspanziju kompenzuje povećanje zapremine rashladnog sredstva prilikom zagrevanja. Njegova zapremina je uzeta jednako oko 10% ukupne zapremine konture.

Savjet: u balansiranom sistemu grejanja, zapremina vode se može grubo procijeniti na brzinu od 13-15 litara po kilovatu toplotne energije.

• Sigurnosni ventil oslobađa višak pritiska kada se ekspanzioni rezervoar prelije.
• Svrha automatskog odzračenja vazduha je jasna iz njenog imena: to omogućava sistemu da se oslobodi vazdušnih utikača u automatskom režimu.
• Manometar (rijetko, termomanometar) služi za vizuelno praćenje parametara sistema.
• Cirkulaciona pumpa cirkuliše rashladno sredstvo.

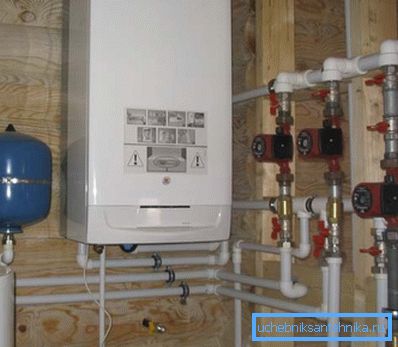

Zanimljivo: gore navedeni osnovni elementi vezivanja kotla često se postavljaju direktno u svoje telo. Prvo se tiče električnih i gasnih uređaja.

Osim potrebnih elemenata, dizajn kruga grijanja može uključivati:

• Jumper sa sistemom snabdevanja hladnom vodom sa ventilom koji ga blokira. Kroz to je kolo ponovo napunjeno.

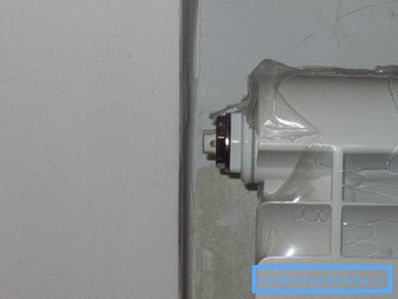

• Vozdushniki (slavine Mayevsky ili obične slavine za vodu) u gornjim tačkama kola - u utičnicama radijatora ili na skakacima između uređaja za grijanje.

• Zaporni ventil na protoku svakog radijatora.
• Gromobrani ili termalne glave na povratnom priključku uređaja za grijanje, koji omogućavaju prilagođavanje prenosa toplote ili izvođenje balansiranja sistema.
• Reset, omogućavajući vam da potpuno osušite kolo.

Nosač toplote

Najčešći nosač toplote je obična voda.

Tehnička voda za sistem grijanja, međutim, ima nekoliko ozbiljnih nedostataka:

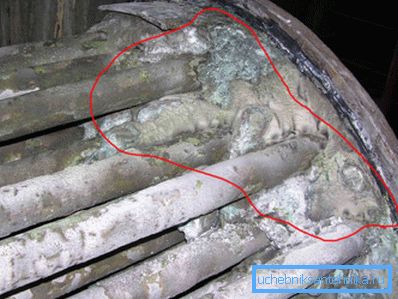

1. Sadrži se kreč kao depozit na izmjenjivaču toplote bojlera, što narušava prenos toplote i smanjuje lumen cijevi.

1. Kada je grejanje prisiljeno zaustaviti zimi (tipičan slučaj je uklanjanje punjenja ili dovodne linije na ventile na njemu), voda zaglavljena u radijatorima pretvara u led za nekoliko sati - sa odgovarajućim posljedicama za uređaje i cijevi za grejanje. Naravno, ako ne organizujete grejanje kuće sa alternativnim sredstvima ili potpunim odvodnjavanjem kola sa gubitkom cele tečnosti za hlađenje.

Prvi problem je potpuno rešen prelivanjem destilata. Destilovana voda u sistemu grejanja u principu nije skala. Često, priprema vode - uklanjanje kalcijumovih jedinjenja iz nje - smanjuje se na ključanje (talog s soli) ili trčanje kroz konvencionalni filter tipa jug.

Ako želite biti sigurni od odmrzavanja kola, jedini način je da koristite antifriz. U toj ulozi bolje je koristiti vodeni rastvor propilenglikola: nije hemijski agresivan i netoksičan.

Kako sipati vodu ili drugu rashladnu tečnost u zatvorenu petlju?

Najjednostavniji je način upotrebe jeftinih vibracionih pumpi (Kid ili Streamlet) za popunjavanje sistema. Njegova izlazna bradavica je povezana sa crevom do bilo kog garažnog kola; sama pumpa je potopljena u kofu ili rezervoar sa rashladnom sredstvom. Pošto rezervoar postane prazan, kontinualno se dodava rashladna tečnost; pritisak u sistemu kontroliše merač.

Korisno: pre popunjavanja sistema, potrebno je ispumpati vazdušnu komoru ekspanzionog rezervoara običnim bicikl pumpom. Pritisak punjenja treba da odgovara hidrostatičkoj glavi u krugu (1 kgf / cm2 na 10 metara vodene kolone). Dakle, ako je gornja tačka konture 5 metara iznad ekspanzionog rezervoara, pritisak punjenja rezervoara iznosiće 0,5 kgf / cm2.

Zaključak

Nadamo se da će naše preporuke pomoći čitaocu u projektovanju i ugradnji vlastitog sistema grejanja. Priloženi video će mu ponuditi više informacija. Successes!
