Distribucija grejanja: kako sve funkcioniše

Kakav je izgled grejnih cevi u stambenoj zgradi? Kakvo je gornje ožičenje grijanja i kako se to razlikuje od dna? Koje veličine cevi se koriste? Šta je lift? Pokušajmo odgovoriti na ova pitanja.

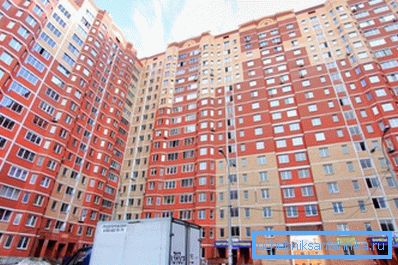

Moramo saznati kako zagrejane stambene zgrade.

Terminologija

Prvo, kako bi se izbjegla konfuzija, definiramo termine.

  • Lift ili termalni čvor - mesto gde je koncentrisano upravljanje sistemom grejanja i toplom vodom kuće ili njegovog dela.

Pored toga: jedinica lifta dovodi do temperature i pritiska rashladne tečnosti do optimalnih performansi sistema grejanja. Dakle, razlika između priključka za dovod i povratak na putu dostiže 4 kgf / cm2; istovremeno, kapljica od 0,2 kgf / cm2 je dovoljna za cirkulaciju vode kroz baterije.

  • Vodeni lift - glavni element lifta, komora za miješanje, u kojoj se vrela voda iz izvora pomeša sa povratnom vodom koja se recirkulira u cirkulaciju.
  • Choke - cev koja povezuje protok i povratak u sklopu lifta. Kroz to, hladnija voda povratnog cevovoda ulazi u ciklus ponovnog cirkulacije.
  • Bottling (pločasti ležaj) je horizontalna cev koja isporučuje rashladno sredstvo od sklopa lifta do podizača.
  • Riseri - vertikalne delove sistema grejanja koji napajaju vodu direktno na uređaje za grejanje.
  • Liners - cevi koje povezuju risiver sa baterijom.
Riseri i liner. Svaki radijator je opremljen sa kratkospojnikom između obloge, omogućavajući riseru da radi na bilo kojoj poziciji gasa u dovodu.

Dakle, koje vrste dijagrama ožičenja za grejne sisteme mogu se koristiti u stambenim zgradama? Koji elementi uključuju?

Lift centar

Minimalni džentlmenski set za najjednostavniji lift sastoji se od:

  1. Par ulaznih ventila - na protoku i povratku.
  2. Pustite na teren i, retko, na liniji povratka.
  3. Zapravo, lift sa čokovima i mlaznicom.
  4. Kućni ventili, odseći sistem grejanja kuće.
  5. Par pražnjenja, omogućavajući potpuno odvodnjavanje sistema.
  6. Kontrolni ventili za merenje pritiska i temperature.

Opciono može biti prisutno:

  1. Ubacite vruću vodu (jednu ili dvije za svaku liniju). U drugom slučaju, kako bi se osigurala konstantna cirkulacija kroz krug PTV, prirubnica između umetaka na svakoj liniji završava se sa podloškom za zadržavanje.

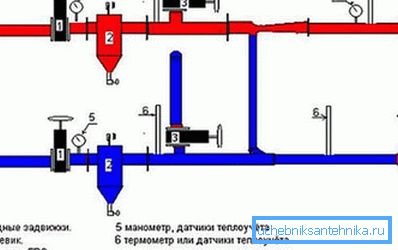

Šema lifta jedinice sa toplom vodom.
  1. Veze za pojedinačne potrošače (trgovački kiosci, prodavnice itd.). Ovde se ubacuje na prirubnicu ispred ventila; pranje ograničava protok vode kroz zasebno kolo.

Bottling

U zavisnosti od njihove lokacije, postoje dve šeme za distribuciju grejanja.

Dno

U većini modernih zgrada koristi se donja flaširanje ili sistem grijanja sa nižim žičanim žicom. I podrum i povratna flaširanje nalaze se u podrumu. Podizači su povezani u parovima sa džamperima postavljenim u stan u gornjem spratu ili na tavanu; Na vrhu svakog skakača nalazi se vazdušni ventil (Mayevsky's crane).

Džemper između dvostrukih dviženja završava se sa ventilacionim ventilom.

Svaki riser je skakač između flaširanja. Neizbežna neravnoteža između najbližeg čvora lift-a i podizanja daleko od nje kompenzirana je razlikom u veličini i proporciji cijevi. Dati tipične vrijednosti daljinskog upravljača za grejni krug koji služi ulazu u modernu desetokatnu zgradu.

Plot Uradi cev
Nalivanje blizu lifta 50
Na kraju su plastične boce 40
Riseri 20-25

Koje su prednosti donjeg ožičenja cevi za grejanje?

  • Svi ventili na parnim postrojenjima su koncentrisani na jednom mestu. Da biste isključili vezu, ne morate penjati na potkrovlje.
Upravljanje dvostrukim podizanjem je koncentrisano na jednom mestu.
  • Vraćanje rashladne tečnosti u tehnički podrum tokom popravke ne predstavlja nikakav problem.

Usput: podrumi se često koriste kao skladišta ili pomoćne prostorije prodavnica. U ovom slučaju, ne morate da govorite o bilo kakvoj prednosti: morate ispustiti risere kroz crevo u kanalizaciju.

Glavni nedostatak donjeg ožičenja sistema grejanja je složenost njihovog lansiranja nakon resetovanja. Da biste pokrenuli cirkulaciju kroz sve stubove, morate da iscrtate vazduh. U međuvremenu, nisu svi stanovnici gornjeg stana u stanju da to učine; Ne zaboravite na prazne prostorije.

Vrh

Gornje punjenje ili grejanje sa gornjom raspodelom snabdevanja prilično je predvidljivo drugačije u tome što je navoj za hranjenje postavljen na potkrovlju. Vratna cev ostaje u podrumu. Svaki postolje je poseban element nezavisno od drugih podizača.

Gornje grijanje u garaži u kući s sopstvenim kotlom.

Na tavanu, pored flaširanja, u ovom slučaju su:

  1. Zatvarači iz dovoda ventila.
  2. Priključci za njihovo pražnjenje (preciznije, za usisavanje vazduha neophodno za potpuno sušenje grupe uređaja za grejanje).
  3. Ekspanzioni rezervoar. Uprkos nazivu, to ne nadoknađuje povećanje zapremine rashladne tečnosti tokom zagrevanja (sistem nije autonoman, već je priključen na grejnu mrežu). Rezervoar koji se nalazi na vrhu dozatora, postavljen sa minimalnim nagibom, služi za sakupljanje vazduha, koji se odvojeno odvode kroz ventil za otpad.

Ovakav raspored sistema grejanja bio je masovno primenjen sve do 1980-ih.

Kako izgleda u pozadini flaširanja?

  • Glavni problem ovde je složenost resetovanja lansiranja odvojenog postolja. Da biste ga u potpunosti odvodili, potrebno je:
  • Isključite ventil na potkrovlju.
  • Zatvorite ventil u suterenu i odvucite poklopac.
  • Otkačite utikač na potkrovlju.

Zanimljivo: cijeli sistem grejanja kuće sa gornjim napajanjem se resetuje i počinje mnogo lakše, pogotovo ako se reset iz ekspanzijske posude grejanja dovede u sklop lifta. Alas: ispuštanje kuće povezano je sa gubitkom velike količine rashladne tečnosti, što je nepoželjno sa stanovišta uštede toplotne energije.

  • Glavna prednost gornjeg punjenja je da je lansiranje izuzetno jednostavno i ne zavisi od stanara kuće. Dovoljno je lagano (da bi se izbegao vodeni čekić) da otvori kućišta na dovodnim i povratnim vodovima, nakon čega ostaje samo da otpusti vazduh iz ekspanzionog rezervoara.
Ekspanzioni rezervoar sa pražnjenjem u kanalizaciju.

Riseri

Raspored hladnjaka u uređajima za grijanje u privatnoj kući može biti horizontalni i vertikalni (stojeći). U stambenim zgradama na različitim lokacijama, ove šeme su jedna pored druge: ako je flaširanje uvek horizontalno ožičenje, tada je vertikalno vertikalno ožičenje.

Šta je korisno znati o risersima u blok stanovima?

  • Nijedan od sprata, osim gornjeg u kući sa manjim flaširanjem, ne bi trebalo da zatvara par strutova između radijatora. Ako ugradite grejač između dovoda i povratka na petom spratu zgrade od deset spratova, stanari zgornjih spratova će se zamrznuti: cirkulacija iznad vezice će se gotovo zaustaviti.
  • U domovima novih projekata, jedan od dvostrukih risersa često je u stanju mirovanja (tj. Ne povezuje se sa baterijama). Postavljanje sistema grijanja sa jednim podizanjem dozvoljava da se dvostruka postrojenja zaobilaze iz podruma, bez učešća stanovnika. Dovoljno je postaviti kiper na jedan navoj umesto stubova i da ga prevaziđe za pražnjenje: vazdušni jastuk će u potpunosti odleteti na vodu.
  • U stalinka na jednom pramcu paralelno, dva radijatora su često povezana bez promene prečnika. U ovom slučaju, sam riser služi kao skakač između njihovih obloga. Tako

Ožičenje sistema grejanja je prilično efikasno, ali samo sa velikim (DU25) prečnikom dovodnih cevi.

Takva veza je osetljiva na prečnik linije.

Praktična posledica: ako želite da zamenite unutrašnje ožičenje sopstvenim rukama, ili koristite cijevi za zagrijavanje istog prečnika, ili zaustavite džamper. Uputstvo je povezano sa činjenicom da će s promjerom 25 mm mreže i obloga sa uslovnim prolazom od 15-20, baterije jednostavno biti hladne.

Horizontalno unutrašnje ožičenje

U mnogim novim zgradama se može naći relativno egzotična šema: izlazi iz stubova u stan, omogućavajući da se grejači razblažu za proizvoljan izgled. Promjer podizača i izlaza izabran je tako da horizontalna kontura u vašem stanu ne postavlja parametre grijanja u apartmanima iznad ili ispod.

Pored proizvoljnog rasporeda, horizontalni krug sa jednim ulazom i izlazom omogućava vam da prilagodite računovodstvo toplotne energije. Pošto se troškovi grejanja po kvadratnom metru povećavaju, instalacija brojila postaje sve relevantnija.

Na fotografiji - merač toplote instaliran na ulazu u stan.

Kako napraviti raspored grejanja u horizontalnom kontu jednog apartmana?

U skromnom mišljenju autora, bilo bi najpametnije prilagoditi postavu Lenjingrada ili barake u ovu situaciju.

  • Pored perimetra stana, neprekidan prsten položen je veličinom DN25. Ispod vrata, zagreva se u košuljama ili položena pod ravnim podom.
  • Uređaji za grejanje seču paralelno sa prstenom, bez prekida. Veličina cevi - DNU20. Šema povezivanja odvojenog radijatora - donja ili dijagonalna.
  • Svaki radijator je opremljen sa ventilacionim ventilom u jednom od gornjeg utikača. Opciono, mogu se ugraditi grejne ili termalne glave i prekidači na napojnim vodovima.
Implementacija Leningrada u stanu. Ovde se postavljaju dodaci na bajpasama između vezova radijatora.

Zaključak

Nadamo se da će naše preporuke biti korisne čitaocu. Dodatne informacije o tome kako se ožičenje grijanja u stanu može sprovesti će biti dostupno u prilogu video snimka. Successes!
