Dijagrami priključaka radijatora za grejanje u privatnoj

Prilikom gradnje ili popravke imate različite načine za povezivanje grijanja radijatora u privatnoj kući, ali, ipak, postoje samo dvije opcije za generalno uređenje kola, mada ima i puno nijansi ovdje. Ove opcije su podijeljene na uređaje bilo jednostrukih ili dvocevnih sistema, iako omogućavaju prenos konture u zagrejan sistem podova, grejanje kolektora i slično.

Ali da biste to razumeli, trebate ostati sa nama i nastaviti dalje čitanje, gdje ćemo, između ostalog, pokazati i video u ovom članku.

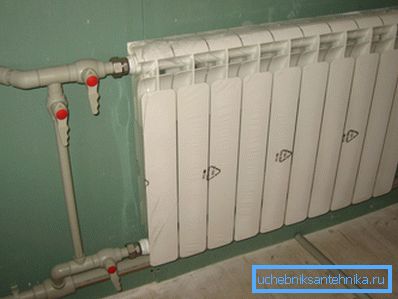

Spajanje radijatora sa bajpasom

Vrste kontura

Ukratko o kotlovima

Napomena Za bilo koji tip grejanja vam je potreban izvor i u tom slučaju može biti određeni kotao. Izbor ove jedinice zavisi, prije svega, od raspoloživosti energije u vašem domu - struja, gas, dizel ili čvrsto gorivo.

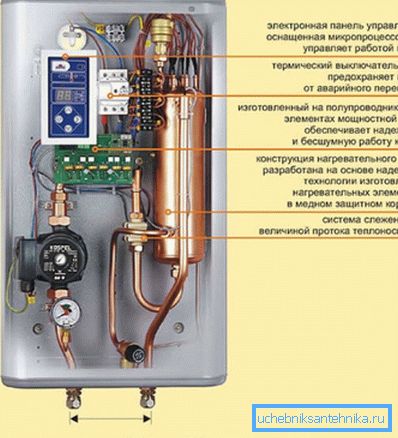

Električni kotao KOSPEL EXO - uređaj
  • Električni kotlovi su podijeljeni na dva tipa - TEN i elektroda, a to zavisi od načina grijanja hladnjaka u njima, odnosno vode u njima se može zagrijati pomoću grejača ili pomoću elektroda. Trenutno nam ne zanima pune karakteristike jedinica, ali istovremeno možemo reći da je cena elektrode znatno niža, ali ne postoji mogućnost povezivanja tople vode. Ukupno, električni kotlovi su prilično ekonomični i mogu raditi na mreži od? 220V ili? 380V, u zavisnosti od veličine zagrejane prostorije (potrebna potrošnja energije).

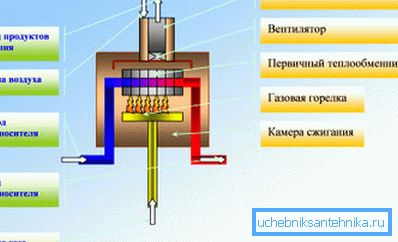

Sistem grejanja kotlovskog gasa
  • Najčešći su gasni kotlovi., ali i oni su dva tipa - konvekcija (tradicionalna) i kondenzacija (niske temperature) - njihov izbor zavisi od kruga grijanja instaliranog u kući. Kondenzacioni kotlovi su veoma skupi, ali vrlo ekonomični - njihova efikasnost ponekad prelazi 120%, ali njihova upotreba je najpogodnija za niske temperature kruga, odnosno podno grejanje. U slučajevima sa radijatorima ili mješovitim (radijatorima - grejani pod), po pravilu se koriste tradicionalne jedinice.
  • Manje uobičajeni dizel kotlovi - One, dva i trostepena, i najčešće se koriste na različitim farmama, sa ograničenim pristupom izvorima energije, kao što su električna energija, gas i čvrsto gorivo. Ali, kotlovi na čvrsto gorivo su prilično popularni, posebno pošto su nedavno na tržište bačeni veliki broj modela gasa koji su radili na principu pirolize.

Napomena Postoje i univerzalni kotlovi koji istovremeno kombinuju nekoliko vrsta goriva. Na primjer, gas - struja, gas - dizel, solarni - plin - čvrsta goriva i druge kombinacije.

Sistemi grejnih krugova

Jedan dizajn cevi

Neki vodoinstalateri koriste zasebnu kuću, Leningradka je sistem sa jednim cevima, obično dizajniran za tri ili četiri, na snazi ​​od pet radijatora (mnogo zavisi od njihove veličine).

Suština je sledeća - rashladna tečnost, koja deluje na širu cev, pada u male grane koje napajaju radijatore za grijanje - to se jasno vidi u gornjoj šemi.

Glavni problem takvog kruga je to što kada voda uđe u bateriju, gubi neku temperaturu i vrati se nazad u dovodnu cev, a što je više, postaje hladnije.

Bypass ugrađen ispred radijatora

Da bi hlađenje ne moglo biti toliko značajno, postavljen je obilaznik ispred radijatora - na gornjoj fotografiji napravljen je sa zaustavljačima i takav uređaj je bijed višespratnih zgrada za vodoinstalatere.

Činjenica je da stanari, kako bi podigli temperaturu u svom stanu, blokirali obilaznicu i voda cirkuliše kroz svoj radijator, maksimalno iskorištavajući toplotni resurs, a stanari koji žive daleko dobijaju već hlađenu rashladnu tečnost. Dogodilo se da se na prvom, drugom i trećem spratu ugradi slavina na obilaznici jednog cevnog sistema grijanja, tada stanovnici četvrtog, a posebno na petom spratu imaju gotovo hladne baterije.

Dvodelna šema

Nastavljamo razmišljati kako priključiti radijator za grejanje u privatnu kuću i nastaviti na dvocevnoj konturi, koja se nužno koristi u prostorijama sa velikom površinom - samo ste se uverili da, uprkos uštedama, jedan-cijevni sistem ima nekoliko nedostataka.

Glavna prednost sistema koji se sastoji od dvije cevi - dovod i povratak ("povratak") jeste da hladnjak, prolazeći kroz veliki broj radijatora na svim podovima, ne vraća na dovodnu cev, već se ispušta u "povratak".

Šema zajedničkog povezivanja radijatora i podnog grejanja

Priručnik takođe vam omogućava da istovremeno povežete radijatore sa toplim podom na dvocevni kontur, kao što je prikazano u gornjoj slici - sve je takođe jednostavno ovde, ako pažljivo pratite.

Hlađenje koje prolazi kroz dovodnu cev ulazi u radijatore i sistem podnog grejanja, ali može proći samo kroz trostrani ventil koji je naznačen u gornjem krugu kao jedinica za punjenje i miješanje (ako je potrebno, može se ubaciti i cirkulaciona pumpa) .

Kada se pod zagrijavaju na željenu temperaturu, ventil se aktivira i vruća voda se ispušta u povratnu cev, a kada se ohladi, ventil se otvara.

Zaključak

Kao što vidite, opcije za povezivanje grejnih radijatora u privatnoj kući sa svojim rukama nisu tako teške - samo ih treba razumjeti. Ali ako želite da sačuvate i instalirate sistem sa jednim cevima, prvo izračunajte potrebnu termičku snagu za kuću - zapamtite da jedna cijev bez gubitka može zagrejati najviše četiri bimetalni radijatori za 10 delova.
