Dijagrami priključaka radijatora za grejanje - razmotrite

Jedan od najvažnijih aspekata procesa dizajniranja grejanja je proces instalacije, koji direktno utiče na performanse opreme. Međutim, mnogi vlasnici stanova i domova ne uvek pravilno sprovode ovaj proces, što dovodi do stalnog popravka. U ovom članku razmotrićemo samo ispravnu vezu radijatora sa sistemima grejanja.

Prava i pouzdana veza - ključ dugotrajnog rada sistema grejanja

Opcije za povezivanje instrumenta

Možda je vredno početi sa načinima postavljanja grejnih cevovoda, zbog čega vezni model radijatora direktno zavisi od grejanja.

Postoje dva načina postavljanja cjevovoda za grejanje:

  • Monotube - pri čemu se rashladna tečnost dovodi kroz cev do radijatora grejanja, fiksno sukcesivno jedan za drugim i, nakon što ih opere, vraća se na izvor grijanja. Po pravilu, kod 20-30% dužine trase je već značajno ohlađena rashladna tečnost.
  • Twin tube - koji se sastoji od dve nezavisne cevi: isporuka i povratka, au tom slučaju rashladna tečnost uključuje paralelno povezivanje grejača.

Moderni dizajn baterija uglavnom je opremljen sa četiri moguće tačke instalacije (dva gornja i dva niža). Prema tome, povezivanje radijatora sa različitim sistemima je moguće na nekoliko načina.

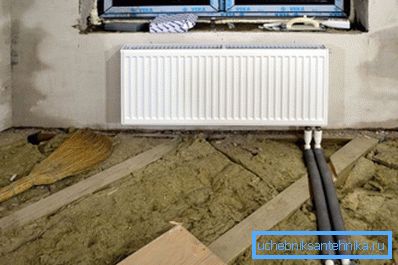

Veoma zgodno, ako živite u vašem domu, prilikom dizajniranja da sakrijete cevi ispod podne obloge - dobićete mali deo sistema

Jednosmerna veza

Najčešći način za instaliranje sistema grejanja može se nazvati jednostrana opcija kada su u pitanju stambene zgrade.

Ova šema za povezivanje radijatora grejanja omogućava povezivanje cevovoda na jednoj strani uređaja:

  • Snabdevanje cevi je obično povezano sa mlaznicom na vrhu.
  • Obrnuto je fiksirano na donjem položaju.

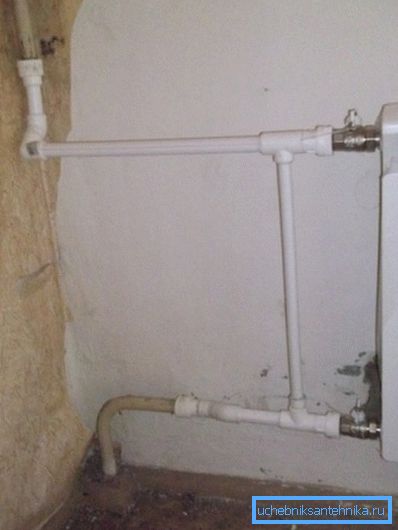

Na slici je prikazana verzija sa jednostranim uređenjem cevi.

Obratite pažnju! Sa jednostranim priključkom radijatora sa promenom mjesta dovodnog i povratnog kruga moguće je gubitak toplotnog prenosa sistema do 7%.

Jednostrani izgled cjevovoda za bateriju nužno uključuje kratkospojnik koji povezuje "protok" i "povratni tok" ispred uređaja. Demontaža ovog džampera svojim rukama je izuzetno nepoželjna, jer može ometati rad celog sistema centralnog grejanja.

Koeficijent prenosa toplote takođe može smanjiti neopravdano povećanje odseka uređaja, više od 12-15 komada usled slabljenja zagrevanja udaljenog područja.

Dijagonalni priključak

Za proizvode sa brojem odseka koje prelaze 15 komada, dijagonalni priključak čeličnih radijatora biće najoptimalniji.

Prema ovoj šemi:

  • Cevovod za snabdevanje je montiran na uređaj na vrhu, sa jedne strane.
  • Prelazak na najnižu tačku, sa druge strane.

Hlađenje, raspoređeno odozgo nadole i dijagonalno, obezbeđuje jednoobrazno grejanje svih delova radijatora. Povreda principa priključka za dovod i povratak može dovesti do smanjenja toplotne energije od proizvoda za grijanje za 40-50%.

Dijagonalna veza možda nije najatraktivnija, ali za mnoge domove ovo rješenje je najoptimalnije.

Napomena! Za maksimalni efekat, u dvocevnom sistemu grejanja koristi se dijagonalni priključak.

Ako su kalkulacije netačne, onda postoji velika verovatnoća da će kraj kraja kretanja goriva izgubiti polovinu svoje toplote.

Donja veza

Prihvatljiva shema za povezivanje radijatora u privatnoj kući je niži raspored cijevi. Proces se sastoji u povezivanju cevovoda sa različitih strana uređaja na najnižim tačkama. Moguće gubitak snage akumulatora u takvoj šemi povezivanja od 12-14% se može prilagoditi postavljanjem ventila za vazduh kroz koje se vazduh uklanja iz sistema.

Takođe će pomoći povećanju efikasnosti grijanja sa donjim radijatorima - ugradnjom grijanja cirkulacione pumpe.

Savjet! Preporučuje se ugradnja zapornih ventila na mestima na kojima su uređaji povezani na cevovode. Ovo će omogućiti obavljanje popravnih radova ili demontažu i zamijeniti neuspjelu bateriju bez isključivanja celog sistema grijanja.

Nijansi ugradnje i povezivanja radijatora

Bez obzira na to koja je shema fiksiranja izabrana za cevi sa baterijama, postoji određena pravila za instalaciju uređaja, poštujući koja možete da kreirate efikasan sistem grejanja.

Na slici je prikazan dvocevni sistem grejanja

Uputstva za instalaciju radiatora preporučuju sledeće:

  • Baterije treba postaviti direktno ispod prozora ili u blizini vrata (u privatnim kućama) - pošto su ti dijelovi glavni izvor gubitka toplote.
  • Prilikom instaliranja baterije neophodno je držati normativnog rastojanja od uređaja do odgovarajućih struktura:
  • Na visini od oko 100-120 mm od poda.
  • Udaljenost od zida je 20-50 mm.
  • Ispod prozorskog pragu 100 mm.
  • Prozorski poligon ne bi trebao prevladati preko baterije, inače može doći do gubitka snage instrumenta do 4-5%.
  • Ako se grejač nalazi u niši na zidu, dodatni gubitak efikasnosti prenosa toplote će biti oko 7%.
  • Maksimalni gubitak snage se javlja prilikom ukrašavanja uređaja:
    • Oko 10% sa djelimičnom zaštitom.
    • Do 20% sa punim zatvaranjem ekrana.
    • Savetujemo vam da slušate preporuke stručnjaka, jer troškovi nadzora u instalaciji i priključenju - smanjivanje efikasnosti i troškova grijanja vašeg doma.

      Zaključak

      Nadamo se da će vam gore navedene informacije pomoći da razumete i instalirate uređaje za grejanje ispravno i bez ikakvih problema. Na kraju krajeva, ako se sve uradi ispravno, onda ne možete trošiti novac već mnogo godina i ne razmišljati o predstojećim popravkama, troškovima i vremenu, što je bolje potrošiti na svoju porodicu i odmoriti se.
