Cirkulaciona pumpa za grejanje: izbor i ugradnja

Kako je tipična cirkulaciona pumpa za sistem grejanja? Koji su signali za izbor ovog uređaja? Kako ga instalirati u sistem? Pokušajmo odgovoriti na ova pitanja.

Klasifikacija

Cirkulacione pumpe za domaćinstvo za zagrijavanje uređaja se ne razlikuju različito od drugih pumpi za pumpanje slabo zagađenih tečnosti: radno kolo (obično centrifugalno) je odgovorno za stvaranje hidrauličke glave; obrtni moment koji generiše električni motor.

Međutim, postoje brojni znaci koji omogućavaju klasifikaciju ovih uređaja.

Vlažni rotor

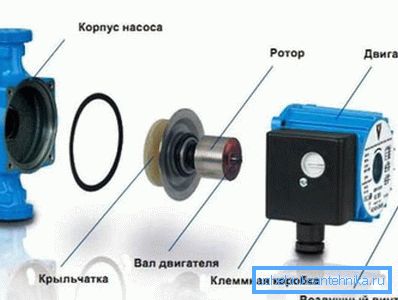

Gotovo svi cirkulatori grejanja koji se koriste u privatnim kućama - sa mokrim rotorom. Zapravo, to znači samo da je rotor električnog motora uronjen direktno u rashladno sredstvo, što omogućava uklanjanje viška toplote i podmazivanje ležajeva.

Popularnost ove vrste uređaja je zbog veoma atraktivnog skupa karakteristika:

• Oni su praktično tihi.
• Ne zahtevaju održavanje (podmazivanje i čišćenje ležajeva, punjenje žlezda itd.).
• Njihova termička zaštita ne zavisi od dodatnih automatskih uređaja: to je osigurano samim prisustvom hladnjaka u krugu.
• Po pravilu, cirkulacione pumpe za sisteme grejanja sa mokrim rotorom imaju nekoliko načina rada sa stepenastim ili kontinualno promenljivim obrtanjima.

Samo da ne bi formirali jednostranu ocenu ove klase uređaja od čitaoca, vrijedi dodati jednu kašiku katrana u bure meda.

1. Zahvaljujući sistemu za podmazivanje ležajeva sa hladnjakom, pumpe su vrlo osetljive na njegov sastav i čistoću.. Prisustvo peska i skale je neprihvatljivo.

Uzgred: problem je u potpunosti rešen postavljanjem grubog filtera ispred uređaja.

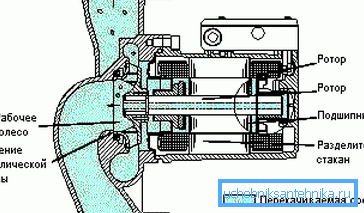

1. Pripadajući ovoj klasi, recirkulaciona pumpa za grejanje se montira samo sa horizontalnim vratilom.

Suvi rotor

Kružna pumpa za grejanje sa suvim rotorom je takođe često radno kolo na uobičajenom vratilu sa motorom; Međutim, ovde se rotor motora vrti u vazduhu.

Stoga su karakteristike jedinica:

• Nivo buke je iznad prosjeka. Šum se stvara, pre svega, odvojenim radnim kolom ventilatora koji hladi električni motor.
• Termička zaštita obezbeđuje poseban relej. Rezultat je čestog pregrijavanja, što predstavlja kršenje otpornosti između statora tokom njegovih kvarova.
• Pumpa zahteva održavanje (bar - ozloglašeno podmazivanje ležajeva i pakirne žlezde).
• Ne može se montirati sa motorima dole - jednostavno zato što kućište motora nije čvrsto i curenje u vratu će uzrokovati kratki spoj u njemu.
• Pored toga, uređaji ove vrste su obično jednosmerni.

Koje su prednosti korišćenja suvog rotor sa toliko neprijatnih karakteristika? Činjenica da hladnjak (ili bilo koji drugi medijum) može imati proizvoljan stepen kontaminacije: to neće uticati na život ležajeva i skupog elektromotora.

Uređaji sa suvim rotorom su nekoliko odvojenih podkategorija.

Kantilver

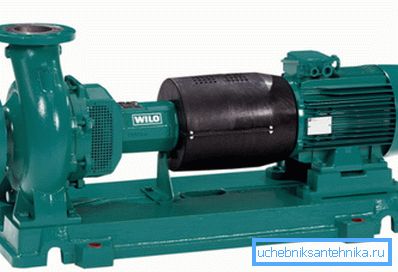

Ova klasa prvenstveno uključuje industrijske cirkulacione pumpe za grejanje. Njihova glavna karakteristika je ugradnja motora i radnog kola na zajedničku platformu (konzolu) sa mogućnošću samostalne zamjene; Uz to, motori različite snage i veličine mogu raditi sa jednim radnim kolom - dovoljno je samo zadržati poravnanje tokom instalacije.

Napomena: radno kolo ne sedi ovde na istom dvorištu kao rotor motora. Obično su povezani prirubnicama.

Prilikom instalacije ove klase uređaja, korisno je znati par suptilnosti.

• Moćne industrijske cirkulacione pumpe za grejanje montiraju se na poseban temelj, koji nije povezan sa temeljima zgrade.
• Da bi se eliminisali minorne aksijalne odstupanja, prirubnice veze između motora i osovine pumpe često nisu čvrsto spojene vijcima, već po segmentima ojačane gume (npr. Transportne trake).

Blokiraj

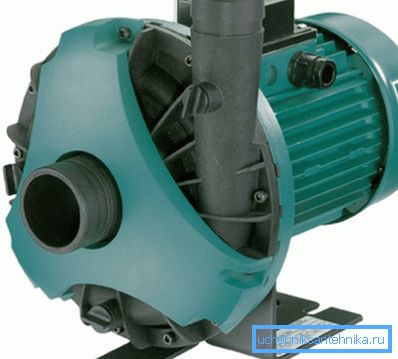

Za razliku od prethodne konstrukcije, u blok pumpi radno kolo stoji na zajedničkom vratilu sa motorom. Pumpa radi samo sa jednim tipom motora.

Inline

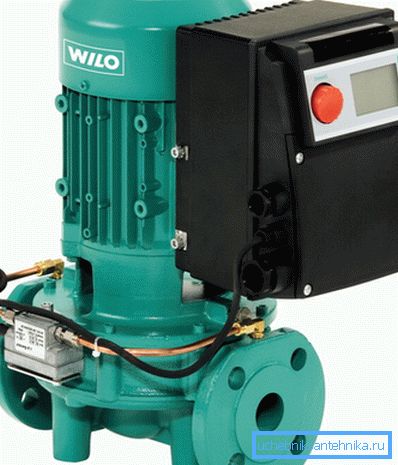

Ova cirkulaciona pumpa u sistemu grijanja je drugačija po tome što su ulazni i izlazni priključci na istoj osi, što omogućava montažu na ravnom delu cijevi sa minimalnim rastojanjem između prirubnica (eng. In-in, line-line).

Izbor po parametrima

Dakle, mi moramo da radimo sopstvene ruke da montiramo sistem grejanja sa poznatim karakteristikama (broj i tip grejača, prečnik cevi, itd.).

Kako odabrati optimalne tehničke karakteristike uređaja?

Napajanje

Za industrijske uređaje velike snage, to je 380 volti; za većinu domaćinstava - 220. Jedina prednost napajanja sa 12 volti je povećana sigurnost u slučaju oštećenja kućišta; cijena ove sigurnosti je potreba za kupovinom dodatnog pretvarača i za instaliranje niskonaponskih instalacija.

Pritisak glave

Ako industrijski sistemi grijanja sa pumpnom cirkulacijom zahtevaju složene hidrauličke kalkulacije da bi se utvrdila potreba za pritiscima, onda su kolibe i stanovi sve jednostavni: hidraulička otpornost kola bilo koje razumne dužine ne prelazi 2 metra, što odgovara minimalnoj vrijednosti ove karakteristike.

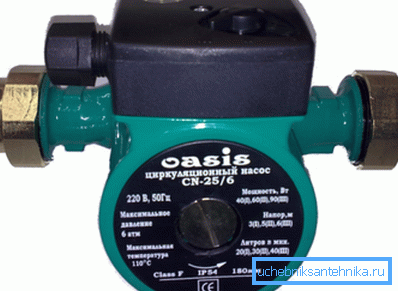

Gde na etiketi pumpe mogu pronaći indikaciju pritiska koji je stvorio?

Po pravilu, negde u blizini imena postoje dvije grupe brojeva odvojene crticom (na primjer, 25-40). U ovom oznaku:

Performanse

Može se izabrati na dva načina. Najjednostavnije od njih dolazi do određivanja ukupne zapremine sistema grejanja i umnožavanja za tri.

Još jednom: pumpa mora voziti kroz svu količinu rashladne tečnosti tri puta na sat. Sa sporijim cirkulacijom u teškim mrazima, razlika u temperaturi između početka i kraja kola će biti prevelika.

Metod procjene učinka ukupne toplotne energije grejnog sistema je nešto komplikovaniji.

Formula za izračunavanje je G = Q / (1.163 * Dt), gde:

• G - produktivnost u kubnim metrima;

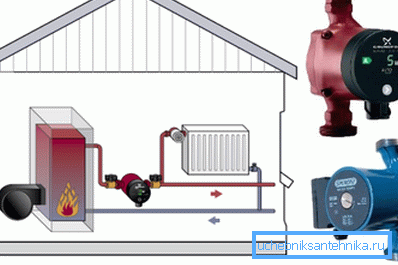

• Q je snaga izvora toplote ili toplotne moći posebnog kola u kilovatima.

• 1.163 je kapacitet toplote vode (konstanta);
• Dt je razlika u temperaturi između protoka i povratka (normalna vrednost je 20 stepeni).

Dakle, za kotao kapaciteta 16 KW i delta od 20 stepeni, optimalan je izlaz od 16 / (1.163 * 20) = 0.7 m3 / sat.

Montaža

Koliko je teško instalirati cirkulacione pumpe za grejne sisteme svojim rukama?

Uopšteno govoreći, tu je malo suptilnosti.

• Priključak za napajanje se preporučuje kroz uzemljenu utičnicu.
• Grubi filter se postavlja ispred pumpe duž hladnjaka.

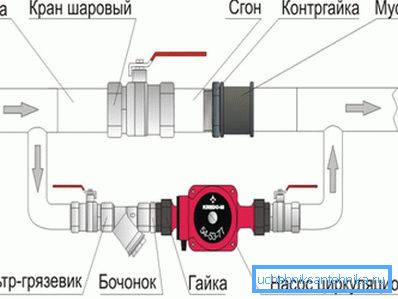

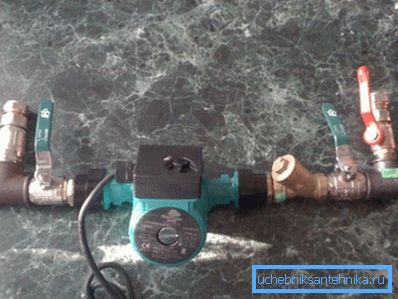

• Sa obe strane sklopa pumpe i filtera na grejnom ventilu postavljen je - ventil ili kapilarni ventil.

• Ako je pumpa postavljena u gravitacioni sistem i trebalo bi da se koristi u budućnosti sa prirodnom cirkulacijom, između obostranih tačaka se ostavlja obilaznica. Nužno se isporučuje sa kontrolnim ventilom (bolja lopta).

Korisno: ako sa pumpom koja radi, u sistemu za grijanje nema cirkulacije, to najverovatnije znači zaplenjeni nepovratni ventil. Hlađenje počinje cirkulirati u malom krugu, preko obilaznice.

Zaključak

Razmotrićemo naše (iako donekle površno) upoznavanje sa ovom vrstom opreme za grejanje.

Kao i uvek, priloženi video će ponudi čitatelju dodatne materijale. Successes!
