Cijevni kotao: kako napraviti jednostavnu i ekonomičnu

U većini slučajeva, kotlovi na čvrsta goriva imaju jedan značajan nedostatak - oni moraju stalno učitavati dijelove uglja, drva, briketa, itd. Međutim, ovaj problem se može izbjeći.

Možete napraviti kotao za pirolizu sa cevi. Ona se odnosi na uređaje sa dugim gorenjem i može raditi na svim vrstama čvrstih goriva, čak i na zapaljivom otpadu.

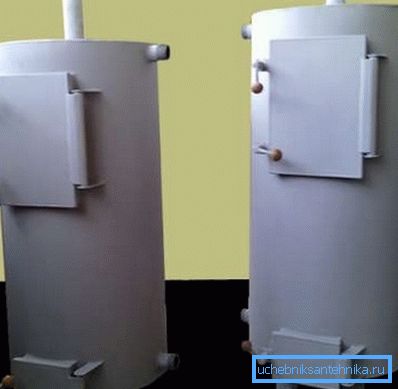

Ovaj jednostavan uređaj može da obezbedi toplotu celoj kući.

Karakteristike čvrstog pogonskog generatora toplote

Prvo o tome kako se fiksira.

Princip rada

  1. Uređaji za dugotrajno gorenje rade trajnim čvrstim gorivima 10/16 sati. U ovom slučaju, jedinice za prenos toplote značajno su povećane.
  2. Gorivo gori potpuno. Zbog toga, troškovi rada uređaja padaju, a zapremina otpada se smanjuje.
  3. Takvi kotlovi imaju prostrani ogrtač s ograničenim mestom gorenja i kontroliranim unosom spoljnjeg vazduha..
  4. Veći deo goriva se učitava u njih jednom za 10/16 sati.. Ograničavajući protok kiseonika u bojler, moguće je postići sporo tlačenje goriva na visokim temperaturama.
  5. Ako namjeravate napraviti kotao za kupanje sa vlastitim rukama iz cijevi, možete instalirati spremnik za izmjenjivanje toplote na dimnjak koji će zagrejati vodu za kupatilo.

Obratite pažnju! Sumirajući gore navedeno, moguće je opterećenje kotlova dugog spaljivanja jednom ili dva puta dnevno. Sistem grejanja će raditi kontinuirano.

Dizajn uređaja

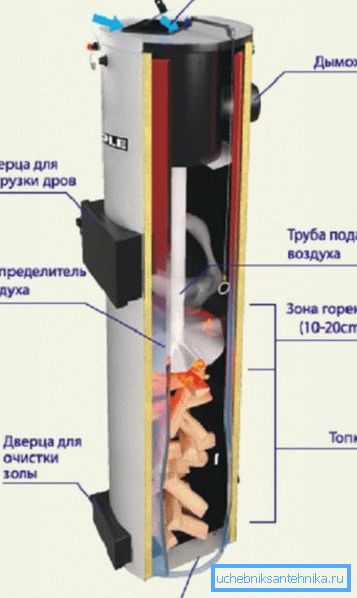

Na slici - osnovni dizajn jedinice čvrstog goriva.
  1. Kotlovska vatrogasna cev je najbolje napravljena od cevi prečnika od 300 mm. Njihova debljina zida mora biti najmanje 3 mm. Tanji metal zbog visokih temperatura će brzo izgoriti.
  2. Dužina cevi treba biti 80/100 cm. Zapremina dijelova zagrejanog goriva zavisi od ovog parametra.

Prema dizajnu, uređaj je podeljen na 3 sekcije.

  1. Postavite za obeležavanje goriva. Njegova visina može se razlikovati tokom sagorevanja goriva.
  2. Zemljište za sagorevanje i proizvodnju topline. Tu je gorivo.
  3. Područje za potpun sagorevanje. U njemu se pepeo isparava, a dimni gasovi se ispuštaju.

Uređaj koji ograničava područje gorenja označava period rada uređaja bez dopunjavanja goriva, naziva se distributerom vazduha.

  1. Ovo je metalni krug debljine 4/6 mm i rupa u sredini. Kroz pomoću teleskopske cijevi kiseonik ulazi u mjesto sagorevanja.
  2. Distributer treba da ima prečnik nešto manji od preseka uređaja. Tako će se kretati bez prepreka.
  3. Visina područja sagorevanja kontroliše sam radno kolo, kao i širina njenih lopatica. Distributer zraka ima visinu ne više od 5 cm, u suprotnom, drvo će vrlo brzo paliti.

Cev za dovod zraka može se napraviti monolitnom ili teleskopskom.

  1. Presek mora biti oko 6 cm. U rupici u distributoru - ne više od 2 cm. U suprotnom, komora za gorivo će biti prenatrpan kiseonikom.
  2. Kiseonik može ući u cev direktno iz okolnog prostora ili iz komore za zagrevanje vazduha, na vrhu jedinice. Tako će gori biti stabilniji i efikasniji.
  3. Protok kiseonika u komoru se može regulisati pomoću lopatice koja se nalazi na vrhu uređaja.
Goriva koja se mogu koristiti.

Samotrađeni kotao na čvrsto gorivo mora imati dimnjak iz dimnjaka za preusmeravanje proizvoda sagorevanja. Može se zavariti sa strane kotla, na vrhu njenog zida.

Obratite pažnju! Izlaz dimnjaka najpre mora biti horizontalni. Dužina ovog segmenta može biti 40/50 cm. Takav uređaj sprečava nastanak viška vučenja.

Dno kotla treba da bude opremljeno pepelom sa vratima za nabijanje pepela, šljaka i pepela.

Za zagrevanje rashladnog sredstva za sistem grijanja vode u zgradi na dva načina.

  1. Montirani daljinski rezervoar kroz koji prolazi dimnjak. Grijani proizvodi sagorevanja daju toplotu vodu sistema grijanja.
  2. Cev izmjenjivača vode prolazi kroz komoru sagorevanja uređaja. U rezervoaru se voda zagreva zavojnicom koja je priključena na cev.

Prvi metod je mnogo lakši za implementaciju. Idealno je ako se kotao odvodi u kupatilo sa cevi. Međutim, drugi metod je efikasniji i prilično komplikovan u izvršenju. To je optimalno za stambenu zgradu.

Samostalna proizvodnja kotla

Dalje, kako postaviti kotao sa cevi svojim rukama.

Šta treba da kuvate

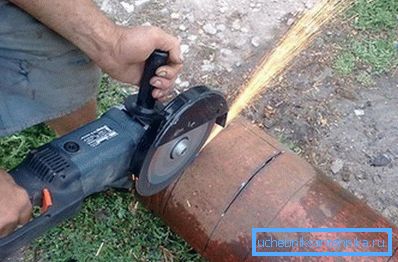

Prvo morate da odrežete željeni komad za telo.

Trebaće vam sledeće.

  1. Čelična cijev za kućište uređaja, prečnika 30 cm, sa debljinom zida od najmanje 3 mm.
  2. Gvožđe debljine 4 mm.
  3. Metalne cijevi: dio 6 cm - za kanal, prečnika 10 cm - za dimnjak.
  4. Aparat za zavarivanje.
  5. Ugaoni mlin (tj. Bugarski).

Obratite pažnju! Kotao treba montirati na strogo horizontalno i ravno tlo. Često za ovo morate sipati betonsku košuljicu.

Proces rada

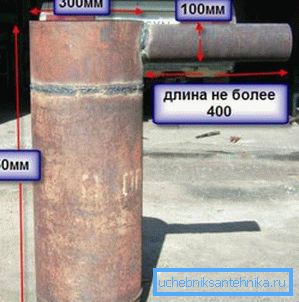

Kućište jedinice sa zavarenim dimnjakom.
  1. Prvo, cevi za telo se presecaju do željene dužine 80/100 cm. Ako je visina kotla veća, teško je postaviti gorivo.
  2. Zatim, ivice radnog komada su poravnate.
  3. Zatim je dno zavareno cevi od gvozdenog gvožđa, ako je potrebno - noge od kanala.

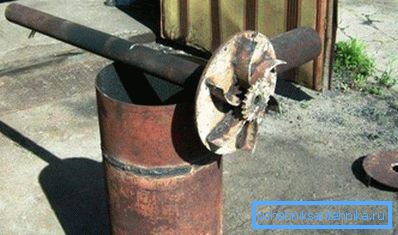

Radno kolo sa lopaticama.
  1. Nakon toga se vrši distribucija vazduha. Krug se preseca sa čeličnog lima, čiji je presek 2 cm manji od unutrašnjeg prečnika tela. Rupa se buša u sredini kruga prečnika ne više od 2 cm.
  2. Radno kolo sa lopaticama od čeličnog lima je zavareno do dna distributera vazduha. Ne bi trebali biti veći od 5 cm.
  3. Cev kanala treba zavariti do vrha regulatora, tako da je otvor za distributore u sredini njegovog dela.

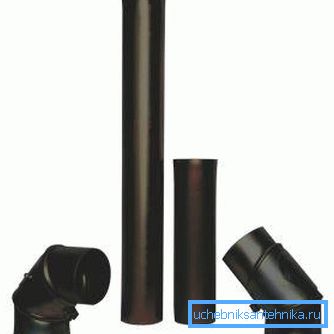

Vazdušni kanal iz cevi.
  1. Uputstvo upozorava da visina kanala mora biti najmanje 100% visine tijela jedinice. Vrh cevi mora biti opremljen sa klapnom koja će regulisati protok vazduha.
  2. Na dnu uređaja morate napraviti vrata za pepeo. Za ovu mlinicu seka pravougaonik čelične ploče. Zatim lupi. Zatim se drška i šarke zavaruju.
  3. Na vrhu jedinice je zavareni dimnjak. Prvo, cev treba da ide horizontalno, a onda se prolazi kroz izmjenjivač toplote sistema grijanja, koji ima oblik rezervoara.
  4. Sada ostaje napraviti poklopac kotla. Trebalo bi da ima rupu ispod cevi distributera vazduha. Poklopac mora biti napravljen tako da se čvrsto uklapa u kutiju uređaja. U suprotnom, uređaj će pušiti. (Pogledajte i članak cevi za dimnjak od nerđajućeg čelika: karakteristike.)

Zaključak

Ako je opisani kotao urađen i ispravno funkcionisan, biće ekonomičan i siguran. Takav uređaj može raditi na čvrstom gorivu, čak i zapaljivom kućnom otpadu.

Video u ovom članku će vam reći mnogo interesantnije.
