Cev za podno grejanje: kako odabrati optimalnu varijaciju i

Građevinsko tržište nudi različite vrste cevi koje se koriste za stvaranje sistema podnog grejanja. Prilikom izbora, cena materijala, teškoća rada sa njim, dužine perioda servisiranja su od posebne važnosti. Za topao podove najčešće se koriste alumoplastične cijevi, kao i polimeri izrađeni od PEX (cross-linked polietilena) ili polipropilena.

Odlična opcija bila bi bakarni sistem. Međutim, ovaj materijal se retko koristi, pošto je trošak cevi za topli podni od bakra prilično veliki.

Karakteristike sistema podnog grejanja

Princip rada vodenih sistema je prilično jednostavan. Posebne cevi se postavljaju pod površinu poda. Oni zagrevaju pod, a od nje se u prostor ustaje topli vazduh (pročitajte i članak Izbor i polaganje cevi za grejani pod: instalacione karakteristike sistema grijanja).

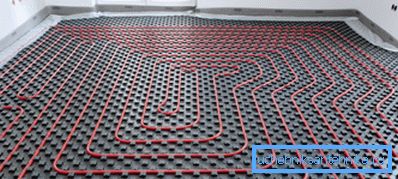

Obratite pažnju! Zahvaljujući dizajnu sistema, toplota se ravnomerno raspoređuje po celoj prostoriji. Nacrt, karakterističan za grejanje radijatora, nije kreiran.

Instalacija vodovodnih mreža se, po pravilu, odvija u toaletima, kuhinjama, kupatilima itd. Najčešće se za podove odabiru keramička pločica, koja ima dobru toplotnu provodljivost.

Snage i slabosti

Izbor sistema grejanja na podnim cijevima treba da uzmete u obzir sve prednosti i nedostatke.

Sledeće su glavne prednosti dizajna:

1. Cela površina sobe se ravnomerno zagreva.
2. Metalne cevi za podno grejanje i drugi elementi sistema maskirani su ispod gornjeg premaza.
3. Moguće je grijanje prostorija sa niskom potrošnjom.
4. Ekološko prijaznost sistema - elektromagnetne emisije i štetne emisije su odsutne.
5. Morate potrošiti novac samo jednom - da biste instalirali mrežu. Troškovi njenog poslovanja su minimalni.

Od minusa se može primetiti sledeće:

1. Potreba za korištenjem vodene pumpe.
2. Složenost instalacionog sistema.
3. Teško je regulisati temperaturu grejanja u sobama.
4. Ponekad se pritisak u podizanju smanjuje, a zbog toga se susedni stanovi gube još gore.
5. Malo šanse za curenje koje je teško naći.
6. Sistem gusti "kolač" poda za najmanje 8/10 cm.
7. Uputstvo upozorava da je potrebno malo vremena za testiranje događaja i pokretanje mreže.

Izbor cevi

1. Sistemi podnog grejanja koriste polibuten, polietilen, aluminijumsku plastiku, bakar, čelik i polipropilenske cijevi. Propisi zabranjuju samo korišćenje crnih gvožđa i šuplje sorte.
2. Optimalni spoljašnji prečnik elemenata sistema je 16-18 mm. Debljina poda sa takvim parametrom neće se mnogo povećavati, a za efikasnu hidrauliku neće biti potrebni dodatni uređaji.

Obratite pažnju! Nakon polaganja cevi napunjene spajalicom. Ako su oštećeni, poklopac će se morati otvoriti. Na ovoj osnovi, plastične cevi za podno grejanje treba da budu izuzetno pouzdane.

1. Svi zglobovi sistema treba napraviti hermetički za 100%, a pojedini elementi treba da imaju zaštitu koja sprečava difuziju kiseonika.
2. Koeficijent linearnog širenja materijala treba da bude manji od 0,025 mm / mK, toplotna provodljivost - od 0,43 W / mK.
3. U jednoj prostoriji treba postaviti namotajne cevi, koji se sastoje od jednog presjeka zaliva.
4. Vijek trajanja materijala treba da bude uporediv sa životnim vekom objekta.

PEX cijevi

1. Cijevi ukrštenog polietilena imaju povećanu otpornost na termički napon. Ovo omogućava povećanje temperature nosača toplote.
2. Povećana čvrstoća materijala postiže se upotrebom u proizvodnji visokog pritiska.
3. Fleksibilne PEX cevi za podno grejanje imaju različite gustine. Optimalna gustina unakrsnog povezivanja varira u rasponu od 65-80%. Ovaj parametar određuje cijenu proizvoda.
4. Polietilen se može obraditi na nekoliko načina. Korišćenje silanskog gasa (gustina umrežavanja - 65%), peroksid (75% indikator), zračenje PE sa elektronskim zrakom u magnetnom polju (gustina 60%).

Pričvrsni elementi se koriste za dobijanje čvrste i izdržljive cevi sa rukama. Veza traje samo nekoliko sekundi.

Događa se ovako.

1. Kompresioni prsten se stavlja na jednoj strani zgloba.
2. Dalje, poseban uređaj proširuje sekciju cevi.
3. U uvećanom cevnom uglu je ugrađen.
4. U završnoj fazi, cevi su čvrsto prepletene prstenom oko fitinga.

PEX cijevi su optimalne za sisteme podnog grejanja. Međutim, znajući koliko njihova mreža košta, mnogi vlasnici kuća preferiraju kola od metala i plastike, pošto oni su jeftiniji.

Metalno-plastični analogi

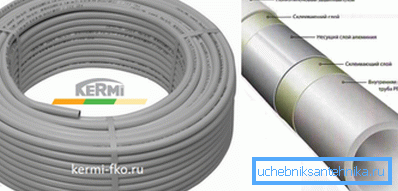

Kada se zagrevaju, proizvodi od aluminijske plastike zadržavaju svoju prvobitnu strukturu, mogu se odupreti impresivnim opterećenjima, njihov vek trajanja je veoma dug. Proizvodi se sastoje od pet slojeva.

Tri sloja - ostala dva preostala lepliraju ih zajedno, to jest, oni su obavezujući. Unutrašnjost i na površini cevi su ukopani polietilen ili polipropilen. U središtu proizvoda - aluminijumska folija.

Takođe se spaja sa plastikom sa lepkom.

1. Unutrašnji sloj je odgovoran za radne karakteristike proizvoda, koji se odnose na temperaturu i pritisak.
2. Zatim postoji sloj posebne adhezivne komponente. Omogućava pouzdano spajanje polimera u centralni deo metala.
3. Za proizvodnju ovog aluminijumskog sloja koristi se posebna folija. Njegova debljina, na osnovu sekcije i raznovrsnosti cevi, kreće se od 0,2 do 2,5 mm.
4. Ovaj deo proizvoda je zavaren po cijeloj dužini koristeći dvije metode - preklapanje ili kraj-do kraja.
5. Sledeći je drugi sloj lepka. Drži metal sa spoljnom zaštitnom površinom proizvoda.
6. Spoljni sloj cevi je izrađen od polietilena, koji ima ukrštenu strukturu ili običnu, ali sa visokom gustinom. Proizvedeni su i proizvodi od različitih vrsta polipropilena.
7. Zahvaljujući ovoj strukturi, aluminijumske cijevi imaju dobru fleksibilnost, otpornost na deformaciju i toplotnu plastičnost. Ovo je naročito važno pri uređivanju podnog grejanja.

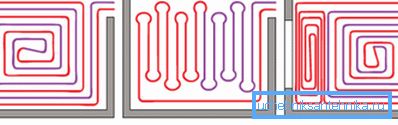

Obratite pažnju! Podno grejanje izolacije od metalnih cevi treba montirati u obliku krugova, spirala, zmija. Ova struktura sistema ima veliki broj okreta. Istovremeno, relativno mala masa proizvoda u velikoj mjeri olakšava radni tok.

Kako izračunati protok cevi

1. Prilikom planiranja uređenja vodenih grejnih podova u određenoj prostoriji, treba imati u vidu da dužina spirale specijalnih cijevi može biti ne više od 100 metara. U tom slučaju, odvojeni sklop (petlja) mreže mora biti postavljen od cijelog proizvoda.
2. Stručnjaci kažu da je zaliv od 100 metara dovoljan za zagrevanje sobe od 20 kvadratnih metara.. Poznavajući ukupnu zapreminu sobe, moguće je izračunati koliko cevi je potrebno po m2 grijanog poda.

1. Prilikom izračunavanja ne zaboravite da oduzmete količinu potrebnih materijala (ispod komada nameštaja, kućnih aparata itd.) Na kojima cevi neće biti položene.

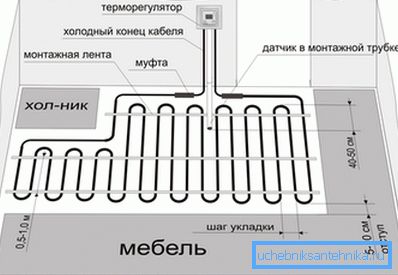

2. Kada dizajnirate sistem podnog grejanja, trebalo bi da uzmete u obzir rastojanje, nazvano tonom, koje treba ostaviti između susednih šarki.. Njegova vrijednost zavisi od nivoa temperature na mjestu ugradnje zagrejanih podova. Maksimalni korak treba biti 30-35 cm.
3. Ako je veća, korisnici će osećati pad temperature, jer površina završne obloge neće biti ravnomjerno zagrejana.

Zaključak

Najbolja opcija je korišćenje polimernih proizvoda za sisteme grejanja podnih voda iz cevi. Ovaj savremeni i pouzdani proizvodi mogu biti čvrsti ili imati zaštitni i ojačavajući sloj aluminijuma.

Video u ovom članku će vam pomoći da razumete dodatne informacije.
