Bimetalni radijatori. tehničke specifikacije. izračunavanje,

Koji su bimetalni radijatori i kako se oni uređuju? Kada je njihov izbor opravdan? Šta bi trebalo biti vezivanje uređaja? Koje cevi povezuju ovu bateriju? Hajde da shvatimo.

Šta je to

Dakle, bimetalni radijator: šta je to? Glavna karakteristika bilo kog grejnog uređaja je prenos toplote, količina toplote koja je u stanju da se prenese iz hladnjaka u vazduh u prostoriji.

Prenos toplote određuje se dva faktora:

1. Temperatura površine radijatora;
2. Njegova oblast.

Povećanje površinske razmene toplote moguće je na dva načina:

1. Povećanjem unutrašnjeg volumena odeljka. Tu je broj ograničavajućih faktora - težina sekcije (i, shodno tome, opterećenje na pričvršćivače) i dimenzije radijatora;
2. Zbog formiranja naprednih peraja.

Međutim: glavni uslov visokog prenosa toplote instrumenta sa velikom površinom rebara je visoka toplotna provodljivost metala iz koga se pravi. U suprotnom, hladna rebra jednostavno neće ukloniti toplotu iz unutrašnjih kanala sekcija.

U masovnoj proizvodnji grejnih uređaja, tri relativno jeftinih metala - čelika, livena gvožđa i aluminijuma - dugo se koriste. Termička provodljivost aluminijuma je četiri puta veća od one u prvim metalima:

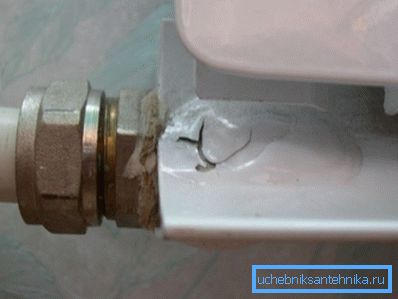

Izgleda da je izbor očigledan: visoka toplotna provodljivost aluminijuma omogućava vam da napravite kompaktan i lagan uređaj sa najvećim prenosom toplote. I to je tačno, ali problem je u tome što niska mehanička čvrstoća metala ograničava njegovu upotrebu u odjeljcima za centralno grijanje.

Razlog je velika verovatnoća čekića za vodu. Potrebno je naglo zatvaranje ventila ili ventila - a inercija praktično nestisnute vode stvara udarni talas, pritisak na prednjoj strani će dosegnuti 20-25 kgf / cm, čvrstoća aluminijumskih baterija ne više od 16.

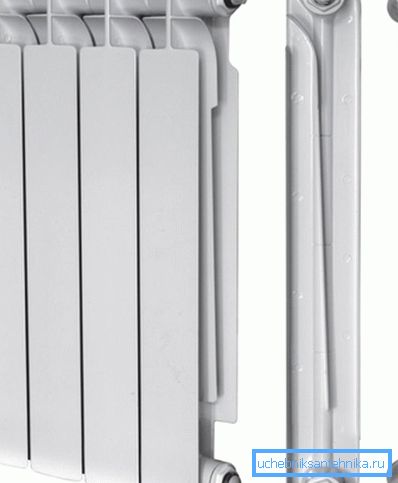

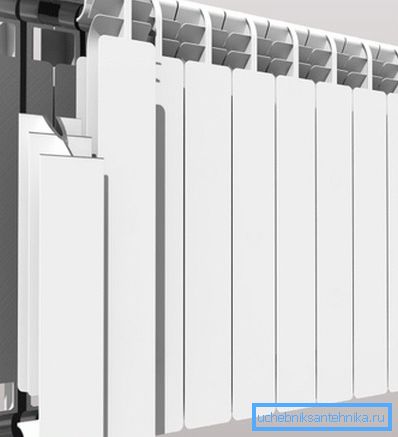

Dakle, šta je bimetalni radijator koji ima aluminijumsku toplotnu disipaciju i čeličnu cijev? To je samo jezgro od čelika otpornog na koroziju, na površini od koje se aluminijumske ploče formiraju livenjem. Upotreba dva metala različitih svojstava omogućava vam da se oslobodite slabih tačaka svakog od njih, stvarajući dizajn koji je idealno pogodan za CO sisteme.

Tehničke specifikacije

Snaga i prenos toplote (i, naravno, cena) bimetalnog dela zavisi od nekoliko faktora:

• Oblik i veličina jezgra. Može samo ojačati vertikalne kanale odseka ili, koji će pružiti mnogo više otpornosti na hidrostatički pritisak, kombinirati vertikalne kanale s kolektorima;
• Debljina jezgre jezgra. Sila sekcije zavisi od toga;
• Površina i debljina peraja;

Napomena: Što su rebra sa fiksnom površinom veća, više toplote koju troše, to je više ravnomerno površinsko grejanje.

• Prisustvo ili odsustvo bradavice između sekcija. Navoj, čak i ako je čelik, uvek će biti slaba tačka uređaja.

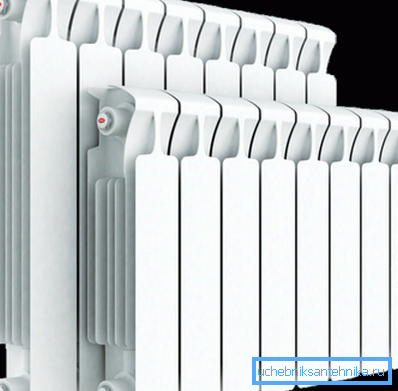

Kao uzorak predstavljamo karakteristike jednog od najboljih uređaja u svojoj klasi - domaći Rifar Monolith.

Zanimljivo je: u velikoj mjeri domaći proizvođači proizvode bimetalne radijale prema GOST 31311-2005. Međutim, ne postoje regulatorni uslovi za bimetalne instrumente; određen je samo dozvoljeni radni pritisak od 6 kgf / cm2.

Minimalni vek trajanja bimetalnih radijatora grejanja procjenjuje se na 25 godina.

Instalacija

Izračunavanje

Dakle, uz izbor koji smo odlučili. Kako izračunati bimetalni radijatori za grijanje po parametrima vašeg stana?

Sa standardnom visinom stropa (2,5 - 2,7 metra) možete koristiti najjednostavniju shemu proračuna:

• 100 vati toplote se uzimaju po kvadratnom metru prostora;
• U zavisnosti od klimatske zone koristi se koeficijent od 0,7 (Krim) do 2,0 (Yakutia);

• Odjeljak za prenos toplote je procijenjen u prosjeku od 180 vati.

Dakle, za region Moskve, možete koristiti regionalni koeficijent od 1,2; za prostoriju površine 25 metara, potrebno je 25 * 100 * 1,2 = 3000 vati toplote, što odgovara 3000/180 = 17 (zaobljeni) sekcije.

Mount

Kako postaviti bimetalni radijator na zid?

• Uobičajeno je da se pričvršćivači drže za pričvršćivanje, koji su pričvršćeni u plastične kliješta;
• Umesto toga, možete koristiti komade gladakog ojačanja čelika prečnika 10-12 mm, udariti u prethodno izbušene rupe manjeg prečnika.

Vezivanje

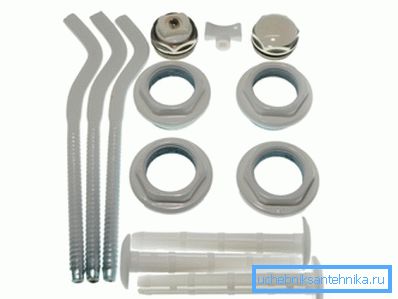

Koji će dodatni pribor za bimetalne radijatore biti potreban prilikom instalacije ručno?

1. Komplet radiatorskih utičnica (4 komada, spoljašnji navoj DU25). Promjer unutrašnjeg navoja utikača određuje se brojm dijelova uređaja: ako ima manje od 10, dovoljno je navoja sa nominalnim prečnikom DN15;
2. Gasa ili termičke glave i kuglični ventil sa američkom za povezivanje sa saobraćajnim zaglavama. Gasa vam omogućava da ručno podesite uređaj za prenos toplote, termičku glavu - automatski, u zavisnosti od temperature vazduha u sobi;
3. Na vrhu stijene stana, radijator će morati biti opremljen Mayevsky kranom za krvarenje vazduha.

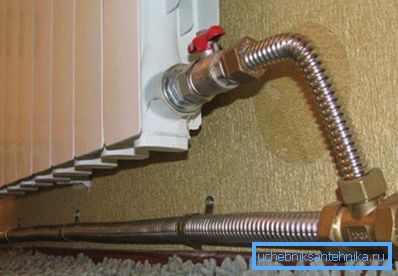

Koje cijevi koristiti za povezivanje? Poželjno - valovita nerđajuća.

Koji je razlog za ovo uputstvo?

• Imaju visoku zateznu čvrstoću;

Važno: Plastične ili metalno-plastične cevi će uvek biti slaba veza: koja je tačka u radijatoru koja može izdržati vodeni čekić sa maksimalnim pritiskom od 40 atmosfera ako se cijevi već pucaju na 20?

• Oni se savijaju sa minimalnim radijusom i ne zahtevaju precizne veličine;
• Montiraju se pomoću kompresionog pribora pomoću para podesivih ključeva.

Build Tips

Utikači za radijatore su zaptiveni paronitskim ili silikonskim zaptivačima - iste koje se koriste za izgradnju bimetalnog radijatora sa dodatnim sekcijama.

Ostali priključci se preklapaju sa zaptivnim navojem Tangit Unilok ili lanom sa bojom.

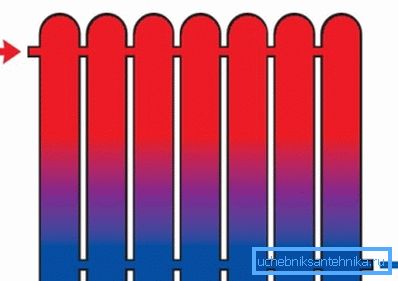

Sa velikom dužinom radijatora (10 sekcija), koristite dijagonalnu vezu, a ne bočnu vezu. Zatim ne morate da pogodite zašto se bimetalni radijatori ne zagrevaju duž celokupne dužine: sa bočnim spojevima, rashladna tečnost će cirkulisati samo kroz prve odseke iz linije.

Izbor nosača toplote

Kako napuniti bimetalne radijatore u tim retkim slučajevima kada se koriste u autonomnom krugu grejanja?

U većini slučajeva, obična voda se koristi kao hladnjak. Pored toga što su jezgri bimetalnih delova dovoljno otporni na koroziju, njihov kontakt sa atmosferskim kiseonikom je potpuno isključen kada se kolo napuni vodom. U međuvremenu, u okruženju bez kiseonika, pojavljivanje rđe je nemoguće.

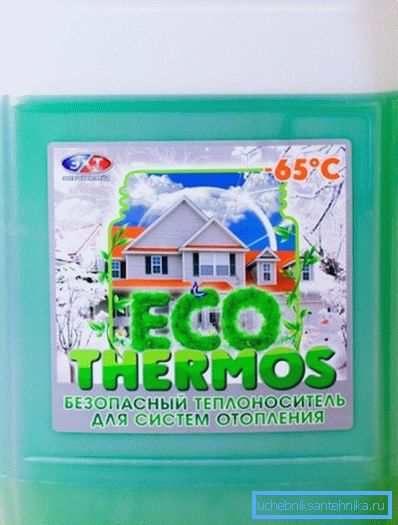

U onim slučajevima kada je moguće zaustaviti krug grijanja na niskim temperaturama, praktično se dopunjuju bimetalni radijatori sa fluidima za prenos toplote bez zamrzavanja:

• Vodeni rastvor propilenglikola;

• Tosol;
• Transformerovo ulje.

Zaključak

U zaključku, još jednom se sećamo: bimetalni akumulatori će biti najbolji izbor u sistemima centralnog grijanja. Video u ovom članku će pomoći čitatelju da sazna više o karakteristikama i mogućnostima instalacije ovih uređaja. Successes!
