Bimetalni radijatori: karakteristike dizajna, izbor,

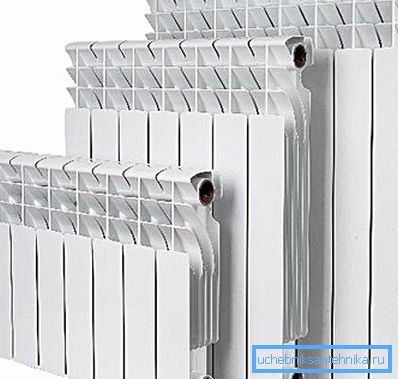

Proizvođači su dugo vremena kombinujući metale kako bi povećali efikasnost uređaja za grijanje. Tako su bimetalne baterije postale posebno popularne poslednjih godina. To olakšava širok spektar veličina, možete pronaći i 800 mm bimetalni radijatori za grijanje i male uređaje sa središnim rastojanjem od oko 30 cm.

Dizajn funkcije

Ključna karakteristika bilo kog bimetalnog radijatora je korišćenje 2 različitih metala u dizajnu.

U zavisnosti od toga koji je metal koristio, moguće je razlikovati tipove baterija kao:

• čelik + aluminijum. Ovo se može smatrati opcijom budžeta, cevi su izrađene od čelika, što daje radijatoru dobru snagu;

Obratite pažnju! Takvi uređaji su naročito osetljivi na sastav hladnjaka. Iako se čelik obrađuje sa unutrašnje strane radi zaštite, ali je izdržljivost ove vrste baterija i dalje niža od upotrebe drugih metala.

• bakar + aluminijum. Što se tiče trajnosti, ovo je odlična opcija, a zahvaljujući korištenju obojenih metala, korozija ne ugrožava kolektivne cijevi.

Dizajn u oba slučaja ostaje isti - kolektivne cevi čine okvir na kojem se pritisne aluminijumske ploče. Rashladna tečnost prolazi kroz cevi, zagreva ih i toplota se brzo širi na cijelu površinu ploča.

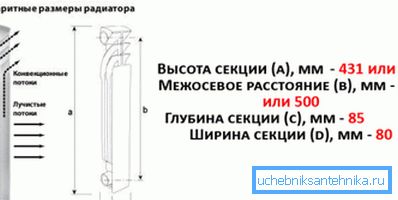

Savremeni bimetalni radijatori zagrevaju sobu ne samo zbog direktnog prenosa toplote, već i zbog konvekcije. Zbog toga imaju takav oblik, zahvaljujući specijalnim vodičima hladni zrak odozdo ulazi u radijator, zagreva tamo i izlazi kroz gornji dio grijača.

Obratite pažnju! Za peraje ne može se koristiti samo aluminijum, već i drugi metali. Ali u smislu troškova / efikasnosti, to je aluminijum koji je poželjniji za druge metale.

Da li ovaj dizajn ima neke prednosti?

Bimetalni radijatori za grijanje su teži za proizvodnju nego uobičajeni, a to utiče na cenu.

Ali to je opravdano, jer kao rezultat, kupac dobija dobar skup prednosti u poređenju sa klasičnom litijum-jonskom baterijom:

• grejalica se veoma brzo zagreva (iako nije jako važno kada grejate kuću, ali vrijedi ga spomenuti);
• u slučaju lošeg kvaliteta nosača toplote, ne bi trebalo da brinete o koroziji kolektorskih cevi (kada koristite modele bakra i aluminijuma);
• u sistemu grejanja koji koristi bimetalne radijatore koristiće se mnogo manja količina rashladnog sredstva nego kod ugradnje konvencionalnih uređaja za grejanje;
• ako uporedite isti u termoelektranama je obično od lijevanog željeza baterije i bimetalni, čini se da je bimetalni radijator lakši nekoliko puta, tako da možete sami instalirati potpuno bimetalni radijatora bez pomoći;
• Metali koji se koriste su prilično plastični, tako da hidraulični šokovi u sistemu grejanja neće uzrokovati pojavu mikrokrvaka. Da, i instaliranje slučajnog udarca neće prouzrokovati curenje u budućnosti;
• zahvaljujući razvijenim finim površinama, površina takvog radijatora je veća od gvožđa od livenog gvožđa. Zbog toga je prenos toplote oko 1,5-2,0 puta veći;

• izdržljivost dostiže 25 godina, to je, naravno, manje od livenog gvožđa, ali i dosta. Osim toga, ovo je životni vek baterije koje je proizvođač navedio, u stvarnosti mogu raditi 30-40 godina.

Značajne mane kombinacije metala u dizajnu akumulatora gotovo su lišene.

Možete odabrati samo:

• cena, ipak, cijena takve baterije biće 2 puta veća od uobičajenog livenog gvožđa;
• Ako pokušate da uštedite novac i kupite model pomoću čeličnog kolektora, onda kada ispuštate vodu iz sistema za leto, korozija čelika može znatno smanjiti životni vek uređaja.

Pročitajte više o izboru i instaliranju bimetalnih radijatora.

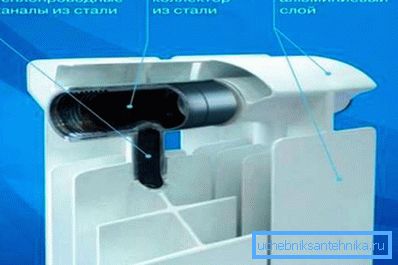

Izbor baterija za kuću uopšte nije lak zadatak, au slučaju bimetalnih uređaja za grijanje, mora se uzeti u obzir i niz dodatnih nijansi, na primjer, prečnik vertikalnog kanala kolektora.

Šta tražiti prilikom izbora

Bez obzira na koju vrstu baterije biraju, pri izboru, morate obratiti pažnju na parametre kao što su:

• maksimalno dozvoljena temperatura rashladnog sredstva. Bimetalni grejači su obično dizajnirani za maksimalnu temperaturu vode od 110 ° C, uz maksimalni radni pritisak u zavisnosti od proizvođača. Na primjer, globalni radijatori mogu izdržati pritisak od 35 bara, a Royal termo je samo 20;
• onda morate znati dimenzije baterije (više o tome ispod);
• dokumentacija takođe ukazuje na toplotni kapacitet odseka, a ove informacije će vam pomoći da znate da li ima dovoljno energije za zagrijavanje kuće;

Obratite pažnju! Izlaz toplote označen je za određenu temperaturu protoka i povratka. Ako je temperatura rashladnog sredstva na ulazu i izlazu baterije drugačija, onda prenos toplote mora biti ponovo izračunat.

• Pa, izgled izgleda vrijedno. U principu, sve moderne baterije izgledaju moderno i moderno, ako želite, možete nabaviti obojene bimetalne radijatore za grejanje. Fabričko slikarstvo je obično veoma pouzdano, pa je bolje preplaćivati ​​boju drugačije od bijele nego sami.

Dimenzije radijatora

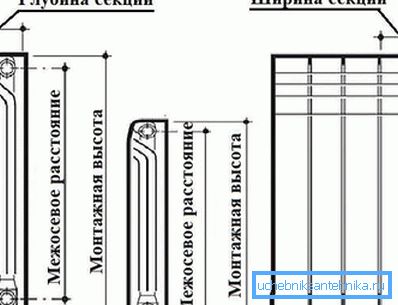

Dimenzije radijatora uključuju dubinu, visinu i širinu uređaja. Pored toga, morate uzeti u obzir i središnju distancu. Ponekad se rastojanje između osovina može nazvati rastojanjem između centara otvora bradavice.

Obično označavanje uređaja za grejanje već označava središnju udaljenost, a ukupna visina uređaja je 5-7 cm veća od ove vrednosti. Razmak između osa bimetalnih radijatora varira u rasponu od 200-800 mm, ali najpopularniji modeli su u rasponu od 300-550 mm.

Mali uređaj za grijanje pogodan za vikendice sa velikim prozorima. Baterije obične visine izgledale bi smešno pod takvim uslovima i blokirale bi izgled. Kako bi se održao izlaz toplote na pravom nivou, širina manjih baterija je veća nego kod običnih baterija, obično se ne postavljaju u nišu ispod prozora, već samo na zid, zahvaljujući čemu ništa ne ometa prenos toplote.

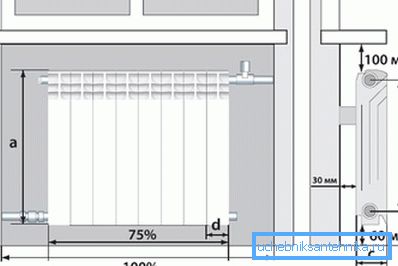

Grejni bimetalni radijator mora biti instaliran u skladu sa opštim pravilima za ugradnju grejača:

• ukupna visina je odabrana uzimajući u obzir visinu niše ispod prozora. Treba obezbediti praznine od oko 8 cm ispod i iznad površine baterije;

Obratite pažnju! Sa gornjeg dela radijatora, rastojanje do baterije može se povećati, ovo će poboljšati samo konvekciju, ali razmak do poda ne bi trebao biti veći od 10-12 cm, u suprotnom, vazduh u blizini poda će teško zagrijati i ljudi u sobi će biti neudobni.

• Prilikom instalacije sopstvenim rukama, preporučljivo je izabrati radijator sa središnim rastojanjem koji odgovara točno rastojanju između dovodne cevi i povratka. Prilikom instalacije neće biti potrebno smanjiti / razblažiti cijevi.

Odabir čvrstog ili sekcijskog radijatora

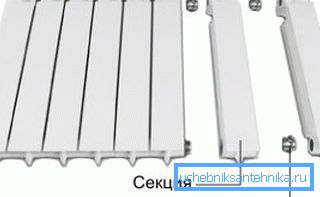

Većina bimetalnih radijatora su presek. U takvim konstrukcijama, povezivanje odvojenih sekcija obezbeđuje čelične bradavice sa različitim navojem. Kada se bradavica okreće, delovi se čvrsto pritiskuju jedni na druge, a specijalne zaptivke pružaju dodatnu zategnutost.

Takav modularni dizajn omogućava ujednačavanje proizvodnje. Dovoljno je da proizvođač proizvede dijelove određene veličine s toplotnom snagom od oko 200 vati. Zatim iz ovih sekcija možete sastaviti uređaj za grejanje bilo koje snage, sve zavisi od toga koliko se delova kombinuje.

Nedostatak takve baterije može se smatrati povećanim brojem priključaka. Zbog toga je radni pritisak manji od radijatora i rizik od curenja kada je hidraulični čekić veći.

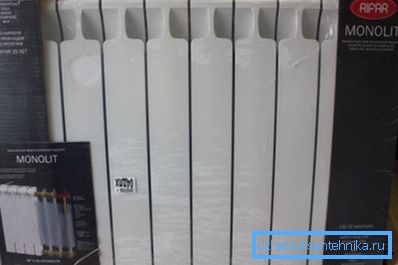

Bimetalni monolitna radijatori čine jedan komad konstrukcija, princip rada je isti kao sakupljač od masivnog cijevi, i da su se pritisne rebra na njih od aluminija. Ovo vam omogućava da povećate radni pritisak u sistemu do 100 bara (uprkos činjenici da se kod sekcija gornja granica smatra oko 35 bara). Za ostale parametre (kao što su izdržljivost, prenos toplote, monolitni radijatori nisu inferiorniji od sekcijskih radijatora).

Radiatori od kojih je proizvođač bolje izabrati

Ako su prvi put nakon pojavljivanja na tržištu neki proizvođači napravili greške u proizvodnji, sada većina kompanija proizvodi kvalitetne baterije. Proizvodi Rifar (Rusija), Global i Sira (italijanski proizvođači) su posebno popularni, MARS (Južna Koreja) radijatori su se dobro pokazali.

Obratite pažnju! Izraz "bimetalni ojačani radijatori za grijanje" može se naići, pod tim izrazom podrazumeva se običan uređaj od čelika i aluminijuma, a pominjanje naziva "ojačano" u ime proizvođača jednostavno naglašava snagu konstrukcije.

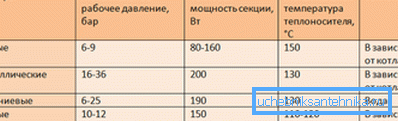

U principu, karakteristike većine bimetalnih baterija su uporedive: radni pritisak 20-35 bara, temperatura rashladne tečnosti 110-135 ° C, termička snaga u opsegu od 150-200 vati. Ali pri odabiru pažnje treba obratiti na dodatne parametre, na primjer, na promjeru cevi vertikalne manifolde.

U starim sistemima grejanja nije preporučljivo ugrađivati ​​uređaje za grijanje sa vertikalnim cevnim prečnikom od 6 mm (takvi modeli su na listi proizvoda italijanskih proizvođača). Lumen se jednostavno može zagušiti, a grejanje grejanja će se smanjiti.

U principu, prilikom izbora, dovoljno je znati područje prostorije kako bi približno znali potrebnu termičku snagu baterije i imali sto sa karakteristikama radijatora. Ovo je dovoljno da bira svoj model.

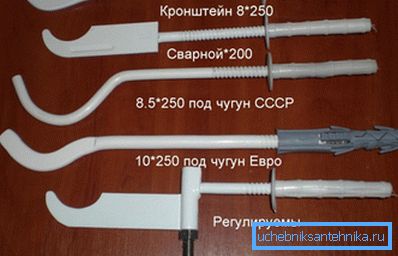

Što se tiče konfiguracije, pored samog radijatora obično se nalaze i nosači za montažu. Uputstva za instalaciju zahtijevaju pričvršćivanje grijača na zidu, tako da će vam pomoći. S obzirom na malu težinu baterije, podne konzole se koriste retko i samo u onim slučajevima kada je nepoželjno napraviti rupe u zidu.

Na kraju

Čak i najjeftiniji bimetalni radijatori imaju dovoljno visoku toplotnu snagu, što im omogućava da se koriste u sistemima za grejanje budžeta. Ostatak kombinacije metala različitih vrsta daje odličan rezultat - proizvođačima je uspelo da postigne visok prenos toplote grijača, uz smanjenje težine. Istrajnost je ostala na visokom nivou.

Video u ovom članku pokazuje proces montaže i instalacije bimetalnog radijatora.
