Aksonometrija sistema grejanja: poznavanje terminologije i

Šta je to - aksonometrija grejanja? U ovom materijalu moramo se vratiti u školu i ponovo se upoznati sa zaboravljenim terminom. Pored toga, pokušaćemo da saznamo koja pravila treba da sledi izrada aksonometrijskih dijagrama za sisteme grejanja.

Definicija

Termin aksonometrije dolazi iz Grčke i dolazi iz dva reči: osa i mere. Značenje izraza je u grafičkoj slici trodimenzionalnih objekata projiciranjem na ravninu.

Kako se objekat projektuje:

1. Vezano je za tri koordinatne ose.
2. Izabran je takozvani plan za sliku na koji se objekat projektuje.

Napomena: nijedna koordinatna os ne bi trebalo da bude paralelna sa njim.

1. Sve tačke objekta projektuju se na avion.

Pošto ravna slika nije paralelna sa bilo kojom od koordinatnih ose, duž svih ose, projekcija će imati odstupanja od stvarnih dimenzija segmenata.

U zavisnosti od toga kako su distorzije raspoređene duž ose, može se nazvati aksonometrija:

• Izometrijski. U ovom slučaju, izobličenje na svim osama je isto.

• Dimetric. Jednako izobličenje duž dvije ose.
• Trimetrijski - sva distorzija imaju različita značenja.

Aksonometrijska šema sistema grejanja je samo njegova projekcija na ravninu koja nije paralelna sa zidovima zgrade ili njegovih podova. Projekcija označava elemente sistema i njihove osnovne parametre.

Regulatorni zahtevi

Izuzetno su definisani u GOST 21.602-2003, koji reguliše pravila za izradu dokumentacije za sisteme građevinskih inžinjeringa (uključujući grejanje). Izjednačimo iz teksta dokumenta glavne tačke koje su od neposrednog značaja za našu temu.

Opšte odredbe

Elementima sistema grijanja dodeljuje se oznaka koja se sastoji od oznake i serijskog broja u okviru ove šeme. Koje oznake se koriste?

Za neke grafičke simbole, dokument se odnosi na srodni GOST:

• Cevovodi treba odrediti prema GOST 21.206 - 93.

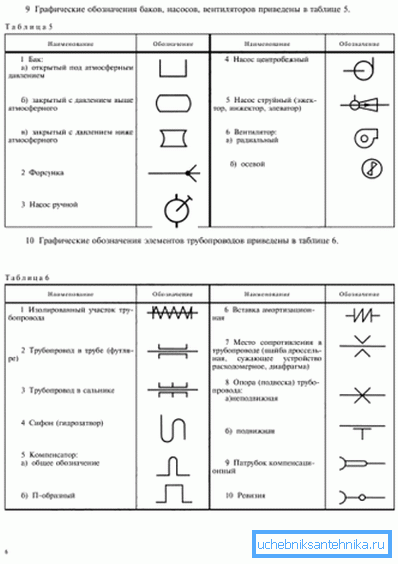

• Oznake kontrolnih ventila, prigušnica, zatvarača, radijatora itd. može se naći u GOST 21.205-93.

Pored toga, među opštim odredbama postoje i brojni dodatni zahtevi za crteže.

• Visina oznake označene su na linijama proširenja ili konturama elemenata.
• Šema aksonometrijskog grijanja može se vršiti na skali od 1:50, 1: 100 i 1: 200.

Lista određene opreme i parametara

Na šemi sastavljena od sopstvenih ruku, treba navesti sledeće:

1. Cevovodi sa prečnikom.
2. Toplotna izolacija cevovoda. Ona je grafički prikazana.
3. Nivoi osi svih cevovoda su relativni sa nula.
4. Bočice flaširanja (naravno, tamo gde su potrebne - u gravitacionim sistemima i kućama gornjeg flaširanja).

1. Ako u horizontalnim odeljcima flaširanja postoje praznine - veličine sekcija.
2. Podupire, spojne spojeve i suspenzije.

Važna tačka: u ovom slučaju, slika se isporučuje sa uklanjanjem polica, iznad koje označava tip elementa. Pod poljem treba navesti odgovarajući element elementa.

1. Zatvoreni ventili. U ovom slučaju se koristi polica za odlivanje, iznad koje je naznačen tip i prečnik (DN) armature. Ispod je oznaka elementa u katalogu.
2. Riseri i planeri (horizontalne sekcije) sa znakovima.
3. Radijatori, konvektori i ostali uređaji za grijanje.

Obavezno je navesti vrstu i osnovne parametre:

• Broj sekcija sekcijskog radijatora.
• Broj sekcija (cevi) registra i njegova dužina.
• Broj i dužina obrađenih cijevi.
• Za druge uređaje za grejanje - njihov tip.

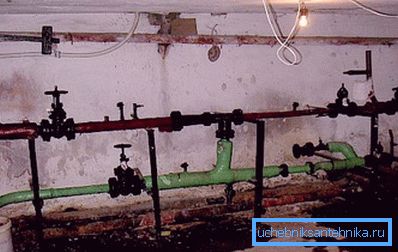

1. Oznake instalacija (kotlovi, peći sa izmenjivačem toplote, toplotne pumpe, sklopovi liftova, cirkulacione pumpe za grejanje itd.).
2. Ugrađeni uređaji (uljni čaši za kontrolu temperature i izlazi za ugradnju regulacionih ventila, omogućavajući mjerenje pritiska).
3. Sama instrumenata za merenje parametara sistema i merenje toplote.

Zanimljivo: GOST dozvoljava višenamjenskim zgradama da napravi detaljnu šemu samo za podzemni dio zgrade. U ovom slučaju se postavljanje ožičenja podizača i, ako je potrebno, dijagram ožičenja na potkrovlju izvode odvojeno. Uputstvo se odnosi na prekomernu složenost aksonometrijske projekcije svih komunikacija u, recimo, 16-kata zgrade.

Specifikacije

Standard postavlja niz uslova ne samo za crteže, već i za njihove specifikacije.

Elementi navedeni u specifikacijama treba uneti u njih u sljedećem nizu:

1. Oprema za grejanje (kotlovi, radijatori, itd.).
2. Zatvarači i regulacioni ventili (ventili, zaporni ventili, prigušnice, kontrolni ventili).
3. Ostali elementi sistema grejanja (odvodi od mulja, otvori).
4. Ugrađene konstrukcije (naočare i grane za regulacione ventile).

Zanimljivo je: po pravilu, u stvarnim uslovima, termometri i manometri nisu postavljeni u ugrađene strukture. Cena uređaja je dovoljno velika; u uslovima ne zatvaranja sigurno podruma u stambenim zgradama gdje je razumnije razbiti ih nakon merenja.

1. Cjevovodi (flaširanje, rerne, obloge).
2. Toplotna izolacija.

Cevovodi se unose u specifikaciju za svaki prečnik (po pravilu - za povećanje daljinskog upravljača). Različite krivine, prirubnice, krstovi za zavarivanje i vijke nisu unete u specifikaciju.

Zaključak

Nadamo se da će preporuke i normativne reference koje nam dati pomoći čitatelju u izradi i čitanju crteža (pogledati i članak Samostalni sistem grijanja: Karakteristike uređaja).

Kao i uvek, priloženi video će vam ponuditi dodatne informacije. Successes!
