Žica za cevi za grejanje - najbolje sredstvo za zamrzavanje

Na većoj teritoriji naše velike zemlje u zimskom periodu, postoji ozbiljan problem zaštite voda i kanalizacije od zamrzavanja. Polaganje cevi ispod tačke smrzavanja nije uvek moguće, plus za nepravilno zagrejane zgrade, kao što je dacha, uglavnom gubi svoje značenje.

Grejna žica za cijevi, u ovom slučaju biće najbolje rješenje.

Foto izolaciona cijev.

Zašto je to potrebno

Pre svega, počnimo sa činjenicom da ovaj metod ne zamenjuje tradicionalnu pasivnu izolaciju komunikacija. Činjenica je da pasivna izolacija ne zagreva strukturu, već samo usporava proces snižavanja temperature u sistemu.

Postavljanjem grejne žice za cevi obezbeđujemo optimalne temperature. Tabela prikazuje zavisnost debljine pasivne izolacije na delu cevi.

Odsek cevi
U mm 15 20 25 32 40 50 65
U inčima 1/2 3/4 1 11/4 11/2 2 21/2
Minimalna debljina izolacionog sloja cevi
U mm 20 20 30 30 40 50 65

Osim toga, dizajn sistema, pored proširenih cjevovoda, uključuje i uređaje za zaustavljanje, to su različiti ventili i zaporni ventili, na čijem području je moguće zamrzavanje. Cevi za grejanje žice uspešno rešavaju ovaj problem.

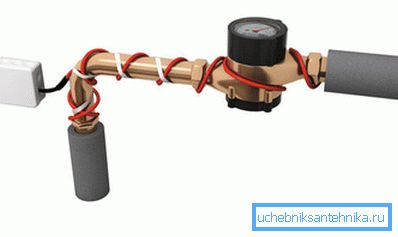

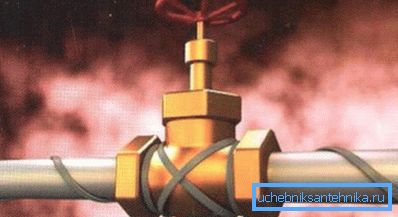

Zagrevanje dizalice.

Vrste grejnih kablova

Princip samog rada baziran je na banalnom porastu temperature provodnika uključenog u električni krug. Trenutno postoje 2 vrste specijalizovanih kablova, koji se razlikuju u principu rada i uređenja grejača.

Otporan kabel

Ova vrsta kablovskih proizvoda poznata je dugo vremena. Njegov rad je zasnovan na uključenju u zatvoreni krug grejne žice sa unapred određenim otporom. Izrađuju se obe žice sa jednim grejnim navojem i višežičnim kablovima. Uputstvo preporučuje da se u takve kruge uvedu termalni releji radi kontrole grejanja.

Slaba tačka ovih lanaca je da mogu biti samo određene, unapred određene dužine, kada se rezanje lanca prekida i sistem prestane da radi. Za određenu dužinu linije izabran je njegov poprečni presek jezgra, a ako je rezano i spojeno, čineći ga kraćim, nit će se zagrejati više i može se jednostavno zapaliti.

Osim toga, zabranjeno je prelaziti takve linije između sebe. To je isti kotao, samo duži.

Samoregulativni sistem

Rad ovog sistema zasnovan je na upotrebi naprednih tehnologija. Kabl se sastoji od 2 žice, između kojih je postavljen provodni polimer, au nekim izvorima se može nazvati poluprovodničkom matricom.

Kada se temperatura ambijenta smanjuje, polimer počinje da se zagreva više, a ne duž čitave dužine linije, ali samo u hladnom sektoru, za koji se naziva i pametni kabl.

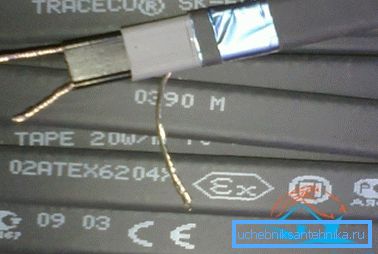

Foto-samoregulatorni kabl.

Pored toga, linije male dužine, koja su zapravo vikendice i privatne kuće, ne moraju da koriste dodatnu termostatsku opremu.

Takav kabl je mnogo lakši za instalaciju. Samoregulirajuća grejna žica za cijevi može se odrezati u sektore željene dužine. Plus se ne plaši raskrsnica ili prekrivača.

Važno: cijena samoregulacionog kabla je u prosjeku veća za četvrtinu od one otpornog kabla. Međutim, ovaj jaz je nadoknadio činjenicom da su otporni sistemi potrebni za ugradnju dodatne termostatske opreme.

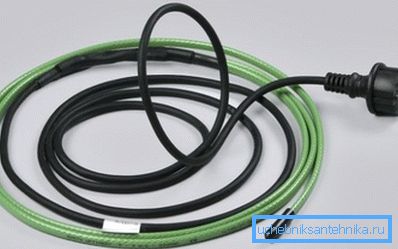

Za pametni kabl nije potreban termostat.

Suptilnosti instalacije

Moguća je montaža toplotne žice za cevi od spolja, tako i iz unutrašnjosti cijevi. Svaka metoda je dobra na svoj način, tako da morate odabrati zavisno od strukture strukture, prečnika cevi i svrhe sistema, kanalizacije ili dovoda vode.

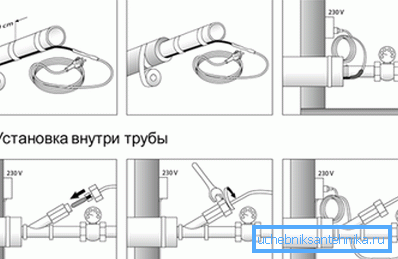

Šema unutrašnje i vanjske instalacije.

Unutrašnji izgled

  • Interni tip instalacije je poželjniji za već operativni sistem. Ovim pristupom vam ne treba iskopati cijev kako biste uspostavili vanjsko grijanje.
  • Osim toga, prenos toplote će se odvijati direktno u šupljinu cijevi, isključujući gubitak toplote kada se zidovi zagrevaju. Ovaj metod je pogodniji za vodovod, u kanalizaciji agresivnijeg okruženja, plus postoji opasnost od prevrtanja kablova.
  • Pozitivan faktor je to što je lakše prigušiti unutrašnju grejnu žicu za cijevi, iako je za njegovu instalaciju potrebno ugraditi dodatnu žlezdu u sistem, instalacija preko uređaja za zaključavanje strogo je zabranjena.
  • Za instalaciju, morate tačno da znate dužinu grejanja. Idealno je poželjno osigurati nit sa obe strane. Ali, po pravilu, dovoljno je ugraditi liniju u pravcu tečnosti. Takvi kablovi se lako oštete, tako da bilo kakve bore ili dodirne oštre uglove treba izbegavati, naročito u području kutije za punjenje.

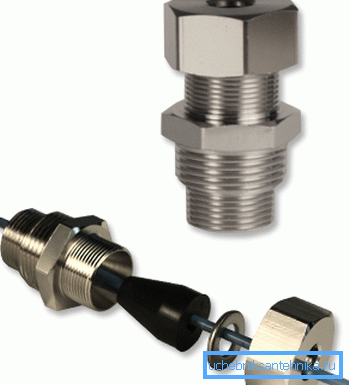

Kablovska uvodnica

Važno: u slučaju uvođenja u vodovodni sistem, treba voditi računa da se ovaj materijal sertifikuje u skladu s tim. Cijena takvih proizvoda je veća, ali njihovo zdravlje je skuplje.

Otvoreno grijanje

Žica za grejanje cevi napolju je mnogo lakša za popravljanje, može se uraditi čak i sa svojim rukama bez ozbiljnog stručnog usavršavanja.

Glavna stvar je da se isključi mogućnost mehaničkog oštećenja linije tokom rada.

  • Kabel treba fiksirati na površinu nosača pomoću posebne folije.. Obratite pažnju na to da je uobičajena kancelarijska traka ili traka za gradnju strogo zabranjena upotreba. U procesu ugradnje, ne zaboravite da se rezistentni kabl ne bi trebao presecati.
  • Može se fiksirati na različite načine, zmija, spirala, u jednoj ili više linija. Sve zavisi od potrebne zone snage i grejanja. Na početku, nit sa intervalom od 30-50 cm je fiksiran na tački preko svoje trake.

Zatim morate kompletno zalepiti celu traku na vrhu niti. Za zagrevanje kanalizacionog sistema dovoljno je dozvoliti jedan provodnik duž dna cijevi.

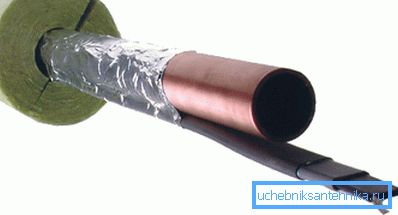

Folija za povećanje prenosa.

Savet: plastične cevi imaju malu toplotnu snagu, pa ih zagrejte teže. Da bi se povećao prenos toplote, preporučuje se pre-zavijanje cevi folijom. Folija je metal, a kada se zagreje, proširiti će površinu zagrejane površine.

  • Ako su senzori pod kontrolom temperature postavljeni u kolo, oni se mogu postaviti direktno na površinu cevi, ali ne u blizini niti, ali na određenoj udaljenosti. Inače, rele će konstantno izbaciti.

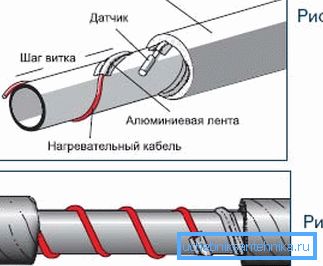

Instalacija termičkog senzora.

Važne poene

  • Ako je cev postavljena na dubinu veću od 50 cm i dodatno izolovana, preporučuje se instaliranje grejne žice za cijevi u područjima gdje prosječna temperatura u zimu pada ispod -15 ° S.
  • Promjer krivine kabla ne sme biti manji od 6 radija kabla.
  • Svi predstavljeni sistemi moraju biti opremljeni zaštitnim uređajem, isključivanjem u slučaju nužde ili RCD-om.

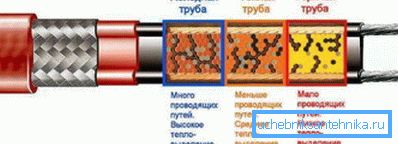

Evo kako radi polimerna matrica.

Video u ovom članku pokazuje suptilnosti montiranja grejnog kabla.

Zaključak

Kanalizacija i vodovod nije jedina oblast koja koristi ovu tehnologiju. Sada se široko koristi za zagrevanje krova, kao zaštitu od rasta ledenica na odvodima i još mnogo toga.

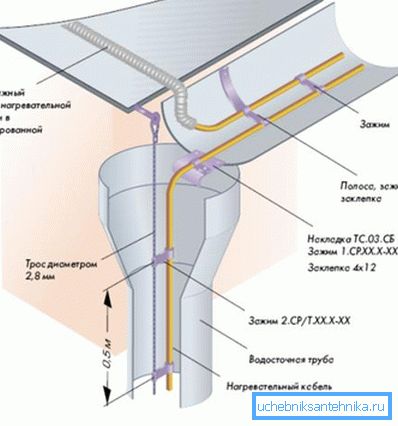

Alternativna upotreba.
