Zavarivanje zavarenih cijevi: tehnologija i oprema

Ovaj članak govori o tome kako obaviti zavarivanje zavarenih cevi. Ne pretenduje se da je potpuna: to je samo autorski pokušaj da prezentira svoje znanje i praktično iskustvo, dodajući ga u prtljag čitaonog znanja. Moramo se upoznati sa nekim od nijansi tehnologije i opreme koja se koristi za zavarivanje.

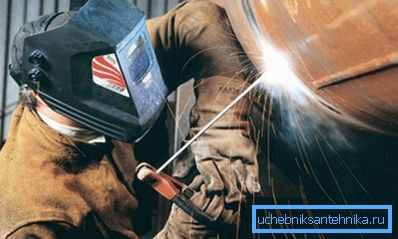

Zavarivanje spojeva cevovoda.

Vrste cijevi

Koji od popularnih materijala koji se koriste za izgradnju cevovoda za razne namene, kuvani?

  • Čelik. Za njihovo povezivanje na terenu koristeći gas (acetilen) i električnu, ili zavarivanje luka cjevovoda.

Međutim: kočnice za vodosnabdevanje, na primjer, gdje je bolje kuhati sa gasom sa rukavima - utičnicama. Žica za zavarivanje ispunjava prostor između unutrašnje površine rukava i spoljne površine cevi; zahvaljujući većoj debljini šiva koja više može da se odupre koroziji.

  • Plastika. Da bude precizan - pritisak polietilena i polipropilena. Mnogo je manje uobičajeno (i, shodno tome, pripremljeno) egzotično kao polibuten (PB) ili polivinilfluorid (PVDF). Istovremeno, zavarivanje spojeva cijevi se uglavnom koristi za cjevovode velikih prečnika; Za male sekcije koriste se spojni spojevi.

Čelik

Razmotrimo obe metode zavarivanja čeličnih cevovoda.

Gas

Glavni alat za gasni zavarivač je uređaj koji se sastoji od gorionika, cilindara - acetilena i kiseonika - i creva visokog pritiska.

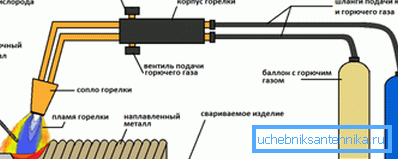

Šema uređaja i principa zavarivanja gasom.

Od zaštitne opreme potrebne su čaše i odela gustog plamena otpornog materijala. Za sečenje i montiranje delova, gorionik može biti zamenjen rezačem koji se razlikuje od gorionika prisustvom rezne slavine (to vam omogućava da kreirate uski kiseonik pod visokim pritiskom unutar baklje).

Kako spojiti okretne cijevi cevi?

  1. Gorionik je podešen na stabilnu sijalicu sa sjajnim sjajnim sjajem duž cijelog dijela. Dimljeni i tamni, plavi, plamen je jednako beskoristan: u prvom slučaju, acetilen ne gori potpuno zbog nedostatka oksidacionog sredstva, u drugom slučaju, višak kiseonika opet dovodi do pada temperature.
  2. Krajovi (poželjno sa uklonjenim šrafovima) se zagrevaju u malom prostoru do trenutka kada se čelik stopi.
  3. Žica za zavarivanje dovodi se do raskoraka između zavarenih krajeva, a kapljice taline od njega se vuku na površinu rastopljenog kraja, stvarajući most između dijelova koji treba spojiti. Zamenjivanjem zone reflow, zavarivač formira ravnomerni sloj oko celog obima.

Kako je zavarivanje fiksnih cjevovoda u blizini zidova i drugih struktura koje ne dozvoljavaju ulazak sa zadnje strane?

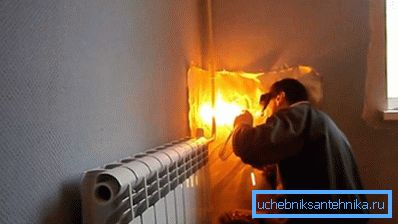

Zamena sekcije grijača za grejanje u uglu.
  • Uz pomoć običnog ogledala. Instalirana je tako da je vidljiva pozadina cevi.

Glavni problem je u tome što se varalica teško prilagođava sređenosti vidljivih pokreta; sposobnost dolaska sa dugim iskustvom. Ako po prvi put pokušavate da zavarite fiksni šiv sopstvenim rukama, ne pokušavajte da radite ovaj rad uz pomoć ogledala.

  • Kroz prozor seče na prednjoj strani cevovoda. Zadnja strana šava se kuva unutra, nakon čega se fragment prozora savija na prvobitni položaj i pere se.

Kako je zloglasni rukav zavaren? Da, baš kao stražnji zglob. Jedina suptilnost je visokokvalitetno zagrevanje cevi unutar: kako bi veza bila jaka, njegova površina mora biti topljena.

Electric

Ovde su alati transformatori zavarivanja, držač elektrode i par žica. Zaštitna oprema zahtijevaju dielektrične rukavice, odijelo od gustog negorljivog materijala i masku sa tamnim staklom (vidi i članak iz polimernih cijevi: kako odabrati odgovarajući materijal za izgradnju inženjerskih mreža).

Napomena: električni luk zrači u veoma širokom spektralnom opsegu. Suštinski deo zračenja je ultraljubičast. Pokušavajući da kuvate na prvi pogled, bez naočara, koštaće vam nesretnu noć zbog jakih pukotina u zapaljenoj mrežnjači; osoba će takođe dobiti teške opekotine slične onima na suncu.

Suština metode je u stvaranju konstantnog ili prekinutog luka između elektrode i delova koji se zavaravaju, koji nastaju usled činjenice da transformator stvara značajnu potencijalnu razliku. Luk topi ivice dijelova koji se spoje; u isto vreme, metal elektrode se prebacuje u polje zavarivanja, formirajući šav.

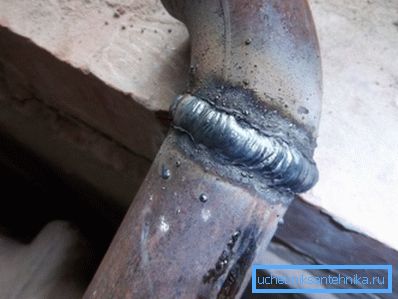

Električni zavar.

Zapravo, umetnost zavarivača se uglavnom svodi na sposobnost održavanja luka, sprečavajući da se elektrode drže delova sa niskom strujom zavarivanja ili da ih zapale sa precijenjenim.

Elektrode za zavarivanje imaju sloj neprevodnog materijala.

Njegova funkcija je dvostruka:

  • Premaz služi kao dielektrik koji vam omogućava da zapali luk pražnjenja. U suprotnom, zavarivač bi morao da drži žarnu elektrodu na stalnoj udaljenosti od šava, što je, vi vidite, nerealno.
  • Pored toga, kada se spali, stvara se šljaka na površini zavara, čime se štiti stani metal od prekomerne hemijske aktivnosti atmosferskog kiseonika. Na primer, izgaranje od ugljenika u metalnom ključanju je prilično sposobno da šiv bude preteran duktilni. Nakon hlađenja, šljaka, koja ima nisku mehaničku čvrstoću, lako se uklanja sa površine čekića, nabira ili očisti brusnom mašinom.

Sigurnost

Koje osnovne mere sigurnosti treba poštovati prilikom obavljanja zavarivačkih radova sa gasnim i električnim zavarivanjem?

  • Čuvati vrh gorionika ili plamenika. Zapaljivanje sa metalnim prskanjem može dovesti do preokreta uticaja eksplozije mešavine gasa u creva.

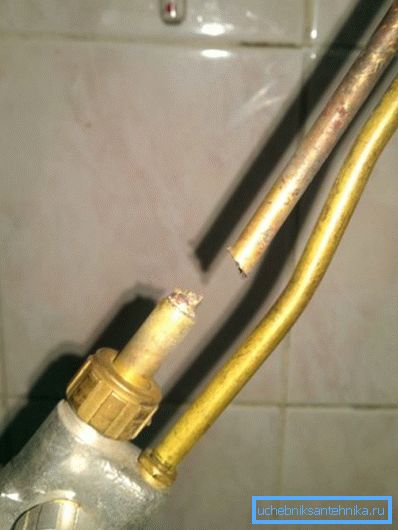

Ponekad mesto eksplozije postaje gorionik.
  • Osigurajte nepropusnost priključaka na priključcima. Propuštanje i paljenje acetilena (ili propana, koji se koristi za sečenje metala) može oštetiti oba creva, koja u zatvorenoj prostoriji dovode do brzog sakupljanja eksplozivne smeše.
  • Praćenje odsustva curenja na dizalicama cilindara tokom rada i skladištenja. Koji je razlog za ovo uputstvo - mislim da ne možete objasniti.
  • Izbegavajte da radite u podmazanoj odeći, a naročito u uljanim rukavicama. Za paljenje goriva i maziva čak ni potreban plamen: dovoljan kontakt sa čistim kiseonikom.
  • Prilikom pomicanja cilindara koristite nosila ili kolica. Cilindar koji se spušta ventilom verovatno će ga pretvoriti u nekontroliranog raketnog projektila koji teži nešto manje od centara.

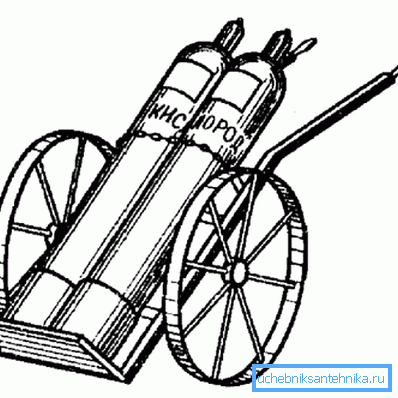

Kolica za transport plinskog zavarivanja.
  • Tokom rada na utovaru cilindara vrijedi ukloniti bilo koji nakit, prije svega - vjenčano prstenje. Potražnja može izgledati komično, međutim, ona je pretrpela iskustvo mnogih zavarivača koji su izgubili prste zbog prstena zakačenog na ventil.
  • Svi radovi sa električnim zavarivanjem se izvode na suvom podu. Na metalnoj podlozi moraju se koristiti gumene podloge.
  • Vodoinstalacije pre zavarivanja ne samo da su isključene, već i da se odbace. Kvarljiva voda može izazvati ozbiljne opekotine kao i električni udar kada udarite na lonac i držač.

Plastika

Kako je zavarivanje polietilenskih cevi i proizvoda od polipropilena? Oh, sa radom na čeliku, to nema veze. Suština metode je u taloženju spojenih krajeva i njihova kombinacija sa malom stezaljkom.

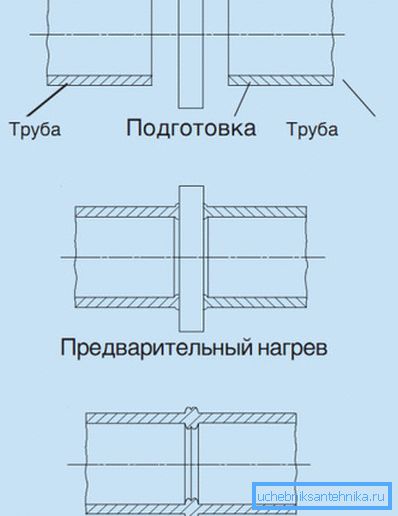

Nešto ovako.

Dalji rad će se obaviti molekularnom difuzijom - jednostavno ne morate dodirivati ​​zglob neko vreme.

A šta je sa spojnicama? Princip je sličan; jedina razlika je u tome što nisu zavareni krajevi cijevi koji se spoje, već predplastena spoljna površina cijevi i unutrašnja - spojnice.

Kada se koristi zavareno zavarivanje i kada se koriste spojnice?

Jednostavno: kako bi se plastična cijev zaspala, njen prečnik treba da bude jednak ili veći od 50 mm, a debljina zida treba biti najmanje 4 mm.

Oprema

Najjednostavniji aparat za zavarivanje polietilenskih cevi je tzv. Ogledalo, grejni element u obliku ravne palačinke. U ovom kapacitetu se često koriste univerzalne lemilice za lemljenje, koje omogućavaju izradu spojnih spojeva: njihov ravno grejanje se isporučuje sa mlaznicama za cijevi i priključke različitih prečnika.

Važno: pošto takva oprema ne obezbeđuje precizno centriranje, zavarivanje polietilenskih cevi na ručnim lemljenjima je dozvoljeno samo za cevovode pod niskim pritiskom (cjevovodi za letnje vodove, samonavojne kanalizacije malih promjera).

Ozbiljni aparati za zavarivanje omogućavaju mehaničko centriranje i stezanje cijevi. Sa prečnikom cevovoda od 250 milimetara, hidraulika mora doći do spašavanja: pošto su prečnik i debljina zida dovoljno veliki, kako bi se obezbedilo precizno poravnanje i stezanje bez nje, vrlo je problematično.

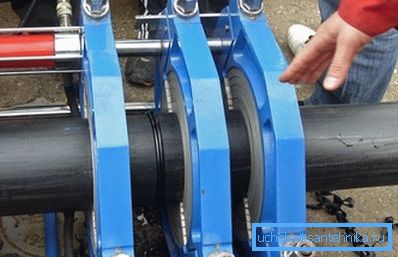

Hidraulični cilindri stisnuće krajeve cevi.

Tehnologija

Koja je tehnologija zavarivanja cevi od polietilena sa velikim prečnikom cevi prečnika preko 150-200 mm?

  • Cevi su montirane u prstima i centrirane.
  • Njihovi krajevi su obrađeni mehaničkim pločama.
  • Provera poravnanja i veličine praznine.
  • Grelni element zagreva krajeve, nakon čega se uklanja iz zone zagrevanja.
  • Cijevi su spojeni pod pritiskom. Sila stezanja je oko 1,5 kgf / cm2.
  • Nakon hlađenja, uklanja se talina (tlo ekstrudirano na šav); interfejs je tlo.

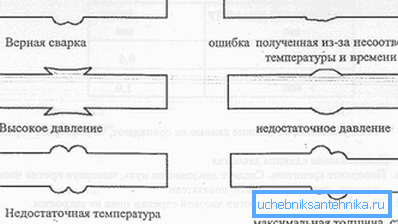

Oblik grata može ukazati na tehnološke greške.

Temperatura grejnog elementa i vreme grejanja određuje debljina zida zavarenih cevi. Evo brzine zavarivanja spojeva cijevi od polietilena za čitav raspon vrijednosti debljine.

Debljina zida mm Temperatura ogledala, S Trajanje grejanja, s
4.5 i manje 210 45
4,5 - 7,0 207 45 - 70
7.0 - 12.0 200 70 - 120
12.0 - 19.0 197 120 - 190
19,0 - 26,0 193 190 - 260
26.0 - 37.0 192 260 - 370
37.0 - 50.0 191 370 - 500
50.0 - 70.0 190 500 - 700

Naravno, tu postoji i niz suptilnosti.

  • Podloga na kojoj se vrši zavarivanje mora biti kruta i sprečiti pomeranje kada se šiv solidida. Drveni štitovi su korišćeni na drvetu.
  • Maksimalno aksijalno pomeranje ne sme biti veće od 1/10 debljine zida.
  • U vetrovitom vremenu, zadnji stubovi cevi su utišani kako bi se izbjegli uvlači koji mogu dovesti do nejednakog zagrijavanja šiva.
  • Pre fiksiranja, krajevi cevi treba obrisati krpa bez vlakana.
  • Označavanje povezanih dijelova cevovoda kada su fiksirane u šasiji treba da bude u jednoj liniji i pogledati gornju hemisferu.

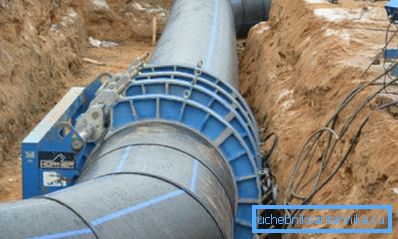

Fotografija obuhvata proces zavarivanja dela vodovoda.

Šta izgleda zavarivanje HDPE cijevi prilikom korištenja ručnih alata?

Princip je isti:

  1. Krajevi povezanih cevi završavaju striktno pod pravim uglom prema uzdužnoj osi.
  2. Istovremeno i striktno pod pravim uglovima pritiskaju se na ogledalo zagrejano na 220 ° C u trajanju od 20-30 sekundi.
  3. Tada se krajevi sile pritiskaju jedni na druge i drže se u ovom položaju 40-60 sekundi.
  4. Otvor se uklanja nakon potpunog hlađenja pomoću oštrog noža.

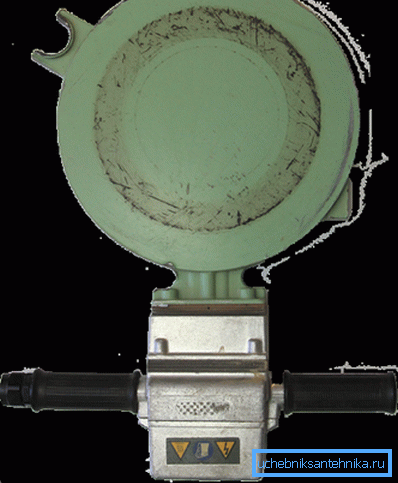

Ručno lemljenje za cevi PND.

Cijene

Koliko košta za zavarivanje PND cjevovoda koristeći industrijsku opremu?

Cijena predvidljivo zavisi od prečnika cjevovoda. Nudimo citat jedne od moskovskih kompanija.

Prečnik, mm Troškovi jednog spoja, rub
63 200
75 250
90 300
110 400
125 600
140 650
160 900
200 1100
250 1700
315 2200
400 3300
450 3900
500 4900
630 5800
800 8600

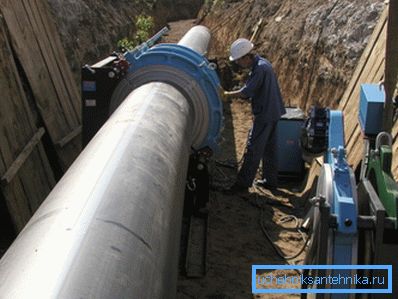

Sa prečnikom cevovoda od 800 mm na radni dan, može se napraviti najviše osam spojeva.

Zaključak

Kao što je već pomenuto, materijal koji se nudi čitaocu ne tvrdi da pokriva sve moguće tehnologije i rešenja. Ovo je samo pokušaj autora da podeli svoje skromno iskustvo i znanje (pročitajte i članak Viniplast tube - karakteristike i opseg).

Kao i obično, dodatne informacije mogu se naći u prilogu ovog članka. Successes!
