Zavarivanje hdpe cijevi: tehnologije, oprema i materijali

U ovom članku ćemo pričati o tome kako i sa upotrebom opreme koja se vrši zavarivanje HDPE cijevi. Tema članka je relevantna, pošto su sistemi vodosnabdevanja i kanalizacije, sastavljeni od polietilena, sve više traženi.

I to nije iznenađujuće, jer je cena polietilenskih struktura danas veoma atraktivna, čak iu poređenju sa troškovima analoga polipropilena. Ali pre nego što pređemo na opis procesa zavarivanja, razmotrimo koji su materijali koje moramo kombinovati u jedan sistem vodosnabdevanja.

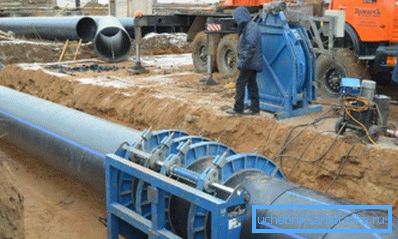

Rad opreme za zavarivanje na terenu

Glavne karakteristike materijala koji se koriste

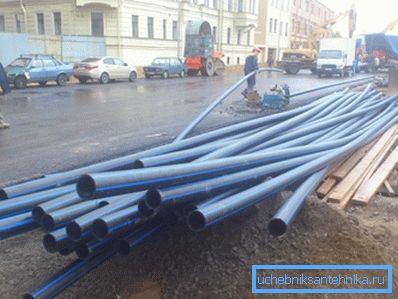

Odseke cevi za uređaj za vodosnabdevanje

HDPE cijevi su izrađeni od polietilena niske potrošnje, što osigurava njihovu otpornost na mehanička opterećenja u kombinaciji sa elastičnosti.

Ovaj tip polietilenskih cevi je pronašao široku primjenu u izgradnji bez pritiska i cjevovoda sa temperaturom transportiranog medija ne većim od +40 ° C. Osim toga, polietilen sa niskim pritiskom se može koristiti za distribuciju gasa i kanalizaciju, pod uslovom da su cijevi hemijski otporni na transportne medije.

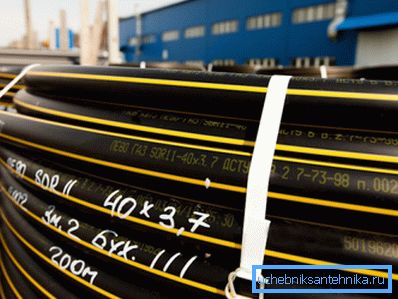

Gas PND cev u uvali

U proizvodnji HDPE cevi koristi se polietilen PE80 i 100. Takvi materijali su u skladu sa zahtevima GOST 18599-2001 (uređaj za dovod vode) i zahtevima GOST R 50838-2009 (izgradnja gasovoda).

Za razlikovanje gasnih cevi iz vode omogućeno je obeležavanje i bočni pojas. Za vodu - traka je plava, a za plin - žuto.

Važno: Plinske cevi mogu se koristiti za ugradnju sistema gasa i vode. Istovremeno, korišćenje vodovodnih cevi za transport gasa je neprihvatljivo.

Cevi od polietilena niske pritiske su inicijalno namenjene za podzemnu ugradnju, ali ako je potrebno, može se koristiti za vanjsku ugradnju. Proizvod se prodaje u segmentima od 12 metara i uvala od 100 i 200 metara.

Važno: Cev koja je nabavljena u kalemu, mnogo pre početka zavarivanja, treba postaviti na ravnom tlu za ispravljanje.

Veza se može napraviti na dva načina:

  • trajno povezivanje zavarivanjem ili korišćenje elektrofuzije;
  • Odvojiva veza pomoću specijalnih kompresionih fitinga za cijevi.

Ako se odvojivi priključak može koristiti za instalaciju vodovoda, onda je u izgradnji sistema za gašenje požara dozvoljeno samo zavarivanje cevi.

Oprema za spajanje sa buttom

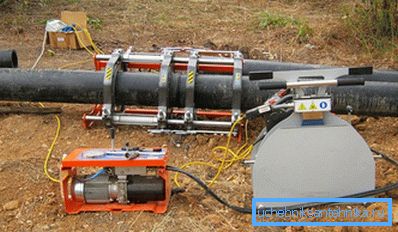

Mašina u procesu zavarivanja

Oprema za zavarivanje PND potkonstrukcionih cevi predstavljaju mašine za rad u stacionarnim ili uslovima na terenu. I one i druge modifikacije sastoje se od rama (postelja), na kojem se nalaze centrirajuće stezaljke, omogućavajući uzdužni pokret delova koji se lete.

Oprema je opremljena grejačnim elementom, čiji se perimetar ponavlja spoljašnji prečnik cevi. Pored toga, komplet sadrži uređaj za poravnavanje krajeva. Ovo je mehanički alat koji istovremeno poravna oba kraja.

Stacionarni uređaji, po pravilu, potpuno su mehanizovani i kretanje cevi duž okvira se vrši pomoću priključaka. Neke mobilne mašine ukazuju na potrebu za ručnim kretanjem lemljenih elemenata.

Butt tehnologija zavarivanja

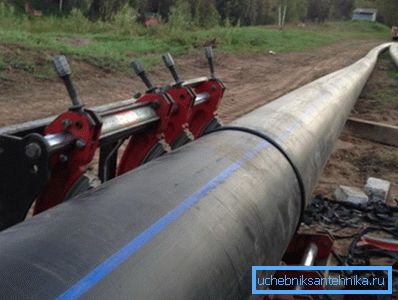

Spremni spoj nakon uklanjanja spona

Takvo zavarivanje HDPE cijevi s vlastitim rukama bitno je za izgradnju sistema prečnika 50 mm i više.

Savet: Kao što je već pomenuto, za izvođenje zglobnog zgloba će vam trebati mašina za zavarivanje, čija cena je visoka. Dakle, takvu opremu koriste stručnjaci, a vodoinstalateri novca mogu iznajmiti visokotehnološki uređaj.

Tehnologija spajanja polietilenskih proizvoda od kraja do kraja je grejanje krajnjih rezova na tačku topljenja i do pristajanja pod pritiskom. Snaga dobijenog šava je dovoljna za dugotrajno funkcionisanje zgloba, ali pod uslovom da se ovaj zglob upotrebljava stacionarno.

Šema lemljenja od kraja do kraja

Instrukcije za zavarivanje su sledeće:

  • Krajevi cevi su isečeni pod pravim uglom i uklopljeni u mašinu tako da se jedan kraj nalazi naspram drugog;
  • Osim toga, zavareni elementi su fiksirani metalnim hvatačima. (dva centrirajuća obujmica sa obe strane) u položaju u kojem će biti pričvršćeni;
  • Uređaj se postavlja između krajeva, izravnavajući krajeve cevi pod pravim uglom;
  • Zatim između postavljenih krajeva ugrađen je grejač., koji zagreva perimetar polietilenskih cevi do radne temperature;
  • Zatim, grejač se ukloni, i rastopljeni krajevi se pritiskaju 2-3 minuta pod visokim pritiskom;
  • Nakon što se polimerni materijal ohladi, zglob nije samo jak, već i estetski sloj.

Zavarivanje elektrofuzijom

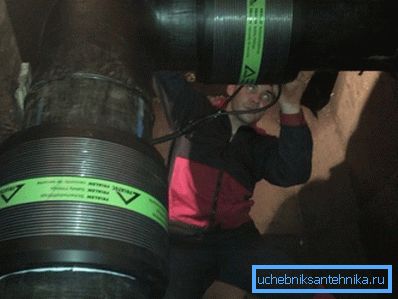

Priključak velikog prečnika elektrofuzije

Ovaj tehnološki proces omogućava sakupljanje polietilenskih cevi u jednom sistemu, uzimajući u obzir visoku čvrstoću priključka. Uputstvo za radove zavarivanja je jednostavno i omogućava mogućnost samog samog rada, bez potrebe za uslugama profesionalnih stručnjaka.

Princip povezivanja dvije cijevi u jednu cjelinu sastoji se od primjene napona na spiralu spojenoj u spojnicu cijevi. Zahvaljujući tome, spojnica se zagreva do željene temperature i topi se. Kako bi se talila polimerna spojnica, koristi se poseban aparat, koji snabdeva potreban napon oblikovanom elementu.

Među prednostima tehnologije, treba napomenuti:

  • lakoća primene zavarivanja u poređenju sa mašinskim lemljenjem;
  • veća otpornost na mehaničke deformacije u poređenju sa zglobom;
  • mala standardna veličina i težina mašine koja omogućava izvođenje radova u uslovima na terenu;
  • mogućnost spajanja zglobova sa malim srednjim razmakom.

Tehnologija elektrofuzionog zavarivanja

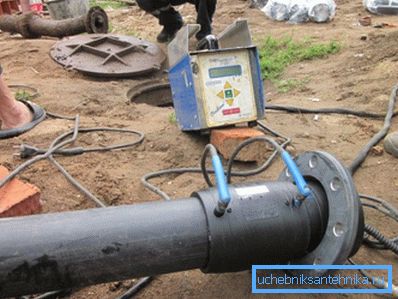

U foto-zavarivačkoj spojnici
  • Polietilenske cevi se nalaze na istom nivou relativno jedni prema drugima. Ako u setu postoje posebni podesivi držači za vodiče, mi ih koristimo, ako ne, upravljamo improvizovanim sredstvima.
  • Presečite krajeve specijalnim sekačem, koji omogućavaju sečenje pod uglom od 90 °.

Važno: Ne možete sječiti cijev pomoću noža ili pile, jer neće biti moguće postići optimalni kvalitet i ravnost reza.

  • Korišćenjem krpe bez vlakana i odmašćivača na bazi alkohola, pažljivo obrišite krajeve spolja i iznutra.
  • Na svakoj od cevi merimo rastojanje od kraja jednake polovini spojnice i obeležimo ga posebnim belim markerom.
  • Na celom izmerenom rastojanju uklonimo površinski sloj. Za ove svrhe koristimo specijalni strugač, koji je uključen u paket za zavarivanje.

Važno: U takvim slučajevima ne smije se vršiti takav rad koristeći štipaljke, jer pojedinačna zrna abraziva u polietilenu će učiniti lemljenje neosvetljene.

  • Na mernoj ivici, na kojoj se završava spojnica, postavljamo specijalnu stezaljku, koja će naknadno omogućiti pozicioniranje cijevi.
  • Očišćeni dio cijevi je odmašćen.
  • Instaliramo spojnicu na oba kraja i uključimo opremu za zavarivanje HDPE cijevi. Lemljenje traje oko 4 minuta, a potrebno je oko 10 minuta da se ohladi plastika.

Zaključak

Kao što ste mogli da vidite, povezivanje HDPE cijevi s vlastitim rukama nije toliko teško ako imate odgovarajuću opremu. Više korisnih informacija koje su korisne prilikom instalacije možete pronaći tako što ćete gledati video u ovom članku.
