Zavarivanje cjevovoda: materijali i tehnologije

Koji materijali su zavarene cijevi? Kako izgleda tehnologija za izradu zavarenih spojeva u svakom slučaju? Kako treba zavarivati ​​cevovod prema GOST-u? U članku ćemo pokušati odgovoriti na ova pitanja.

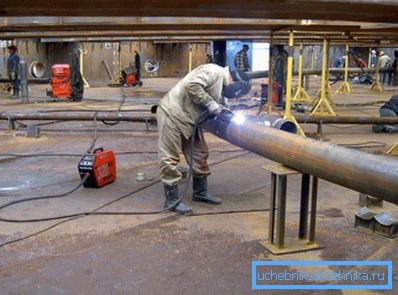

Zavarivanje cjevovoda.

Lista materijala

Prvo, saznajte koje cevi vam omogućavaju povezivanje zavarivanjem.

  • Čelik je tradicionalni materijal, koji je na neki način izgubio svoju bivšu popularnost na pozadini širenja polimera. U takvim uslovima na terenu se skuplja električnim i gasnim zavarivanjem.

Nuance: pocinčane cevi su poželjno povezane nitima. Zavarivanje prekriva zaštitni sloj cinka u području šavova.

  • Polietilenske cevi povezuju niskotemperaturno zavarivanje.
  • Cevovodi od polipropilena su takodje zavareni, ali u ovom slučaju zglobovi se izrađuju ne zglobovima, već su zvono..

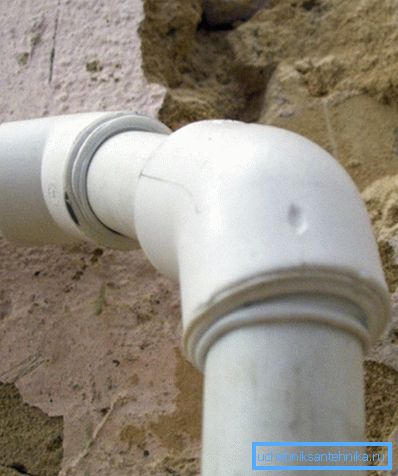

Priključci se koriste za utičnice.

U tom redosledu, upoznaćemo se sa tehnologijom zavarivanja.

Čelik

Kao što je već pomenuto, električna energija i gas se koriste za zavarivanje.

Gasno zavarivanje

Mašina za zavarivanje se sastoji od dva cilindra (kiseonika i acetilena), par creva visokog pritiska i baklja sa parom ventila koji regulišu protok gasa.

Razmotrite kako se vrši sam zavarivanje:

  1. Creva sa gorionikom su povezana sa cilindrima, nakon čega se njihovi ventili otvaraju. Za zaptivanje veze između cilindara i creva, postavljena je fluoroplastična podloška ispod spojne matice.
  2. Napojni ventil za acetilen blago otvara gorionik, nakon čega se zapali.
  3. Snabdevanje kiseonikom je regulisano kako bi se dobio stalni plavi plamen s sjajnim sjajem u centru. Crvena boja plamenika znači nepotpuno sagorijevanje acetilena, tamno plavog plamena - višak kiseonika.
  4. Zavarene ivice cevi se zagrevaju dok se površina ne topi; pošto čelik počinje da se topi, žica za zavarivanje se ubacuje u plamen baklje. Kapljice kaplje se pomeraju sa njega u polje zavarivanja, postepeno povezujući cijevi.

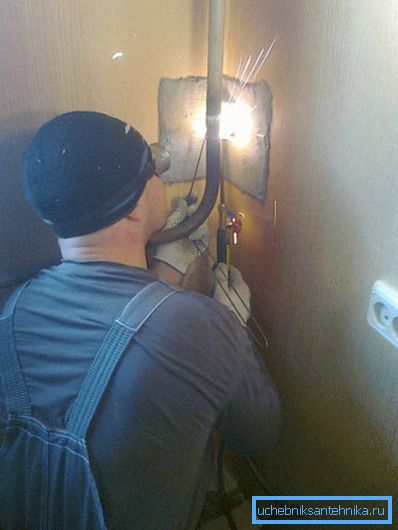

Zamena zavarivanja gasne cevi.

Pažnja: radovi zavarivanja se vrše u prozirnim očima i gustom odjeću vatrostalnog materijala. Uputstvo je povezano sa činjenicom da prilikom grejanja i podrezivanja ivica često idu vazdušni prsti i metalne prskalice.

Kada vrše zavarivanje sopstvenim rukama, savetnik novinara za gas će neminovno imati veliki broj problema.

Pokušaćemo da opišemo odluke nekih od njih.

  • Za sečenje, željeni deo cevi se prvo zagreva do belog sjaja i početka taljenja površine; onda, kada je rastojanje od mlaznice gorionika do cevi oko 1 cm, snabdevanje kiseonikom se povećava pomoću ventila. Taj mlaz se topi. Inače, ovaj posao je pogodniji za izvođenje, zamjenjuje gorionik s bakljom: pored snažnije sijalice, omogućava vam da prilagodi tok reznog kiseonika pomoću odvojenog ventila.

Korisno: ne samo da se acetilen može koristiti za sečenje, već i više dostupan propan. Relativno niska temperatura plamena nadoknađuje veća snaga plamenika.

  • Fiksni šavovi (na primjer, prilikom zamjene dijelova podizača na zidu) vrši se ogledalo. Istovremeno, potrebno je konstantno prilagoditi svoje radnje uzimajući u obzir sakralnost vidljivih kretanja.
  • Alternativni način za izvođenje ne-savijenih šavova je sječenje prozora u cevi. Na prednjoj strani napravljen je urez u obliku slova U; onda se iseckani jezik izvlači. Nakon što je šav u zavarivanju iznutra, jezik se savija nazad na mesto i pere se.

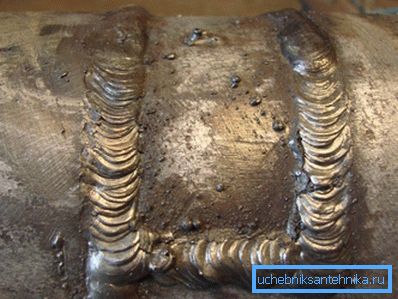

Prozor ili hirurški šav.
  • Cijevi debljih zidova (sa zidovima od 3-4 mm debljine) se ne koriste u principu sa gasom. Metal takve debljine može samo zagrejati sekač, što, razumijete, je beskorisno za naše potrebe.

Električno zavarivanje

Komplet alata uključuje transformator za zavarivanje, par kablova i držač za elektrode. Elektroda za zavarivanje je tanka čelična šipka prevučena dielektričnim materijalom, koji se na temperaturi električnog luka pretvara u rastopljenu šljaku.

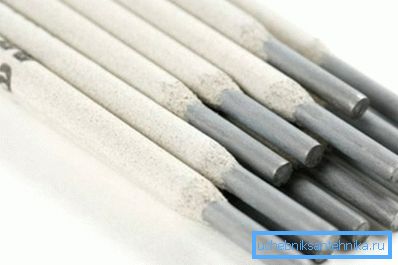

Elektrode za zavarivanje.

Zašto nam treba elektroda?

Postoje dva razloga.

  1. Debljina sloja omogućava, kada se držač približava sa kosim uglom prema cevi, da zapali i održava električni luk. Bez njega, zavarivač bi morao da drži neprekidno topljenje elektrode na stalnom rastojanju od 0,5-2 milimetara od šava, što bi, vidjet, bilo malo više nego dosadno.
  2. Pored toga, talasasti premaz (šljaka) štiti čeličnu talenu od kontakta sa atmosferskim kiseonikom i kompletnim sagorevanjem ugljenika, što bi uticalo na mehaničke osobine zavara.

Proces zavarivanja krajeva cevi zahteva izvesnu vještinu: da se spriječi spaljivanje luka, izbjegavanje lepljenja elektrode i spaljivanje zidova cijevi, teže je nego što se čini.

Cijevi debljim zidovima trebaju preliminarno preklapanje.

Nakon što se šav ohladi, očisti se od šljaka i vizuelno se pregleda zbog mogućih defekata.

Sigurnost

I gas i struja su potencijalno opasni za zdravlje i život zavarivača.

Pravila o zaštiti na radu su bukvalno napisana krvlju, a troškovi nepoštovanja mogu biti veoma visoki.

  • Kada utovarujete cilindre, uklonite vjenčano prstenje i drugi nakit iz ruku ako ih nosite. Nenadni pad cilindra više od jednom, a ne dva, doveli su do činjenice da je osoba koja je uhvatila prsten kod ventila izgubila prst.
  • Prostor u kojoj se gasava kuvana treba aktivno provetravati. Pored činjenice da kada se oslikane ili pocinčane cijevi zagrevaju, puno izuzetno štetnih supstanci se oslobađa, vrijedi zapamtiti mogućnost curenja izuzetno eksplozivnog acetilena.
  • Crijeva za zavarivanje se ne smeju spojiti. Svaka veza je potencijalno curenje ili odvojka od slučajnog kretanja.
  • Mlaznica gorionika zahteva periodično čišćenje. Ako je zagušeno dimom, skalom ili metalnim prskanjem moguće je povratno udare - eksplozija mešavine acetilen-kiseonik u samom gorioniku ili u crevima.

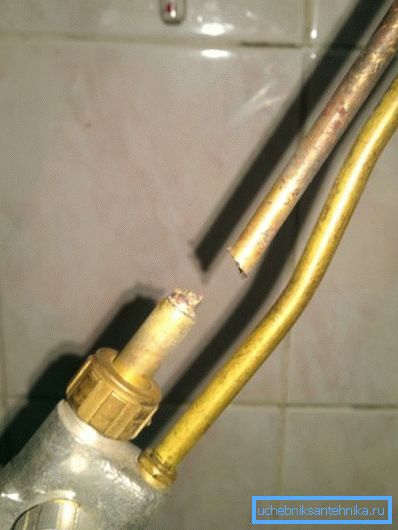

Gorionik nakon udarca.
  • Maska za zavarivanje je neophodna čak i za pričvršćivanje, a da ne spominjemo šavove zavarivanja. Kuk vpriglyadku - to znači da se oslobodite neplodne noći sa teškim bolom u očima. Koža na licu takođe gori kao opekotine: spektar zračenja luka uključuje ultraljubičastu svetlost.

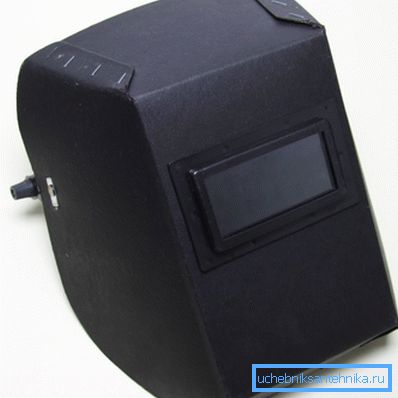

Zaštitna maska.

Uzgred: ako opeknete oči lukom za zavarivanje, operite ih sapunom. Postupak je neprijatan i bolan; Međutim, bol od opekotina će ukloniti rastvor sapuna.

  • Potrebno je kuhati električnim zavarivanjem samo u gustim i suvim rukavicama. Oni će vas spasiti od opekotina s prskanjem od metala i žlijezda. Osim toga, kočnica vam neće dozvoliti da držite držač i uzemljenu cev rukom.
  • Radovi na zavarivanju treba izvoditi na suvoj dielektričnoj osnovi. Ako ovo nije moguće, moraju se postaviti najmanje visoke gumene čizme.

Polietilen

Tehnologija zavarivačkih cjevovoda od polietilena se veoma razlikuje od zavarivanja na metal.

Ukratko - izvršavaju se sledeće operacije:

  • Ivice cijevi ili cijevi bez socket-a i ugradnje su strogo pod pravim uglovima prema uzdužnoj osi i očišćene od čipsa, ostataka i prljavštine.
  • Zatim se pritiskaju na ravno grejanje (ogledalo) sa ne-lepljivim premazom zagrejanim na 200-220 stepeni.
  • Nakon što polietilen počne da se topi, ogledalo se uklanja, a krajevi se pritiskaju zajedno sa silom od oko 1,5 kgf / cm2. Molekularna difuzija podrazumeva dalju sudbinu šava: talina polietilena pretvara u jednu celinu, a nakon hlađenja, šav ima malo čvrstoće od monolitne cevi.

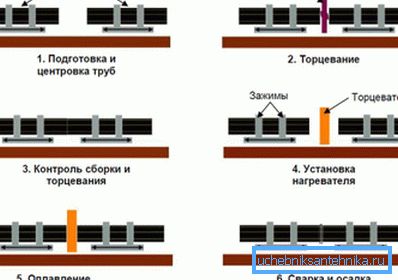

Tehnologija zavarivanja.

Koliko dugo se zajednički zagreva i hladi zavisi od debljine zida cevi koje se zavaruju.

Debljina zida mm Trajanje grejanja, s Trajanje rashladnog zgloba pod pritiskom, s
4.5 45 6
4.5 - 7 45 - 70 6 - 10
7 - 12 70 - 120 10 - 16
12 - 19 120 - 190 16 - 24
19 - 26 190 - 260 24 - 32
26 - 37 260 - 370 32 - 45
37 - 50 370 - 500 45 - 60
50 - 70 500 - 700 60 - 80

Napomena: u slučaju da čitač propušta jasan obrazac - trajanje grejanja je jednako debljini zida pomnoženom sa 10 u milimetrima.

O zavarivanju polietilena korisno je znati nekoliko stvari.

  • Kada je debljina zida manja od 4 mm, cevi su spojene kompresijom ili elektrofuzijskim priključcima za cijevi. Izuzetak su nisko odgovorni cjevovodi nizog pritiska (na primjer, sistem dacha za vodosnabdevanje).

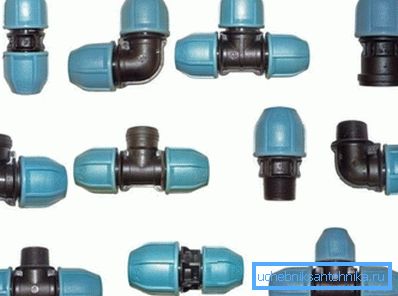

Kompresioni fitingi za polietilen.
  • Mehanički uređaji se koriste za centriranje i stezanje cijevi, a za cijevi prečnika 250 mm ili više, oni su hidraulični.
  • U vetrovitom vremenu, slobodni krajevi cevi su obično zaglavljeni. Nacrt može uticati na trajanje i kvalitet vatre.

Polipropilen

Oprema za zavarivanje polipropilena je ujedno ista niskotemperatna lemilica za lemljenje. Ne samo to: mnogi uređaji su univerzalni i omogućavaju vam da zavarite i polipropilen i polietilen.

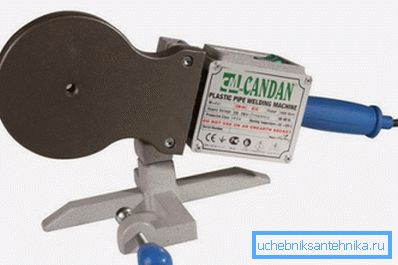

Na fotografiji - univerzalno lemljenje.

Međutim, način rada i tehnologija zavarivanja su nešto drugačiji:

  • Grelni element za propilen treba zagrevati na 240 - 260 stepeni.
  • Isporučuje se sa mlaznicama koje omogućavaju da se ne rastvaraju krajevi, već spoljašnja površina cevi i unutrašnja površina fitinga.

Kako se bakar priključak polipropilenske cevi napaja?

  1. Cev se ubacuje u utičnicu lemilice; istovremeno, na drugu stranu mlaznice stavlja se priključak cevnog priključka.
  2. Nakon što se površine istopile, dijelovi se kombinuju sa glatkim translacionim kretanjem, i neko vrijeme se zadržavaju.

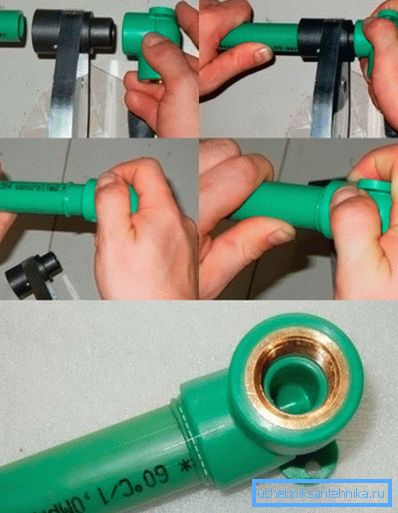

Tehnologija zavarivanja polipropilena.

Vreme grijanja i hlađenja se određuje prečnikom cevovoda.

Spoljni prečnik cevi, mm Trajanje grejanja, s Trajanje veze, sek Trajanje hlađenja, min
16 5 4 2
20 7 4 2
25 7 4 2
32 8 6 4
40 12 6 4
50 18 6 4
63 24 8 6
75 30 10 8

Naravno, postoji niz suptilnosti.

  • Zakretanja dijelova prilikom povezivanja nije dozvoljena. Oni stvaraju talas na topljenoj površini, što može dovesti do depresurizacije jedinjenja pod pritiskom.
  • Cevi od ojačanja od aluminijuma zahtevaju prethodno skidanje. U zavisnosti od lokacije ojačavajućeg sloja, brijač se koristi za čišćenje spoljašnje površine cevi ili ravnog sekača koji bira sloj aluminijumske folije koja se nalazi u sredini zida.

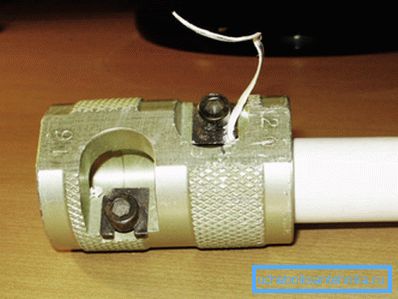

Čišćenje cevi ručnim brijačem.

Standardno

Ručno zavarivanje čeličnih cjevovoda i drugih konstrukcija reguliše GOST 5264-80. Većina regulatornih dokumenata je šema različitih vrsta šiva sa komentarima i preporukama.

Hajde da istaknemo nekoliko zajedničkih tačaka.

  • Prilikom izvođenja dvostranog šiva (ova tehnologija se naročito primjenjuje u izgradnji cjevovoda velikog prečnika dizajniranog za značajan radni pritisak), prije vrujanja s obrnute strane, korijena šiva se oštrice od šljake do čistog metala.
  • Zavareni krajevi cevi mogu biti oprani jedno od drugog za ne više od 0,5 mm debljine zida do 4 mm, 1 mm debljine 4-10 mm i 10% debljine zida, ali ne više od 3 mm sa većom debljinom.
  • Kada je razlika debljine zidova priključenih cijevi veća od 1 mm, za zidove tankije cijevi od 1-4 mm, više od 2 za zidove od 4-20 mm i više od 3 za zidove od 20-30 mm, debljina cijevi se preliminarno greni spolja kako bi poravnala šav.

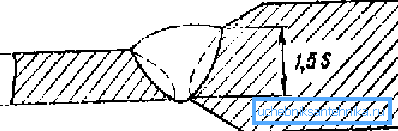

Šiv na priključku diferencijalnih cevi.

Zaključak

Nadamo se da će materijal koji se nudi čitaocu biti koristan. Dodatne informacije o tome kako cevovodi mogu biti zavareni možete pronaći na video snimku u ovom članku. Successes!
