Zavarena cev 108 - nezaobilazni građevinski materijal

Uprkos izgledu plastičnih cijevi, čelična cijev ne gubi tlo. Metalni vodovodni, grejni i kanalizacioni sistemi ostaju prilično popularni, a čelični čelik se takođe može koristiti kao prateći elementi okvira. Na primjer, cijev 108 na 4 može se dobro koristiti kao postolje za okvir lake konstrukcije.

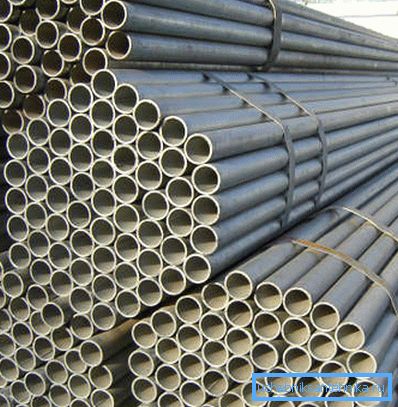

Snopovi cevi 108x4

Opšte informacije o električnom zavarenom cjevovodu

Čelična cijev više od jedne decenije koristi se ne samo za postavljanje vodovodnih instalacija ili grejanje, već i kao građevinski materijal. Obim primene zavarenih cijevi je mnogo širi nego što se čini na prvi pogled. Zavisno od namjene, sastav čelika je različit, a zahtevi za valjanje su različiti.

Klasifikacija električnih zavarenih cevi

U zavisnosti od odredišta, moguće je razlikovati sledeće proizvode valjanih cijevi:

  • Klasa 1 - koristi se u svakodnevnom životu. Ova grupa uključuje gasovod, koji se koristi, na primjer, za ugradnju sistema grijanja. Čak i ne-stručnjak će se nositi sa instalacijom, samo će biti potrebna detaljna uputstva za rad;
  • Stepen 2 - sa povećanom otpornošću na pritisak i temperaturu. Ova vrsta najma se koristi za pumpanje ulja, kao i za vodu u glavnom vodu;

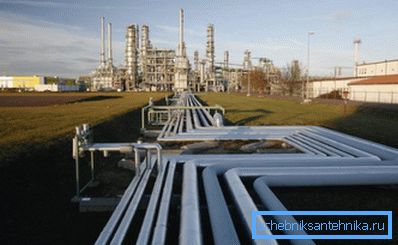

Na fotografiji - dio cevovoda
  • Klasa 3 - sastav čelika je odabran na osnovu čestih promjena temperature i pritiska. Obim - prehrambena industrija, hemijska industrija itd.
  • Klasa 4 - cevovod podložan tvrdom mehaničkom naprezanju, na primjer, prilikom bušenja bunara. Čelik treba da ima povećanu otpornost na habanje;
  • 5 klasa - ovo iznajmljivanje se uglavnom koristi kao nosači za ramove. Shodno tome, glavni zahtev je velika snaga i niska cena;
  • Stepen 6 - proizveden je da zadovolji potrebe inženjerske industrije. Glavna karakteristika je povećana otpornost na visoki pritisak, otpornost na abraziju.

Regulatorni okvir

Možete odabrati nekoliko standarda, geometrijske dimenzije, težinu i tolerancije mogu se naći u GOST 10704-91, sadrži i osnovne informacije o dimenziji. Na primjer, cijev 108x4 prema GOST 10704 91 ne može se proizvoditi dužinom od 4 m.

U principu, dimenzija zavisi od prečnika:

  • više od 426 mm - po pravilu, veličina se određuje sporazumom sa klijentom;
  • više od 152 mm - minimalna dužina je 5 m;
  • 70 - 152 mm - 4 m;
  • 30 - 70 mm - 3 m;
  • manje od 30 mm - 2 m.
Glavni parametri poprečnog preseka cjevovoda

Raspon veličina je prilično velik: promjer varira od 10 do 1420 mm, a debljina metala može biti od 1 do 32 mm. Shodno tome, težina cjevovoda je veoma različita. Na primer, težina 1 metar cevi 108x4 prema standardu je oko 10,26 kg, a sa povećanjem debljine metala do 5,0 mm, ova brojka se povećava na 12,70 kg.

Obratite pažnju! Kada je označavanje uvijek označeno spoljašnjim prečnikom. Da bi saznali unutrašnji prečnik, potrebno je od ovog broja oduzeti dvostruko debljinu zidova.

Fragment raznih električno zavarenih uzdužnih cevi

Pored toga, dokument mora uzeti u obzir i niz tehničkih uslova. Ovi podaci su važni u fazi kontrole kvaliteta plinovoda.

Takve dokumente možete odabrati kao:

  • GOST 10705-80 - informacije se odnose na cevovode prečnika 10-530 mm (nisko legirani i ugljenični čelik). Dokument sadrži listu pravila za prihvatanje, testiranje, maksimalno dozvoljenu koncentraciju nečistoća itd.
  • GOST 10706-76 - sastav je približno isti, ali zahtevi u ovom dokumentu važe za cevovode prečnika 426 - 1620 mm;

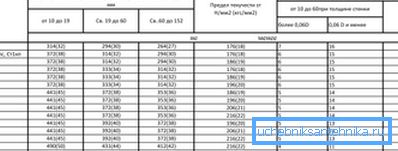

Karakteristike nekih vrsta čelika
  • GOST 10707-80 - postavlja zahteve za hladno oblikovane zavarene cijevi prečnika 5-110 mm (ugljenični čelik);

Što se tiče bešavnih toplo valjanih cijevi, za njih su glavne informacije u GOST 8731-74. Odsustvo šava čini cevovod još sigurnijim, iako debeo zid povećava i masu cevi, na primer, težina cevi 108x6 već je 15,09 kg / bar. m

Glavne faze proizvodnje

Ceo proizvodni proces može se podijeliti u nekoliko faza:

  • Metalna traka konstantne širine deluje kao sirovina. Oblikovan je i zavaren tako da se dobija kontinuirani čelični trak konstantne širine. Obavezno kontrolišite debljinu čelika, zavisi od težine cevi 108x4 i bilo koje druge veličine;

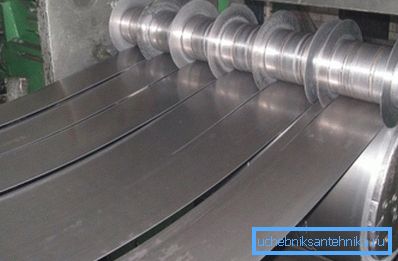

Polazni materijal za proizvodnju cijevi je metalna traka.
  • u sledećoj fazi, traka prolazi kroz vozač valjaka, koji daje traku oblik budućeg cjevovoda (do sada se ne vrši zavarivanje);
  • zavarivanje se vrši;
  • grat se uklanja;

Obratite pažnju! Lopatica mora biti uklonjena ne samo spolja, već i iznutra. Ako će cevovod funkcionisati u režimu pritiska, onda neizbježeno proklizavanje unutar će poremetiti protok tečnosti.

  • nakon toga se prati čvrstoća šiva, cevovod se isecuje, a krajevi se čiste od bore. Ako je potrebno, vrši se površinski preliv;
  • završeni gasovod se čuva.

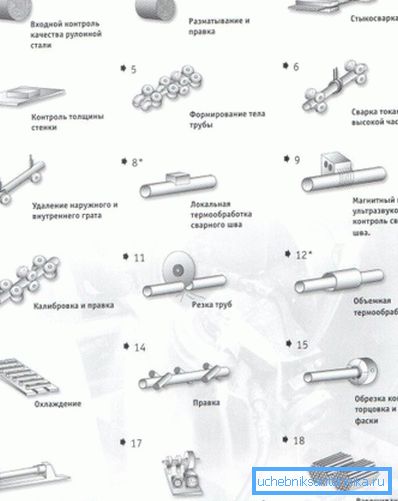

Proces proizvodnje

Kada kontrolišete, morate uzeti u obzir način zavarivanja. Dakle, ako je korišćen šav sa većom jačinom (GOST 10706), onda se masa treba povećati za 1%.

To jest, ako je težina cevi 108x5 bila 12,70 kg / bar. m, onda kada koristite šav sa povećanom čvrstinom, to će biti 12.827 kg / pog. m. U velikim količinama važno je.

Primjeri korištenja električnih cjevovoda

U individualnoj konstrukciji, obično se koristi za ugradnju sistema grejanja, vodovoda. Svi radovi se obično rade ručno. Male dimenzije mogu se koristiti kao elementi cijevi cijevi za svjetlosne strukture, kao što su lešnici.

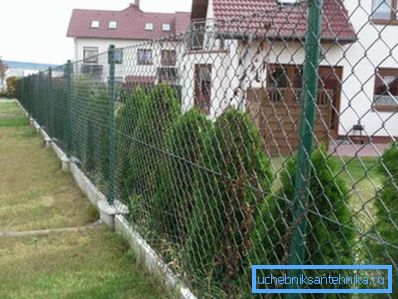

U ovom primjeru male cijevi se koriste kao nosači za sakupljanje.

Što se tiče velikih veličina, morate uzeti u obzir cenu. Dakle, cena cevi 108x4 je prilično visoka (oko 30.000 - 33.000 rubalja / tona), tako da nema smisla koristiti ga, na primer, za kanalizaciju.

U industrijskoj konstrukciji, prednosti električno zavarenog cjevovoda potpuno se manifestuju. Velike veličine mogu se koristiti i kao stalci i za pokrivanje velikih razmaka. U drugom slučaju, morate se pribegavati stvaranju farme.

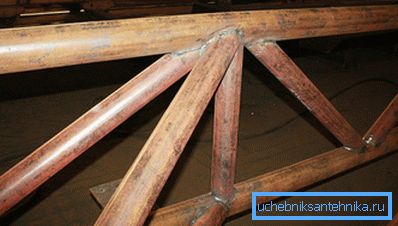

Primer kompleksne okrugle cevi

Sama težina cjevovoda neće dozvoliti blokiranje raspona jedne cijevi. Na primer, težina cevi 108x3 5 je 9.02 kg / bar. m, sa rasponom od 15,0 m samo sopstvena težina će biti 135,3 kg.

Sumirajući

Elektroelektrane i bešavne cevi su popularne ne samo pojedinačno, već iu industrijskoj gradnji. Male veličine često se koriste u svakodnevnom životu, ali veći prečnik je pogodan i za ozbiljnije konstrukcije.

Video u ovom članku detaljno opisuje proces proizvodnje električno zavarenih uzdužnih cevi.
