Zaptivanje metalne cijevi

Prilikom rada na instalaciji i korišćenju sistema grejanja i vodosnabdijevanja, često je potrebno povezati cevi jedni sa drugima. Ranije, kada su korišćene samo metalne cevi, pitanje je rešeno u većini slučajeva pomoću navojne veze. Međutim, sa razvojem hemijske industrije, metalno-plastične cevi su postale prilično rasprostranjene i nije moguće organizovati čvrstu i čvrstu vezu koristeći niti. Izlaz iz situacije je tehnologija, koja se naziva presovanje metal-plastičnih cijevi, u kojoj su elementi međusobno povezani posebnim veznim elementima. Kako će tačno to učiniti i koje su nijanse koje će postojati, biće dodatno diskutovano.

Suština procesa

Za priključak cevnih metalno-plastičnih cevi obično se koriste specijalni priključni elementi, koji se nazivaju fitingi. Oni mogu imati neke strukturne razlike jedni od drugih, ali se uglavnom sastoje od glavnog dela koji se ubacuje u cev i kompresioni prsten (naziva se i rukav), koji se nosi na spoljašnjoj strani cevi i služi za direktno presovanje.

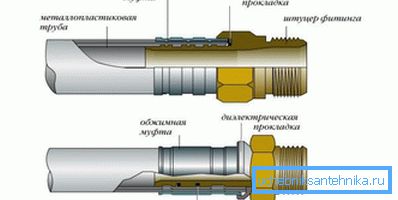

Dijagram priključivanja i priključka cevi

Kao rezultat korišćenja takvog priključnog elementa dobija se čvrsta i izdržljiva veza, koja ne zahteva upotrebu bilo kakvih posebnih zaptivača. Treba dodati da za vezu nisu potrebni složeni tehnički uređaji, a sve radove možete raditi sopstvenim rukama, što će uštedjeti novac i ubrzati proces.

Faze rada

Koraci za ugradnju fitinga

Svi radni koraci se moraju izvoditi s najvećom pažnjom, kao i sigurnosnim propisima.

  • Prvo što treba uraditi jeste merenje i smanjivanje cijevi za povezivanje. Za sečenje takvih cevi koriste se specijalni niperi. Da bi ih doveli na radni položaj, ruke su odvojene do maksimuma. Zatim, s obzirom na stvaranje stiskanja sa ručkama, potrebno je da odsečete cev na pravom mestu, a zatim ga malo okrenite i nastavite sa sečenjem. Dakle, postepeno okretanje cijevi mora biti potpuno prekinuto.
  • Zatim, cev mora biti kalibriran. Činjenica je da se pri rezanju najčešće postaje ovalan, a ovaj defekt se eliminiše posebnim kalibratorom. Uređaj je umetnut u cev i pomoću rotacionih kretanja poravnava kraj cevi okruglim oblikom. Ovo se vrši uklanjanjem unutrašnje faze iz cevi. Ova radnja je neophodna tako da se priključna spojnica ubaci u cev što je više moguće i gumeni zaptivači nisu oštećeni.
  • Nakon obavljanja ovog posla, na cev postavlja se kompresioni rukav. Podseća na široku podlošku i dolazi sa priborom.
  • Zatim se glavni deo priključnog elementa ubacuje u cev - bradavica. Potrebno je osigurati da svi gumeni prstenovi, koji su predviđeni za njegov dizajn, bili na mestu. Takođe ne zaboravite na prisustvo posebnog zaptivnog prstena. Inače, neophodno je ne samo kao dodatna zaptivna masa, već i da metalni i metalna mreža koja je deo cevi ne dođu u dodir i ne korodiraju.

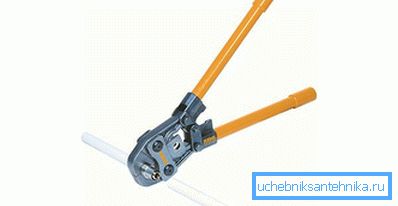

  • Kada je spoj spreman, možete nastaviti sa direktnim presovanjem. Za to se mora koristiti poseban alat. To mogu biti električni ili mehanički štapići za štampu. Električni alati ove vrste mogu se naći samo u specijalizovanim organizacijama, tako da je opis njegovog rada nepraktičan, ali mehanički štapići za štampu su čestičniji alat i preporučuju se za upotrebu kod kuće. Da bi ga uveli u radno stanje, ručke se okreću prema stranama za 180 stepeni, a zatim otvorite radnu glavu za crimpovanje, u koju je potrebno umetnuti posebne zaptivne čaure odgovarajuće prečniku cevi. Posle toga alat se postavlja na vrh spojnice i stisne ručice, spojnica je obrušena oko cevi i umetnut je u njega. Zatim se ručica odvoji sa strane i uklanjaju se klešta za štampanje.

Kao rezultat opisanih manipulacija dobija se čvrsta, snažna i čvrsta veza. Metoda je jednostavna za upotrebu i univerzalna. Može se koristiti pri povezivanju cijevi koji bi trebali biti prikriveni i koji neće proturati. Spojni elementi ovog tipa dostupni su u velikom broju oblika i konfiguracija i mogu rešiti prilično širok spektar zadataka.

Klizne fitinge

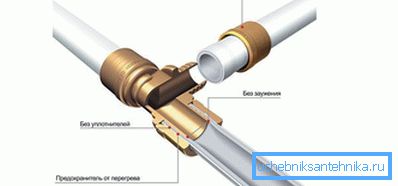

Pričvrstite presa

Važno je napomenuti da prethodno opisana metoda preklopnog priključka metal-plastičnih cijevi nije jedina. Ovdje vrijedi pomenuti vezu uz pomoć tzv. Ovaj metod se koristi u slučajevima kada je potrebna gusta i pouzdana cevna veza. Po pravilu, ovo je neophodno ako je procijenjeni pritisak u cijevi značajan. Suština procesa u celini je slična prethodnoj metodi, ali ima određene karakteristike.

  • U početku se cijevi također sječu do veličine.
  • Zatim se stavlja u krimp spojnicu.
  • Zatim se kraj cevi mora tretirati posebnim alatom koji se naziva ekspanderom. Njegov posao je da će proširiti krajni dio cijevi i rezultat će biti nešto poput soketa.

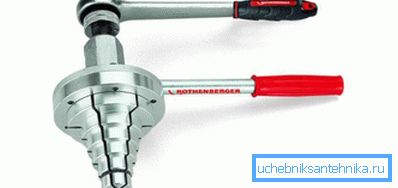

Expander
  • Nakon ovih radova, u cev se ubacuje fiting.
  • Nakon toga, pomoću posebne hidrauličke prese, spojna creva klizi ka zglobu. Ovo će samo po sebi dati prilično tesnu vezu.
  • Završna faza rada je konačno pričvršćivanje zgloba, za koji se koristi posebna presa za prešanje, što će stvoriti najjači i najizraženiji spoj.
Presa za presovanje

Kao iu prethodnom slučaju, postoji puno vrsta priključnih fitinga pogodnih za ovaj metod. Na tržištu možete pronaći elemente različitih modifikacija i konfiguracija.

Savjet! Za rad sa određenim tipom cijevi proizvođač preporučio je određeni tip priključka, kao i dobro definisane modele priključnih fitinga.

Među argumentima u korist opisanih metoda vezivanja može se nazvati tehnološka jednostavnost rada i čvrsta, snažna i trajna veza cevi. Međutim, u pravičnosti treba reći da postoje određeni nedostaci. Preciznije, mana nije sama metoda povezivanja, ali činjenica da je upotreba zahtijeva korištenje posebnog alata, koji ne svi imaju. Nabavka presa za štampanje za jednokratnu vezu teško je preporučljiva, ali možete pokušati iznajmiti alat i mnoge prodavnice takve koncesije. Ostatak metode se karakteriše samo sa pozitivne strane. Da biste u potpunosti razumeli ovaj proces, možete se upoznati sa relevantnim video zapisima koji će vam pomoći da razumete sve intricacies.

Video

Ovaj video prikazuje proces presovanja cevi.

Još jedan video koji će vam pomoći u radu.
