Vrste kanalizacionih cevi i priključaka - kratak pregled

Prilikom instalacije kanalizacionog sistema, grejanje i vodovod moraju se baviti cevima od različitih materijala. Da bi se sav rad pravilno izvršio, morate znati karakteristike spoja cevi i njihovih glavnih tipova.

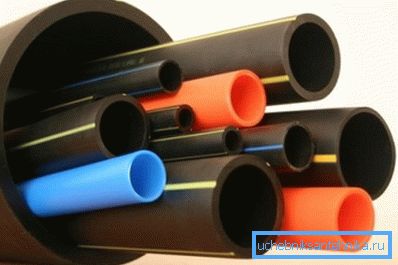

Različite vrste cijevi

Klasifikacija cijevi

U ovom pitanju, sve zavisi od kojih kriterijuma se vrši klasifikacija. Na primjer, prema uslovima rada, mogu se razlikovati sistemi pritiska i bez pritiska.

Ali, razumnije je da se klasifikuje po materijalima, razlikuju se takve vrste cevi:

  • Plastika, PVC se obično koristi za kanalizaciju, a za instaliranje sistema grejanja koristi se polipropilen (PP). Detalji o povezivanju kanalizacionih plastičnih cijevi opisani su u nastavku;
PVC cevi
  • Metallic. Čelični cijevi su popularni prilikom ugradnje vodovoda, lijevano željezo se koristi za drenažne sisteme, postoje i bakarne i mesingane cijevi;
  • Metalna plastika - između slojeva plastike nalazi se aluminijumski sloj;

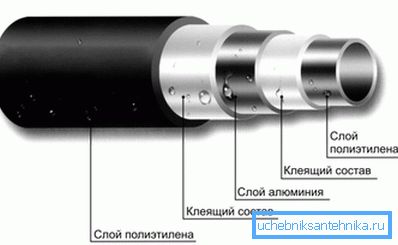

Struktura zida metalno-plastičnog cevovoda
  • Azbestni cement, za kanalizaciju se praktično ne koristi;
  • Fiberglass.

Metode priključenja cevi

Možete istaknuti nekoliko osnovnih metoda koje se koriste prilikom instalacije plinovoda:

  • zvono, povezivanje kanalizacionih cevi, najčešće se vrši ovim metodom;
  • zavaren - ima maksimalnu čvrstoću i čvrstoću u odnosu na ostale;
  • navojne - navojne armature se koriste;
  • prirubnica;
  • koristeći presovani pribor;
  • koristite spone.

Bell fitting

Ukratko, ovaj metod se može opisati na sledeći način: kraj jedne cijevi se ubacuje u proširenje na drugom dijelu cjevovoda, dodatno se povezuje zaptivač sa zaptivačem. U utičnici se nalazi zaptivni prsten koji se deformiše i garantuje zaptivenost spoja.

Dijagram utičnice

Povezivanje plastičnih kanalizacionih cevi skoro uvek se vrši na ovaj način. Kanalizacija u kući radi u frekventnom režimu, tako da je priključak sa utičnicom dovoljan.

Ugradnja kanalizacije

Odvojeno, potrebno je spomenuti polipropilenski cevovod (iako se, po pravilu, ne koristi za postavljanje kanalizacije), ovdje se koristi i spajanje bakra, ali prije toga se materijal zagreva.

Zbog visoke temperature, polipropilen omekšava i spojevi su potpuno zaptivni. Zbog toga može izdržati visoku temperaturnu rashladnu tečnost i pritisak u sistemu.

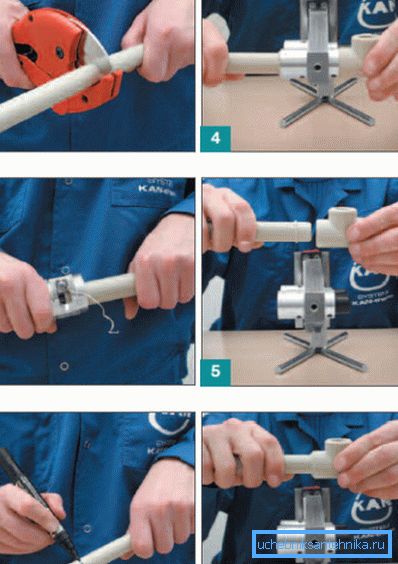

Sekvenca delovanja pri spajanju PP cevovoda

Složena plastika i liveno gvožđe

Ljudi se suočavaju s pitanjem kako povezati kanalizacionu cijev od livenog gvožđa sa plastičnom kada trebaju promijeniti dio starog gnječevog otpadnog sistema od čelika. Takođe koristi bljesak, a glavna karakteristika je da je neophodno koristiti gumenu manžetu za zaptivanje spoja.

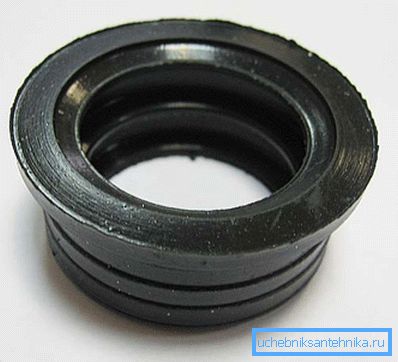

Vodovodna manžetna

Nakon što je zvono očišćeno od posmrtnih ostataka zaliva i zaptivača, njeni zidovi su obloženi sa zaptivnim materijalom, u njega se ubacuje gumeni prsten i tek tada kraj plastične cijevi. S tim u vezi, kanalizaciona cijev sa plastikom se može smatrati potpunom.

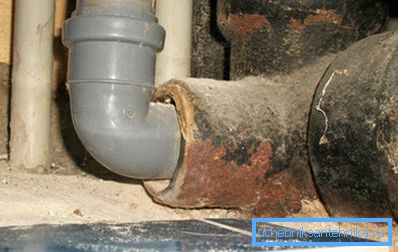

Razlika u prečnicima se nadoknađuje gumenom manžetom.

Obratite pažnju! Pre nego što ubacite plastiku u manžetnu, poželjno je nanositi sanitarno podmazivanje. U suprotnom, možete oštetiti gumu.

Sadrži priključne gvozdene cijevi

Ako ne postoji poseban problem u vezi sa pitanjem povezivanja PVC kanalizacionih cevi, onda u slučaju povezivanja cjevovoda od livenog gvožđa redosled akcija mijenja nešto.

Glavna razlika je u zaptivanju spoja:

  • razmak od oko 30% dubine je zaobljen sa mrljama ili jutom;
  • preostali deo praznine se puni sa zaptivnim rastvorom (sumpor ili cementni malter). Dozvoljeno je koristiti olovo za sipanje.

Obratite pažnju! Danas je dugotrajan proces zatvaranja i njenog prelivanja zamijenjen posebnim zaptivnim prstenovima. Njihova upotreba čini odvod od livenog gvožđa otpornijim na deformacije.

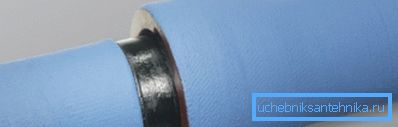

Zglob koristeći O-prsten

Ako se veza od plastične cijevi od cijevi od lijevanog željeza može lako odvojiti, korištenje cjevovoda od livenog gvožđa podrazumijeva jednodelni priključak.

Zavareni spoj

Ova metoda ima visoku jačinu zgloba, ali istovremeno zahteva i neke veštine u oblasti zavarivanja metala. Pored toga, jednodelni spoj je izuzetno nepovoljan u pogledu njegovog rada. Štaviše, u području metala šava je više podložna koroziji.

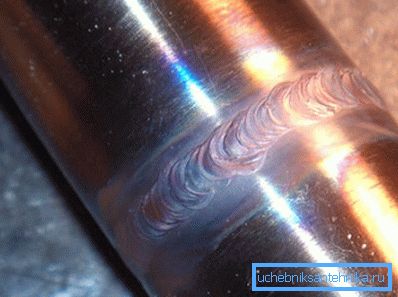

Zavar je više podložan koroziji.

Zbog toga zavarivanje se retko koristi, uglavnom za ugradnju sistema koji rade u pritisku. To jest, u slučajevima gde na prvom mjestu dolazi snaga (vodovod, sistemi grijanja, takođe se nalaze u starim kanalizacionim sistemima).

Obratite pažnju! Zavareni spojevi se ne mogu koristiti ako cevovod ima zaštitni sloj, na primer, pocinčan. Pod dejstvom visokotemperaturnog zaštitnog sloja samo gori.

Vijčana veza

Ova vrsta pristajanja je jednostavno sa svojim rukama, ne morate imati posebne vještine.

Cela operacija priključka 2 sekcije sastoji se od 2 faze:

  • Prvo, na oba kraja cevovoda seče se nit. Štaviše, navoj se može iseći ne samo na metal, već i na plastiku, glavna stvar je što debljina zida dozvoljava da to učinite;

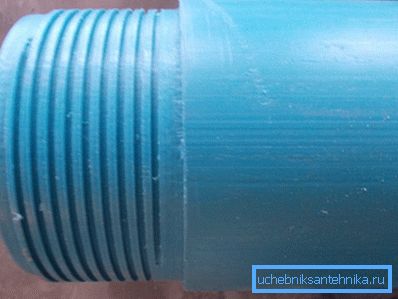

Niti se može rezati ne samo na metal, već i na plastiku
  • Zatim se upotrebljava fiksiranje sa ženskim navojem na oba kraja. Da biste sprečili prodiranje vode kroz zglob, možete koristiti laneno namotavanje.

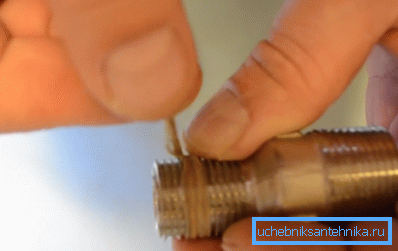

Navijanje dodatno zatvara spoj

Glavna prednost ove metode je jednostavno održavanje sistema. Ako je zglob zakrivljen, uvek možete rastaviti i očistiti sumnjivu sekciju.

Obratite pažnju! Jedino ograničenje u navoju je debljina metala. Ako se koriste tankoslojne cevi, veza sa navojem je zabranjena.

Koristite prirubnice

Da biste postavili ovaj metod, biće vam potrebni 2 prirubnice (debeli metalni diskovi), vijci i gumena zaptivka. Prirubnice se postavljaju na kraj cevovoda, između njih postoji gumena zaptivka.

Šrafovi se ubacuju u rupe duž oboda prirubnica i pričvršćuju matice, zbog čega se postiže čvrstoća spoja. Cena takvog zgloba je mala, a mogućnost brze odspajanja zgloba, ako je potrebno, čini ga popularnim.

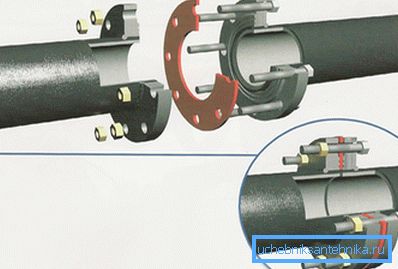

Šema spoja prirubnice uređaja

Prirubnice se mogu zavariti direktno do kraja cevovoda. Ostatak tehnologije se ne menja.

Korišćenjem presa

Jedan od najopterećenijih načina za priključivanje cjevovoda. Omogućava vam povezivanje 2 sekcije bez zavarivanja, navoja ili lepljenja. U tu svrhu se koristi poseban priključak, sastoji se od centralnog dela sa navojem sa 2 strane, steznih prstena zaptivke i navrtke.

Uputstva za interfejs uređaj izgleda ovako:

  • Na oba kraja cevovoda postavljeni su orah, stezna i stezna prstena i zaptivni prsten (upravo u ovom nizu);

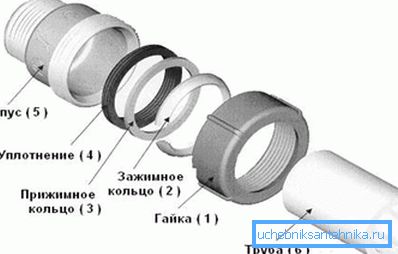

Šema povezivanja sa priključkom za crimp
  • krajevi odeljka se ubacuju u priključak, navrtka je pričvršćena na njega. Zbog deformacije gume obezbeđuje stezanje zgloba.

U slučajevima kada je potrebno priključiti sekcije tankog cevovoda, koristi se pritisak. Posebne kliješta za prešanje priključne površine, metalni zidovi su deformirani i to obezbeđuje pouzdanu vezu.

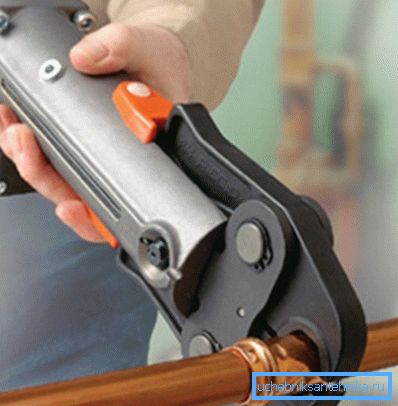

Štapovi za štampanje blago deformiraju metal

Korišćenje obujmica za crevo

U specijalnim prodavnicama možete pronaći popravne obujmice - metalne cilindre sa gumenim umetkom, napetost se stvara vijcima. Ove stezaljke mogu se koristiti sa instalacijom cjevovoda, a glavna stvar nije povezivanje sekcija od kraja do kraja, s njihovom termičkom deformacijom to može prouzrokovati curenje.

S obzirom na prirodu kanalizacionog sistema, on pruža prihvatljiv nivo jačine spoja.

Na slici se vidi spona za popravak

Stezaljke su skoro jedini izlaz kada morate brzo spojiti profilnu cev, na primer kvadratni dio. Zavarivanje će trajati previše vremena, a jednostavno nema drugih načina da se prikače.

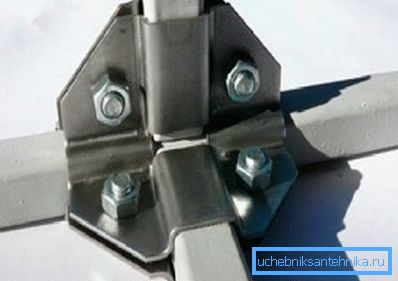

Sjednica sklopljena s jaremom

Sumirajući

U jednom članku teško je razmotriti suptilnosti uređaja svih vrsta priključaka na cevovode. Ipak, predstavljene metode mogu se koristiti za instalaciju kanalizacionih sistema, grejanje i vodovod. U zavisnosti od usklađenosti sa tehnologijom, zglobovi će biti zapečaćeni i trajaće više od jedne decenije.

Video u ovom članku pokazuje primjer povezivanja kanalizacionih cijevi različitih prečnika.
