Vodovodne cijevi: materijali, dimenzije i metode instalacije

Tema ovog članka su vrste vodovodnih cevi i priključaka. Moramo utvrditi koje se metalne i plastične cijevi za vodu trenutno koriste, kako su povezani jedni sa drugima i vodoinstalaterske instalacije. Pored toga, otkrićemo koji su prečnici tipični za određene komunikacije.

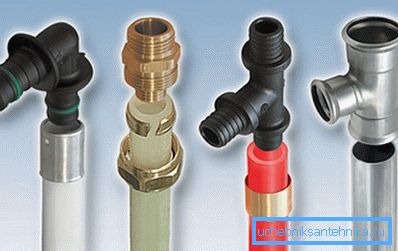

Neke vrste cevi i armature koje se koriste za ugradnju sanitarne opreme.

Materijali i obim

Prvo, saznajte koje cijevi za vodovod se mogu koristiti i za koje svrhe.

Cevi za vodu i sisteme grejanja

  • Crni čelik i dalje ne gubi zemlju u sistemima centralnog grejanja. Njegova snaga je definitivan plus; Ograničena otpornost na koroziju nadoknađuje odsustvo vazduha tokom celogodišnjeg sistema.

Obratite pažnju! Žao mi je, ali činjenica da grejne cevi ne bi trebalo da se bacaju za leto - samo u teoriji. U praksi je to toplo vreme u godinama - vrijeme je da se popravi, a neizbežna curenja između sekcija radijatora od livenog gvožđa ponekad primoravaju sistem da odleti.

  • Galvanizacija je bez glavnog nedostatka crnog čelika. Međutim, ovde postoji nijans: sloj cinka je prekriven na zavarivanjima. Grejanje ili otpornost na koroziju će biti samo ako je u potpunosti sklopljena na navoje.
  • Valoviti nerđajući čelik ima najveću zateznu čvrstoću, otporan je na koroziju, agresivne medije i nije lišen glavnog nedostatka prethodnih rešenja - složenost ugradnje sa rezanjem navoja ili zavarivanjem. Fleksibilne valovite cevi se savijaju radijusom jednakom njihovom prečniku. Jedini nedostatak je relativno visoka cena (za 15 mm - od 170 rubalja po metru).

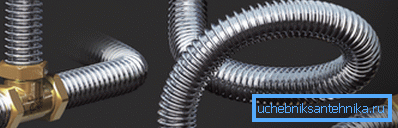

Fleksibilnost i lakoća instalacije - upečatljiv kut za valovit od nerđajućeg čelika.
  • Metalna plastika koja se koristi u sistemima podnog grejanja, autonomnim grejanjem i vodom (topla i hladna). U DH se takođe može koristiti; Međutim, ovaj materijal je ozbiljno (i nezasluženo) oštetio reputacijom kompresione armature za cevi, koji, uz određene greške u instalaciji, počinju da protiču kroz nekoliko ciklusa grejanja i hlađenja. Cev se sastoji od dva sloja ukrštenog polietilena sa aluminijumskom cevčicom između njih.
  • Bakarna vodovodna cev se može koristiti u svim vrstama sistema za grejanje i vodu. Ovo nije jeftino, ali izuzetno izdržljivo rješenje.
Instalacija bakarne vode vodi u žljebovima.
  • Za razliku od toga, polipropilen je atraktivan zbog niskih troškova.. Vodovod iz polipropilena je barem pola veka i ne trpi prevelik rast mineralnih sedimenata; Erozija unutrašnje površine suspendovane tvrde plastike takođe nije strašna.

Važno: u sistemima za snabdevanje i zagrevanje tople vode koristi se polipropilen ojačan aluminijumskom folijom ili sečenim vlaknima (vlaknima). Ojačanje povećava zateznu čvrstoću i značajno smanjuje izduženje cevovoda polimera tokom zagrevanja.

  • Polietilen se koristi isključivo za hladnu vodu.. Radna temperatura ove plastike je ograničena na 40 stepeni.
  • Međusobno povezani polietilen, u osnovi se razlikuje od njega povećanom otpornošću na čvrstoću i toplotu.. Međusobne veze između molekula polimera mijenjaju njegove fizičke karakteristike, omogućavajući mu da se koriste u svim sistemima grejanja i tople vode. Fleksibilnost cevi čini ih veoma popularnim kod kolektora.

Kanalizacija

Spisak materijala koji se koriste za kanalizaciju je znatno manji.

  • Liveno gvožđe je do sada izgubilo svoju bivšu popularnost. Razlozi - visok trošak, velika masa i dugotrajna instalacija sa utičnicama za utiskivanje. Jedini argument u korist livenog gvožđa je njegov akustični kvalitet: masivni zidovi apsorbuju buku, što je vrlo korisno u slučaju stajanja u stambenoj zgradi.
  • Vodovod PVC cijevi, naprotiv, na vrhuncu popularnosti. Niska težina, jednostavna instalacija i jednostavno sečenje omogućili su da pritisne konkurentna rešenja na trenutnom tržištu.
  • Ovde se koristi polipropilen. Još je lakši od polivinilhlorida, ima veću tvrdoću i, što je najvažnije, otpornost na toplotu. Radna temperatura polipropilenskog kanalizacionog sistema je do 90 stepeni protiv 60 za PVC.

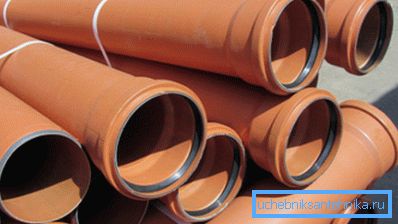

Polipropilen kanal za vanjsku ugradnju.
  • Polietilen se koristi mnogo rijetko - upravo zbog niske radne temperature, a njegova prednost je besmislenost: debeli i izuzetno elastični zidovi gašenju zvukova nešto lošije od livenog gvožđa.

Montaža

Kako instaliranje vodovoda vrši sami u svakom od navedenih slučajeva?

Vodovod, grijanje

Materijal Metode montiranja
Čelik (crni i pocinčani) Gasno zavarivanje, električno zavarivanje, navojni priključci, spojni elementi, prirubnice
Valoviti nehrđajući čelik Kompresione spojnice sa silikonskim zaptivačima
Metalna plastika Kompresioni fitingi, presa za fitinge, spojnice za pričvršćivanje
Bakar Livenje, kompresioni fitingi
Polipropilen Niskotemperaturno zavarivanje pomoću priključnih utičnica
Polietilen Kompresioni fitingi sa gumenim zaptivkama, elektrofuzioni fitingi
Umreženi polietilen Fitingi sa rukavima - stezaljke

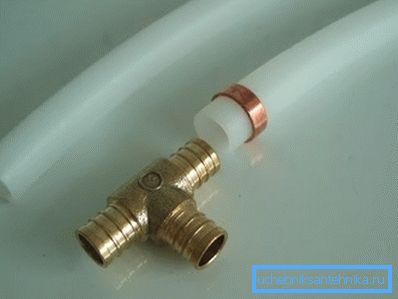

Sindikat za cevovod iz šivenog polietilena.

Kanalizacija

Liveno gvožđe Kabaliranje utičnica sa kabolom, sijanjem sive, manje često - prstenaste gume
PVC Gumeni zaptivači, u tlačni kanalizaciji - lepljivi spojevi
Polipropilen Gumeni zaptivači
Polietilen U slobodnom protoku kanalizacionog sistema nalazi se fashonina sa gumenim zaptivkama, pri pritisku jedan je zavarivač sa niskim temperaturom

Terminologija

Neki izrazi će vjerovatno biti neuobičajeni za čitaoce daleko od vodovoda i stoga moraju biti komentarisani.

  • Pričvršćivanje kompresije ili pritiska cev sa gumenom ili silikonskom zaptivkom kada pričvršćuje matičnu kapicu sa konusnim unutrašnjim presekom ili pritisne samu cev na mlaznicu pomoću podeljenog prstena (u slučaju mekog bakra i metal-plastike).
  • Pričvrsni materijal pouzdano fiksira metal-plastičnu cev na priključku pomoću para gumenih prstenova kada presvuče oblogu od nehrđajućeg čelika pomoću specijalnih klešta.

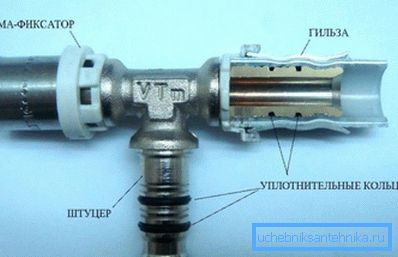

Uređaj za presovanje uređaja.
  • Prilikom pritiskanja fiksira se (od pritiska na pritisak na engleskom jeziku). Zatamnjenost je takođe ovde obezbeđena gumenim prstenovima, a fiksator je prsten od nehrđajućeg čelika sa nožicama koje pokazuju unutra.

Pri zavarivanju polipropilena, nisko-temperaturno lemljenje se topi unutrašnjom površinom spoja spojnice i spoljnom površinom cevi; onda se dijelovi kombinuju i posle hlađenja postaju jedan.

Zavarivanje polietilenskih cjevovoda izgleda slično.

  • Element elektrofuzije sadrži toplotni namotaj. Hranjivši ga, možete ga primorati da zagriju polietilen do tačke topljenja i da postignu pouzdano zavarivanje delova.
  • Uzastopni polietilen ima mehaničku memoriju i nakon istezanja cevi sa posebnim alatom, brzo se vraća u svoj izvorni prečnik, kompresujući ugrađeni priključak. Ruksak koji se nosi iznad vrha obezbeđuje dodatnu fiksaciju.
  • Priključci sa navojem čeličnih cjevovoda se izrađuju pomoću livenih i mesinganih armature; Navoji su zaptiveni lanom (često sa bojama) ili polimernim materijalima.

Važno: Na nitima se obično sklapaju razni vodoinstalaterski radovi od vodovodnih cevi - stolnih lampi, podnih svetiljki, stolova itd. Nakon slikanja, ove smešne dizajne izgledaju prilično prezentivno.

Knjižna polica mlaznica, spojnica, tijela i uglova.

Dimenzije

Navedimo nekoliko zanimljivih činjenica, na jedan ili drugi način koji se odnose na prečnike cevovoda u razne svrhe.

  • I prodavci i tehnički pisci često ukazuju na dimovodne dimenzije cevi u inčima. To je na neki način poklon tradiciji: na engleskom je reč o dimenzijama cijevnih niti. Upute za pretvaranje u sistem mjerenja smo jednostavni: samo pomnožite veličinu sa 25.4 - a mi ćemo dobiti veličinu u milimetrima.
  • Konfuzija se ne završava tamo. Za čelične cijevi, glavni parametar nije spoljašnji ili unutrašnji prečnik, već uslovni prolaz (DU). Po pravilu je blizu unutrašnjeg prečnika, ali nije jednako i ukazuje samo na mogućnost korištenja odgovarajuće veličine cijevnih niti za povezivanje elemenata ovog cjevovoda.
Daljinsko upravljanje i drugi parametri čeličnih cijevi.
  • Dimenzije plastičnih vodova za cevi svih vrsta su naznačene u metričkom sistemu. Po pravilu se označavaju spoljnim prečnikom; Da biste izračunali unutrašnji poprečni presek, potrebno je da znate debljinu zida.

Koje veličine su relevantne za sisteme grejanja i vodosnabdevanja?

  • Hladne i hladne vodovode imaju prečnik od 15-20 mm.
  • Vodi do radijatora - 20 - 25 mm.
  • Voda i grejanje - 25 - 32 mm.
  • 40 - 65 mm - prečnik flaširanja grejanja i vode.
  • Vodovodna cev od 75 mm i više se koristi za ugradnju sklopova liftova i vodomjera koji omogućavaju grejanje, snabdevanje toplom vodom i snabdevanje hladnim vodom u stambenim zgradama.

Dimenzije vodovodnih cevi - PVC, polipropilen, polietilen i liveno gvožđe - za kanalizaciju su odabrane uzimajući u obzir mogućnost salvo pražnjenja.

  • Vodovodna cev 50 mm se koristi za povezivanje svih uređaja, osim toaleta.
  • 110 mm - tipičan deo odvoda od WC-a i odvodnog kanala.

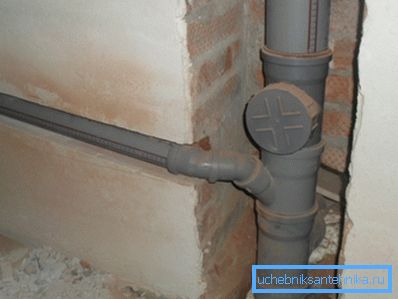

U foto-kanalizacionom postolju. Prečnik - 110 mm.

  • 150 i iznad - veličine oslobađanja na bunar i mesta kanalizacije između bunara.

Zaključak

Nadamo se da će naš doneki površinski pregled postojećih rješenja biti korisnim za čitatelje. Kao i uvek, video u ovom članku sadrži dodatne tematske informacije. Successes!
