Vodovodne čelične cijevi: opcije, prednosti i slabosti,

Da li treba da koristim čeličnu cev prilikom instalacije sistema za grijanje vode i grejanja? Koji je najbolji način za zaptivanje njenih veza? Koje su prednosti i mane tradicionalnog materijala? Ima li savremenih kolega koji nisu inferiorni u potrošačkim kvalitetima? U članku moramo pronaći odgovore na ova i neka druga pitanja.

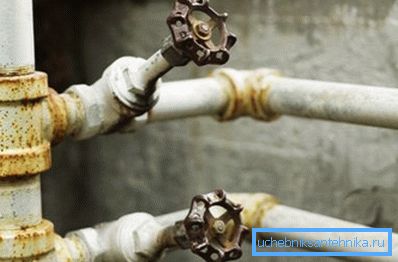

Čelična voda.

Šta su oni

U kućama različitih godina izgradnje mogu se naći tri vrste čeličnih cijevi.

  • VGP (vodovod) cev GOST 3262-75. Ove cijevi su masovno korištene u građevinarstvu od 70-tih godina prošlog stoljeća do oko 2000.
  • Pocinkovana cev AIV proizvedena u našem vremenu prema istom standardu. Bila je ona koja je primenjivana na proizvode crne čelika; može se naći u kućama izgrađenim u 30-im - 60-im. Prelazak na cevi bez sloja cinka povezan je sa pokušajima smanjivanja troškova izgradnje.

Zanimljivo je da su sistemi za grejanje i snabdijevanje vodom bili sastavljeni isključivo od navlaka od pocinkovanih limova. SNiP-ovi tog vremena sasvim razumno zabranili zavarivanje: razbija zaštitni sloj cinka, čineći cevovod nezaštićenim od korozije.

  • Cev od nerđajućeg čelika je postala široko rasprostranjena u proteklih nekoliko godina. Od savremenih materijala, on je najviše otporan na ekstremne uslove: nominalna radna temperatura dostiže 130 stepeni, a radni pritisak je 25 atmosfera.

Ključne karakteristike

Šta biste trebali znati o navedenim vrstama čeličnih cijevi?

Crni čelik

Sa vodovodne tačke gledišta, ovi proizvodi su najvažniji svetski zlo. Upotreba VGP cijevi u određenoj mjeri je opravdana samo u sistemima grijanja - a zatim samo ako se sistemi ne ispražuju za leto.

U suprotnom, uzrok zauzima Her Majesty korozije: prvo navojne spojeve, a zatim i glatkih stijenki dijelovima vertikala i podvodok počinje da podsjetim sebe fistule.

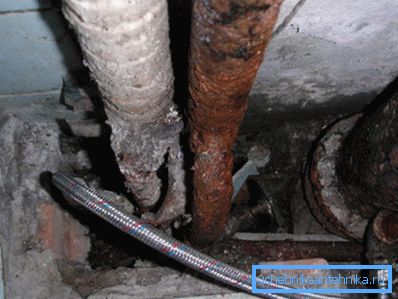

Čelik podiže hladnu vodu i toplu vodu. Ova slika vam omogućava da procenite skalu tragedije.

Uzgred: prema GOST 3262-75, sve VGP cijevi su elektrificirane. Uzdužni sloj ostaje ugroženo mesto ne samo zbog korozije, već i zbog pritiska prilikom hidrauličkih šokova.

Najstrašniji užas među profesionalcima izazvali su kuće krajem osamdesetih. Prelazak na tržišne odnose prisilio je ugovarače da uštede na sve što nije eksplicitno navedeno u ugovorima; Kao rezultat toga, lagane (tankoslojne) cevi su bile masovno korištene tokom instalacije. Debljina njihovih zidova na navojima bila je 0,5 - 0,8 mm, vijek trajanja pre pojavljivanja prvih curenja - 5-8 godina.

Pocinkovano

Uprkos izradi jednog standarda sa našim prethodnim kandidatima, utisci ovih materijala su dijametralno suprotni. Cink sloj pouzdano štiti čelik od korozije; Nema nikakvih karakterističnih krečnjaka u akvaduktima. Posle pola veka (!) Operacije, izgleda da su se gurale toplote koju je otvorio autor juče prikupilo.

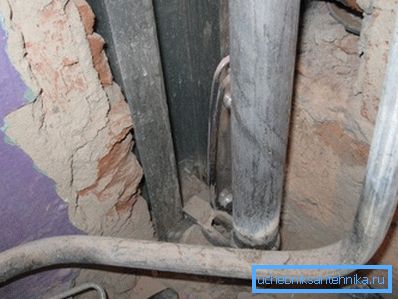

Pocinkovane police za vodosnabdevanje u starijoj kući.

Nedavno sam upoznala priličan broj referenci na tematskim forumima da - de cink sloj se brzo degradira tokom reakcije sa vodom, tako galvanizaciju upotrebu u grijanje je nemoguće. Koliko profesionalaca, toliko mišljenja, pa nećemo raspravljati; recimo ovo: čitavo iskustvo autora briše ovu izjavu.

Jedini nedostatak galvanizacije je vremenska instalacija sa potrebom za proizvodnjom sgona i mlaznica.

Nerđajući čelik

Vodene cijevi od inoxa od nerđajućeg čelika - rijetki slučaj kada je teško nazvati bar neke od nedostataka rješenja. Oh da, cena: za cevi DU15 oko 170 rubalja po metru.

Ali druga svojstva samo molim.

  • Izuzetna snaga je već pomenuta. Otpornost na toplinu, zbog okova sa silikonskim pečatima je veći od onog crnog i pocinčanog čelika: organski preroll na teme blijede u jednoj ili dvije sezone već u 95-100S, silikon Isto važi i proglasio 130 na neodređeno vrijeme.
  • Cevovod se može savijati sa minimalnim radijusom, što znatno pojednostavljuje instalaciju.
  • Fitingi zahtevaju montažu samo par podesivih ili rozhkov ključeva. Skupština je tako jednostavna da to može i dete.
  • Cevovod je estetski, ne treba slikanje i zadržava svoj izgled na neodređeno vreme.

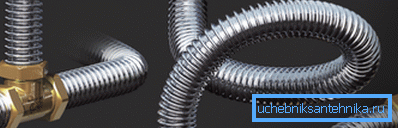

Navojem od nerđajućeg čelika sa oklopom od mesinga.

Zaptivanje navoja

Ako okovima nisu potrebni posebni komentari, zatvaranje niti će izazvati večna pitanja za početnike. Kako i kako da navučite nit?

Opcija 1

Pouzdana i izdržljiva kombinacija - lan sa bojom. U zloglasnom stalinkas nit prikupljaju na platno tetura sa željeznim oksidom, ali to mogu biti zamijenjeni sa minimalnim gubitkom pouzdanost bilo kojeg nitro, ili ulje alkidnim emajl. Umesto nedostajuće boje, možete čak koristiti silikonsku zaptivnu cijev.

Uputstva za sklapanje veze s vlastitim rukama nisu složena složenost.

  1. Mala boja ili zaptivna masa se nanosi na grebenove konca.
  2. Odozgo duž navoja, tanak lanac je okrečen u nekoliko navoja.
  3. Ispod njega se nosi malo zaptivnog sredstva ili boje.
  4. Navoj se zateže u rukav, ugao ili zategnut zaključkom.

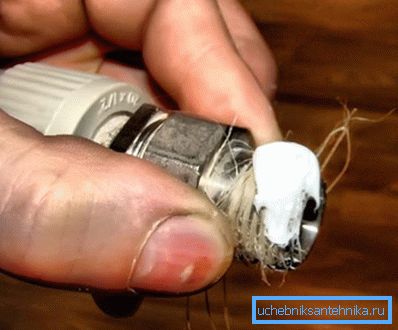

Zaptivanje sa lijevom bojom.

Opcija 2

Vrlo povoljan utisak na autora napravljen je polimernim zaptivnim nitima (Tangit i njegovi analogi). Nit je jednostavno navijen na bradavici ili navoj; za razliku od trake FUM, ne izlazi sa blagim obrnutim tokom niti.

Threading Tangit.

Regulatorni dokumenti

Koji su zahtevi za VGP cijevi? Koji su prečnici čeličnih cijevi za vodu mogu ponuditi domaću industriju?

Pogledajte gore navedene od strane GOST 3262 - 75.

Proizvodi se isporučuju u dužinama od 4 do 12 metara.

Mogu biti:

  • Izmerena dužina;
  • Dužina, višestruka, sa dozvolom od 5 mm po rezanju;
  • Neizmirena dužina.

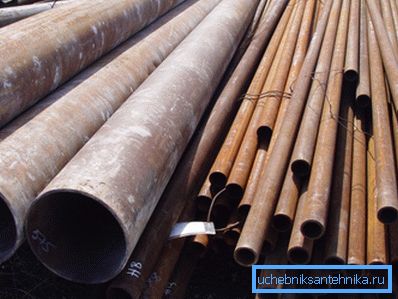

Cijevi neizmerene dužine na zalihama.

Zakrivljenost ne sme prelaziti:

  • Nominalni prečnik od 20 mm - 2 mm / linearni metar;
  • Kada UD 20 mm i više - 1,5 mm / linearni metar.

Koje su granice veličine?

Veličina Maksimalna odstupanja
Normalna tačnost Povećana tačnost
Spoljni prečnik kod DD do 40 mm +0,4 mm, -0,5 mm +0,4 mm, 0,4 mm
Spoljni prečnik na UD preko 40 mm +0,8%, -1,0% +0,8%, -0,8%
Debljina zida -15% -10%

A šta mogu biti dimenzije cijevi za vodu prema GOST-u?

Nominalni prečnik Spoljni prečnik, mm Debljina zida mm
Pluća Obično Ojačana
15 21.3 2.5 2.8 3.2
20 26,8 2.5 2.8 3.2
25 33.5 2.8 3.2 4.0
32 42.3 2.8 3.2 4.0
40 48.0 3.0 3.5 4.0
50 60.0 3.0 3.5 4.5
65 75.5 3.2 4.0 4.5
80 88.5 3.5 4.0 4.5
100 114.0 4.0 4.5 5.0
125 140.0 4.0 4.5 5.5
150 165.0 4.0 4.5 5.5

Kako čitati notaciju proizvoda opisanih standardom?

Njegov tekst daje nekoliko primera.

  • 20H2,8 GOST 3262-75 - uslovni prolaz od 20 mm sa debljinom zida od 2,8 mm.
Ne mešajte uslovni prolaz sa spoljnim prečnikom. Ova ephemeralna vrednost je obično blizu unutrašnjem prečniku, ali ne uvek jednaka sa njom.
  • R-20x2.8 - 4000 GOST 3262-75 - isto, mjerenje dužine 4 metra sa navojem.
  • C-R-20h2,8 - 4000 GOST 3262-75 - mjerna dužina 4 metra sa navojem i cinkom.

Koji je maksimalni pritisak za proizvode proizvedene u skladu sa GOST-om?

  • Obične i lagane cevi - 25 kgf / cm2 (atmosfere).
  • Ojačani - 32 kgf / cm2.

Zanimljivo: tokom normalnog rada vodosnabdevanja i grejanja, pritisak u sistemima ne prelazi 8-10 atmosfere. Sigurnosni faktor je neophodan zbog slabljenja zidova niti i verovatnoće čekića na početku.

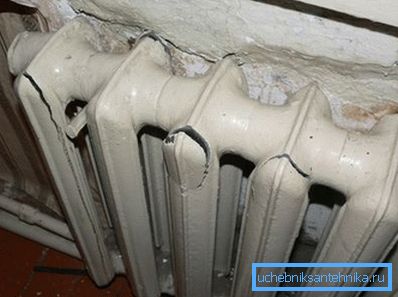

Na slici - efekti hidrauličnog šoka u sistemu grejanja.

Zaključak

Nadamo se da će naš materijal pomoći čitaocu da napravi izbor uoči popravke ili izgradnje i spasi ga od dosadnih grešaka. Kao i obično, video u ovom članku će mu ponuditi više informacija. Successes!
