Vodovod: instalacioni radovi

09-07-2018
Cijevi

Naime, osnovni raspored distribucije vode u zemlji, u seoskoj kući ili u stanu apsolutno se ne razlikuje, pošto u svakom slučaju postoji izvor toplo-hladne vode, kao i kupatila, gde se dovode cevi. Trenutno, takva ožičenja u većini slučajeva su izrađena od polipropilena.

Ovo je vrlo pouzdan materijal koji izdržava visoke temperature (do 110 ° C), a takođe se lako i brzo zavaruje posebnim lemljenjem. Naučićete kako to učiniti u praksi, koje cevi su potrebne za ovo, a pored toga će vam biti prikazana tematska demonstracija video snimka u ovom članku.

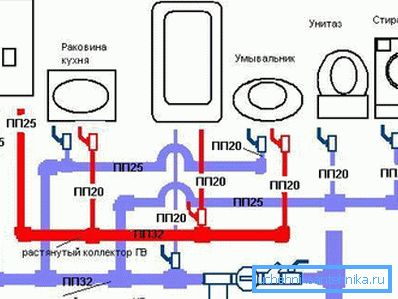

Šematski prikaz rasporeda vodovoda u stanu

Montaža

Materijali

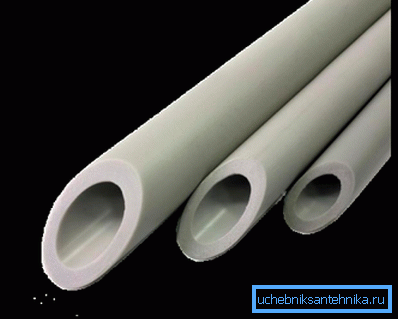

PPR nije ojačana
  • PN-10. Najjeftinija cijev za PPP ili PPR, ova PN-10 instrukcija dozvoljava njegovu upotrebu isključivo za hladnu vodu sa temperaturom koja ne prelazi 20 ° C i kao ekstremnu opciju - do 45 ° C, ako radni pritisak ne prelazi 1 MPa. Po pravilu. Vodoinstalateri ne favorizuju takvu cev, preferirajujući deblji materijal.
  • PN-16. Takva cev se koristi mnogo češće, iako nema ojačanje, jer dozvoljena temperatura vode može biti 60 ° C pri nominalnom pritisku od 1,6 MPa. Takav materijal u nekim slučajevima može se koristiti i za isporuku tople vode, ali pod uslovom da ožičenje bude ispod gipsa, što im neće dozvoliti da se deformišu.

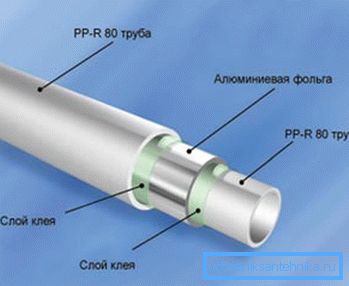

PPR je ojačana
  • PN-20. Vodovodne cevi ovog tipa često se nazivaju univerzalnim, jer se mogu koristiti i za sisteme za grejanje i toplu vodu i za grejanje - radna temperatura je 95 ° C pri konstantnom pritisku do 2 MPa. Ovo je moguće zahvaljujući ojačavajućem sloju, koji može biti fiberglas, ali češće je aluminijumska folija.
  • PN-25. Ali cev sa takvom oznakom može se koristiti za ugradnju grijanja u privatnoj kući ili u zemlji s vlastitim rukama, gdje temperatura vode ima temperaturu u radu od 95 ° C i bacanja do 110 ° C su moguća pri konstantnom pritisku do 2,5 MPa. Ovo je moguće zbog debeljenja zidova i bliže lokacije ojačavajućeg sloja na površinu, iako prilikom instalacije to stvara određene neugodnosti (skidanje folije brijačem).
Broj artikla Zid u mm Prečnik (DN) u mm Dužina u m
PN-10 za hladnu vodu
PPBB20 PN-10 1.9 20 4/100
PPBB25 PN-10 2.3 25 4/80
PPBB32 PN-10 3.0 32 4/40
PPBB40 PN-10 3.7 40 4/20
PPBB50 PN-10 4.6 50 4/20
PPBB63 PN-10 5.8 63 4/12
PN-20 za hladnu i toplu vodu
PPBB20 PN-20 3.4 20 4/100
PPBB25 PN-20 4.2 25 4/80
PPBB32 PN-20 5.4 32 4/40
PPBB40 PN-20 6.7 40 4/20
PPBB50 PN-20 8.4 50 4/20
PPBB63 PN-20 10.5 63 4/12
PN-20 za grejanje
Al-PP320 3.4 20 4/100
Al-PP325 4.2 25 4/80
Al-PP332 5.4 32 4/40
Al-PP340 6.7 40 4/20

Tabela tehničkih parametara PN-10 i PN-20

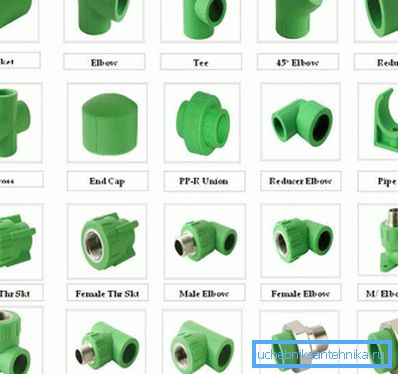

Fitingi za cevi od polipropilena

Za priključivanje, okretanje ili prelazak na drugu ploču polipropilenske cijevi prilikom ugradnje u kuću, u zemlji ili u stanu s vlastitim rukama, koriste se specijalni PPR navoji, lemljenje i kombinovani priključci. Ovi uređaji vam takođe omogućavaju da napravite razdvajanje sa cevima različitih prečnika, na primjer, kada se prebacujete sa debljeg podizača na vodoravno ožičenje.

Napomena Za zavarivanje polipropilenskih cevi koriste se tri tipa električnih lemilica - xiphoid, disk i cijev. Sa tehničkog aspekta, prilikom instalacije sistema za vodosnabdevanje nema razlike između njih, ali u prva dva tipa koriste se par mlaznice, a za druge neuporečene. Sve mlaznice su izrađene od legure aluminijuma, ali kvalitetniji imaju Teflon premaz koji štiti rastopljen polipropilen od lepljenja.

Zavarivanje

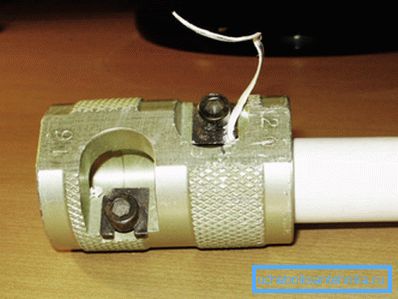

Struganje PN-25 brijača

Počnimo sa činjenicom da raspored vodovodnih cijevi u stanu, u kupalištu ili u zemlji počinje markiranjem, tj. Potrebno je da odredite tačno gdje i koliko će biti posebno kupatilo i označiti ih kredom ili tehničkom olovkom . Ovo će vam omogućiti da precizno izračunate potrebnu PPR metriku, kao i tip i približni broj navoja, lemljenja i kombinovanih (redukcija) fitinga potrebnih za priključivanje i savijanje.

Rečemo o približnom broju, pošto se samo izvodi sa navojem mogu precizno izračunati za izlaz na različite vodove, ali broj fitinga (čvorova, uglova, spojnica, obilaznice i utikača) može uvek da varira. Stoga se kupuju sa malom marginom.

U zavisnosti od toga koja linija vozite (topla ili hladna), oznaka polipropilenske cevi može se takođe promijeniti. Na primer, možete postaviti dovod tople vode iz električnog bojlera ili gasne kolone pomoću cevi PN-25, ali u ovom slučaju, pre zavarivanja, kraj treba obraditi brijačem.

Ovaj uređaj donekle podsjeća na oštrenje školskog olovka, samo u ovom slučaju ne snimate drvo, već SPR sloj i aluminijumsku foliju, izlažući unutrašnji SPR sloj za lemljenje.

Proces zavarivanja

Za zavarivanje polipropilena u apartmanu ili u privatnoj kući rukama na sobnoj temperaturi, potrebno je grejanje lemljenja na 280-290 ° C, a ako je hladno, postavite termostat u pun kapacitet - obično je 300 ° C.

Na vrućoj mlaznici se stavlja vijak sa tanke strane (postavlja se na njega), a cijev se ubacuje u deblji deo - vrijeme zadržavanja od 5-6 sekundi, tako da se cijev za proticanje dobro zagrijava i obezbeđuje dovoljno adhezije. Nakon toga oba elemenata moraju biti uklonjena istovremeno i povezana sa istim vremenom održavanja.

Prečnik u mm Dubina ležišta u mm Vreme grijanja u sekundama. Vreme hlađenja u min.
20 14-17 6 2
25 15-19 7 2
32 16-22 8 4
40 18-24 12 4
50 20-27 18 4
63 24-30 24 6
75 26-32 30 6
90 29-35 40 8

Tabela parametara zavarivanja SPR cevi

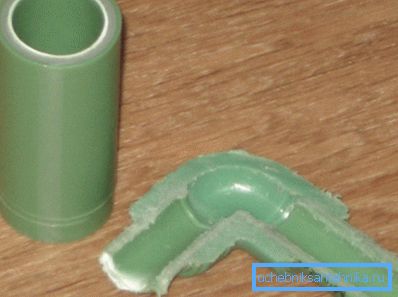

Pravilno lemljenje - bez zagušenja

Tokom zavarivanja, veoma je važno pridržavati se dubine lemljenja - to je rastojanje od koje cev ide u fiksiranje. Obratite pažnju na sto, koja se nalazi malo viša, a prema promjeru možete staviti oznaku na kraju marke s olovkom ili markerom - vremenom vam neće trebati oznake - iskustvo vam omogućava da se automatski držite željene udaljenosti.

Činjenica je da ako cev prodre u dno dublje od navedenog rastojanja, to delimično ili čak i potpuno blokira prolaz, što znači da će ovaj čvor morati biti isečen i na svom mjestu uz pomoć cijevnih spojnica kako bi spajali novu.

Montaža je pogodnija za proizvodnju u blokovima. Fotografija

Možeš zavariti sve čvorove odvojeno u kući ili u stanu sa polipropilenom, to jest, možete spajati svaki zglob direktno na mjesto njegovog rada, ali to je vrlo neugodno, jer će se sam zid miješati s vama, kao i različiti zavoji, projekcije, nemogućnost savijanja cijevi i tako da.

Prema tome, najbolje je zavariti čvorove u cijelim blokovima posebno, kao što je prikazano na gornjoj fotografiji, a zatim ih spojite na mjesto korištenja (pod, zid, plafon). Ne zaboravite da svaki odsek cijevi mora biti pažljivo izmeren, a svaki priključak mora biti zavaren pod uglom na kojem će se raditi.

Napomena Polipropilen se može montirati na vrh zida koji se pričvršćuje plastičnim ili metalnim držačima. Ali, najbolje je uraditi skrivenu instalaciju, pod gipsom ili oblogom rampe, jer PPR nije podložan koroziji i biće puno godina.

Zaključak

Ako imate neophodne alate - mjeru trake, makaze i lemilice, onda možete uvek raditi ožičenje vodovoda ili grijanja u svojoj kući ili stanu svojim rukama. Ali istovremeno je veoma poželjno imati partnera koji može držati zavareni blok u pravom položaju u pravom trenutku.
