Veličine plastičnih cevi za kanalizaciju: gost i stvarni

Koje veličine plastičnih kanalizacionih cevi propisuju važeći regulatorni dokumenti? Za koju svrhu se koriste cevi različitih veličina? Koja je plastika koju nudi moderno tržište?

Hajde da shvatimo.

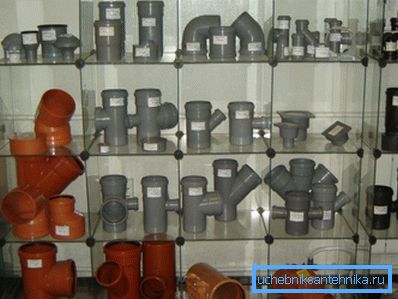

Plastična kanalizacija u potpunosti je zamenila tradicionalno liveno gvožđe iz izloga.

Vrste plastike

Za početak, šta su, zapravo, plastične cijevi za kanalizaciju.

Lista je mala:

  • Neplastifikovani polivinilklorid (NPVH, češće - samo PVC) - nesumnjivi lider u pogledu proizvodnje;
  • Nešto manje se može naći u prodaji kanalizacije od polipropilena;
  • Polietilen je autsajder: ne svaka prodavnica će vam to ponuditi.

Kako cena ovih materijala? Uzmimo uzorak vrlo dugačku cijev dužine 2 metra i prečnika 110 mm.

Materijal Troškovi
Polipropilen 270 rubalja
PVC 250 rubalja
Polietilen 320 rublja

Nuance: poređenje nije sasvim tačno. Cijevi uključeni u njega razlikuju se u debljini zida, što utiče na troškove proizvodnje.

Koja je praktična razlika između različitih plastičnih materijala?

Koji bi trebao izabrati prilikom instalacije kanalizacije vlastitim rukama?

  • Polipropilen je otporniji na habanje, teže i, sa jednakom debljinom zida, ima veću krutost prstena od konkurentskih rješenja.
  • Polietilen je više elastičan i savršeno ometa akustične vibracije. Prekidanje takve cijevi je gotovo nemoguće; krivine su dozvoljene tokom instalacije, destruktivne za ostale plastike. Nedostatak je manji otpor na visoke temperature.

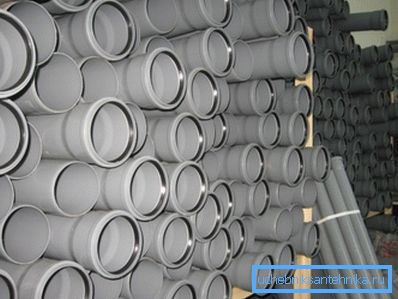

Da li znate kako izgleda PVC i polipropilen? Ništa.

Regulatorni dokumenti

Sada da vidimo koje su dužine i prečnici plastičnih cijevi za kanalizaciju propisane u aktuelnim regulatornim dokumentima.

GOST 22689.2-89

Ovaj GOST proizvodi polietilenske cevi i fitinge.

Mi smo, naravno, prvenstveno zainteresovani za veličinu.

  • Cijevi su dostupni u dužinama od 8, 6, 5.5, 3 i 2 metra.
  • Debljina zida varira od 2 do 5,2 milimetara.
  • Tabela prečnika plastičnih kanalizacionih cevi, iskreno, ne šteti s velikim brojem izbora. Na listi su četiri veličine: 40, 50, 90 i 110 milimetara.

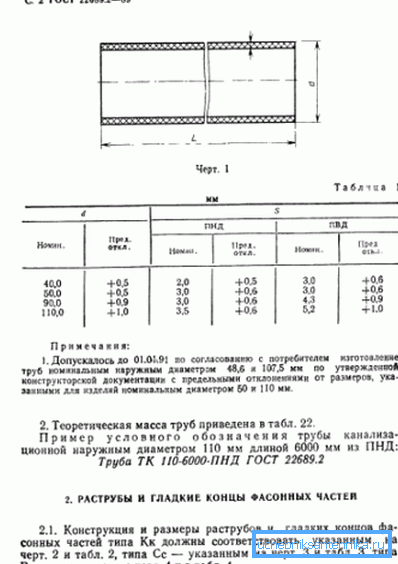

GOST stranicu sa listom veličina.

TU 4926-002-88742502-00

Proizvodi od polipropilena nisu proizvedeni prema GOST-u, ali prema specifikacijama. Šta kažu sadašnje TU-ovi?

Spisak mogućih dužine ravnih segmenata će nam biti poznati: 8, 6, 5.5, 3 i 2 metra.

Međutim: u koordinaciji sa klijentom moguće je napraviti cijevi druge dužine. Minimalne i maksimalne vrijednosti nisu ograničene, ali zdrav razum ukazuje na to da je izuzetno neugodno za transport veće od 12 metara dužine bilo kojim postojećim transportom.

Prečice cevi za plastičnu kanalizaciju i debljina njihovih zidova mogu imati sledeće vrednosti:

Prečnik, mm Debljina zida mm
50 3.0
110 3.5
150 5.4

PVC

Sa PVC-om situacija je prilično komična.

Kao regulatorni dokument koji uređuje proizvodnju, prodavci navode:

  1. GOST 1898-2001, čiji znaci nisu bili slobodno dostupni. Ne, autor ne tvrdi da ovaj standard ne postoji; ali ni na jednom sajtu proizvođača i dilera ni jedan sertifikat o usaglašenosti.
  2. GOST R 51613-2000 koji se odnosi na cijevi pod pritiskom. Naravno, ništa ne sprečava upotrebu pritisne cijevi sa bljeskalnim priključkom za kanalizaciju; međutim, roba proizvedena u skladu sa ovim standardom očigledno će biti skuplja: veća čvrstoća znači veću debljinu zida.

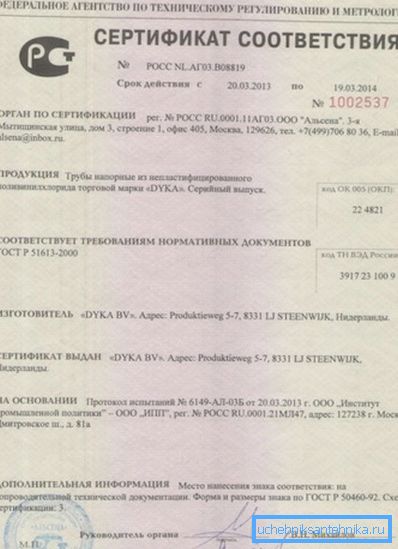

Sertifikat o usaglašenosti.
  1. Pored toga, standardi izgradnje odeljenja VSN 48-96 daju dimenzije cevi za plastičnu kanalizaciju za unutrašnje inženjerske mreže stambenih i javnih zgrada.. Na sreću, barem u ovom dokumentu pominju se istinske zvučne cevi od NPVH u obliku zvona.

Hajde da ispitamo dokumente.

GOST R 51613-2000

  • Cevi se proizvode u pravim dužinama od 4 do 12 metara sa mnoštvom od 0,25 m (4,0, 4,25, 4,50 i tako dalje).
  • Debljina zida varira od 1,5 do 23,2 mm.
  • Prečnik može uzeti vrednosti od 10 do 315 mm. Prisutne su vrijednosti od 50, 90, 110, 150 i 200 mm, što ukazuje na to da su cijevi kompatibilni sa cijevnim priključkom za kanalizaciju.

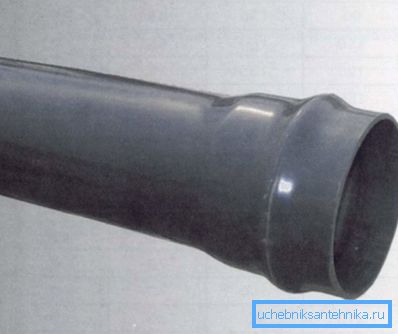

PVC cevni priključak.

BCH 48-96

Prilikom proučavanja ovog dokumenta čekamo još jedno iznenađenje. U pitanju je, između ostalog, uputstvo za nabavku koje preporučuje proizvode veoma specifičnog proizvođača - OAO NPO Plastic. Lista veličina ne opisuje zahteve za proizvedene proizvode, ali. raspon predmeta koji se kupuju.

Pa, i taj hleb.

Ove informacije damo u potpunosti, bez računa:

  • Dužine cevi i mlaznica su 345, 360, 370, 410, 450, 457, 465, 515, 535, 870, 970, 1125, 1215, 1255, 1315, 1500, 2000, 2485, 2605, 2620, 2650, 4000 i 5240 mm Sudeći prema veličini, pričamo o naručivanju nekoliko vrlo specifičnih projekata kuća.
  • Korišćeni prečnik plastičnih cevi za kanalizaciju je prilično tradicionalan za unutrašnje mreže - 50, 90 i 110 milimetara.

U međuvremenu u stvarnom svetu

Poštovani čitaocu, da li ste zbunjeni? Dozvolite mi da vas oslobodim od zarobljavanja iluzija i upoznam vas sa stvarnim asortimanom par kompanija koje se bave proizvodnjom kanalizacije.

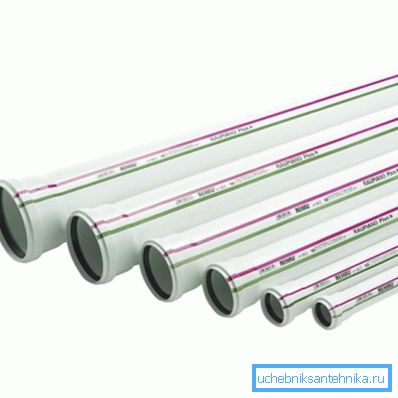

Pravi asortiman tržišta je mnogo širi od standarda.

Evo palete proizvoda proizvedenih od kompanija AquaMaster Group od neplastifikovanog polivinil hlorida.

Prečnik, mm Debljina zida mm
Pluća Prosek Teško
110 - - 3.2
160 3.2 4.0 4.7
200 3.9 4.9 5.9
250 4.9 6.2 7.3
315 6.2 7.7 9.2
400 7.9 9.8 11.7
500 9.8 12.3 14.6

Ali lista prečnika polietilenskih cevi Korsis Plus, koja se koristi u izgradnji kanalizacije:

  • 1200,
  • 1400
  • 1600,
  • 2000,
  • 2200,
  • 2600 mm.

Zanimljivo: struktura ovih cevi je veoma različita od uobičajene za nas. Dovoljno je reći da su dvoslojni, sa valovitim spoljnim i glatkim unutrašnjim slojevima.

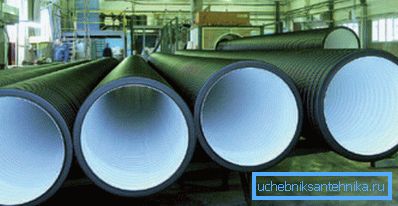

Proizvodi kompanije Korsis.

Područja primjene

Najzad, saznajemo gde se koriste kanalizacione cijevi različitih prečnika.

Prečnik 50 mm koristi se za povezivanje svih sanitarnih uređaja, osim toaleta. Pored toga, u kućama pojedinih projekata, ovaj promjer montira cijevi odvoda za kuhinju.

90 mm koriste se pri povezivanju određenih tipova WC školjki (pre svega - montiranje na ploču).

110 mm - najpopularnija standardna veličina: od povezivanja WC školjke do polaganja stubova, pa čak i krovnih kreveta ujedinjenih nekoliko stubova.

150 - 200 mm koristi se prilikom polaganja ispusta u bunar u stambenim zgradama.

250 - 600 mm - cijevi koji povezuju kanalizaciju sa kanalizacijom.

600 i više - kolektori koji sakupljaju otpadne vode iz čitavih područja.

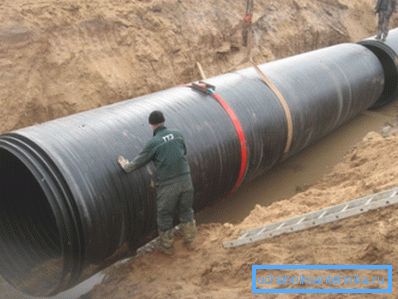

Kolektor zaptivki. Ova fotografija vam omogućava da procenite veličinu njegovih fragmenata ..

Zaključak

Nadamo se da će naš uvid u mračne tajne postojećih regulatornih dokumenata i njihov složeni odnos sa stvarnom proizvodnjom biti korisnim za čitatelje. Kao i obično, dodatne informacije mogu se naći na video snimku u ovom članku.
