Uzdužna čelična cijev: karakteristike i karakteristike

Zavarene uzdužne cevi prema GOST 10704 91 i 10705-80 su metalni proizvodi, zavareni od čeličnih traka. Industrijska proizvodnja ove vrste proizvoda obuhvata korake kao što su formiranje prozora od limova i njihovo zavarivanje u jednu celinu.

Tehničke i operativne karakteristike proizvoda u velikoj meri određuju kvalitet upotrebljenog metala i tehnologija delova za zavarivanje. Razmotrimo detaljnije koji su hardveri proizvedeni prema GOST 10704 91.

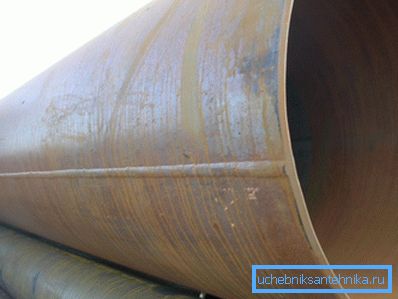

Na slici - uzdužni zavar je jasno vidljiv.

Ključne karakteristike

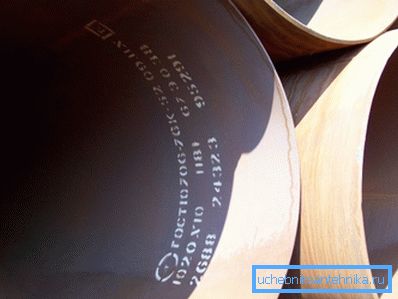

Označavanje gotovih proizvoda

Uzdužna električna zavarena cev je metalni proizvod sa okruglim ili pravokutnim poprečnim presekom, koji se izrađuje isključivo pod fabričkim uslovima koristeći specijalnu opremu za valjanje. Proizvodnja proizvoda se vrši valjanjem čeličnog lima u kalup, koji se kuva metodom direktnog zgloba.

U skladu sa metodom formiranja gredice ravne šavne cijevi podijeljene su u sljedeće tipove:

  • hladno deformisani;
  • toplo valjani;
  • hladno valjani;
  • hladno vučeno

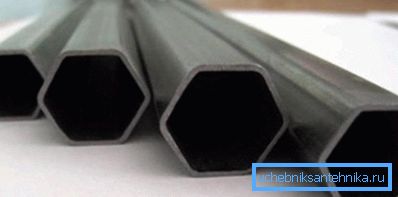

Modifikacije šestougaonih preseka

Zavar ima uzdužni pravac, koji obezbeđuje optimalne parametre čvrstoće.

Važno: Cevi zavarene ovom metodom ne pružaju mogućnost mehaničkog savijanja, jer to može dovesti do pucanja ili drobljenja gubitkom inicijalne konfiguracije i osobine čvrstoće.

U proizvodnji elektro-zavarenih cijevi korišteni su ugljenični i nisko-ugljenični čelik, smireni, polu-smireni i ključevi brendovi St1, St2, St3, St4, 08Yu i 22GYu.

Optimalne karakteristike čvrstine proizvoda će biti sadržane u sadržaju čelika:

  • ugljenik - ne više od 0,25%;
  • sumpor - 0,056%;
  • fosfor - 0,046%.

U skladu sa vrstom i stepenom upotrebe čelika, uzdužni zavareni metalni proizvodi podeljeni su u sledeće tipove:

  • SP - modifikacija mirnog čelika;
  • PS - modifikacija poluhladnog čelika;
  • KP - modifikacija ključanja čelika.
Izmjene sa pravougaonim poprečnim presekom

Pripada jednoj od gore navedenih kategorija označena je oznakom koja se nanosi na površinu cevi ili je navedena u pratećoj dokumentaciji.

Uzdužne zavarene cijevi nisko legiranog i ugljeničnog čelika, čiji je prečnik 10-530 mm, podeljeni su u sljedeće grupe:

  • sa normalizovanim hemijskim sastavom;
  • sa nominalnim mehaničkim svojstvima;
  • sa nazivnim mehaničkim svojstvima i hemijskim sastavom;
  • sa standardizovanim testnim hidrauličnim pritiskom.

Upotreba gore navedenih klasa čelika nije u mogućnosti da gotovom proizvodu obezbedi dovoljnu otpornost na postupke korozije. Zbog toga je gotovim cevima pre ili nakon instalacije izložen poseban tretman, koji se sastoji u upotrebi posebnih zaštitnih spojeva ili primjene tradicionalnih boja i lakova (LKM). (Pogledajte i članak Zaštita od korozije čeličnih cevi: karakteristike.)

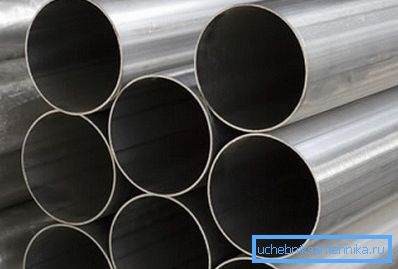

Pocinkovane elektro zavarene cijevi

Posebna kategorija je pocinkovana zavarena cev, za proizvodnju čija su ugljenični čelici od 10, 20, 35, 45 i 15XM. Takav hardver može se koristiti za njegovu namjenu sa minimalnim tretmanom protiv korozije ili bez njega.

Gotovi proizvodi, bez obzira na stepen upotrebe proizvodnih materijala, moraju izdržati dugoročni radni pritisak ne više od 16 MPa. Ovaj kvalitet u velikoj mjeri određuje obim korištenja zavarenih uzdužnih cijevi.

Obim primene

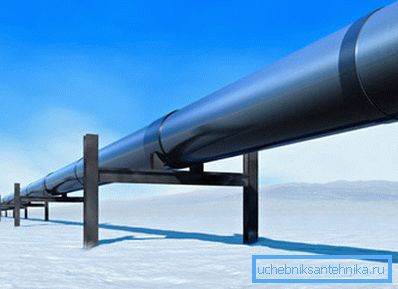

Primjer korištenja uzdužnih zavarenih cijevi

Raspon uzdužnih zavarenih cijevi na tržištu pronašao je široku primjenu u industriji prerade i prerade nafte i gasa u skladu sa zahtjevima iz GOST 20295-85. Korišćenjem ovih proizvoda izgrađeni su cevovodi, kako sa spoljašnjim, tako i sa ugrađenom lokacijom. (Pogledajte i članak Kanalizacija: karakteristike.)

Važno: Debljina zida cevovoda sa podzemnom lokacijom treba da bude najmanje 3 mm. Zemljani ili nadzemni cevovodi izrađeni su od cevi debljine zida ne više od 2 mm.

Glavno polje primene podužnih zavarenih cevi izabrano je slučajno, pošto ovi proizvodi imaju sljedeće karakteristične osobine:

  • Jednostavnost priključka za zavarivanje pri izvođenju greda, ugla i krajnjih spojeva prilikom ugradnje ventila i tako dalje
  • Relativno niska težina u odnosu na druge proizvode od čelika. i, kao rezultat toga, lakoća transporta i jeftinija instalacija.
  • Razumna cena, što pozitivno utiče na troškove cjevovoda u cjelini.
  • Otpornost na padavine i druge negativne efekte faktora životne sredine (predmet prethodne pripreme za antikoroziju).
  • Mogućnost rada u gotovo svim klimatskim zonama bez ugrožavanja integriteta zavarivanja i cjevovoda uopšte.

Naravno, obim primene zavarenih uzdužnih cijevi nije ograničen na izgradnju naftovoda i gasovoda, jer ovakve proizvode odlikuje svestranost upotrebe.

U skladu sa obimom primjene, ove cijevi su podeljene u sljedeće klase:

  • Klasa 1 - opremljena proizvodima namenjenim za transport tekućih i gasnih medija pod niskim pritiskom. Osim toga, ovakve cijevi se obično koriste za konstrukciju skela i sličnih metalnih konstrukcija, na kojima postoji nisko mehaničko opterećenje.
  • Klasa 2 - uglavnom se koristi za izgradnju cjevovoda nafte, gasa i vode. Takođe, upotreba metalnih proizvoda koji odgovara ovoj klasi se proteže na opremanje preduzeća hemijske industrije.
  • Razred 3 - koristi se u hemijskoj i prehrambenoj industriji. Posebna karakteristika takvih proizvoda je otpor na visoke temperature i prekomerni kratkotrajni pritisak.
  • 4 klasa - takve cijevi se uglavnom koriste za istraživanje polja gasa i ulja.
  • Razred 5 - je optimalno rešenje za montažu metalnih konstrukcija na zahtev u mašinogradnji i automobilskoj industriji. Manje uobičajeno, takve cijevi se koriste na gradilištima za montažu skela ili okvira za izgradnju više građevinskih objekata.
  • Grade 6 - koristi se isključivo u inžinjerijskoj industriji.

Glavne veličine

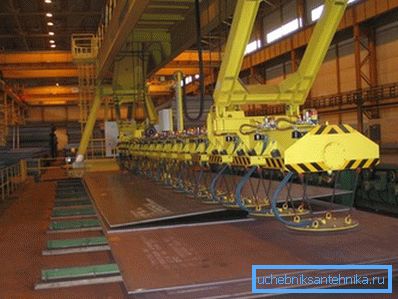

Inicijalna faza proizvodnog procesa

Uputstva za izbor i kupovinu električnih zavarenih cijevi kao i druga metalna valjanja zavise od dimenzija. Razmotrite standardnu ​​kombinaciju dužine i prečnika koje koriste domaći proizvođači.

Proizvodi sa neizmirenom dužinom:

  • Od 2 metra ili više sa prečnikom preseka do 30 mm;
  • Od 4 metara i više prečnika 30-70 mm;
  • Od 5 metara i više sa prečnikom od najmanje 152 mm.

Proizvodi dužine:

  • 5-9 metara prečnika ne više od 70 mm;
  • 6-9 metara prečnika 70-219 mm;
  • 10-12 metara prečnika ne više od 426 mm.

Pored toga, proizvedena je čelična cev sa elektrodom zavarenom dužinom od više od 250 mm.

Zaključak

Sada znate šta su uzdužne zavarene cevi, kako su napravljene i za koje svrhe se koriste. Imate li pitanja za razjašnjenje? Više korisnih informacija možete pronaći tako što ćete gledati video u ovom članku.
