Unutrašnji prečnik cevi: najvažniji parametar prilikom
Takva vrednost kao unutrašnji prečnik cevi omogućava tačan proračun protoka kapaciteta različitih inženjerskih komunikacija. Ovaj parametar je standardizovan, stoga značajno pojednostavljuje rad dizajnera.
Sve varijacije parametara
Odjeljak je standardizovan u nekoliko varijanti:
- Uslovna oznaka označena je kao Dy ili Du. Ovaj parametar se izračunava u milimetrima ili u inčima - za čelik (onda je zaokružen).
- Nazivni prečnik je u suštini isti kao i prvi parametar. Obeležen je kao Dn / Dn.
- Vanjska veličina označena je Dh.
- Najvažnija je vrednost unutrašnjeg prečnika čeličnih cevi (D) i njihovih polimera.
Pored gore navedenih parametara, debljina zida materijala (h) se takođe koristi u proračunima.

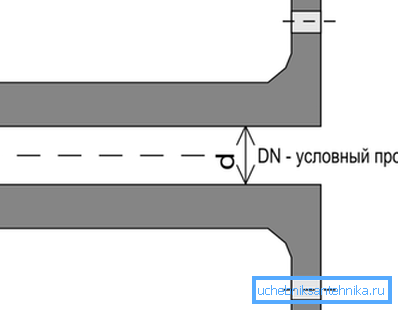

Koji je uslovni pasus
Nominalni prolaz je približno jednak poprečnom preseku cijevi. Kada se projektuje, izračunava se tako da je dovoljna širina mreže.
Obratite pažnju! Graduacija uslovnih vrednosti definisanih standardom. Izračunavaju se tako da kapacitet sistema od jednog prelaza do drugog raste za 60/100%.
Njihova veličina je regulisana GOST 28338/89 "Interfejsi cevovoda i njihovog fitinga. Vrste nominalnih dimenzija. Ispod je završetak dokumenta.
| 2.5 | 3 | 4 | 5 | 6 | 10 | 12 |
| 15 | 16 | 20 | 25 | 32 | 40 | 50 |
| 63 | 65 | 80 | 100 | 125 | 150 | 160 |
| 175 | 200 | 250 | 300 | 350 | 400 | 450 |
| 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 |
| 800 | 3000 | 3200 | 3400 | 3600 | 3800 | 4,000 |
Dešifrujući koncept
Izraz "uslovni pasus" uveden je kako bi se sačuvala vrijednost prostora za komunikacije, što stvara uslove za projektne proračune.
Obratite pažnju! Uputstvo znači ovaj koncept zaokružen prema vrednostima standardne serije prosečnog radnog dijela. Međutim, stvarni unutrašnji prečnik cevi je 30 mm, itd., Po pravilu, nije jednak nominalnom analogu.
Dakle, za materijale sa vanjskom dimenzijom od 160 i debljinom zida od 8, stvarna veličina unutar je 144, sa zidovima 6-150, ali čak i tamo i tamo nominalna veličina je 150.
Pravi unutrašnji dio
- Radni prostor elemenata zavisi od debljine njihovih zidova.
- U većini slučajeva, materijali za vodu i gasovod su označeni iznutra, a drugi tipovi - spolja.
- Čelični proizvodi, zasnovani na tehnologiji njegove proizvodnje, imaju iste spoljne dimenzije.
- Kako bi se osiguralo pouzdanost sistema vodosnabdevanja koji radi pod visokim pritiskom, debljina zidova njegovih elemenata mora biti povećana. S obzirom na to, njihova radna veličina će se razlikovati od uslovnog prolaza.
Na primer, mreža sa spoljnim indikatorom od 275 i debljinom zida od 9, ima istinsku unutrašnju dimenziju od 257. I nominalni unutrašnji prečnik PVC cevi je 250 mm, što je određeno najbližom vrijednošću standardne serije.
Dole je tabela veličina proizvoda od čelika i njihova korespondencija sa plastičnim cevima za vodu do analoga. To će vam omogućiti da precizno izaberete analogije prilikom dizajniranja kombinovanog sistema.
Iz njega se, na primjer, vidi, na primjer, da unutrašnji prečnik cijevi od metala i plastike odgovara čeličnom analogu sa vanjskom dimenzijom od 26.
| Uslovno prolaz | Vanjski dio | ||
| Štitni čelični elementi | Čelični bešavni proizvodi | Plastični analogi | |
| 10 | 17 | 16 | 16 |
| 15 | 21.3 | 20 | 20 |
| 20 | 26.8 | 26 | 25 |
| 25 | 33.5 | 32 | 32 |
| 32 | 42.3 | 42 | 40 |
| 40 | 48 | 45 | 50 |
| 50 | 60 | 57 | 63 |
| 65 | 75.5 | 76 | 75 |
| 80 | 88.5 | 89 | 90 |
| 90 | 101.3 | 102 | 110 |
| 100 | 114 | 108 | 125 |
| 125 | 140 | 133 | 140 |
| 150 | 165 | 159 | 160 |
Definisanje radnog prostora elementa
Tačno određivanjem propusnosti dijelova, možete izračunati količinu materija koja ih prenose preko mreže.
Izračunavanje unakrsne komunikacije za hladnu vodu
Količina supstance koja ona propusti po jedinici vremena određuje unutrašnji prečnik cevi 25 mm.

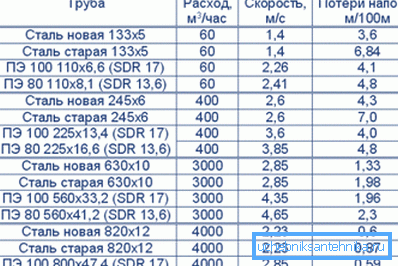

Propustljivost proizvoda zavisi od sledećeg.
- Njen radni prostor. Ako je premala, hidraulička otpornost zidova sistema će se povećati i protok radnog medijuma će se oslabiti.
- Pritisak u inženjerskim komunikacijama.
- Duljine komunikacije. Što je duže, trenje koji slabi protok je jači.
- Stepen glatkosti materijala. Što je veća, brže se supstanca kreće kroz sistem.
- Starost elemenata, tj. Zapremina depozita na njihovim zidovima. Cena sistema korišćenih materijala će biti mala, ali će se efikasnost smanjiti.
- Broj prelazaka u komunikaciji od jedne dimenzije do drugog, kao i okretanja.
Za sistem domaćinstva, možete primijeniti jednostavnu formulu. Da biste izračunali optimalni unutrašnji presek elemenata, morate znati troškove vode, kao i brzinu protoka:
D = v (4-P-1000 /? • v).
Ovde:
- P predstavlja vodni tok;
- ?= 3.14;
- v je brzina kretanja radnog okruženja, to je 0,7 / 1,2 m / s. u analogu sa presekom do 32 mm i 1,5 / 2 m / s. u proizvodima više izražena veličina.
Grejanje analogi
Kada je neophodno izvršiti instalaciju sistema grijanja sopstvenim rukama potrebno je izračunati potrebnu propustljivost njegovih elemenata tako da se u zimu svi dnevni prostori zagrijavaju jednako.
Za izračun proizvoda za grijanje imaju sledeću formulu:
D = v (? • Q) / (v • Dt).
Ovde karakteri znaju:
- D je željena vrijednost;
- broj iznosi 3,14;
- Q je protok toplote u kW;
- v je brzina radnog okruženja, u m / s.;
- Dt je razlika u temperaturi (stepen Celzijusa) na ulazno / izlaznoj mreži.
Tako možete saznati, na primjer, unutrašnji prečnik cijevi od metala-plastike 16 za sistem podnog grejanja.
Zaključak
Vrijednost uslovnog prostora materijala je vrlo važna. Efikasnost i izdržljivost rada inženjerskih komunikacija zavisi od tačnosti njegovog izbora (pogledati i članak "Pipe Inch Thread - karakteristike i način sečenja").
Video u ovom članku sadrži dodatne informacije o ovoj temi.
