Ugradnja keramičkog dimnjaka

Visoki zahtevi za stabilnost i izdržljivost temperature namešteni su na kanalima za odvod dimnih gasova. Keramičke strukture postale su dostojna alternativa ciglama od cigle. Vatrootporne keramičke cijevi se koriste za kotlove sa bilo kojim tipom goriva. Visoki troškovi izgradnje kombinovani su sa dugim vekom trajanja i otpornosti na agresivno okruženje. Ugradnja keramičkog dimnjaka zahteva usklađenost sa sigurnosnim pravilima i tehnološkim standardima, ovi uslovi omogućavaju izbjegavanje požara i osiguravanje visokokvalitetnog pražnjenja proizvoda sagorevanja.

Uređaj

Šema celog sistema
Keramički dimnjak

Univerzalni sistem dimnjaka je sendvič konstrukcija koja se sastoji od unutrašnje keramičke cijevi i spoljnog dijela od lake keramičke ciglane ili betonskih blokova.

Između slojeva vatrootporne izolacije položena je, kao što je bazaltna vuna. Glina Chamotte, koja je sirovina za proizvodnju keramike otporne na toplotu, pruža mogućnost ugradnje dimnjaka za kotlove sa visokom temperaturom izduvnih gasova. Ovaj materijal odbija vlagu i je imun na efekte proizvoda sagorevanja.

Dizajn dima kanala obezbeđuje dovoljan stepen izolacije, eliminišući izgled kondenzacije na zidovima. Gasovi koji zagađuju zadržavaju toplotu u rupu u cevi, samo ovde se hladi do stvaranja vlage. Malo područje izloženo kondenzaciji nema značajan utjecaj na keramički dimnjak. Dizajn je dizajniran za ugradnju kako unutar tako i izvan kuće.

Merit

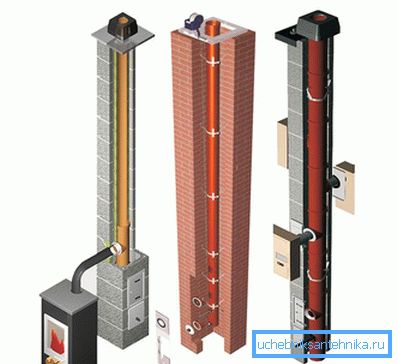

Keramičke cevi

Upotreba prirodnog vatrostalnog materijala unutar konstrukcije, izolacije i betonskih blokova spolja daje brojne prednosti nad ciglom i metalnim dimnjacima:

  1. Poboljšanje vibracija zbog glatkih zidova keramičke cijevi koja nema hrapavost od opeke.
  2. Dimnjak izrađen od šamotne glina je superiorniji od metala u otpornosti na koroziju. Zahvaljujući konstrukciji sendviča, kanal se lagano hladi i kondenzat se ne pojavljuje. Proizvodi sagorevanja se ne naslanjaju na glatke glinene zidove cijevi, stoga ne formiraju nikakva agresivna rješenja koja uništavaju materijal.
  3. Odsustvo čađi obezbeđuje bezbednost upotrebe - kanal za dim se ne smanjuje u prečniku i ne izaziva paljenje depozita.
  4. Univerzalnost - keramički dimnjak pogodan je za gasne kotlove, čvrsta i tečna goriva, kamine. Projekti se izrađuju za upotrebu sa visokim stepenom grejanja i specijalnim cevima za niskotemperaturne kotlove.
  5. Dobra toplotna izolacija osigurava brzo grijanje i nizak gubitak toplote, ovi faktori povećavaju efikasnost sistema grejanja.
  6. Sendvič cev ispunjava zahteve za zaštitu od požara, njegov spoljni okvir od betonskih blokova se ne zagreva i nosi pretnje drvenim podima kada prolazi kroz stambene podove i krovove.
  7. Dug vek trajanja, do 30 godina garancije.
  8. Jednostavna instalacija modularnog dimnjačkog sistema je na raspolaganju da to uradite sami.

Prilikom izbora keramičke cevi, uzimaju se u obzir njegovi nedostaci: instalacija se vrši vertikalno bez okreta, trošak takvog dimnjaka je veći od one od opeke ili metalne, ukupna težina konstrukcije stvara dodatno opterećenje na temelju.

Pravila izbora

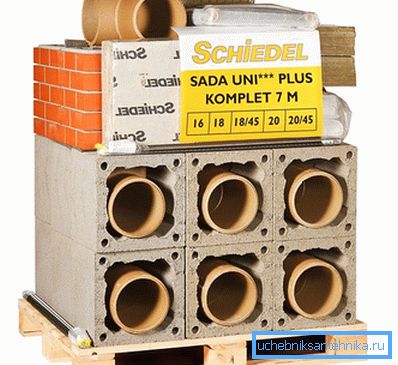

Komplet za montažu

Cevi za keramičke dimnjake su izrađene od odvojenih blokova koji se čvrsto spajaju, tako da nema curenja dima. Njegova visina se izračunava unaprijed, prema važećim propisima. Prekomjerna dužina dimnjaka ne poboljšava nacrt, već će stvarati složene aerodinamičke turbulencije koje ne doprinose efikasnom radu izduvnog sistema za gas. Cjevčica regrutovana, vođena pravilima:

  • visina iznad ravnog krova 50 cm;
  • cev, koja se nalazi 1.5 m od grebena, treba porasti 50 cm iznad njega;
  • na udaljenosti od 3 m, ivica dimnjaka ne može biti ispod linije grebena;
  • biti više od 3 m od grebena, cev mora stići do osa na 10 stepeni od linije njenog horizonta;
  • prečnik unutrašnjeg keramičkog kanala ne može biti manji od dimnjaka izduvne cevi;
  • visina cevi od rešetke do spoljašnje ivice nije niža od 5 m.

Keramički dimnjak može se koristiti za preusmeravanje gasova iz nekoliko uređaja, ali u bilo kojoj konfiguraciji donji modul služi za sakupljanje kondenzata. Elementi dimnjaka su odabrani, fokusirajući se na tip uređaja za grejanje: kamin, bojler ili peć. Na veličinu prečnika cevi utiče vrsta goriva i snaga kotla. Za izračunavanje potrebne dužine keramičkog dimnjaka potrebna vam je visina stropa i krova.

Instalacija dimnjaka

Montaža

Proizvođači proizvode dizajn koji je potpuno spreman za montažu, uključuje:

  • keramički blokovi, uključujući štapove za čišćenje i povezivanje sa grijačem;
  • rezervoar kondenzata;
  • okvir od blokova sa otvorom za armiranje;
  • mineralna izolacija.

Vrh dimnjaka je zaštićen od padavina specijalnim konusom. U donjem dijelu konstrukcije postavljena je rešetka za protok vazduha. Odabir redosleda instalacije modula i veličine cevi, uzmite u obzir da spojevi pojedinih sekcija ne bi trebali pasti na preklapanje prolaza.

Značajna težina dimnjaka zahteva postavljanje odvojene osnove. Njegove dimenzije prelaze prečnik dimnjaka za 10 cm u svakom pravcu. Betonska podloga mora biti ravna, a horizontalna pozicija se proverava nivoom. Da biste osigurali ravnu ravninu, možete postaviti keramičke granitne pločice. Podnožje cevi, posebno onih koje premašuju 7-8 m, treba strogo postaviti na nivou. Zatim, hidroizolacija se izvodi iz materijala rolne, savijena u dva sloja. Prvi betonski blok postavljen je na temelj, ispod njega se koristi cementni malter.

Upotreba zaptivača prilikom priključenja na dimnjake

Posebna zaptivna masa se koristi za povezivanje delova keramičke cevi. Napravljen je nezavisno od suve mešavine, uključenog u komplet i vode, odnos 7: 1 se održava. Mešanje se odvija u toploj sobi na +20 stepeni, potrebno je koristiti kompoziciju u roku od 1-1,5 sati dok se ne stvrdne.

Savjet! Zamrznuti rastvor se ne može ponovo razblažiti vodom.

U prvom bloku postavljen je rezervoar za odvod kondenzata, a cevni deo sa otvorom za čišćenje je pričvršćen sa zaptivačem. Ovaj modul je umotan bazaltnom vunom. Svaki naredni modul se stavlja u prethodni i zapečaćen proizvodnim rešenjem. Prekomerna kompozicija koja protiče na površinu cevi obrišite vlažnom sunđerom. Izvan keramičke cijevi spojen je okvir betonskih blokova, povezan sa cementnim peskom malterom. Ukoliko je potrebno, oni su isečeni rupice za pojedine veličine. Pravi deo je napravljen od blokova bez rupa.

Treći modul je čaura za povezivanje grijača. Pokriven je posebnim prednjim insertom. Nakon ravnog dela, poklopac se instalira.

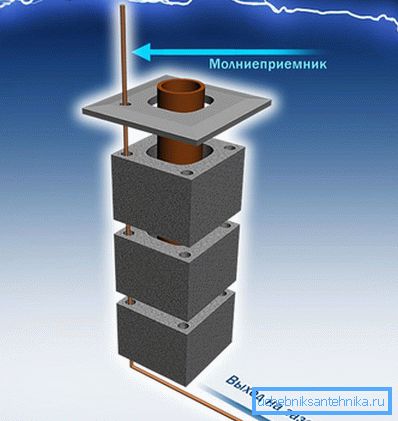

Dimnjak se može koristiti kao gromobran.

Savjet! Kroz betonske delove keramičkog dimnjaka može se dovesti gromobrana.

Kada instalirate blokove, važno je posmatrati horizontalni i vertikalni nivo. Da bi se struktura stabilnost i rigidnost ojačala gvozdenim šipkama. Rupe u uglovima blokova pripremljene su pod metalno ojačavanjem, u njih su gurale 1,5 milimetarske površine i napunjene cementnim malterom.

Nakon postavljanja dimnjaka, tačka za proveru je zatvorena vratima, au donjoj jedinici se postavlja ventilaciona rešetka. Ulaz vazduha će se pomeriti unutar kanala i smanjiti temperaturu. Keramički dimnjak se instalira bez betonskog rama, ali u ovom slučaju cev je pričvršćen sa stezaljkama svaki metar. U neogrevenom potkrovlju, izolovan je slojem bazaltne vune.

Prolaz kroz pod i potkrovlje zaštićen je kutijom i izolovan bazaltnom vunom. Posebna pažnja posvećena je sigurnosti ugradnje keramičkog dimnjaka u drvenoj kući. Njegova lokacija je postavljena na 25 cm od drvenog zida.

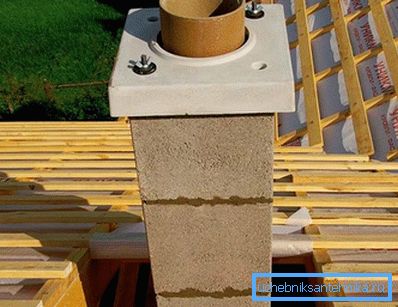

Završetak instalacije keramičkog dimnjaka

Završni dio dimnjaka, koji se nalazi na krovu, završava se instalacijom pokrivne ploče od betona i zaštitnog konusa metala. Spoljna završna obrada dimnjaka je izrađena od pločica ili drugog materijala do ukusa vlasnika kuće.
