Ugradnja cevi od sendviča od dimnjaka

Dimnjak "sendvič" je trenutno najkorisniji, jer je poznat po svojim praktičnim osobinama i ogromnoj funkcionalnosti. Hajde da razgovaramo o tome kako je postavljena cev za sendvič dimnjak.

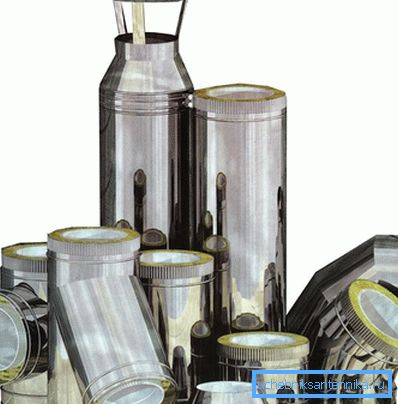

Prednosti sendvič cijevi

Prednosti ovog dizajna uključuju sledeća svojstva:

  • gotovo potpuno odsustvo kondenzata
  • na zidovima nema čađi,
  • zanemarljiva mogućnost vatre,
  • dimnjaci se lako održavaju i, ako je potrebno, popravljaju.

Cevi za sendvič su odlične kao materijali za dimnjake u zgradama od drveta, na primer, u kupatilima i drugim drvenim zgradama.

Kako sastaviti dimnjak

Kako sastaviti dimnjak

Proizvedeni dimnjak sastoji se od delova dužine 1 m, gde je svaka umetnuta u drugu. Da bi se bolje razumeli kako se proces instalacije odvija, neophodno je razjasniti tačno kako je prikazana dimnjačka šema u kući. Sve je vrlo jednostavno: jedan proizvod sastoji se od spoljašnjih i unutrašnjih cevi, njihov promjer je različit i stvara prazninu u kojoj se nalazi izolacijski sloj. Cev koja se nalazi iznutra je obično napravljena od nerđajućeg čelika, a vanjski koji ne zahtijeva termičku stabilnost može se napraviti od bakra i od mesinga.

Savjet! Galvanizacija, ako se koristi kao materijal za cevi, neće biti u stanju da se ponaša normalno tokom rada cevi, jer tokom grejanja, kao i tokom hlađenja, konstantno menja svoj prečnik.

Navedene defekte ne poseduju nerđajući čelik. Pored toga, kada koristite čvrsta goriva, možete koristiti nehrđajući čelik koji ima otpornost na toplotu.

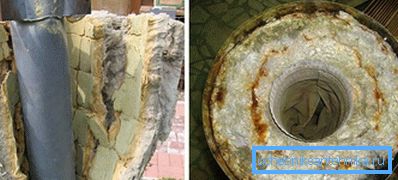

Zagrejan dimnjak

Zagrevanje

Tokom instalacije sendviča za dimnjak, posebna bazalt mineralna vuna se koristi kao materijal za izolaciju. Sa debljinom od 24-60 mm, koristi se kao unutrašnja izolacija za proširene gline i poliuretanske cijevi. Međutim, rad na njegovoj instalaciji je često potreban za ručno rukovanje, što zahteva posebnu pažnju.

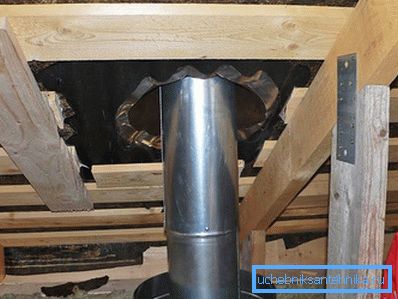

Metode cjevovoda

Metode povezivanja

Postoji nekoliko načina za povezivanje:

  • prirubnica;
  • bajonet
  • i tzv. "hladni most", "kondenzat", "dim".

Svaka metoda ima svoje prepoznatljive osobine. Na primer, opcija "dim" je dizajnirana tako da proizvodi emitovani ugljen-monoksidom ne ulaze u prostoriju (obično kupatila). Metoda, koja uzima u obzir stvaranje kondenzata, ima za cilj sprečavanje curenja kondenzata niz cev.

Metoda instalacije prirubnice podrazumeva da dim koji prolazi kroz dimnjak ne susreće ništa ispred njega, što bi ga sprečilo da napusti dimnjak. Naravno, postoje nedostaci koji su povezani sa nebrigom tokom montaže. Ako se sklop ne izvodi dovoljno kvalitetom, kondenzat može doći do nastalih pukotina, zbog čega je izolacija oštećena.

Šema izgradnje

Za razliku od prirubnice, metoda bajoneta potpuno eliminiše bilo kakav ulazak vlage, jer ovde unutrašnja cev u dimnjaku ide direktno u utičnicu donjeg sendviča, ali postoji mogućnost dima da izlazi.

Savjet! Da dim ne šteti zdravlju, a kondenzat ne pokvari izolaciju, potrebno je samo dobro zaptiti sve spojeve, a ova operacija je neophodna bez obzira na izabrani metod.

U ovom slučaju unutrašnje cevi se sklapaju "kondenzatom", a izolacija treba da bude prisutna na mestima gde je dimnjak u kontaktu sa drvenim elementima krova. Pored toga, sendvič nije pogodan za direktno povezivanje sa cijevima.

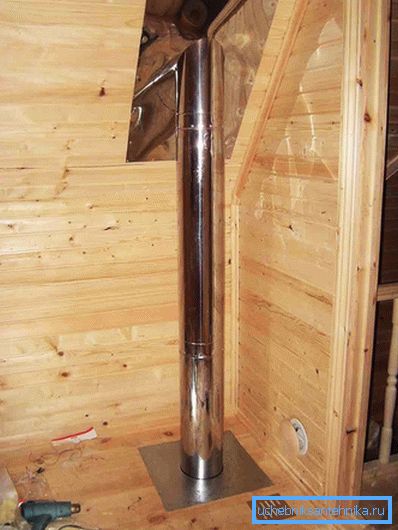

Proces montaže

Proces montaže

Treba napomenuti da instalacija sama nije teška, jer za povezivanje sendvič cijevi ne zahtijevaju posebne građevinske sposobnosti. Kako počinje rad? Najvažnija stvar koju treba zapamtiti je da instalacija treba uvek početi na dnu i završiti na vrhu, a spoljnu cijev postaviti na unutrašnju.

Prvo, potrebno je povezati sve elemente koji čine dimnjak. Počevši od instalacije, morate imati u vidu da je jedan kraj cevi donekle sužen; ubacuje se u donju cev. Budući da dimnjak ne akumulira čađ, prilično je lako ukloniti kondenzat iz njega. Ovo se može uraditi postavljanjem specijalnih štapova.

Prolaz kroz zid

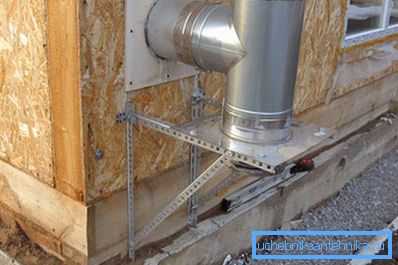

Drugo, potrebno je držati dimnjak gore, u prvom slučaju, razmotriti opciju kroz zid. Da bi to učinili, stvara se rupa ispod cevi, cev se drži, a šavovi su zatvoreni pjenom. Montaža pod nosačem su montirana spolja, nakon čega je ugrađena. Gore pomenute podloške postavljene su na uglove pričvršćene na nosač, na kome mogu da se kreću. Spoljašnji zid se može sjesti s listom šperploče (debljine oko 1 cm) ili metala. Sam nosač mora biti lakiran ili lakiran kako bi se zaštitio od korozije.

U adaptoru se buša rupa potrebne dužine, nakon čega se na njega stavlja sendvič. Ponekad se koristi zadatak, odnosno prostor koji je posebno ostavljen između zida zgrade i kanala dima.

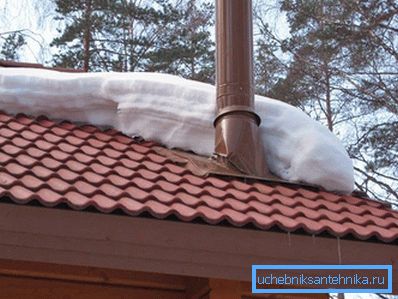

Ako držite dimnjak na krovu, prvo morate da uklonite cev, a tek nakon toga pričvrstite krovni prozor na sanduk.

Savjet! Sa visinom dimnjaka više od 1,2 m, potrebno je pričvrstiti konstrukciju pomoću kablova sa kočionim stezaljkama, u suprotnom dimnjak će se srušiti pod uticajem snažnog gustog vjetra.

Ako je krov napravljen od zapaljivih materijala, onda ga treba zaštititi od moguće vatre. Da biste to uradili, na cevi dimnjaka, koja se nadovezuju iznad metalnih pločica ili ploče, potrebno je postaviti deflektor sa rešetkom za gašenje varnica (male ćelije moraju biti napravljene).

Montaža dimnjaka: ono što treba znati

Mount

Sledeće vam treba što je više moguće da biste obezbedili dimnjak. Sve podloške i kolena, kao i ostale komponente drže se zajedno sa priključcima za cijevi, a samim dijelom se ojačava nosačem. Ako iznenada najviši deo dimnjaka bude loše ili nije fiksiran - bolje je da je ojačate za svaki slučaj i time osiguravate sebe. Obično u ovom slučaju koriste se kočnice pod uglom od 120 °.

Ako nije jasno kako su spojni spojevi pričvršćeni, možete saznati više o tome u nastavku. Sandwich cev, kao što je ranije pomenuto, umetnute su jedno u drugo. Nakon završetka pristajanja, kada ste ubeđeni da nema praznina i sve je u redu, ova veza je zapečaćena pomoću kompresijskog klipa. Ako se cev drži zajedno sa nekim drugim elementom, onda se obujmice moraju koristiti sa obe strane.

Uzgred, nosač za podršku može se napraviti ručno. Za njegovu izgradnju potrebno je nekoliko uglova (30, 50 mm). Ovi uglovi su urezani u neophodne segmente pomoću mlinice, ruba se buša za M10 i M8 vijke sa bušilicom, onda je sve sklopljeno. U potpunosti se cijeli proces može naći i videti na video snimku na Internetu.

Dakle, mi smo rastavili kako pravilno spojiti cev, šta i kako se povezati, kako instalirati cev u peć, kako proći kroz zid i krov i kako ga popraviti. Sada, u stvari, možete pričati o kraju instalacije.

Završetak instalacije sendvič cijevi od dimnjaka

Postoji mala i neupadljiva nijansa koju ljudi ili ne znaju ili ne zaboravljaju - potrebno je ukloniti film iz cevi. Posebno je lepljen kako bi zaštitio cevi od ogrebotina i prljavštine, ali sada kada je dimnjak montiran i instaliran, nema potrebe. Štaviše, ako ste zaboravili da ga skinete, kasnije će početi slazit pod uticajem vremenskih uslova i dati neuredan pogled na dimnjak.

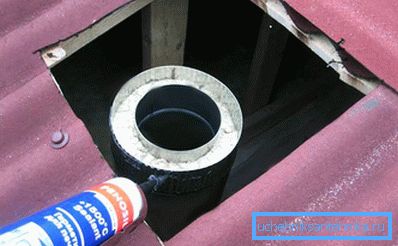

Normalna dužina gotovog dimnjaka bi trebalo da bude oko 5 m, maksimalno 6 m. Ova razdaljina se smatra iz rešetke peći na vrhu. Cjelokupna struktura mora biti proverena, svaki zglob ili nezaptirani klirens mora biti zapečaćen. Redni zaptivač neće raditi, potreban vam je samo otporan na toplotu, može izdržati temperaturu do 1000 ° C. Takav zaptivač se nanosi na vanjsku površinu kako unutrašnjih cevi tako i spoljnih. Ako postoji prelaz od jedne zidne cevi do cevi dvostrukog zida, spoljni krug je pokriven zaptivnim materijalom. Kada se ovaj deo posla završi, najzad je potrebno provjeriti potencijalno opasna mjesta gdje se cijev može najviše ugrijati. Savjet o tome kakva je temperatura.

Zaptivač

Da li biste kasnije očistili dimnjak bio jednostavan i jednostavan? Obavezno ga prethodno proverite. Šta je to? Tzv. Mali removable deo, posebno postavljen u zid dimnjaka. Može izgledati kao rupa sa vratima.

Video

Dimnjak se sastavlja korišćenjem kondenzata na sledeći način:
