Toplotna izolacija cevi: borba protiv zamrzavanja i ušteda

Toplotna izolacija cevovoda toplotnih mreža, kao i sistema za vodosnabdevanje i odvodnjavanje je praktično obavezna. To je zbog činjenice da se prilikom kretanja kroz cevi njihov sadržaj može izložiti niskim temperaturama (postoji rizik od zamrzavanja) ili gubitak toplotne energije.

Da bi se ovo izbeglo, stručnjaci koriste različite metode, od kojih će se najprije pojaviti diskusije u našem članku.

Zagrev rešava prilično širok spektar zadataka

Osnove izolacije

Potreba za obavljanje posla

Sve mjere za izolaciju cevovoda vrše se sa jednim specifičnim ciljem - smanjiti uticaj spoljašnjih faktora na sadržaj cijevi.

Međutim, u zavisnosti od situacije, nijansi mogu varirati:

  • Ako govorimo o grejanju i dovodu tople vode, onda je neophodno smanjiti gubitke energije prilikom transporta rashladne tečnosti.. Dok vrela voda dođe do cjevovoda od kotlovnice do kuće (pogotovo zimi), ona će se ohladiti za oko 10-150Prema tome, finansijski gubici će takođe biti znatni.
U ovom stanju komunikacije gubitak toplote je neizbežan.
  • Pored toga, važna je i toplotna izolacija cevi za toplu vodu u stambenim i industrijskim prostorijama.. Montira se kako bi zaštitili ljude od opekotina kada su u kontaktu sa zagrejanim zidovima komunikacionih krugova.
  • Sa hladnom vodom i kanalizacijom, imamo nešto drugačiji problem.. Kada se temperatura atmosferskog vazduha smanjuje, povećava se rizik zamrzavanja tečnosti u cevima, što u ranim fazama dovodi do slabljenja pritiska, a zatim do potpune blokade.
  • Ako pokušate da koristite sistem u kome se formirao ledeni blok, cev može da se probije. sa svim sledecim (u doslovnom i figurativnom smislu) posljedicama.
Probojna smrznuta cijev

U stvari, metode opisane dole koriste se za rješavanje ova tri problema.

Pristupi rešavanju problema

Zaštiti cevovode od ekstremnih temperatura i spoljašnjih uticaja na nekoliko načina:

Aktivni grejni kabl
  • Prvo, kanalizacioni cjevovodi (fekalne i oluje), kao i sistem vodosnabdevanja mogu biti opremljeni aktivnim sistemima grejanja. Takvi sistemi su grejni kablovi koji su ili montirani na vrhu cevi, ili ubačeni u njegov lumen i priključeni na električnu mrežu.

Obratite pažnju! Kada se koristi kontinuirano, priručnik preporučuje korišćenje samoregulirajućih žica koje se ne pregrejavaju i ne izgoreju, jer se automatski isključuju kada dođe do prekomernog zagrevanja.

  • Drugo, cevi se mogu postaviti tako da imaju minimalan kontakt sa niskim temperaturama. Obično za ovu svrhu sve komunikacije su sahranjene u zemlji ispod nivoa zamrzavanja.
Što je dublje, veća je temperatura u zimskom periodu
  • Takođe, ova grupa metoda uključuje polaganje cevovoda u podzemnim zatvorenim ležištima: sistem se nalazi u relativno izolovanoj vazdušnoj komori, a vazduh u kojem se hladi mnogo sporije.
  • Međutim, sposobnost da "sakrije" cev ispod zemlje nije uvek. Zbog toga se u većini slučajeva koristi toplotno-izolaciona kola od poroznih materijala. Ovo kolo deluje kao zaštitna zona, sprečavajući gubitke toplote vruće tečnosti i zaštitu hladne vode i odvoda od zamrzavanja.

Upravo ova metodologija posvećuje naš detaljni pregled.

Regulatorno poravnanje

Osnovni dokument koji reguliše materijale i metode korištene u toplotnoj izolaciji različitih komunikacija je SNiP 2.04.14-88. U ovom standardu se prikupljaju informacije o tehnologiji izolacije, kao i osnovnim zahtevima koji se predaju zaštitnim krugovima.

Ako analiziramo glavne odredbe ovog dokumenta, SNiP o toplotnoj izolaciji opreme i cjevovoda sadrži sljedeće preporuke:

  • Zagrijavanje bi trebalo biti obavezna komponenta bilo kog sistema, bez obzira na temperaturu rashladne tečnosti.
  • Za opremu toplotnoizolacionog sloja, oba gotovog proizvoda (dole ćemo govoriti o karakteristikama sistema "cevi u cevi") i mogu se koristiti montažne konstrukcije.
  • Kod uređenja izolacije, neophodno je obezbediti zaštitu metalnih delova od korozije, jer u ovom slučaju rđa će se mnogo brže širiti.
Prema zahtevima SNiP-a, toplotna izolacija je obavezna.
  • Optimalni je višeslojni dizajn kruga, koji uključuje samu izolaciju, fiksiran pomoću pričvršćivača, parne barijere i zaštitnog sloja metala, gustog polimera ili netkanih materijala. Takođe je u nekim slučajevima predviđena ugradnja ojačavajuće konture, čiji je glavni zadatak zaštita poroznih materijala od drobljenja i sprečavanje deformacije samog cijevi.

Takođe u dokumentu su formule pomoću kojih se izračunava debljina svakog sloja. Podaci o minimalnoj dozvoljenoj snazi ​​(za SNiP) toplotnoizolacionog kola, prikupljeni smo u tabeli ispod:

Karakteristike toplotne izolacije Minimalna debljina, mm
Pri korišćenju tkanine, probušenih platna, kablova 30
Pri korišćenju vlaknastih stisnutih materijala 40
Pri zagrevanju gustim polimerima, za cijevi malih promjera (do 40 mm) 40
Isto za cevi velikog prečnika (preko 40 mm) 60

Treba napomenuti da se glavni dio zahtjeva iz standarda odnosi na uređenje mreža za grejanje velikog kapaciteta, kao i na glavne vodovodne sisteme i kanalizacijske cijevi. Međutim, čak i ako radite sa izgradnjom sistema za vodosnabdijevanje ili kanalizacijom s vlastitim rukama, trebali biste se upoznati sa ovim dokumentom i, ako je moguće, koristite podatke koji se nalaze u njemu prilikom projektovanja i ugradnje.

Pregled materijala

Polimerni materijali

Govoreći o materijalima koji se koriste za smanjivanje gubitka toplote, na prvom mestu obično mislimo o penastim polimerima. Ovo je sasvim razumno, jer je opseg takvih proizvoda veoma širok i stoga neće biti teško odabrati sortu koja je najpogodnija za našu situaciju.

Prvo, takve kompozicije zaslužuju pažnju:

  • PE pena. Ova izolacija karakteriše visoka poroznost, niska gustina i relativno niska mehanička čvrstoća. Obično je izolacija cevi PE pene izrađena u obliku podolgovatih cilindara sa prorezom, što omogućava brzo instaliranje čak i bez posebnih vještina. Mane izolacije PPE-a obično uključuju brzo habanje zbog mehaničkih oštećenja i niske otpornosti na toplotu.

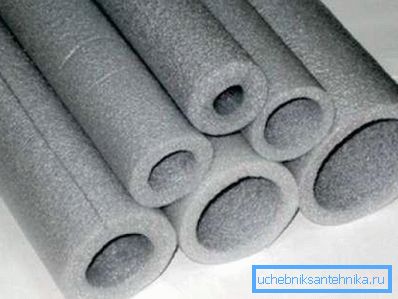

Zaštitna ogrlica sa različitim prečnicima

Obratite pažnju! Da biste olakšali ugradnju poklopaca i sprečili uklanjanje materijala, birajte model čiji prečnik odgovara prečniku cevi.

  • Stiropor. Ima nisku elastičnost i značajnu snagu, jer se proizvodi u obliku "ljuske" od nekoliko segmenata. Da biste spojili delove zajedno na ivicama, napravljeni su brave sa šiljcima i žlebovima, što vam omogućava da radite bez držača i da se oslobodite "hladnih mostova". To je skuplja pena, ali služi i ponekad.
  • Poliuretanska pena. Obično se koristi za proizvodnju ugrađene izolacije, ali se može koristiti u svakodnevnom životu. Dostupan u obliku "školjke" od dva ili četiri segmenta, kao iu obliku izolacione pene. Prskanje poliuretana vam omogućava da obezbedite efikasnu izolaciju komunikacija najsloženijeg oblika, dok je završna školjka zaptivena.

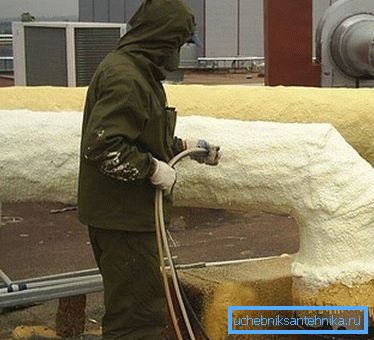

Fotografije u procesu prskanja PPU

Savjet! Poliuretanska pena nakon polimerizacije nije uništena pod uticajem ultraljubičastog zračenja, obložena je bojama ili netkanim tkaninom. Prilikom izbora materijala veoma je važno osigurati da ima dovoljnu paropropusnost.

Vlaknasti materijali

Nijedno manje (a u nekim slučajevima i više) popularnih od polimernih izolata su izolacioni materijali bazirani na mineralnoj vunci i njegovim derivatima.

Oni imaju takve prednosti:

Mineralne vune rukavice
  • Nizak koeficijent toplotne provodljivosti, koji je osiguran jedinstvenom unutrašnjom strukturom koja se sastoji od mnoštva vlakana.
  • Znatna otpornost na spoljne faktore, naime, zagrevanje, ulazak kiselina, baza, ulja i sl.

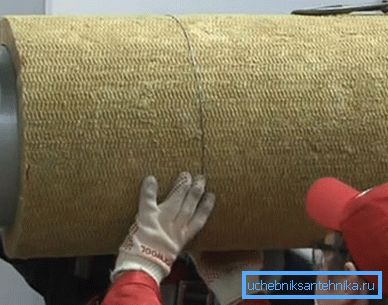

Poželjni su gusti proizvodi, jer su manje deformisani

Obratite pažnju! Dodatni plus je da školjka mineralne vune ne ošteti glodare.

  • Sposobnost održavanja oblika bez ugradnje dodatnog kadra.
  • Razumna cena.

Istovremeno, treba napomenuti da je prilikom instalacije takvih toplotno izolacionih krugova neophodno osigurati da se materijal ne smanjuje i da je pouzdano zaštićen od vlaženja, jer ovi efekti mogu znatno smanjiti efikasnost njegovog rada.

Obojica od mineralne vune i polimerne izolacije često obezbeđuju metalizovani premaz aluminijumske ili čelične folije različite debljine. Ovaj sloj deluje kao toplotni štit, koji odražava infracrveno zračenje i smanjuje disipaciju toplote u atmosferu.

Konstrukcije velike gustine

Na kraju, posebna grupa se sastoji od predizolovanih cevi za toplotne mreže (sistem "cevi u cevi"). Oni dolaze sa već montiranim kućištem koji štedi toplotu, a zadatak majstora je samo da kombinuju sve detalje u jedan sistem.

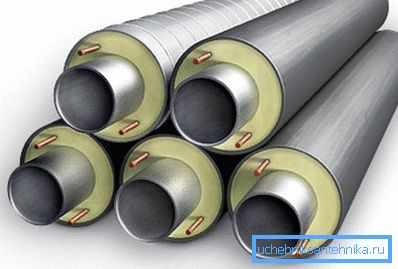

Višeslojna konstrukcija sa zaštitnim poklopcem od pocinkovanog i polietilena

Glavne komponente izgradnje takvih cjevovoda su:

  • Baza je metalna ili polimerna cijev. Ona deluje kao nosač elementa za ceo sistem, može se proizvoditi pomoću bešavne tehnologije ili zavarivanjem.
  • Izolacijski sloj, koji je najčešće napravljen od penastog poliuretana (PUF). Po pravilu, nanosi se na cev prema tehnologiji punjenja punjenjem specijalnih oplata sa staljenom masom.
  • Zaštitni poklopac Izvodi se od polietilena (cevi PPU PE) ili pocinkovanog čelika (PPU OT). Prva sorta je namijenjena za postavljanje u zemlju pomoću ne-kanalne tehnologije, druga je za postavljanje na otvorenom prostoru.
  • Pored toga, provodnici daljinskog upravljanja - bakarni provodnici, koji omogućavaju utvrđivanje stanja cele cevi i precizno lokalizaciju područja gdje je oštećena izolacijska ili potporna konstrukcija, često se postavljaju u debljinu izolacije od poliuretanske pjene.

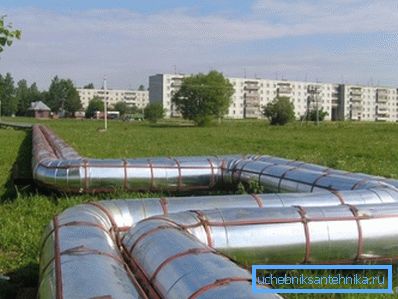

Glavna linija od cevi PPU u zaštitnim slučajevima

Cijevi se isporučuju iz fabrike u potpunosti montirane i zavarene. Termoizolacioni krugovi se kombinuju pomoću specijalnih toplotno skupljih rukava ili obloga spojnice mineralne vune sa slojem folije.

Saveti za samo-postavljanje

Složenost procesa uređenja izolacije zavisi uglavnom od obima posla. Ako se u privatnoj kući možete suočiti za samo nekoliko sati, onda ćete morati prilično naporno raditi prilikom polaganja autoputa.

U nastavku ćemo dati uputstva u kojima ćemo pokušati uzeti u obzir sve ključne tačke.

Započinje opis sa tehnologijom izolacije cijevi koji se postavlja izvana.

Podzemni deo služimo na sledeći način:

  • Na dnu rovova postavljaju se odvodni kanali od betona sa visokom otpornošću na vodu.
  • Cevi postavljamo u ležište, pažljivo zaptivajući spojeve.
  • Odozgo stavljamo na toplotno-izolacione poklopce, a zatim obmotavljamo proizvode sa strujom od staklenih vlakana. Za pričvršćivanje koristite posebne polimerne obujmice.
  • Zatvorimo poklopac sa poslužavnikom, nakon čega pokrivamo zemljom koja je uklonjena iz rova. Poželjno je postaviti mešavinu gline i peska u razmak između zidova pladnja i ivice rova, a zatim pratiti sabijanje.
  • Ako se ležište ne koristi, onda se cevi postavljaju na sloj stisnutog tla ispunjenog peskom i šljunkom.

Rad na toplotnoj izolaciji spoljašnjeg cevovoda izgleda malo drugačije:

  • Da počne, očistite sve delove rđe, uklonite ga pomoću metalne četke.
  • Zatim tretiramo cijevi antikorozivnim spojem.
  • U sledećoj fazi, ili ugradimo polimersku "školjku", ili ćemo svaku cev obmotati izolacijom mineralne vune.
Formiranje jakne od mineralne vune

Obratite pažnju! Takođe možete nanijeti sloj poliuretanske pjene ili nekoliko slojeva keramičkih izolacionih boja. U slučaju izolacije boje postoji mogućnost štednje na antikorozivnom tretmanu.

  • Na isti način kao u prethodnom slučaju postavili smo zaštitni sloj, samo ovde možete koristiti film sa premazom folijom sa ojačanjem polimera.
  • Za pričvršćivanje cele strukture koristimo čelične ili plastične obujmice.

Najlakše je zagrevati unutrašnje cevovode: polietilenske pene stavljamo na odgovarajući prečnik na njima i pričvrstimo ih folijom ili plastičnim pričvršćivačima.

Unutrašnjost

Zaključak

Toplotnu izolaciju opreme i cevovoda treba izvesti u skladu sa standardnom šemom uz upotrebu odgovarajućih materijala. Samo u ovom slučaju, vruća voda će ostati vruća sve do vrha od kotlarnice do kuće, a hladna voda neće se smrzavati ni u ekstremnim mrazima. Detaljnije, na video snimku u ovom članku se govori o problemima izolacije.
