Takve različite i tako popularne plastične cevi: upotreba

Sa početkom tehničke revolucije, polimeri sve više zauzimaju naš životni prostor i praktično ne mogu bez njih. Na primjer, plastične cijevi za gašenje požara (od polipropilena) čuvaju našu sigurnost. Takođe, polipropilen, polivinilhlorid i polietilen isporučuju vodu našoj kući, služe za odvodnjavanje otpadnih voda i transportnu rashladnu tečnost u sistemima grejanja. Naravno, za primjenu svake od njih ima svoje instrukcije, omogućavajući vam navigaciju pomoću radnog pritiska, parametara temperature i mjesta instalacije.

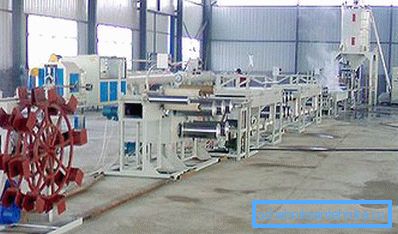

Oprema za izradu plastične cijevi - proizvodna linija

Polipropilen

Opšte karakteristike i nomenklatura

Napomena U tehničkoj dokumentaciji različite vrste materijala imaju svoje skraćeno označavanje. Tako polipropilen ima skraćenicu PPR (PPRC) ili PP, polivinilhlorid - PVC, i polietilen - PE. Osim toga, PE cijevi mogu biti HDPE ili LDPE - polietilen niske ili visokog pritiska, respektivno.

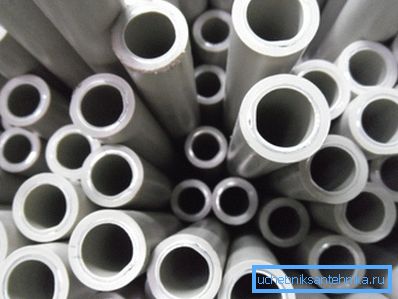

PPR različiti proizvodi prečnika

Trenutno je upotreba plastičnih cevi veoma snažno pritisnula položaj metala na tržištu. Za domaćinsku distribuciju toplih i hladnih voda, kao i grejanje, najprodavaniji je polipropilen, koji ima svoje modifikacije.

Prilikom kupovine, možda ćete pronaći PPR, PP-1, PP-2, PPB ili RKJN umjesto skraćenice PPR na cijevi. Treba da znate da su PPH i PP-1 homopropilen, to jest, prva generacija materijala (to je gore). Sada se proizvede nasumični kopolimer, pa ako vidite karaktere PP-2, PPB ili PPRC, možete biti sigurni u kvalitet.

Osim toga, svaka cijev ima slova PN, koja su vezana za brojeve koji ukazuju na nominalni pritisak u barovima pri temperaturi vode od 20 ° C (sve karakteristike PPR-a se računaju upravo sa ove temperature).

Dakle, postoje modifikacije PN10, PN16, PN20 i PN25. Za upotrebu sa hladnom vodom PN10 i PN16, kao i za toplu vodu i grejanje PN20 i PN25.

Ovdje ne igra samo ulog debljine zida, već i ojačanja cevi (naravno, njihova cijena je viša), koja se izvodi sa aluminijumskom folijom ili fiberglassom.

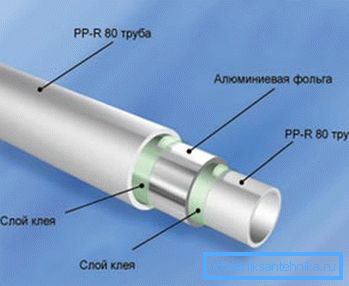

Odjeljak PPR RN20
  • Za hladnu vodu, čija temperatura nikada ne porasta iznad 20 ° C, koristite modifikaciju PPR PN10. Takođe može da izdrži kratko 45 ° C, ali sa produženim zagrevanjem sa takve temperature, cev se jednostavno deformiše.

Radni pritisak je 1,0 MPa (10,2 kg / cm2). Ova modifikacija je na prodaju sa vanjskim dijelom od 20 mm do 110 mm, dužina - 4000 mm. Zajedno sa prečnikom, debljina zida takođe varira, što varira od 2,3 mm do 10 mm.

  • Slično tome, za hladnu vodu, čija temperatura nikada ne porasta iznad 20 ° C, koristite modifikaciju PPR PN1. Za razliku od prethodnog modela, ovaj proizvod može izdržati 60 ° C, ali sa produženim zagrevanjem deformacija i dalje se javlja. Radni pritisak - 1,6 MPa (16,3 kg / cm2).

Ova modifikacija je na prodaju sa vanjskim dijelom od 20 mm do 110 mm, dužina - 4000 mm. Debljina zida - od 2,8 mm do 15 mm.

  • Za toplu vodu i grejanje koristi se ojačana modifikacija PN20. Ovde je dozvoljena radna temperatura od 80 ° C (kratko vreme - 110 ° C). Takva cev se često naziva univerzalnim, jer sve to čini ožičenjem (topla / hladna voda i grejanje).

Dozvoljeni pritisak ovde je 2,0 MPa (20,4 kg / cm2), spoljašnji prečnik od 20 mm do 110 mm, debljina zida 3,4 mm do 18,3 mm, respektivno, dužina - 4000 mm.

  • Ojačana modifikacija PN25 je dizajnirana za visok radni pritisak u sistemu.. Konstantno održava 2,2 MPa (25,49 kg / cm2) i nominalnu temperaturu od 95 ° C (kratkotrajno do 150 ° C). Spoljni prečnik je od 20 mm do 110 mm (retko 125 mm), debljina zida je od 3,4 mm do 18,3 mm. Takve cijevi najčešće se koriste za centralno grijanje, gdje je moguće visok pritisak u sistemu (posebno u visokim zgradama).

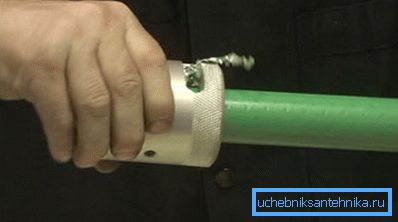

Fotoaparat PPR brijača

Napomena Cevi za ojačanje obično se postavljaju u srednjem delu zida, ali ponekad ne. Na primer, u PN25 - tu folija može biti bliža površini i mora se očistiti tako da ne ometa adheziju prilikom zavarivanja pomoću fuge.

Veoma je nezgodno to uraditi nožem, pošto je neophodno prethodno očistiti gornji sloj polipropilena. U tu svrhu postoji brijač, proces čišćenja koji vidite na fotografiji.

Pribor za montažu

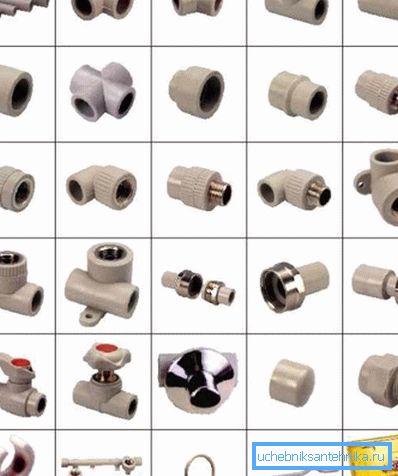

Fitingi, slavine, lemilice za PPR

Postoje i dodatna oprema za plastične cevi koje pružaju njihovu instalaciju i funkcionalnost - to su fitingi, kapi, slavine i, naravno, električno lemljenje sa duraluminskim mlaznicama (moguće Teflon premazom) različitih prečnika.

Dakle, među okovima su i čarape, četveročke, spojnice, utikači, uglovi od 32 ?, 45? i 90?, američke i konvencionalne navojne armature. Pored ovih delova, za optimalno slaganje kada pređu cevi, postoje kratke bajpasne mlaznice koje se isečuju pomoću spojnica, a umjesto metalne, kuglični ventili od polipropilena, koji imaju vijek trajanja ne manje od 50 godina i iznad samih cijevi.

Napomena Neki su zainteresovani za odvrtanje ekscentra sa plastične cijevi, ukoliko je gornji dio prekinut i nemoguće je snimiti pomoću ključa ili klešta. Ova situacija je teška, pa morate da koristite heks ili da isecite spline datotekom i odvucite sa malim tasterom.

Metalloplast

Osnovni parametri

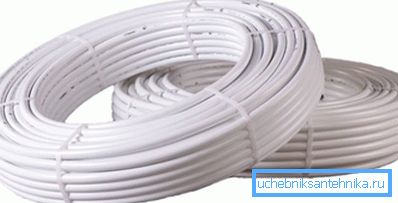

Metalna vlakna

Cevi od laminata od metala uglavnom se koriste za distribuciju hladne vode i postavljanje poda toplih voda, mada se u nekim slučajevima koriste i za spoljno grijanje.

  • Spoljni prečnik ovde može biti 16 mm, 20 mm, 26 mm, 32 mm, 40 mm i 63 mm, ali najpopularniji deo može se nazvati 16-20 mm.
  • Metalni laminat ima vrlo nisku toplotnu provodljivost (1300 puta manje bakra), može se raditi pod radnim pritiskom od 10 bara i nominalnom temperaturom od 0-95 ° C (kratko vreme - 110 ° C).
  • Za najčešći presek debljina zida iznosi 2-2,25 mm, dok istovremeno sloj aluminijumske folije iznosi 0,2-0,24 mm debljine. Na 1 linearnom metru prečnika 16 mm je 0.113 litara, a na 20 mm - 1.201 litara.
  • Koeficijent ekspanzije metalnih plastika, bez obzira na prečnik 0,2610-4 po? C i toplotna provodljivost 0,43 W / m * K.

Cijevi i fitingi

Metalloplast u sekciji

Metalno-plastična cijev se sastoji od tri sloja fiksirana zajedno sa lepkom: unutra je sloj polietilena visokog pritiska (LDPE), zatim aluminijumska folija i iza sloja polietilena niske tlaka (HDPE). Ako nabavite materijal za ugradnju sistema podnog grejanja, obratite pažnju na foliju - ovaj sloj mora biti besprekoran ili omotač preklapanja

Savjet! Ako pri čišćenju HDPE-a vidite šav, ne bi trebalo uzimati takvu cijev za grejanje ili toplu vodu. Pored toga, kako bi se spasili neki proizvođači, oni ne lepe foliju na PE - ovo je znak lošeg kvaliteta i takav metalni laminat je pogodan samo za hladnu vodu.

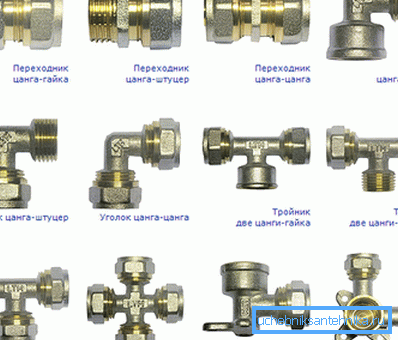

Montaža za metalni sloj

Kao i drugde, postoje komponente za plastične cijevi - to su različiti priključci za povezivanje i ožičenje, uzorci koje vidite na slikama. Ali ova jedinjenja su slaba tačka.

Ako je vijek trajanja metal-plastičnih cijevi 10-15 godina, bez obzira na vlažnost prostorije, onda mesingani priključci ne opstaju uvijek u ovom periodu - pucali su. Posebno je opasno zaptiti ih gipsom ili kitom - apsolutno svi vodoinstalateri u takvim slučajevima preferiraju polipropilen za metal laminat.

Polivinilklorid

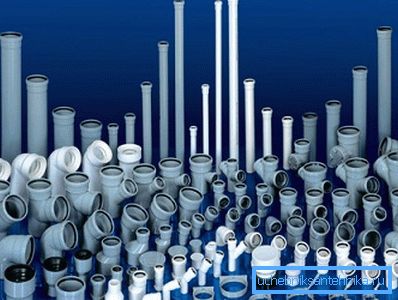

PVC cevi i fitinge, kao i zagrade za njih

Za ugradnju kanalizacionih i kanalizacionih kanala (ventilacija) koriste se niskotlačne PVC cevi prečnika 32 mm, 50 mm i 100 mm, čija dužina može biti 250 mm, 350 mm, 500 mm, 750 mm, 1000 mm i 2000 mm.

Za vanjsku kanalizaciju koristi se veći dio - 150 mm, 200 mm, 250 mm i 300 mm, a osim toga, cijevne cijevi se izrađuju za peske i artesije, koje osiguravaju zadržavanje tla iz kolapsa.

Priključivanje kanalizacionih cevi se vrši na račun fitinga koji se proizvode u sledećim oblicima: spojnica, ugao (32 ?, 45?, 90?), Utikači, revizije, teze, trgovi, redukcije PVC-a ili gume (za prelazak sa jednog prečnika na drugi) . Postoje i složeni priključci koji mogu uključivati ​​nekoliko opcija. Ruke za bradavice se mogu koristiti za povezivanje kućišta cevi ili jednostavno spoljašnjih i unutrašnjih navoja na njihovim krajevima.

Napomena Treba napomenuti da je popravljanje plastičnih cijevi vlastitim rukama mnogo lakše nego kada radite s metalom. Ovo je takođe jedan od razloga za odabir plastike.

Zaključak

Uprkos opštem poznavanju koje ste već primili nakon čitanja ovog materijala, plastične cevi mogu imati određene nijanse u parametrima - to zavisi od proizvođača. Stoga, prilikom kupovine, uvek konsultujte prodavca ili pažljivo pogledajte dokumentaciju. Kao dodatak gorenavedenim preporukama, nudimo vam video u ovom članku koji će vas detaljnije upoznati sa ovom temom.
