Što je bolje koristiti dimnjake u izgradnji seoskih kuća

Tokom izgradnje peći i kamina, kao i ugradnje autonomnog sistema grejanja za privatnu stambenu kuću, mnogi vlasnici kuća imaju pitanje izbora najpogodnijeg projekta za proizvodnju dimnjaka i dimnih kanala. Kao što je poznato, industrijski dimnjaci najčešće predstavljaju samonosnu strukturu, proizvedenu prema posebnom tehničkom projektu i imaju sopstvenu tehnološku infrastrukturu.

Istovremeno, za sigurno i isplativo ispuštanje otpadnih gasova iz autonomnog sistema grejanja privatne stambene zgrade, najpogodnije je koristiti ugrađene dimne kanale ili izduvne cevi prednjeg gasa, projektovane u skladu sa propisima o zaštiti od požara.

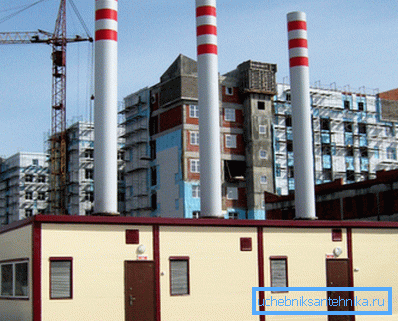

Samonosive cijevi autonomnog kotla na gas.

Pregled različitih tipova dimnjaka

Da bi detaljno odgovorio na sva pitanja od interesa na ovu temu, u ovom članku biće opisani glavni aspekti koji se tiču ​​kompetentnog izbora materijala za proizvodnju dimnjaka.

Pored toga, čitaocu će se ponuditi detaljna uputstva koja razmatraju glavna tehnološka pitanja vezana za pravilno postavljanje i postavljanje izduvnog sistema na krov ili fasadu zgrade.

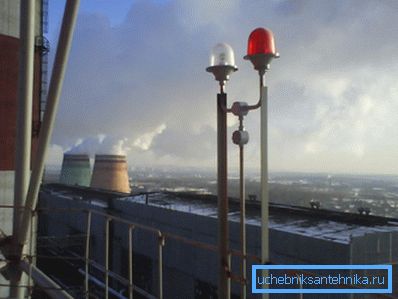

Na slici je prikazana svetlosna ograda dimnjaka industrijskog preduzeća.

Fizika i gasna dinamika dimnjaka

Da biste razumeli sve karakteristike dizajna i ugradnje dimnjaka, pre svega, treba da razumete koji fizički procesi se javljaju u sistemu za izduvavanje dima tokom rada uređaja za grijanje na domaćinstvu.

  1. Normalni prirodni dimnjak, neophodan za efikasan rad svih peći, kotlova za grejanje i domaćih kamina, nastao je zbog razlike u pritisku vazduha između ulaznog dovoda grijača i izlaza spoljnog dimnjaka. Kao rezultat razlike u pritisku, u cevi se formira vakuum vazduha koji pomaže u uklanjanju proizvoda sagorevanja goriva iz peći u okolnu atmosferu.
  2. Povratna vuča je, po pravilu, kratkotrajna, ali vrlo opasna i štetna pojava, koja se najčešće javlja kada se desi nepismeni dizajn sistema dimnjaka ili pogrešna lokacija izlaza u odnosu na krov zgrade..

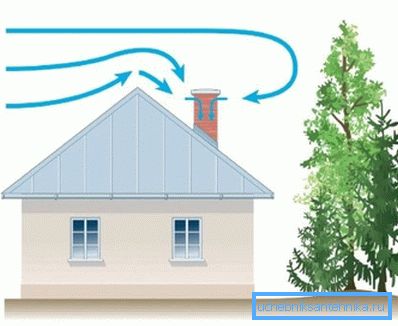

Šema zadržavanja kretanja vazduha preko krova privatne kuće, što dovodi do pojave povratnog potiska.
  1. Značajna temperaturna razlika dolazi zbog postepenog hlađenja zagrejanih gasova u dimnjaku, kao rastojanje od komore za zagrevanje grejača i približavanje izlaza. Ovaj trenutak je posebno važan za razmatranje u sistemima grejanja sa velikom dužinom kanala za dim.
  2. Povećana vlažnost zraka, posebno u gornjim dijelovima dimnjaka, dolazi zbog kondenzacije vodene pare., koji se nalaze u izduvnim gasovima, jer se hladno kada prolaze kroz cevi i kanale.
  3. Kao rezultat interakcije isparljivih proizvoda sagorevanja goriva sa vodenim kondenzatom, formiranje kiselina, alkalnih i drugih agresivnih jedinjenja, koji tokom vremena mogu dovesti do postepenog uništavanja zidova kanala dima.

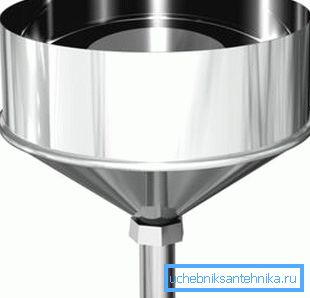

Na slici je prikazan utikač sa cevima za odvod kondenzata.

Savjet! Da bi se smanjio pad temperature, a samim tim i smanjio stvaranje kondenzata, neophodno je izvršiti temeljnu izolaciju kanala dima tokom svoje dužine, koristeći izolacijske materijale otporne na vatru.

Izbor materijala

Prilikom izbora materijala za proizvodnju dimnjaka neophodno je uzeti u obzir činjenicu da mora imati visoku mehaničku čvrstoću i dobru nosivost kako bi izdržao težinu i vetrove opterećenja. Pored toga, mora biti otporan na vodu, kiseline, alkale i druga korozijska okruženja, a ne degradirati pod uticajem niskih i visokih temperatura.

Trenutno, masovna proizvodnja dimnjaka najčešće nudi proizvode iz sledećih vrsta materijala:

  1. Opeka od čvrste ili šuplje opeke, kao i monolitne konstrukcije armiranog betona i teških brendova.

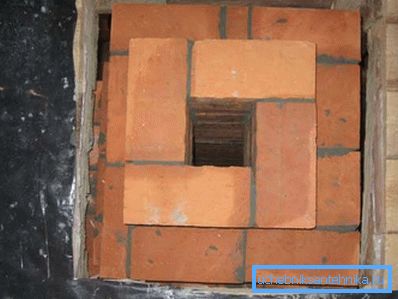

Postavljanje kanalizacionog kanala čvrste cigle.
  1. Keramička cevčica prečišćena od nečistoća, pečene gline, premazana iznutra i spolja slojem vatrootporne, kisele otporne glazure.
  2. Zagrejani metalni dimnjak iz sjajnog inoxa koji se sastoji od dva sloja metala između kojeg se postavlja vatrootporni toplotnoizolacijski materijal.

Svi strukturni elementi kanala dima su međusobno povezani pomoću pecinskog cementnog maltera ili specijalnog vatrostalnog i kiselostpornog mastila, koji nakon sušenja ostaje plastificiran, zbog čega se ne pada pod utjecaj padova temperature.

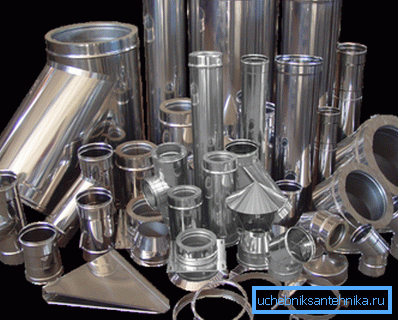

Strukturalni elementi izolovanog dimnjaka od inoxa.

Oblik i visina dimnjaka

Pri dizajniranju i izgradnji dimnjaka sopstvenim rukama, treba zapamtiti da gasne dinamičke karakteristike dimnjaka u velikoj mjeri zavise od veličine, oblika i visinske razlike celokupnog sistema grijanja, pa zbog normalnog funkcionisanja moraju se poštovati sljedeći uslovi:

  1. Najmanja otpornost na kretanje uzlaznog vazdušnog toka dolazi u kružnoj cevi, jer takav oblik najbolje doprinosi pravolinijskom laminarnom kretanju gasova bez stvaranja turbulentnih vorteksa.
  2. Ako je neophodno proizvoditi pravougaonu cev, odnos dužine strana mora biti 1: 1,5, a preporučuje se da se unutrašnji uglovi zaokruže što je više moguće sa cementnim malterom.
  3. Površina poprečnog preseka treba da bude najmanje 10 cm, a prečnik okruglog cijeva mora biti najmanje 150 mm za peći i 180 mm za kamine.
  4. Kvalitet prirodne vuče u peći zavisi uglavnom od visinske razlike, tako da dimnjak u privatnoj kući mora imati visinu od najmanje 4 m za jednu peć, a najmanje 5 m za dvije peći.

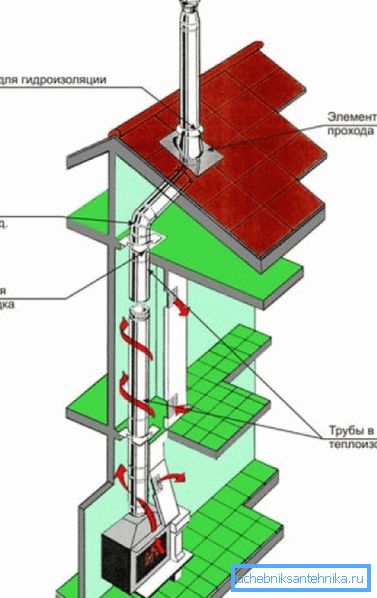

Šema najjednostavnijeg kamina u privatnoj stambenoj zgradi.

Savjet! Da biste osigurali dobru vuču i smanjili stvaranje čađi u cevi, za proizvodnju dimnih kanala, trebalo bi da koristite materijale sa glatkom, a pre svega, unutrašnjom površinom koja izgleda kao ogledalo. Zahvaljujući ovim osobinama, dimnjaci od nerđajućeg čelika su najtraženiji materijali, iako njihova cijena i dalje su dosta visoka, sada se široko koriste u individualnoj stambenoj gradnji.

Izbor lokacije

Kvalitet sistema grejanja peći, između ostalog, zavisi i od tačne lokacije kanala dima unutar i izvan zgrade, kao i od pravilnog izbora tačke njihovog izlaska na površinu krova.

Kako bi se izbjeglo pojavljivanje obrnutog potiska, kako bi se smanjila verovatnoća kondenzacije i spriječila uništenje strukture pod uticajem spoljašnjih faktora, neophodno je poštovati jednostavna pravila sigurnosti za dimnjake, koja su sljedeća:

  1. Nekoliko dimnjaka u istoj zgradi treba kombinovati u jednu grupu i zatvoriti zajedničkim zaštitnim kućištem od toplotnoizolacionog materijala. Dakle, budući da su u zajedničkom izolacionom kućištu, svaki od njih će ugrejati ostatak, dajući im neku toplotu.
  2. Spoljna površina izolovane cijevi mora biti smještena ne bliže od 100 mm od drvenih konstrukcija zgrade, a između njih treba postaviti i zapušač od negorivog izolacionog materijala, kao što je mineralna vuna ili azbest.

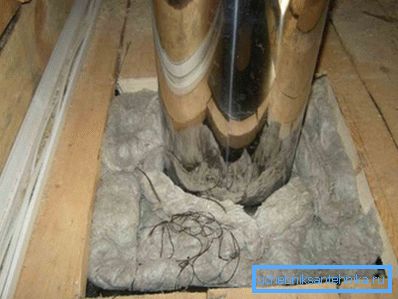

Prolaz cevi kroz međuslojno preklapanje.
  1. Treba postaviti odvojene samonoseće drvene dimnjake tako da ne stvara pritisak vazduha od najbližih zgrada, uzimajući u obzir pretežni pravac vjetra za ovu regiju
  2. Izlaz od kanala za dim mora biti postavljen što bliže grebenu krova. U isto vreme, prenos toplote iz cevi u atmosferu je smanjen i obezbeđen je slobodan protok vazduha koji je potreban za stvaranje prirodnog potiska.
  3. Na krovu vatrootpornih materijala (skrilavca, metalne pločice) izlaz ne sme biti manji od 500 mm iznad grebena krova, a na krovu krovnog materijala ili fleksibilne pločice to odstojanje treba biti najmanje 800 mm.

Vizuelni prikaz tačne lokacije izlaza cevi može se dobiti tako što ćete pogledati na donjoj slici.

Optimalna lokacija izlaza u odnosu na greben krova.

Zgrade kod zaštite od požara

Dizajn i konstrukcija izduvnih kanala za gas za uređaje za grijanje domaćinstva i dekorativne kamine treba izvesti u strogoj saglasnosti sa propisima o zaštiti od požara, kao i kodovima i propisima za izgradnju.

  1. Svaki dimnjak mora biti instaliran na vlastitoj osnovi ili ima zasebnu montažu sa posebnim nosačima prema nosačima konstrukcije zgrade.
  2. Zabranjeno je korištenje cijevi kao ležajnih nosača za pričvršćivanje drugih strukturnih elemenata zgrade i ugradnje inženjerskih komunikacija.

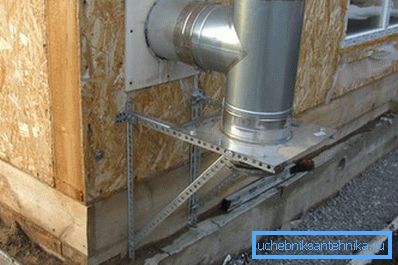

Nosač za montažu izolovane cijevi od nerđajućeg čelika.
  1. Ležanje metalnih konstrukcija dimnjaka smeštenih na fasadi zgrade treba sigurno pričvršćivati ​​na zid pomoću ekspanzionih vijaka koristeći opruge Grover i zatvarače.
  2. Zabranjeno je korištenje cijevi na krovu zgrade za vezivanje tereta i osiguranje sigurnosne obloge tokom krovnih radova.
  3. Uparivanje cevne konstrukcije sa krvlju zgrade treba da bude opremljeno prednjim dijelom od pocinkovanog gvožđa kako bi ga zaštitio od kiše i drugih padavina.
  4. Kada se zgrada nalazi na teritoriji vazdušnih pristaništa aerodroma, heliporta ili letačkih klubova, lako se ograđivanje dimnjaka nužno vrši uz pomoć vrhunskih signalnih svjetla, u skladu sa Priručnikom o aerodromskoj službi u civilnom vazduhoplovstvu (GA-86 US).

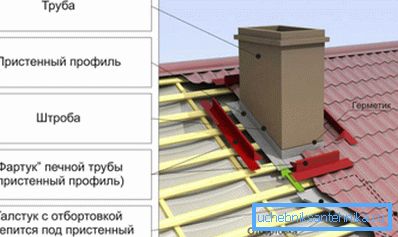

Shema ugradnje predpode za zaštitu krovnog prostora od vlage.

Savjet! Prilikom instalacije sistema za grejanje peći u drvenim zgradama, neophodno je ugraditi plamenice i zaštitnike iskre na dimnjake kako bi se izbjeglo sagorevanje drveta od proizvoda sagorevanja gasova koji sagoreva koji slučajno izlaze iz dimnjaka.

Zaključak

Nakon što pročitate ovaj članak, možete zaključiti da je samo-instalacija dimnjaka u sistemu grijanja u stambenoj kući veoma važan poduhvat, pa prije radnje preporučujemo detaljno proučavanje pravila požarne sigurnosti, kodova za dimnjake i druge tehničke dokumentacije.

Takođe, za više informacija možete pogledati video u ovom članku ili pročitati slične materijale na našoj web stranici.
