Šta su adapteri za cijevi

Adapteri cevi igraju važnu ulogu u skoro svakom sistemu cevovoda. Istovremeno, nije važno koja je svrha: spoljašnja ili unutrašnja kanalizacija, spoljašnje ili unutrašnje vodosnabdevanje. Ako je neophodno povezati proizvode, njihova upotreba je često jednostavno neizbežna. Danas postoji veliki broj tehnologija i kao rezultat toga mnogi materijali iz kojih su napravljeni adapteri, na primer, livenog gvožđa, PVC plastike, polipropilena, čelika i slično. Za početak, razmotrite neke od karakteristika adaptera.

Karakteristike adaptera

Postoje dva tipa adaptera: koncentrični i ekscentrični.

  • Concentric - koristi se za vertikalni gas.
  • Ekscentrična - koristi se za horizontalne cevovode.

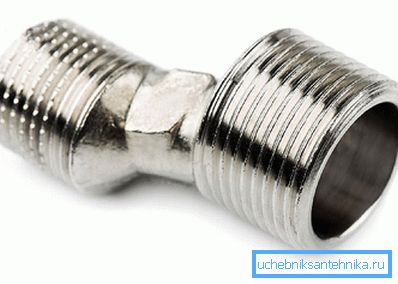

Ekscentrično

Po pravilu, ove vrste adaptera se koriste u vodovodnim instalacijama, u industrijskim postrojenjima za vađenje gasova, ulja, hemijskih postrojenja. Kao što je već pomenuto, adapteri su napravljeni od različitih materijala, na primjer, od čelika ili polipropilena, koristi se i PVC. Što se tiče čelika, proizvodnja metalnih adaptera je izrađena od različitih vrsta. Na primer, adapteri za srednje agresivne i nisko agresivne medije (naftni proizvodi, gas, itd.) Su izrađeni od ugljeničnog čelika.

Ako namjeravao sredstvo ima povećanu agresivnost, onda se koristi legirani ili visoko legirani čelik. Ovaj tip adaptera ima visoke tehničke karakteristike, a temperatura njihovog radnog okruženja može biti od -70 do +450 ° C, pri pritisku od 15 MPa. Međutim, mora se reći da se tokom godina čelični cjevovodi ne koriste. Zamenjeni su polipropilenskim cevima, odnosno, adapteri su takođe napravljeni od istog materijala. Zbog toga, vredi pažnje usmeriti na polipropilenske adaptere.

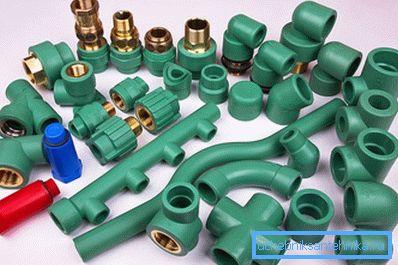

Adapteri za cevi od polipropilena

Adapteri za cevi od polipropilena

Evo glavnih tipova fitinga za cevi od polipropilena:

  • spojnice,
  • adapteri,
  • uglovi,
  • mačke i krstovi,
  • konture,
  • kompenzatori.

Sada razmislite o glavnim karakteristikama i obimu upotrebe svake vrste ugradnje.

Kvačilo

Kvačilo

Ova vrsta priključka služi za povezivanje dve cijevi iste veličine. Ima oblik bureta. Njegov unutrašnji prečnik je u potpunosti konzistentan sa spoljašnjim prečnikom korišćene cevi.

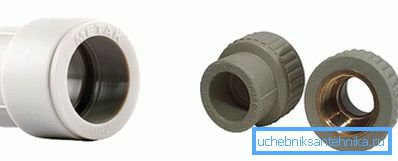

Adapteri

Adapter polipropilena

Ovaj adapter se razlikuje od spojnice jer ima drugačiji unutrašnji prečnik na dvije strane cijevi. Štaviše, postoje adapteri za povezivanje polipropilena sa metalom kroz navoj. Takvi adapteri su sa spoljnim i unutrašnjim navojem.

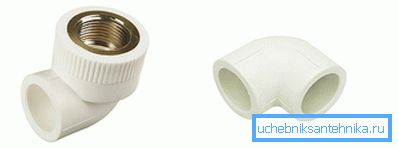

Ugaoni

Kutak

Iako su polipropilenske cevi savijene, neke promene u strukturi se javljaju na mjestu savijanja, zbog čega se propusnost cijevi značajno smanjuje, a zida cijevi postaje tanjir spolja. Iz tog razloga, postoji potreba za specijalnim uglovima, čija savijanje može biti 45-90 ° S. Štaviše, postoje uglovi, gde, s jedne strane, postoji navoj za povezivanje sa mikserom ili drugim zapornim ventilom. Kutevi mogu imati i unutrašnje i spoljašnje navoje.

Krosi i teze

Krosi i teze

Neki sistemi cevovoda zahtevaju povezivanje nekoliko cevi na jednom mestu. Na primjer, neophodno je odvesti cijev od postolja u dva suprotna pravca. Samo u ove svrhe postoje posebni krstovi ili teće. Vredi napomenuti da teće, poput krstova, dolaze u različitim prečnicima sa jedne ili druge strane. Osim toga, na metalu su i trobila sa unutrašnjim i vanjskim navojem.

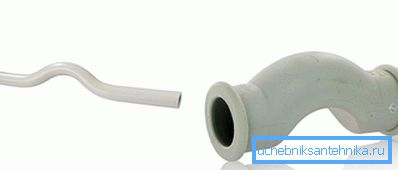

Konture

Kontura je duga

Neki majstori, kako bi uštedeli novac, napravili slične konture iz nekoliko plemena. Međutim, sa tehnološkog aspekta to nije sasvim praktično, jer se propusni opseg smanjuje. Štaviše, važno je nastojati osigurati da postoji što je moguće manje spojeva i spojeva cijevi. Zbog toga postoje posebne konture koji imaju izvesnu krivinu da zaobiđu cev.

Kompenzatori

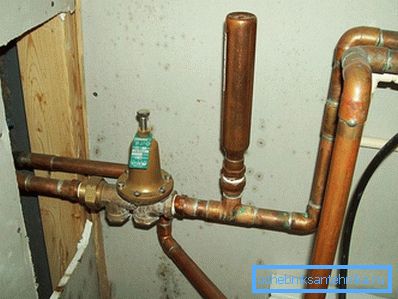

Kompenzatori hidrauličnih čekića

Kompenzator je uređaj koji vam omogućava da apsorbujete različite padove temperature, a kao rezultat toga moćni udarci na ceo vodovodni sistem. Iako ima jednostavan oblik, njegova upotreba će omogućiti da gasovod traje duže.

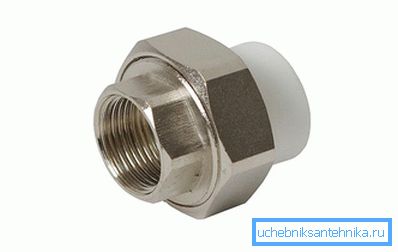

Američka žena

Američka žena

Ovo je posebna veza sa navojem koja vam omogućava da brzo odspojite i povežete prtljažnik. Koristi se kako u sistemu grejanja tako iu vodi. Američki orah može se koristiti nekoliko puta. Da biste to uradili, jednostavno zamenite gumu. Za razliku od kvačila ili zaključana, njegova upotreba je mnogo praktičnija. Zahvaljujući tome, možete da odvojite liniju dok ne rotirate cev. Našla je svoju široku primenu s početkom korištenja cijevi od polipropilena, gdje je, s jedne strane, plastika, a s druge strane sam Amerikanac.

Razgovarali smo o tipovima adaptera koji se najčešće koriste u unutrašnjem vodovodnom ili grejnom sistemu. Sada vam predlažemo opcije za adaptere koji se koriste za sistem za napajanje na otvorenom.

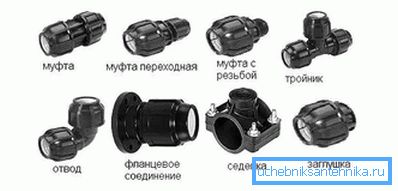

Vrste adaptera za kompresiju za spoljašnje vodovodne cevi PND

Adapteri za HDPE

Važno je napomenuti da su fitingi za kompresiju kompletni proizvodi. Iz ovoga sledi zaključak: svaki element proizvoda može biti zamenljiv unutar jedne grupe proizvoda. To važi iu slučajevima kada je potrebna zamena elementa. Na primjer, split prsten se koristi za aksijalnu fiksaciju. Izrađen je od trajnog, ali istovremeno krhkog poliamida. Ako prsten ne uspije, odlaganje treba odložiti ili prsten napravljen od slične montaže. Preporučljivo je, naravno, da u potpunosti zamenite montažu. Sada razmotrite glavne tipove spojnih spojnica.

Kvačilo

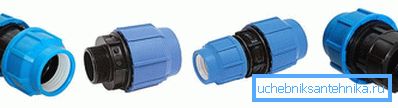

PND spojnica

Ove spojnice se koriste za povezivanje cevi istog prečnika i različitih. Štaviše, postoje spojne spojnice sa prelazom na metalnu navoj. Napravite spojnice sa unutrašnjim i spoljašnjim navojem.

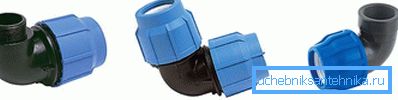

Ugaona krivina

Ugaona krivina

Ugaoni zavoji se koriste za promenu pravca cjevovoda. Tu su i savijanja sa spoljašnjim i unutrašnjim navojem.

Tee

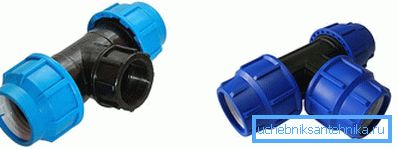

HDPE Tee

Tee služi za dodeljivanje plastične cevi sa strane na 90 ° C. Takve čaure se proizvode, tamo gde postoji spojnica sa obe strane, a s druge strane spoljašnji ili unutrašnji navoj.

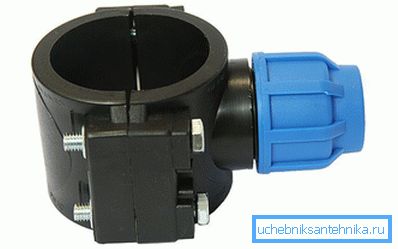

Sestra

Sestra

Medicinska sestra je važan deo koji se sastoji od dvije polovine koja olakšava cev. Najčešće se zove kravata za vezu. Ako trebate srušiti na autoputu, onda će vam ova tranzicija omogućiti brzo i pouzdano provoditi prisluškivanje u sistem tehničke ili pijaće vode.

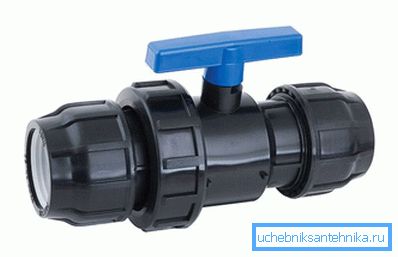

Tranzicija sa integrisanim kugličnim ventilom

Tranzicija sa integrisanim kugličnim ventilom

Takav spoj, u kombinaciji sa kugličnim ventilom, može se koristiti nakon umetanja u prtljažnik. Tipično, takav prelaz se instalira u šahtu, a nakon što se gasovod šalje u kuću.

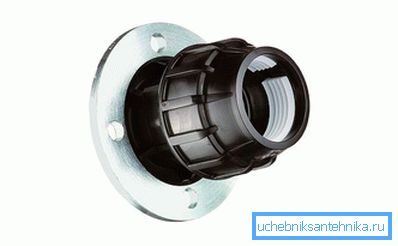

Prirubnički priključak

Prirubnički priključak

Prirubnički priključci pomažu povezivanje HDPE polietilenskih cevi sa metalom. Prirubnica ima dva glavna sklopa: montažnu prirubnicu i prirubnicu za kompresiju. Kompresija omogućava samu cijevi, a montažnu prirubnicu spojiti na vijke ili vijke na kraj metalne prirubnice. U tom slučaju, veličina prirubnice treba odabrati pojedinačno.

Cap

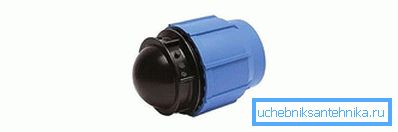

PND kapa

Ako neko vreme treba da bude priključen, priključak se instalira na kraju cevi. Mnogo je profitabilnije od kupovine kugličnog ventila, posebno ako je cijev privremeno zaustavljena.

Dakle, razmatrali smo glavne vrste tranzicija koje se koriste za napajanje vodom na otvorenom. Sada je to red kanalizacije.

Prelazak za povezivanje gvožđa i plastike u kanalizacionom sistemu

U procesu ugradnje kanalizacionog sistema, često je neophodno povezati cijevi različitih materijala, na primjer, plastiku i liveno gvožđe. Da biste to učinili efikasno, trebalo bi da kupite posebne tranzicije koje će vam omogućiti brzo i jednostavno povezivanje takvih čvorova. Da biste to uradili, koristite specijalnu gumenu manžetnu, koja se može razlikovati u svom dizajnu: su za unutrašnju i spoljašnju tranziciju.

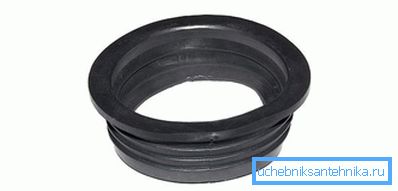

Interna gumena tranzicija

Interna gumena tranzicija

Po pravilu se ubacuje u utičnicu cijevi od livenog gvožđa, što vam omogućava montiranje plastične cijevi željenog prečnika. Presek spoljnog dela manžetne je u potpunosti u skladu sa prečnikom gvozdene utičnice. Zbog posebnog oblika nema potrebe za upotrebom zaptivača, jer je rezultujuće jedinjenje prilično gusto.

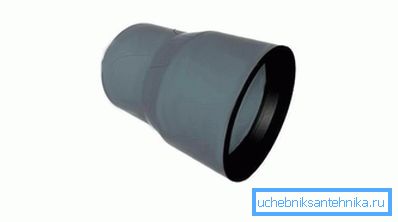

Spoljni plastični adapter (bočica)

Spoljni plastični adapter

Ako linija kanalizacije nema utičnicu, onda spoljni plastični adapter omogućava povezivanje. Već nakon što možete nastaviti da postavljate kanalizaciju plastike.

Vrste prelazaka za spoljnu i unutrašnju kanalizaciju od plastike

Fitingi se široko koriste za povezivanje kanalizacionih cevi jedni sa drugima. Istovremeno, podijeljeni su u dva tipa:

  1. Fitingi za kućnu kanalizaciju.
  2. Fitingi za kanalizaciju na otvorenom.

Takođe imaju razlike u načinu povezivanja:

  1. Zavareni. Ova vrsta ugradnje nema gumenih zaptivki i navoja. Povezani su pomoću specijalizovanih aparata za zavarivanje.
  2. Ljepljeni. Slično tome, kao i zavareni, nemaju nitne niti gumene zaptivke. Uz pomoć specijalnog lepka priključen je na krajeve.
  3. Navojem Po pravilu se koriste na odvodnim cevima koji imaju mali prečnik, na primer, ispod sudopera.
  4. Gumeni prsten. Ova veza omogućava postizanje visoke zapremine, tako da se široko koristi u različitim vrstama kanalizacionih sistema.

Dakle, postoji niz prelazaka za ugradnju kako unutrašnjih tako i eksternih kanalizacionih sistema:

  • spajanje,
  • smanjenje
  • revizija sa poklopcem,
  • ukrštenica je dvokrilna,
  • jednodnevni krst,
  • tapnite,
  • tee,
  • triple tee tee 90 °,
  • kompenzacijska cev,
  • stub
  • kontrolni ventil,
  • dvodijelni sifon.

Sada za svaki adapter više.

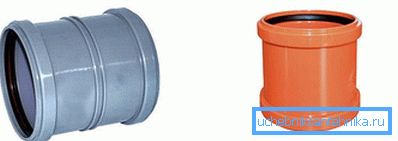

Spajanje

Spojnica za kanalizaciju

Kvačilo je drugačije po izgledu, s naglaskom i punim otvorom. Pogodno ih je koristiti na mjestima gdje je potrebno povezati dvije cijevi bez zvona. Primjenjuje se kako na spoljnu, tako i na unutrašnju kanalizaciju. Postoje razlike u boji.

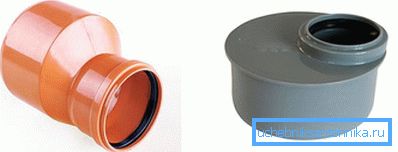

Smanjenje

Smanjenje

Ova tranzicija vam omogućava povezivanje cevi različitih prečnika. Štaviše, ova tranzicija vam omogućava da pređete sa livenog gvožđa na plastičnu cev.

Savjet! Preporučuje se kretanje samo sa većeg na manji prečnik. Ovo će sprečiti blokade.

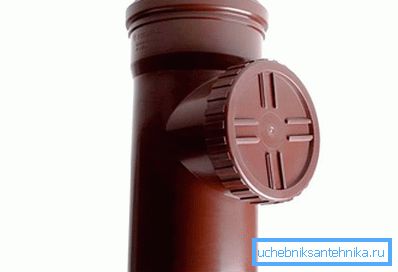

Cover Revision

Revizija

Što se tiče revizije za unutrašnju kanalizaciju, koristi se za prodiranje u cev i, ukoliko je potrebno, za uklanjanje blokade koja se desila. Revizija je instalirana na glavnom postolju. Što se tiče spoljašnjeg kanalizacionog sistema, revizija se može montirati u šahtu. Po pravilu treba da instalirate reviziju većeg prečnika. Takođe igra ključnu ulogu u procesu čišćenja sistema cevovoda.

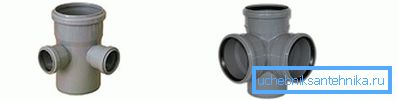

Dvodelni krstić

Dvodelni krstić

Ovaj adapter ima prelaze u različitim avionima. Po pravilu se koristi u čvorovim spojevima kanalizacionih cijevi. Istovremeno, nekoliko cevi može se povezati istovremeno i cijevi različitih prečnika. Takva mesta se smatraju izuzetno teškim. Ako se ne koriste, nodularni ligament će imati veliki broj zglobova, što može dovesti do curenja. Dvostruko prešanje je uspešno rešenje, jer je njegova celokupna konstrukcija monolitna. Štaviše, neki križi mogu imati ugao zvuka od 45-90 °.

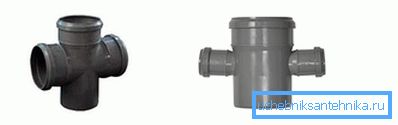

Cross single plank

Cross single plank

Sve utičnice takvog adaptera nalaze se u istoj ravni. Takođe, kao i dvotočkasto se koristi u čvorovodnim zglobovima cijevi. Štaviše, postoje ukršteni elementi sa utičnicama različitih prečnika i pod različitim uglovima - 45-90 °.

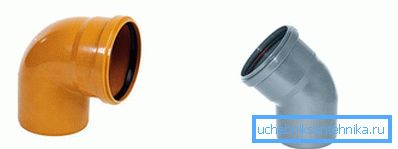

Dodirnite

Dodirnite

U svakom kanalizacionom sistemu ova vrsta drenaže je veoma važna. Omogućava vam da promenite pravac autoputa. Ima različite uglove rotacije: 30 °, 45 °, 90 ° i ne samo. Zahvaljujući njima stvorena je kapljica i vertikalni ugao, što dovodi do toga da se odvodi mnogo brže ulivaju u septičke jame.

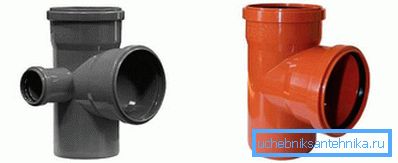

Triple tee 90 °

Triple tee

Ovdje možemo razlikovati dvije vrste tee. Prva je jednostavna mačka koja vam omogućava povezivanje vertikalne i horizontalne kanalizacije. Kada se ove podloške izrađuju sa različitim uglovima, na primjer, 45 °, 67 °, 90 °. Drugi tip je podnožnik od 90 ° sa tri utičnice. Omogućava vam da pravite slične veze samo sa cevom različitog prečnika.

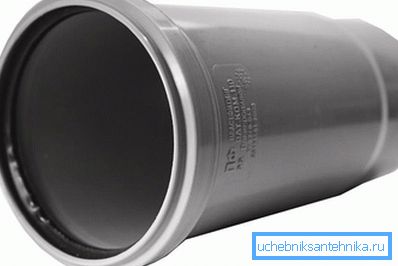

Kompenzacijska bradavica

Kompenzacijska bradavica

U većini slučajeva, ovaj adapter se koristi u unutrašnjem kanalizacionom sistemu. Koristi se za uklanjanje tekućeg otpada u domaćinstvu u septičkom rezervoaru.

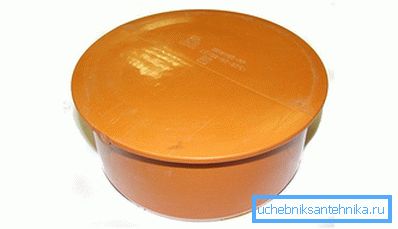

Cap

Cap

Poklopac je pronašao svoju primjenu na mjestima gdje je neophodno zatvoriti kanalizaciju, čime se sprečava protok tečnosti. Ponekad poklopac može biti čvrsto zatvoren i u nekim slučajevima ostaviti prazninu, tako da postoji mogućnost čišćenja cijevi. Po pravilu se fiksira na gumeni pečat.

Dvostruki sifon

Koristi se u svim kanalizacionim sistemima za spoljnu upotrebu. Naročito u onim mestima gde postoji lokacija primaoca otpadnih voda. Sprečava stvaranje gasova. U nekim slučajevima, sifon sa dva dela može se koristiti u ventilacionim sistemima cevovoda.

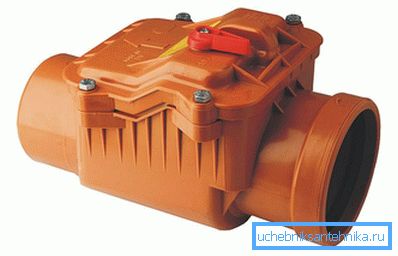

Kontrolni ventil

Provjerite kanalizaciju

Ako se kanalizaciona cev postavlja sa blagim nagibom, nepovratni ventil sprečava protok otpadne vode u suprotnom smjeru.

Tako smo naveli najrasprostranjenije prelaze na cijevi i vodu i kanalizaciju. Iako, najverovatnije, na policama u prodavnici nalaze se i druge vrste adaptera. U ovom slučaju, najvažnije je razumjeti njihovu svrhu. Štaviše, neposredno pre same kupovine, najbolje je napraviti dijagram jednog ili drugog komunikacionog sistema, što će vam omogućiti da ne kupujete nepotrebne prelazke u cevi, respektivno, kako biste uštedeli novac!
