Šta je valovita cev: karakteristike najpopularnijih sorti

U proizvodnji, industriji, građevinarstvu, kao iu raznim domaćim namirnicama koristi se valovita cev sa dvoslojnim brojem ili druga vrsta takvih strukturnih creva. Zavisno od tehničkih uslova koji određuju njegovu primjenu, materijal (plastika, guma, metal), njegov kvalitativni sastav i dimenzije (dužina, prečnik) će se promijeniti. Više ćemo pričati o tome ispod, pružajući više informacija.

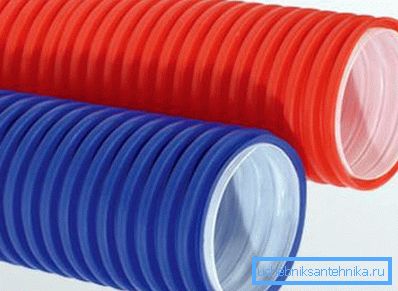

Valovite zaštitne cijevi PND / PVD (dvostruki sloj)

Valoviti proizvodi

Napomena U velikoj meri, cev je valovita - GOST zavisi od materijala - univerzalni je uređaj. Ovde je moguća jednostruki ili dvoslojni zid sa polimernom školjkom i / ili elementima ojačanja.

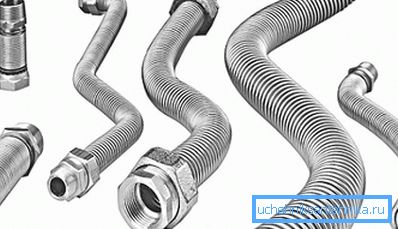

Nerđajući čelik je prilično čest materijal za proizvodnju takvih elemenata.
  • Za zapaljive strukture, preko kojih je potrebno razviti komunikacione kablove, kao i za transport gasova i tečnosti, često se koristi valovita čelična cijev koja može biti izrađena od crnog ili nerđajućeg čelika. Konfiguracija površine (oblik taloženja, visina prstena, prečnik) može biti veoma različita, ali istovremeno takvi indikatori neće uticati na njegov kvalitet, već samo ukazuju na to da pripadaju jednoj ili drugoj proizvodnoj fabrici. Proizvodi ovog tipa proizvedeni su prema All-Union standardu OST 35-22-83.
Foto gumeni talasi
  • U većini slučajeva, za pumpanje tečnosti koristi se valovita gumirana cijev, ali može se koristiti i za seme i cevovode (koristeći TU RB 00149438.091-99), spojnice i mlaznice različitih veličina. Ovakav gumeni proizvod se često ojačava čeličnom heliksu, što značajno povećava svoje tehničke mogućnosti, jer je krutost omogućila da izdrži teška mehanička opterećenja prilikom rada na usisu ili pritisku. Proizvodi ovog tipa napravljeni su prema GOST 5398-76.

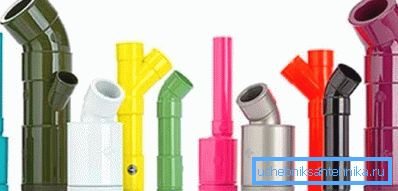

Proizvodi od polimera
  • Po pravilu, valovita plastična cijev se može koristiti kao fleksibilan kabelski kanal za različite komunikacije, kao i kanalizacione veze za sifone umivaonika, kade, sudopere, tuš kabine, WC školjke i tako dalje.

Za njegovu proizvodnju koriste se istovremeno PVC (polivinilhlorid), HDPE (polietilen pod niskim pritiskom), LDPE (visokotlačni polietilen) ili obe ove modifikacije (dva sloja). Pored toga, u sanitarne svrhe, može se ojačati čeličnim prstenovima ili spiralama. Proizvodi ovog tipa proizvedeni su prema GOST 17675-87.

Pregled materijala

Čelik

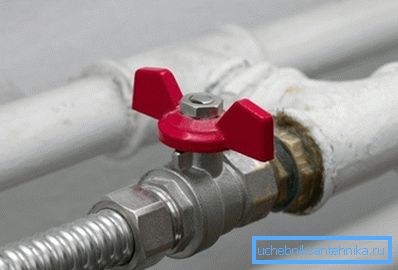

Veza ne izaziva komplikacije

U ovom trenutku, korejska valovita nepropusna cijev od nerđajućeg čelika ima vodeću poziciju na građevinskom tržištu, iako su u 20. vijeku japanski proizvođači počeo proizvoditi po prvi put. Ali, ako govorimo o geografiji upotrebe, on pokriva gotovo ceo svet. Popularnost i visoka cena takvih proizvoda nisu iznenađujući, jer su izrađeni od visoko legiranih čelika.

S obzirom na to da nerđajući čelik nije podložan koroziji i oksidaciji, takvi proizvodi ne zahtevaju preventivno održavanje, stoga je njihov vijek trajanja gotovo neograničen. Ovaj kvalitet omogućava vam da koristite nehrđajući čelik na zatvoren način, odnosno da ga postavite ispod obloge (gipsani zidovi, zidne ploče), sipajte ga betonom i zalepite ga gitom.

Za takvu cijev kompenzacione spojnice nisu potrebne, jer se deformacija temperature ugasi strukturom samog proizvoda, au slučaju zamrzavanja može se zagrejati i kod otvorenog plamena. Kada se transportuju tečnosti na unutrašnjim zidovima različitih naslaga nisu formirane i organske formacije kao što su alge, tako da ovde nije potrebno dodatno čišćenje.

Ponekad ova creva imaju polietilenski premaz, koji se više koristi za dekoraciju, na primer, za hladnu vodu, napravljen plavi premaz, a za toplu vodu - crveni.

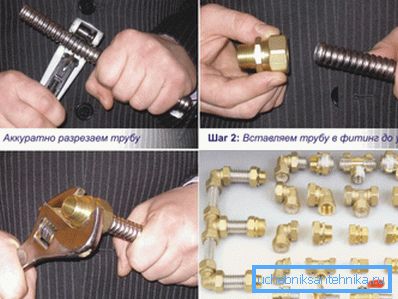

Faze instalacije fitinga na taloženje

Crijeva od valovitog čelika su spojena jedni sa drugima, kao i sa različitim mehanizmima i uređajima, koristeći posebne spojke od mesinga, koji su također kompresioni elementi (kompresija se stvara gumenim ili paronitskim zaptivačima koji se isporučuju sa priključcima).

Ovde nema posebnih alata za instalaciju - majstori obično upravljaju ključem ili ključem za gas, a povremeno sa ključem.

Napomena Nedavno je čelično crevo počelo da se koristi za ugradnju gasnih instalacija. Takva creva su mnogo pouzdanija od gume - mogu izdržati bilo koji pritisak koji je moguće u sistemu, ne rasklapaju i ne pucaju s vremenom.

Guma

Usisno crevo u rezu

Uprkos činjenici da se ova creva zovu gumom, zapravo su višeslojni kompozitni gumeno-tehnički proizvodi. Čisti gumeni rukavi su mehanički krhki i koriste se osim linija za seme i tuft. U svakodnevnom životu možete vidjeti ojačano crevo ove vrste na plamenu i kanalizacionim kamionima (bačvi).

Klasifikacija creva prema GOST 5398-76 data je u tabeli:

Klasa Tamo gde je primjenjivo Dodaci
B Naftni proizvodi kao što su ulja, dizel i mlazno gorivo, kerozin, benzin, kerozin, mazut Može biti u uobičajenoj verziji (B), ili sa anti-statičkim B (A)
In Tehnička i voda za piće
R Za gasove: azot, ugljen-dioksid, vazduh
KSH Slabi rastvori kiselina i neorganskih alkalija (do 20%) Svi gumeni proizvodi od ove klase otporni na kiseline i alkalije
F Slaba kiselina rastvora organskih i neorganskih jedinjenja, alkoholnih tečnosti raznih vrsta, tehničke i vode za piće Prilikom rada takvih creva u hladnim klimatskim uslovima, odluka je u skladu sa GOST 2.124.

  Napomena Prva grupa uključuje usisna creva sa negativnim pritiskom do 0.08 MPa, a druga grupa uključuje pritisak-usisavanje sa mogućim pritiskom do 1.2 MPa. Različita gumena creva sa tekstilnim ramom mogu se koristiti u bilo kojoj vrućini (tropskoj klimi) sa nižim temperaturnim pragovom od -50 ° C? C.

Kada kupujete ovu vrstu gume, obratite pažnju na prisustvo obeležavanja (ovo su iste upute za upotrebu), koje se nužno primenjuju u obliku uzdužne trake koristeći reljef ili neizbrisivu boju. Simboli koje vidite tamo označavaju klasu, grupu, unutrašnji prečnik, nominalni pritisak i mogućnost klimatske upotrebe.

Na primjer, oznaka B (A) - 1 - 25 - 10 - T - GOST 5398-76 označava da je rukav s antistatičkom konstrukcijom dizajniran za pumpanje goriva radnim pritiskom od 1.0 MPa u tropskoj klimi sa donjim ograničenjem od -10 ° C.

Dizajn valovitog rukava

Na slici vidite konstrukciju višeslojnog gumenog čepa, koji se sastoji od sledećih elemenata:

  1. Tekstilna pletenica;
  2. Gumeni sloj;
  3. Metal spirala;
  4. Gumeni sloj;
  5. Tekstilna pletenica;
  6. Dodatni tekstilni ili gumeni sloj.

Za creva klase B, P i KSH spoljašnji sloj je napravljen od gume, a na krajevima takvih rukava obično su bezbojne mekane manžetne trake koje omogućavaju priključak na cijevi za prelaz i kruti cjevovodi. Skladištenje skladišta takvih gumenih tehničkih proizvoda treba izvoditi na temperaturama od -25 ° C do +35 ° C, na udaljenosti od najmanje jednog metra od uređaja za grijanje bilo kog tipa.

Polimeri

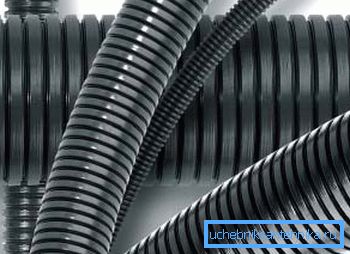

Cijev DKS OKTOPUS iz poliamida

Da bi se zaštitili kablovske i žičane veze u teškim uslovima rada, koristi se poliamidna taloženja koja može održavati fleksibilnost i mehaničku čvrstoću prilikom udara i na temperaturama od -40 ° C do +105 ° C, a za kratak period od +150 ° C.

Prilikom ronjenja do dubine od 20m, jedinstveni dodaci za kompresiju pružaju pouzdano zaptivanje, kao i lakoću instalacije. Pored toga, zidovi poliamida štite kablove iz različitih naftnih derivata kao što su benzin, dizel gorivo, kerozin i ulja, otporni su na ultraljubičasto zračenje i ne reaguju na vibracione opterećenja.

Dodatna oprema: 1 - cijev; 2-žareni IP66 / IP68; 3 - spojnica IP66 / IP68; 4 - spojnica IP66 / IP68 45?; 5 - spojnica IP66 / IP68 90?; 6 - zagrade; 7 - sklopka distributera IP66 / IP68
Nominalni dio (mm) Unutrašnji prečnik (mm) Spoljni prečnik (mm) Radijus savijanja (mm) Duljina zaliva (m) Kod sa brojem Kod bez prstiju
7 6.8 10.1 15 50 - PA600710F2
10 9.7 13.0 20 50 - PA601013F2
12 12.2 15.8 30 50 PA611216F2 PA601216F2
17 16.8 21.2 40 50 PA611721F2 PA601721F2
23 22,6 28.5 55 50 PA612329F2 PA602329F2
29 28.3 34.5 65 25 PA612935F2 PA602935F2
36 36.3 42.5 80 15 PA613643F2 PA603643F2
48 47.4 54.5 95 15 PA614855F2 PA604855F2

Product Range

Prema GOST 287-79, poliamidne cevi ovog tipa mogu biti od dva tipa - PV-2 i PV-0.

  • Prva opcija ima veću otpornost na udarce i može se koristiti za ugradnju industrijske opreme, televizijskih i električnih komunikacija, komunikacionih sistema, gde zahtevi kablova nisu povećani zahtevi za zaštitu od požara.
  • Druga opcija ima nižu mehaničku čvrstoću i koristi se za iste namene, ali sa određenim zahtevima za zaštitu od požara. Treba napomenuti da je PV-0 koji se koristi za komunikaciju o električnoj energiji i komunikaciji kada se montiraju sopstvenim rukama kod kuće.

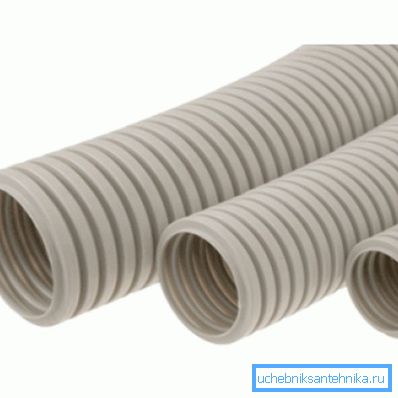

Valovita PVC cev

Cevi od polivinilhlorida su izrađene od istog materijala i koriste se kao kablovski kanali za televizijske i radio komunikacije, električne mreže i komunikacije. Takođe, oni se uspešno koriste kod kuće (cijena je sasvim razumna) za maskiranje istih mreža pod oblogom okvira kao što su dihtvni zid i zidni paneli, ali se ne sipaju betonom ili ne stavljaju kiti.

Savjet! Ako postoji potreba da zaštitite skriveni sadržaj od izlaganja ultraljubičastom zračenju, odaberite crnu boju.

Valovita cev sa sondom je pogodna za obloge podnih obloga tipa lažnog plafona, što omogućava ne samo povezivanje kablova unutar kanala, već i radove na demontažu / montiranju sadržaja. PVC pokrivač s sondom je dovoljno otporan na niske i visoke temperature (u proseku od -40 ° C do +40 ° C) i ne reaguje na kontakt sa naftnim proizvodima iz kategorije goriva i maziva.

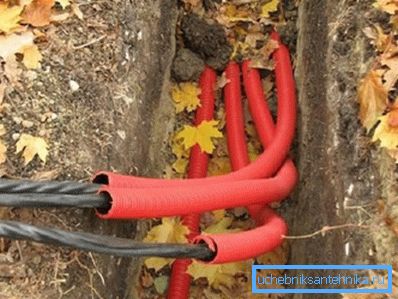

Dvoslojna valovita cev za instalaciju kablova

Vrlo često za instalaciju različitih kablovskih komunikacija koristi se valovita dvostruka cijev od kombinovanog polietilena, odnosno slojevi imaju različite karakteristike.

To su HDPE (HDPE) - polietilen pod niskim pritiskom i LDPE (LDPE) - polietilen visokog pritiska (ne mešajte - polipropilenska cijev nema veze sa takvim proizvodima!).

  • Gornji sloj se sastoji od PND-a i dovoljno je lako da ga definiše na dodir. To je krhko i nema krhkost, ali je otporan na šokove, ne reaguje na naftne derivate iz kategorije goriva i maziva i odličan je dielektrik.
  • U unutrašnjosti je sloj LDPE - najčešće je bijele boje, ima vrlo glatku površinu i ima dobru elastičnost.. Za sve ovo, možete dodati iste pozitivne kvalitete kao i PND.

Napomena Takođe treba napomenuti da se polietilen srednjeg pritiska (PSD) takođe proizvodi, ali se često naziva HDPE i praktično se ne koristi u proizvodnji valovitih proizvoda.

Zaključak

U svakom slučaju, valovita cev od poliamida, polietilena, gume, čelika ili kombinacije ovih materijala je čvrsto u našem životu. Čak i ako to ne primetite - u svakom slučaju, koristite različite prednosti civilizacije, gdje se koristi takav uređaj.

U tematskom video zapisu u ovom članku možete pronaći dodatne informacije o predmetu o kojoj se raspravljate, moguće je da će vam to biti korisno.
