Šta je propust, koje su karakteristike njihovog delovanja

U bilo kojoj oblasti možete pronaći reke, jezera, ravnice i samo mesto protoka prolećnih poplava. Takve karakteristike reljefa otežavaju uređenje puteva, naročito u pogledu povezivanja naselja. Za ovaj problem postoje dva inženjerska rješenja: mostovi i propusti.

O drugom će se diskutovati u ovom članku.

Slika odvoda koji se nalazi ispod železničke pruge

Tehničke i strukturne karakteristike

Cev za vodu je specijalna cilindrična struktura određene veličine koja se postavlja na dnu kolovoza i predstavlja neku vrstu tunela za protok vode ispod njega. To jest, ako postoji, na primer, tok kroz koji treba postaviti kvalitetan put, opisana struktura je postavljena na njegov kanal, a na njemu se vrše planirani radovi.

Trebalo bi da znate: prenos vode funkcionalnosti takvih cevi nije ograničen, a ponekad se koriste za stvaranje podzemnih vodova za životinje ili drugih nadvožnjaka.

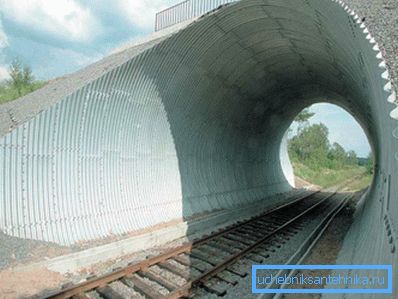

Culvert cev kao železnički tunel

Poređenje sa mostom

Ako je, u suštini, glavni zadatak proizvoda u pitanju je postavljanje puta kroz vodu prepreku, zašto onda ne postavite mali most za ovo?

Činjenica je da kod približno istih troškova izgradnje cev ima nekoliko prednosti:

  • Ne postoji povreda integriteta podgrade i strukture asfaltirane staze.
  • Relativno nizak sadržaj propusta. Troškovi popravki i održavanja manji od mostova.
  • Smanjivanje opterećenja na cevu proporcionalno je povećanju debljine zemlje, u rasponu od dva metra.

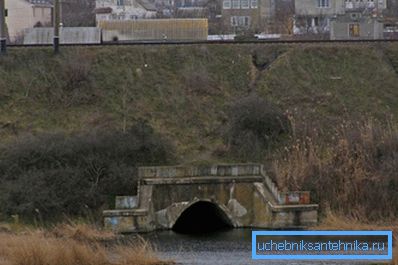

Opcija u kojoj je opterećenje na objektu praktično odsutno
  • Razumna cena za celu strukturu.

Stoga se može zaključiti da u slučaju velike udaljenosti između banaka, most ostaje jedina moguća konstrukcija, ali sa kratkim rastojanjem, instalacija cevovoda će postati mnogo racionalnija.

Vrsta

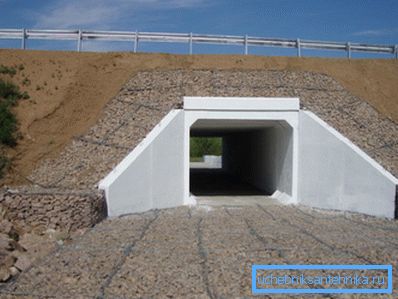

Pravougaoni armaturni beton ispod puta

Postoje razne vrste struktura koje se razmatraju, njihove karakteristične osobine mogu se razlikovati u sljedećoj tabeli:

Razlika Moguće opcije
Prema materijalu
  • armirani beton;
  • beton;
  • polimer;
  • metal
Prema obliku preseka
  • pravougaone;
  • okrugli;
  • ovoidal
Po broju bodova u odeljku
  • jedna tačka;
  • dva tačka;
  • multi-point
Pod pritiskom
  • pritisak glave - obaviti rad potpune preseke duž cele cevi;
  • polu-glava - izvršiti rad celog odeljenja samo na izlazu;
  • bez pritiska - obaviti rad nepotpunog odseka duž cele cevi

Dimenzije

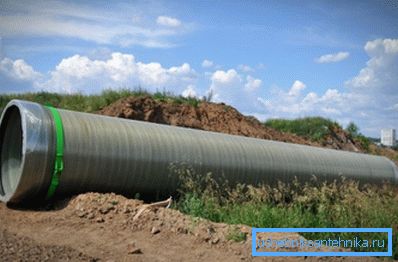

Pravilno odabrane veličine - garancija visokog kvaliteta rada

Preporučeni odnos prečnika i dužine odvodne cevi izgleda ovako:

Prečnik, m Dužina, m
1 Ne više od 30
0.75 Ne više od 15
0.5 Ne više od 10

Postoji i definitivna formula za izračunavanje propusta:

Ltr= u + 2 (ns-d)? m, gde

Simbol Značenje
Ltr Dužina cele strukture
u Širina zemlje
n Debljina sloja na površini
sa Debljina zida
d Promjer odseka
m Stopa nagiba

Opšta pravila aranžmana

  • Prilikom montiranja cevi dužine deset metara na putu na farmi pola metra, potrebno je napraviti bušotinu debljine od najmanje pedeset centimetara.
  • Cilvertne cevi na magistralnim putevima preko SNiP-a mogu se smjestiti samo pod uslovima dostupnosti profila i plana koji odgovaraju ovoj vrsti puteva.
  • Najčešći tip rada ovih objekata - slobodni protok, koji uključuje prirodni tok vode. Manje obično korišteni pritisak ili polupisak.
  • Uputstvo zabranjuje postavljanje propustnih konstrukcija na rezervoarima, uz koje se u slučaju stvaranja leda pomeraju ledeni driftovi, jer ledeni kanali mogu stvoriti blokadu za slučaj opasnosti na ulazu u cijev.

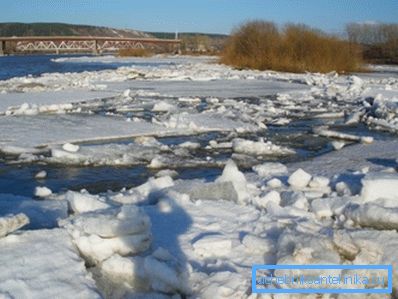

Mostovi su izgrađeni na mestima na kojima se kreću ledeni brodovi.

Savjet: za uređenje cijevi u rijekama gdje se odvija stablo ribe, prvo je potrebno pribaviti dozvolu od organa za kontrolu ribe. U suprotnom slučaju, programer očekuje veliku kaznu.

  • Treba poštovati rastojanje od podzemnih voda, u zavisnosti od načina rada, sledeće:
Režim rada Udaljenost, cm
Slobodno protok 50
Pritisak glave 100
Polu-glava 100
  • Krajevi odvodnih cevi kreiraju se od zidova portala i kosih krila zakopanih u tlu ispod nivoa penetracije mraza od 0,25 m i imaju šljunak jastuk debljine od najmanje deset centimetara.

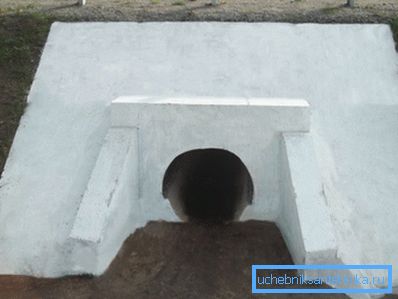

Ulaz za dovod vode
  • Normalno zemljište u izgradnji zamjenjuje mješavina peska i ruševina. Ovo će eliminisati njegovo saganje.
  • Postoje tri vrste grupa koje se razlikuju u mogućnostima nošenja. U svakom od njih, visina zasunskog poklopca ima svoj indikator: 2 m, 4 m i 6 m, respektivno.

Trebali biste znati: u nestandardnim uvjetima dozvoljeno je koristiti druge mljevene naduvavanje i izračunati visinu kako bi se postigla racionalnija upotreba resursa.

  • Označavanje cjevovodne cevi vrši se pomoću slova i brojeva razdvojenih vezom. Sa leve strane označava vrstu proizvoda, a sa desne strane - prečnik konvencionalnih prolaza, korisnu dužinu i brojeve grupa koje određuju nosivost konstrukcije.
  • Betonski proizvodi se postavljaju prema GOST 26633. U tu svrhu se koristi teški beton s klasi čvrstoće nižim od B25 i vodonepropusnost - W Samo takvi parametri garantuju dug i pravilan rad strukture.

Treba da znate: prisustvo pukotina u cevima od betona i armiranog betona nije dozvoljeno. Jedini izuzetak je širina skupljanja koja ne prelazi 0,05 mm.

  • Monolitne betonske ploče klase B pogodne su za stvaranje krila. Ojačanje nije potrebno.
Crtež sa crtežima

Građevinski radovi

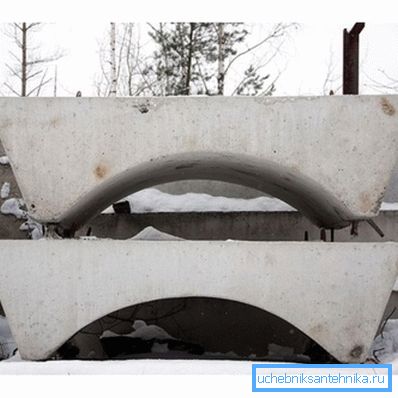

Lekalny blokira pod vezama cijevnih vodova iz betona

O performansu rada samo sa svojim rukama, govora i ne može biti, s obzirom da su strukturni elementi sveobuhvatni i teški. Ali sa instalacijskim timom i odgovarajućom opremom biće lako rukovati.

Foundation pit

Zemljani radovi prilikom instalacije propustne konstrukcije

Kod kopanja jame sledi nekoliko pravila:

  1. Pričvršćivanje zidova omogućeno je samo u slučaju visoke zasićenosti zemljišta sa podzemnim vodama.

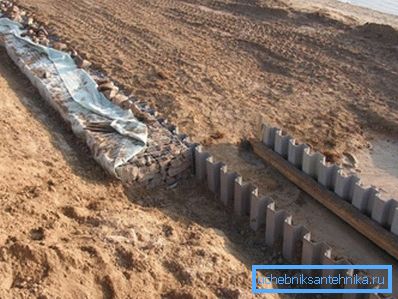

Bočni nosači ramena
  1. Strmina kosina određuje se prema dubini rova ​​i svojstvima razvijenog tla.
  2. Ako nameravate da instalirate hidroizolaciju na ili sličan rad koji uključuje prisustvo ljudi u jamu, njeni zidovi se trebaju ukloniti iz suterena na udaljenosti od najmanje 0,7 m.

Savjet: ako nakon postavljanja cijevi nije planiran nikakav dodatni rad, može se ograničiti na interval od 0.1 m. To će biti dovoljno da se osigura normalna instalacija.

  1. Pored perimetra objekta, valjci zemljišta su postavljeni kako bi se sprečilo prodiranje površinske vode u rov.
  2. U slučajevima kada se instalacija vrši na teritoriji rezervoara, možete koristiti jedan od dva načina za uklanjanje tečnosti sa gradilišta:
    • Ako je situacija na padini, onda sa dna jame samo još jedan rov kopa da preusmeri vodu u jarak.
    • U drugim slučajevima biće neophodno stvoriti sumu i ispuštati tečnost iz njega pomoću pumpe opreme.

    Fondacija

    Postavljanje osnove za konstrukciju propuštanja vode

    Najčešće su prefabrikovane i monolitne osnove, manje obično korištene prefabrikovane-monolitne, a za mjesta s slabim tlošću bolje odgovara stubova.

    Razmotrite tok instalacije na primeru najzahtjevnije opcije - monolit:

    1. Instalirajte oplatu oko perimetra punjenja.
    2. Gnetite ili isporučite betonsko rešenje.
    3. Napravljamo punjenje i ramming mešavine.

    Savjet: u postupku sipanja betona, preporučuje se periodično da ga probijete čeličnom trakom. Ovo će izbjeći formiranje zračnih džepova.

    1. Prekrivajte beton filmom i nalijte vodu dok se ne postavlja.
    2. Skinite oplatu.
    3. Pokrivamo prostor između terena i monolita podruma s šljunkom pomešanim s peskom.

    Prefabrikovana osnova se odlikuju činjenicom da su namesto maltera izlivene montirane betonske komponente.

    Materijal cijevi

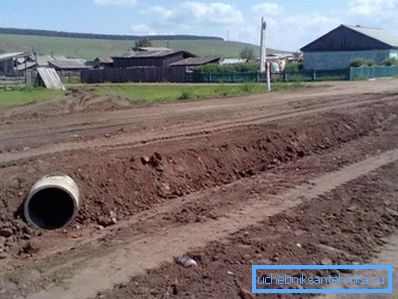

    Betonska struktura u poljoprivrednoj oblasti

    Betonske ili armirano-betonske cijevi su klasične po ovom pitanju i provjeravaju vrijeme. Ali želim posebnu pažnju posvetiti naprednijoj verziji, koja je metalna valovita struktura.

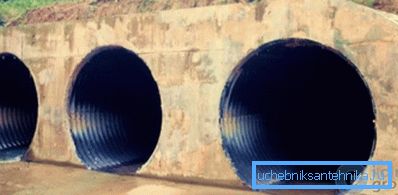

    Praktični metalni valoviti propusti

    Prednosti ove vrste objekta:

    • Širok spektar različitih prečnika. Omogućava vam da na najbolji način izaberete bilo koju situaciju.
    • Mala težina. Značajno pojednostavljuje transport i ugradnju.
    • Jednostavna instalacija. Rukovanje predmetnim materijalom ne zahteva posebne vještine.
    • Visoka čvrstoća i fleksibilnost. U kombinaciji sa zemljištem daje veću pouzdanost od strukture armiranog betona.
    • Dugi operativni rok koji traje do stotinu godina.
    • Niska cijena Ostaje do 50% uštede u poređenju sa korišćenjem drugih materijala.
    • Svestranost. Primjenjuje se u svim klimatskim uslovima.

    Hidroizolacija

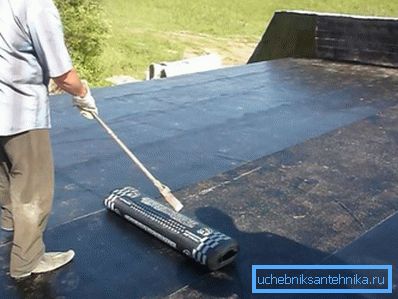

    Hidroizolacija vode

    Hidroizolacioni radovi se najčešće izvode pomoću maltera od bitumena ili limova krovnog materijala. Najvažnija stvar pre postavljanja materijala je očistiti površinu cevi od ruševina, prljavštine, a zimi i od glacijacije.

    Popunjavanje

    Nakon instalacije strukture, treba ga napuniti zemljom. U tu svrhu, onaj koji je ranije bio uklonjen iz iskopavanja je prilično pogodan.

    Sve se dešava na sledeći način:

    1. Čak i zaspimo zemlju u prostoru između tla i zidova strukture.
    2. Kada se tlo popunjava sa obe strane, zaptivamo ga pomoću posebnih mašina za tamponiranje.
    3. Posle toga kreiramo nagib na vrhu, debljina koja odgovara vašem projektu.
    4. Direktno iznad cijevi se ne pojavljuje pečat, kako bi se izbjeglo tehničko preopterećenje na proizvodu.

    Zaključak

    Izgradnja mostova nije uvijek opravdana u izgradnji puteva kroz rijeke ili ravnice. Često je mnogo racionalnije instalirati propust, što je jeftinije i ima nekoliko važnih prednosti (pogledajte i članak Zaptivne cijevi u vašem domu).

    Ključ uspješne instalacije je usaglašenost sa određenim pravilima, koja su detaljno opisana iznad. Sam proces se sastoji od iskopa, polaganja temeljne materije, postavljanja samog proizvoda i natrag punjenja.

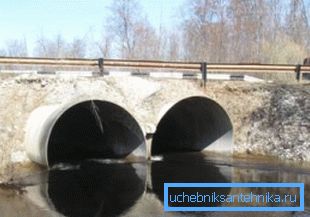

    Culvertne cijevi na rezervoaru

    Video u ovom članku će vam pružiti dodatnu količinu informacija direktno vezanih za pregledane materijale.

    Instalacija opisanih struktura omogućava rešavanje mnogih problema vezanih za polaganje puteva na terenu, propuštenih rijekama i ravnicama.
