Šta je kolektor za vodovodne instalacije

Da počnemo, razjasnimo šta je kolektor vode - tehnički cevasti deo koji može mešati različite tečnosti (prema molekularnom sastavu ili temperaturi) ili ga distribuirati kroz nekoliko kanala istovremeno. U našem slučaju, to može biti mikser, čajnik, četverokut ili češalj za distribuciju grejnih ili vodovodnih cijevi.

Više pažnje ćemo posvetiti najnovijoj verziji - saznajte kako se povezuje, a videćete video demonstracije u ovom članku.

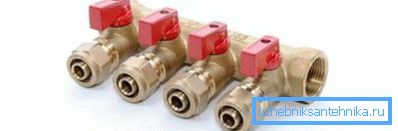

Razvodnik za metalne cijevi

Instalacija kolektora

Napomena Uopšte, instalacija kolektora, kao takva, uopšte ne postoji, jer je to samo srednji adapter koji olakšava prenos fluida u druge kanale. Cela instalacija takvog uređaja obično se razmatra zajedno sa drugim vodovodnim uređajima i sistemima.

Vrsta

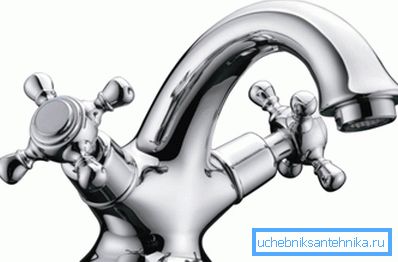

Dvodelni slavinski slavina
  • Najpoznatiji oblik kolektora za običnog korisnika sa sanitarnim uređajima je umivaonik ili kupka, koji je izgrađen u kupatilu i postavljen na zid (postoje i zidne ugrađene opcije). Ovaj mehanizam može imati ventile u obliku kranske kutije (dva ventila i dvostruka modela), ili u obliku kertridža ili kugle (modeli sa jednim polugom ili džojstikom).
  • U bilo kojem od tipova ventila, na snazi ​​je jedan princip unošenja vode - dolazi iz dva izvora (toplo i hladno) i izlazi na potrošnju kroz jedan kanal, nazvan "izliv". Cena takvih uređaja može se značajno razlikovati jedni od drugih, u zavisnosti od kvaliteta i dekoracije.
Kombinovani sanitarni čaj
  • Najjednostavniji od svih kolektora za vodu je sanitarna cijev za cijevi, koja je u suštini jedinica za distribuciju vode - napajanje ide kroz jedan kanal, a distribucija prolazi kroz dva. Takvi uređaji se neprekidno koriste ne samo u vodosnabdevanju, već iu kanalizacionom sistemu (ventilatori), a koriste se i za transport i distribuciju širokog spektra tečnosti i gasova. U vodosnabdevanju su napravljeni od čelika, mesinga, bakra, polipropilena, ukrštenog polietilena i polibutilena.
Vodovodni češalj
  • I najzad, najpoznatiji tip kolektora vodonosnik je češalj koji se koristi za vodene sklope kada se ugrađuje podno grijanje na vodu, ili može biti distribucija fluida za radijatore različitim krilima zgrade. U većini slučajeva, ona se prodaje sa ventilom, kao što vidite na slici iznad, ali se može isporučiti i bez njega - onda se ventili moraju samostalno instalirati.
  • Po pravilu, toaleti od ove vrste su izrađeni od mesinga, iako se mogu napraviti od bakra, čelika i čak silumin, iako je druga opcija bolje da se ne koristi. Broj slavina na takvom uređaju može biti različit, u rasponu od tri do beskonačnosti, odnosno možete povezati kolektore koji imaju 10 ili više mesta, ukoliko postoji potreba.

Grejni podni kolektor

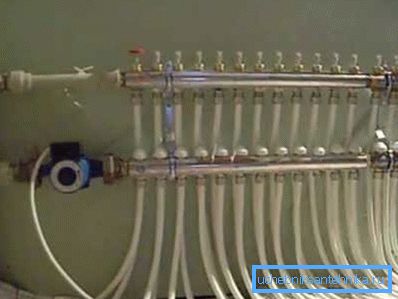

Spoljašnja instalacija

Distribucioni čvor za analizu vode u instrukcijama grijanja omogućava vam da instalirate ne samo u niši, već i spolja, ako postoji posebna prostorija za to - kotlovnica, gde takav sistem neće ometati nikoga. Ali, pre svega, da razumemo suštinu, to je, u principu, povezati sistem grejanja kroz kolektor i otkriti kako to funkcioniše.

Dva kruga uvek vode iz bilo kog kotla za grejanje - jedna za dovod tople vode, a druga za vraćanje već hlađene rashladne tečnosti, stoga, za postavljanje poda sa grijanjem na vodu, trebat će vam i dva češljaka - ulaz i izlaz.

Dakle, instalirate bojler sa toplom vodom, odakle su krugova za grejanje odvojena, ali u tom slučaju dovodna cev i povratna cev odlaze do uređaja za vodu sa glavama. Dakle, jedan kolektor je instaliran za snabdevanje, a za povratak drugog, obično su postavljeni jedan iznad drugog, bez obzira na to da li su uvučeni u zid ili ne.

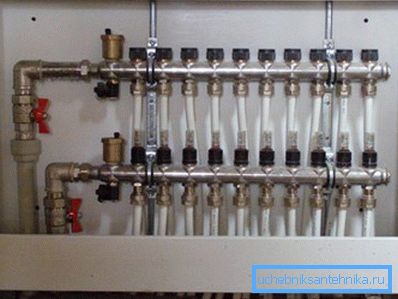

Unutrašnja instalacija opcija

Kao što vidite na gornjim fotografijama, zaustavni ventili se nalaze ne samo na cevima kolektora, već i na cevima koji ih povezuju sa kotlom za grejanje, a sa druge strane svakog od njih, ventil sa Mayevsky-om se obično uvija u vazduh, koji se uvek može nalaziti u sistemu.

Broj mlaznica zavisi od broja vodenih krugova, na primjer, možete instalirati jedan distributivni čvor na kući od 10 soba, onda vam je potreban češalj sa najmanje 10 slavina, ali u jednoj sobi može biti više od jednog kruga, onda će broj provodnika morati biti povećan .

Vodeni krug sa jednim podom, bez obzira da li je napravljen od polietilena ili plastike ojačanog metalom, ne bi trebalo da zatvori fugovanje za cementno pesak - inače rizikujete dužinu vijeka trajanja sistema grijanja.

U slučajevima kada je prostor velika i ne uklapate se u dimenzije jedne cevi, najbolje je podeliti prostor duž krila, tako da za jedno takvo područje mogu biti dva, tri ili čak četiri krila, što će, pak, biti razmislite o dužini kolektora.

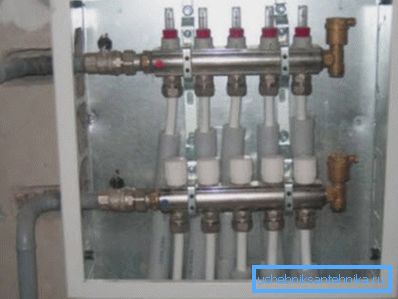

Distribucija na pet krugova grejanja. Uključene su tri sobe

Ali izuzetno je nepraktično instalirati jedan izlaz za vodu za veliku kuću - u ovom slučaju morate postaviti dodatne cevi, a na samom početku to može biti prilično impresivna akumulacija kola, što nije zgodno za instalaciju.

Mnogo je lakše napraviti jedan vodeni čvor u dvije ili tri sobe, kako je prikazano na gornju fotografiju, onda ćete morati da postavite manje cevi na jedno mesto, što podrazumijeva povećanje prolaza kroz zidove. Ožičenje dovodnih i povratnih krugova u takvim slučajevima obično vrši polipropilen, koji prolazi do mesinga kroz navojnu montažu.

Napomena Praksa pokazuje da je instalacija vodenog grejnog poda mnogo profitabilnija za proizvodnju ne sa ukrštenim polietilenom, već sa metalnim laminatom - kvalitet grejanja i njegov radni vijek se ne menja, a trošak se smanjuje. Pored toga, uvek postoje kolektori na prodaji, cijevi cijevi su opremljeni sa završnim priključcima za prebacivanje na cijev od metala i plastike.

Zaključak

U zaključku bih želeo da napomenem da možete koristiti bilo koji kolektore tako što ćete ga povezati sa cevovodima vodom - to uopšte nije teško. Čak i dugačke češljevi za ugradnju toplog poda, zapravo, nisu mnogo drugačiji od uobičajenog čelika.
