Šta bi trebalo da bude pritisak u cevima i od čega zavisi
Pretraživači često voze u zahtevu o tome koliko je pritiska u grejnim cevima, ali ovo podešavanje nije tačno, jer MPa u sistemu zavisi od toga koji je sistem centralizovan ili autonoman u vašoj kući, a ovde se i ove brojke mogu razlikovati.
Na primjer, prilikom primjene rashladne tečnosti na niske zgrade, pritisak je mnogo manji nego kod visokih zgrada, stoga će se u samom krugu razlikovati. Hajde da se bavimo ovim korelacijama zajedno i pogledamo dodatni video u ovom članku.
Odnos pritiska
Vrste pritiska
Napomena Da biste izračunali jačinu pritiska cevi (za konture stanova), neophodno je razumeti koje vrste ovih mjerenja uopšte postoje.
- Statičkim pritiskom podrazumeva se kolona vode, tačnije njegova visina, na koju je njegova pumpa sposobna da se povuče iz kotla ili centralizovanog kotlarnica - ovisno je računanje snage, naročito za zgrade visokog stepena.. To jest, za jednospratne i višekatne zgrade sa istim životnim prostorom, zahtevi za ovaj indikator su potpuno različiti.
- Od dinamičkog pritiska zavisi od brzine hladnjaka u sistemu - brži ciklus je završen, manje će se voda ohladiti, stoga će trošak grijanja biti niži, a ukupna cijena energije će se smanjiti.

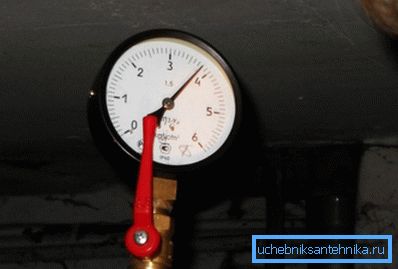

- Osim toga, postoji radni (konstantni) i pritisni (maksimalni ili testni) pritisak, a debljina zida cevi se izračunava u zavisnosti od pritiska presovanja, a ne radnog. Pod normalnim uslovima rada u stambenim zgradama, bez obzira na vrstu izgradnje (novi projekat ili Hruščovka), operativni (radni) pritisak treba da bude od 8 do 9,5 atmosfera, što iznosi 0,8-0,96 MPa ili 8,1-9 , 81 kgf / cm2), kako to zahtevaju uputstva. Nažalost, u nekim domovima ova cifra je u velikoj meri potcenjena i iznosi oko 5-5,5 atmosfera, odnosno 0,5-0,55 MPa ili 5,0-5,6 kgf / cm2.
Polipropilenske cijevi
Napomena Cijevi od polipropilena obično se pišu pomoću skraćenice - ruskog PP ili engleskog PPR-a. Ali, koji pritisak drži polipropilensku cev i njegove termičke karakteristike označava skraćenica PN, nakon čega sledi broj.
Ako govorimo o tome koliko pritiska može da izdrži polipropilen cev, to znači da govorimo o krugovima grejanja i, najverovatnije, iz centralne kotlarnice, jer sa autonomnim sistemom postoji pritisak na krug.

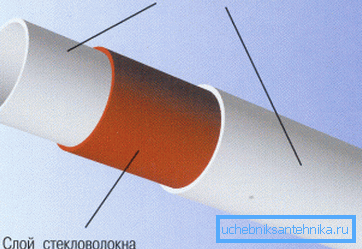

Za samostalnu opciju, nizak pritisak polietilenske cevi je prilično pogodan - ugrađen je za zagrejan pod. Međutim, kod obeležavanja polipropilena PN10 b PN16 nema ojačavajućeg sloja i takve cijevi nisu pogodne za konturu - obično se koriste PN20 i PN25.
Tabela zavisnosti operativnog resursa PPR na pritisak i temperaturu
| t? C | Radni resurs (godine) | PPR tip | |||
| PN10 | PN16 | PN20 | PN25 | ||
| Dozvoljeno opterećenje (kgf / cm3) | |||||
| 20 | 10 | 13.5 | 21.7 | 27.1 | 33.9 |
| 25 | 13.2 | 21.1 | 26.4 | 33.0 | |
| 50 | 12.9 | 20.7 | 25.9 | 32.3 | |
| 30 | 10 | 11.7 | 18,8 | 23.5 | 29.3 |
| 25 | 11.3 | 18.1 | 22.7 | 28.3 | |
| 50 | 11.1 | 17.7 | 22.1 | 27.7 | |
| 40 | 10 | 10.1 | 16.2 | 20.3 | 25.3 |
| 25 | 9.7 | 15.6 | 19.5 | 24.3 | |
| 50 | 9.2 | 14.7 | 18.4 | 23.0 | |
| 50 | 10 | 8.7 | 13.9 | 17.3 | 21.7 |
| 25 | 8.0 | 12.8 | 16.0 | 20.0 | |
| 50 | 7.3 | 11.7 | 14.7 | 16.3 | |
| 60 | 10 | 7.2 | 11.5 | 14.4 | 18.0 |
| 25 | 6.1 | 9.8 | 12.3 | 15.3 | |
| 50 | 5.5 | 8.7 | 10.9 | 13.7 | |
| 70 | 10 | 5.3 | 3.5 | 10.7 | 13.3 |
| 25 | 4.5 | 7.3 | 9.1 | 11.3 | |
| 30 | 4.4 | 7.0 | 9.8 | 11.0 | |
| 50 | 4.3 | 6.8 | 8.5 | 10.7 | |
| 80 | 55 | 4.3 | 6.9 | 8.7 | 10.8 |
| 10 | 3.9 | 6.3 | 7.9 | 9.8 | |
| 25 | 3.7 | 5.9 | 7.5 | 9.2 | |
| 95 | 1 | 3.9 | 6.7 | 7,6 | 8.5 |
| 5 | 2.8 | 4.4 | 5.4 | 6.1 |
Takođe treba reći da zavisnost pritiska na prečnik cevi ne menja celokupnu sliku, s obzirom da se pritisak ne menja sa povećanim poprečnim presekom, ali se povećava zapremina rashladnog sredstva, što će dovesti do dodatnih troškova za grejanje vode.
Kao što vidite, za centralno grijanje, sudeći po parametrima pritiska u sistemu, skoro svaki PPR će učiniti (i dalje postoji rezerva), ali ovde treba uzeti u obzir temperaturu rashladne tečnosti, pošto ova dva parametra treba kombinirati.
RN10 je u stanju da izdrži konstantnu temperaturu od 20 ° C (kratko 45 ° C), a RN16 stalno drži 35 ° C (kratko 60 ° C), stoga ova opcija nije pogodna za dovod tople vode ili grejanje.
Napomena Neki iz nekog razloga veruju da veliki presek cevi vam omogućava da bolje zagrejete prostoriju, ali ovo je opasna greška. Prvo, kao što je već pomenuto, veći volumen vode mora biti zagrejan, drugo, izvor grejanja nije kolo, već radijator, a treće, PCB veoma slabo provodi toplotu.
Dakle, kakvu vrstu pritiska polipropilenske cijevi su dizajnirane, možemo pogledati gore navedeni tabela i ponovo se vratiti na indikatore temperature. Prvo, uzmite u obzir RN20 - takva cev se smatra univerzalnom (za toplu i hladnu vodu) i dizajnirana je za kontinuirani rad bez posledica na temperaturi rashladne tečnosti do 80 ° C, a konvekcijski kotlovi za autonomno grejanje rade u režimu od 60-80 ° C.
Ne postoje velike razlike u pogledu kondenzacije kotlova - postoji normalan radni režim od 40-80 ° C, stoga su oba režima idealna za PPR RN20.
Ali ne za svaki region, dovoljno je 80 ° C za radijatore i konture, pa ćete morati koristiti RN25, koji se može kontinuirano raditi na 95 ° C. U ovom režimu može raditi samo autonomni bojler, ali i centralna kotlovnica, ukoliko postoji potreba, pa bi bilo profitabilnije koristiti ovu cijev.

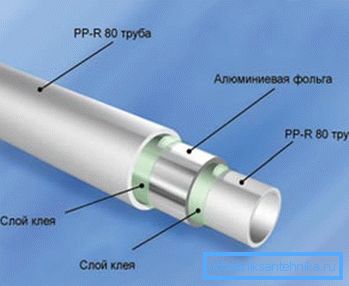

Polipropilenska cev RN25 ima neke karakteristike koje se moraju uzeti u obzir prilikom ugradnje - ovo je neznatno povećan spoljni prečnik, a lokacija ojačavajuće aluminijumske folije nije u sredini zida, već bliže površini.

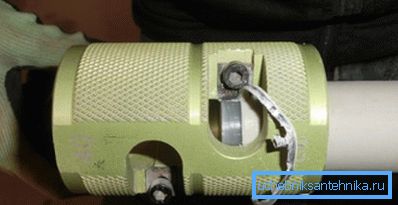

Ako prošireni deo ne otežava mnogo i kraj i dalje ide u vruću mlaznicu pri lemljenju, onda će folija ometati, jer će ovaj sloj biti goli, što će smanjiti prianjanje na priključak cijevi i, kao rezultat toga, kvalitet spoja. Da biste to izbegli, moraćete da uradite svoje da biste očistili kraj pomoću upravljačkog programa, kao što je prikazano na vrhu fotografije.
Preporuka. Pri lemljenju polipropilena, kraj cevi prečnika 20 mm treba da se ugradi u priključak na 14-17 mm, 25 mm - na 15-19 mm. Kada je kraj dublje, ivice su ravne, čime se smanjuje propustljivost ili čak stvara blokada.
Zaključak
U zaključku treba reći kakav pritisak može izdržati metal-plastična cijev - to je 10kg / cm2, Stoga je odlična za sisteme podnog grejanja. Uprkos činjenici da se polietilen zvanično koristi za ovu svrhu, ipak, velika većina vodoinstalatera bira svoj izbor na metalnom laminatu prečnika 16 mm.
