Spojnice za polietilenske cevi: 6 glavnih tipova

Plastične cevi su sigurno ušle u naš život, okružujući sisteme za vodu, gas i kanalizaciju. Povoljna cena, mala težina i izdržljivost garantuju njihovu široku popularnost.

I razne vrste spojnica takođe u velikoj mjeri pojednostavljuju rad instalacije. O njima i o čemu će biti diskutovano u ovom članku.

Priključne kutije za polietilenske cevi u opsegu

Merit

Pre nego što pređemo na obrazovni program klasifikacije kvačila, pogledajte njihove prednosti:

  • Širok spektar aplikacija. Koriste se u mrežama pod pritiskom i bez pritiska vodosnabdijevanja, gasovodnih sistema i kanalizacionih sistema.
  • Nedostatak promene temperature u zapremini.
  • Otpornost na radni pritisak.
  • Imunitet na korozivne procese.
  • Raznolikost oblika i veličina. Pored klasičnog, postoje i mnogi ugaoni spojevi, kruti i drugi, koji olakšavaju polaganje cevnih komponenti bilo kog prečnika.
  • Trajnost Pvc cevi sami su poznati po dugom veku upotrebe, a oprema u njima nije inferiorna.

Vrsta

Već smo spomenuli da postoje spojnice za različite cevovode različitih oblika i veličina. Pored toga, i dalje se mogu razlikovati u tehničkim parametrima i načinu instalacije.

Po područjima korištenja, njihova klasifikacija je sljedeća:

Obim primene Odgovarajuće vrste fitinga
Snabdevanje gasa
  • termistor;
  • cast
Sve vrste vodovodnih cevi
  • kompresija;
  • segmentni;
  • prirubnički
Kanalizacija
  • stvorene od taloženja

Sada ćemo ih detaljnije razmotriti:

Termistor

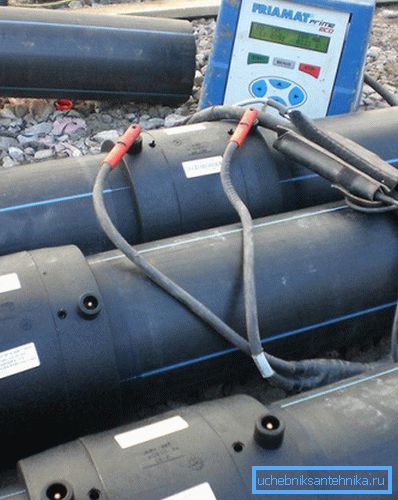

Elektrofuzijsko zavarivanje polietilenskih cevi povezivanjem zavarivača

Uputstvo za ugradnju:

  1. Priključujemo opremu za zavarivanje na priključke koji dolaze iz bakrenog namotaja koji se nalazi unutar fitinga.
  2. Uključite uređaj.
  3. Bakar se zagreva električnom strujom.
  4. Materijal spojnice pod dejstvom toplote visoke temperature, sigurno pričvršćuje priključnu cev.

Visoka pouzdanost senila je relativno visok trošak ovih komponenti i potreba za zavarivačkom jedinicom za njihovu uspešnu ugradnju.

Cast

Livenje fitinga u različitim oblicima

Poseduju povećanu otpornost na pritisak i koriste se uglavnom u podvodnom vodovodu i gasovodi koji se nalaze pod zemljom. Instalacija se vrši zavarivanjem.

Zavarivanje polietilenskih cijevi lijevanih tipova spojnica

Savet: ako sumnjate u svoje veštine rukovanja opremom za zavarivanje, preporučuje se da pozovete specijaliste. U suprotnom slučaju, loša veza može da dovede do rupture, što će zahtevati skupe popravke.

Kompresija

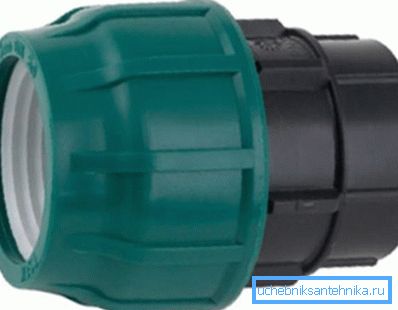

Plastični kompresioni rukav za cevi od polietilena

Kompresioni fitingi su izuzetno ugodni za upotrebu. U njima se fiksiranje vrši pritiskom u zateznom prstenu specijalnom rukavom, čime se isključuje mogućnost odmotavanja sa hidrauličnim šokovima i različitim vrstama vibracija.

Može se istaknuti sljedeće prednosti:

  • Nije potrebno koristiti mašinu za zavarivanje.
  • Mogućnost ponovne upotrebe.

Savet: pre ponovnog korišćenja, obavezno zamenite zaptivni prsten. Ovo je jedini element koji se nosi.

  • Jednostavnost upotrebe s vlastitim rukama. Za rad instalacije ne zahtevaju nikakve posebne veštine, a njihova brzina se značajno povećava.

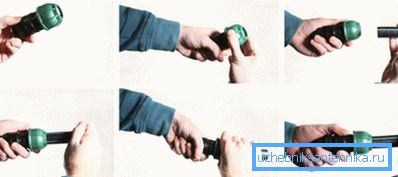

Priključivanje vodovodne cevi pomoću kompresione spojnice
  • Svestranost. Koristi se u kombinaciji sa cevima bilo kojeg materijala.
  • Niska cijena

Spojna spojnica za cevi od polietilena sastoji se od nekoliko komponenti:

Element Svrha
Stanovanje Štiti spoj od spoljnih uticaja
Pokrivna navrtka Izvršava zatezanje i fiksiranje proizvoda
Zaptivni prsten Zapeči spoj
Stezni prsten Stabilizira zaptivni prsten
Ugrađeni rukav Udara prstenasti prsten

Segmentalni

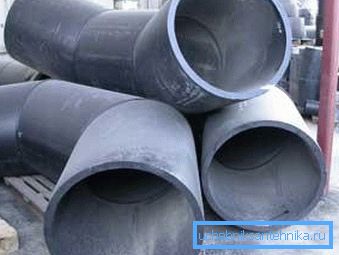

Fotografije zavarenih segmentiranih plastičnih cijevnih fitinga

Ovo su pripremljeni segmenti polietilenskih cevi, koji se takođe ugrađuju pomoću zavarivanja pod određenim uglom.

Odlične karakteristike:

  • Niska cena.
  • Kvalitet visokog kvaliteta.
  • Dozvoljeni pritisak 2,5 MPa.
  • Održavajte temperaturu do +40 stepeni Celzijusa.

Priključne prirubnice

Grafička prirubnica

Glavni element pečata prilikom upotrebe prirubnica su paronske brtve.

Pros:

  • Visoka gustost priključnih elemenata.
  • Montaža i demontaža velike brzine.
  • Jednostavnost montaže sa povezivanjem različitih kapaciteta, uređaja i pokretnih elemenata mehanizama.

Valovano

Asortiman valovitih zglobova

Ako je sistem za snabdevanje vodom slobodan protok, onda je dozvoljena mogućnost jeftinog povezivanja njegovih komponenti uz pomoć valovitih proizvoda. Pečat u ovom slučaju je specijalna gumena zaptivka umetnuta u unutrašnjost utičnice.

Zaključak

Polietilenske cevi se trenutno koriste za stvaranje vodovodnih cijevi, gasovoda i kanalizacije. Njihove veze se rade uz pomoć specijalnih spojnica, koji garantuju potpunu tezinu i dugotrajno funkcionisanje.

Iznad smo pregledali sve postojeće vrste fitinga i karakteristike njihovog rada.

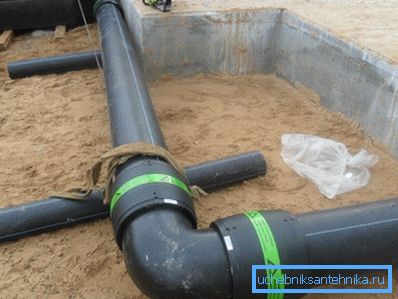

Pouzdana veza elemenata plastičnog cjevovoda

Video u ovom članku će vas upoznati sa dodatnim informacijama koje su direktno povezane sa predstavljenim materijalima.
