Spojnice za pnd cijevi i drugi načini njihovog povezivanja

Koje su spojnice za cijevi HDPE (niskotlačni polietilen)? Da li različite vrste fitinga imaju neke specifične karakteristike? Koji drugi, pored spojnih spojeva, mogu spojiti cijevi?

Hajde da shvatimo.

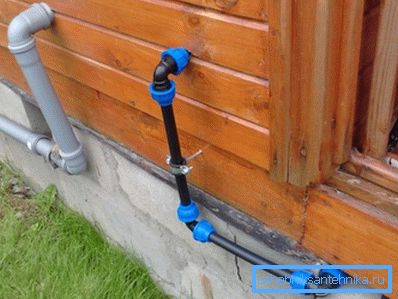

Parcela od polietilenske kolibe vode.

Spojnice

Lista

Navedimo sve vrste spojeva koji se koriste za polietilenske cevovode.

  • Kompresioni fitingi - mogu se srušiti pomoću gumenih prstena. Prilikom zatezanja pomoću prstena za zaustavljanje, spojna navrtka proširuje zaptivku; koji, zauzvrat, čvrsto drži cev i zaptiva vezu.
  • Elektroforezne spojnice za cevi PND - vrsta stalnog priključka u kojoj se grijanje susednih površina koristi toplotni namotaj koji je unapred instalirao proizvođač. Upotreba elektro-zavarenih fitinga vam omogućava da radite bez lemilice: jednostavno morate podneti zahtev za par kontakata od 12 volti od step-down transformatora ili baterije i izdržati određeno vrijeme grejanja.

Zanimljivo: nedavno transformisani transformatori zavarivanja sa čitačem barkoda. Pri čitanju oznaka dobijaju informacije o naponu, vremenu zagrijavanja i hlađenju fitinga.

Međutim, ove informacije su prisutne u oznaci i u obliku dostupnom za vizuelno čitanje.

Priključak sa elektro-dovodnom spojnicom.

Snaga veze u elektrofuzijskoj metodi nije niža od čvrste cijevi. Jedini ozbiljan nedostatak ovih pribora je prilično visoka cena. Mi daju maloprodajne cijene za najpopularnije veličine ravnih spojnica bez promjene prečnika.

Prečnik, mm Troškovi na malo, rublovi
20 145
25 150
32 155
40 170
50 247
75 410
110 650
  • Planirane veze koristi se isključivo za ugradnju slobodne struje. PND cevi prečnika sa prečnikom od 50, 110 i 150 mm su u potpunosti kompatibilne sa kanalizacijskim priključcima odgovarajućih standardnih veličina i često se koriste umesto uobičajenih PVC-U cevi. Razlog je mnogo bolje akustične karakteristike polietilena: debeli i elastični zidovi gotovo u potpunosti gase zvuke kretanja odvoda.

Montaža

Kako spojiti cijevi pomoću kompresijskog fitinga?

  1. Cev se isecuje specijalnim nožem. U njegovom odsustvu, možete koristiti uobičajenu traku sa kasnijom obradom ivice sa datotekom. Rez mora biti upravo ravnomjeran prema uzdužnoj osi.
  2. Obloga se uklanja sa unutrašnje i spoljašnje strane cevi. Bolje je koristiti kalibrator za ovaj rad, ali u ekstremnim slučajevima će napraviti oštri nož. Cilj je sprečiti izbacivanje ili gurnutanje gumene zaptivke.
  3. Sindikalna navrtka, prigušni i potisni prstenovi i prstenastu gumenu zaptivu se sukcesivno postavljaju na cev, nakon čega se njegov kraj ubacuje u kućište spojnice.
  4. Prstenovi i navrtka su dovezeni do ivice i ručno uvijene.
Povezivanje sklopa

Kako je zavarivanje HDPE cijevi pomoću metode elektrofuzije?

  1. Cev se prlja i čisti od smeća.
  2. Nakon što se ubaci u priključak, njegovi kontakti se aktiviraju za vreme koje je označeno u oznakama.
  3. U trenutku hlađenja odseka cjevovoda zadržava potpunu nepokretnost.

A šta je sa instalacijom kanalizacije pomoću spojnica sa gumenim pečatom?

Suptilnosti su samo dve.

  1. Spoljna gredica se uklanja sa kraja cevi. Ovaj rad se može uraditi oštrim nožem: polietilen se lako sječe.
Fotografija jasno pokazuje uklonjenu spoljašnju fasadu.

Uzgred: za razliku od polipropilena, bugarski se ne može koristiti za sečenje i obrezivanje cevi od polietilena. Ova plastika ima nižu tačku topljenja i samo teče sa grejanjem koja je nezaobilazna tokom abrazivne obrade.

  1. Jednostavna instrukcija će pomoći da se smanji napor potreban za sklapanje spoja: malo sapuna, tečnog ili običnog, treba naneti na zaptivač.

Problemi

U nekim slučajevima, spojne spojnice za povezivanje HDPE cijevi počinju da protiče pod pritiskom. Razlog je uvek isti - pogrešna gradnja.

Umjesto stavljanja svih prstenova na cijev, ona se ubacuje u priključak pomoću labave poklopne matice; zajedno sa lošom kvalitetom obrade ivica, to dovodi do činjenice da se kraj cevi ne uklapa u prstenastu zaptivku, ali se opira na njega.

Način rešavanja problema je očigledan: dovoljno je ukloniti unutrašnju fazu i ponovo sklopiti spoj, kontrolisući položaj pečata.

Alternative

Da li je moguće raditi bez priključka za pričvršćivanje prilikom instalacije polietilenske vodovodne cevi?

Zavarivanje zavarivanje

Prilikom sklapanja cevovoda sa malim unutrašnjim pritiskom, ručno zavarivanje zavara pomoću primitivnog lemljenog gvožđa - ravnog grejnog elementa sa teflonskim premazom.

Nakon zagrevanja do 210-220 ° C, krajevi cevi su pritisnuti na njega i nakon reflora se kombinuju. Nakon hlađenja i uklanjanja bora (ekstrudiranog od taljenog šiva), jačina takvog jedinjenja dostiže 60-80% čvrstoće čvrste cijevi.

Međutim: za cijevi za vodu pod pritiskom preporučuje se korištenje lemilica sa mehaničkim poravnavanjem i kontroliranom silom stezanja.

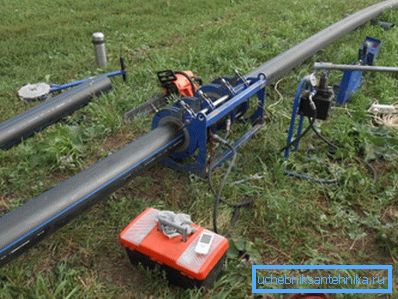

Ovakva izvedba lemilice garantuje precizno poravnanje spoja i dovoljnu silu stezanja.

Fitingi za ukršteni polietilen

Pored uobičajenog polietilena, instalacija sistema vodosnabdevanja često koristi takozvani unakrsni link. Zbog jednostavne modifikacije njegovih molekula formiraju ne samo sekvencijalne, već i unakrsne veze, što dramatično povećava otpornost na toplotu i mehaničku čvrstoću polimera.

Jedno od osobina koja švica daje ovoj plastici je mehanička memorija. Kada se deformiše, cijev se brzo vraća u prvobitno stanje.

Ova svojstva se koristi prilikom instalacije pomoću pribora:

  1. Cev proširuje pomoću specijalnog alata - produžavača.
  2. Ugradni element se ubacuje u utičnicu.
  3. Cev koja je sužena i pouzdano pritisnuta na sindikat je pored toga postavljena na ogrlicu.
Instalacija priključaka na cevovodu ukrštenog polietilena.

Zaključak

Nadamo se da će materijal koji je ponuđen čitaocu pomoći mu da odabere najpogodniji način instalacije za njegov slučaj.

Kao i uvek, video u ovom članku sadrži dodatne tematske informacije. Successes!
