Spojka cevi: ono što je potrebno, kako odabrati i kako se

Nakon detaljnijeg ispitivanja, spoj cevi je vrlo jednostavan proizvod. Zapravo, ovo je vrsta konektora za dvije cijevi istog ili drugog prečnika. Takođe, ovaj proizvod je dizajniran za povezivanje autoputeva, koji su napravljeni od različitih materijala (na primjer, može biti priključak od plastike i čelika).

Međutim, uprkos jednostavnom principu uređaja, vrlo često se nepravilno bira. Ovo je uglavnom zbog činjenice da na tržištu ima previše modernih fitinga, koji su nekontrolisani iz kutije ili imaju skup nekih jedinstvenih svojstava.

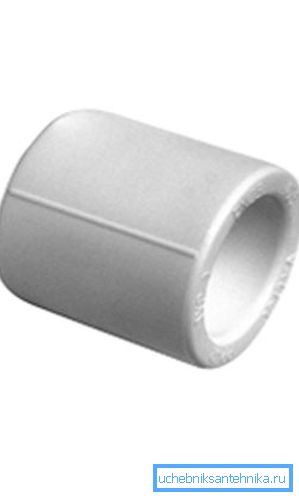

Primer najjednostavnijeg adaptera

I vrlo često, zbog neočekivanih individualnih karakteristika, normalno funkcionisanje proizvoda u određenoj situaciji postaje jednostavno nemoguće.

U ovom članku ćemo pokušati da razmotrimo koliko je to vrsta proizvoda ove vrste, kako se oni razlikuju jedni od drugih i kako ih montirati na jednu ili drugu cijev. Počnimo sa najvažnijom stvar.

Vrste spojnica u zavisnosti od vrste priključka

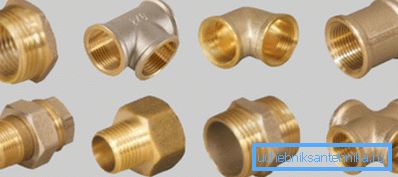

Opseg konektora

U ovom slučaju mislimo da svi adapteri, iako imaju istu funkciju, ali način fiksiranja mogu biti različiti. Razmotrite sve detaljnije u donjoj tabeli.

Način pričvršćivanja: Karakteristike:
  1. Uz pomoć lemilice za lemljenje.
To je, ustvari, pojačanje elemenata i ova tehnologija se koristi za plastične sisteme. Prednost metode je da je veza vrlo čvrsta i pouzdana. Ako majstor uradi sve kako treba, onda se u zglobovima ne pojavljuje nikakva curenja. Što se tiče nedostataka, onda možemo razlikovati takav trenutak kao pogrešan spike. Ako se vreme plastične temperature topljenja prekorači za nekoliko sekundi, onda nakon montaže montaže, postoji velika verovatnoća pukotina. Pa, ako lemilno gvožđe djeluje na delu manje nego što je potrebno, onda će snaga priključka biti mala.
  1. Tema
Pa, sve je sasvim očigledno - ovakav oblik je napravljen od metala, po pravilu. Detalji se jednostavno okreću na kraju metalne cevi. Plus tehnologija je niska cena takvog rada i njegova jednostavnost. Sasvim je moguće učiniti sve s vlastitim rukama bez angažovanja stručnjaka i bez kupovine skupog instrumenta, ali su nedostaci ove metode da ćete morati stalno pratiti takve šavove, jer postoji veliki rizik od njihove depresivnosti. Zbog toga, u svakom slučaju ne treba spojiti cevi sa navojem u zidove, na primer.
  1. Bajonet
Uglavnom se koristi za spajanje linija kroz koje voda ili neki vazduh protiče. Suština veze je u tome što se konektor pričvršćuje na krajeve cevi uz pomoć specijalnih navrtki tipa karabinera. Moguće je brzo napraviti takav šav, ali njegova tijesnost i čvrstoća nisu jako dobra.
  1. Gilzovy.
Princip rada je da se cev stavlja na posebnu cev unutar konektora. Sama montaža, po pravilu, ima navrtku koja spaja, pričvršćuje spojnicu na cevi.Ovi konektori su u stanju da izdrže veliki pritisak, samo treba osigurati da postoji kvalitetna spojnica za cijev - metalno crevo, inače, cijev mora takođe biti izdržljiva.

U sklopu sklopke mogu biti gumene zaptivke koji su veoma osetljivi na promene temperature. Ako je guma u proizvodu lošeg kvaliteta, onda kada se temperatura promeni, na njemu će se postepeno pojavljivati ​​sve više i više mikrokauta. Ovo će, naravno, uticati (na gore) na neizvesnost priključka elemenata cevovoda.

Savjet! Preporučujemo vam da ne uštedite na toj opremi i kupite proizvode poznatih brandova koji su testirani na vremenu.

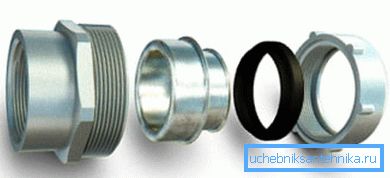

Uzorkovna spojnica sa integrisanom gumenom zaptivkom

Što se tiče obima spojnica, danas se široko koriste za povezivanje takvih sistema:

  1. Za vodovodne cijevi.
  2. Za gasove.
  3. Za grejanje.
  4. Za naftovode i sl.

Očigledno je da u uslovima privatne kuće ili stana najčešće korišćeni fitingi moraju dovesti grejne cevi ili dovesti / odvoditi vodu. Hajde da pogledamo kako su ti delovi obično postavljeni i ono što je važno razmotriti.

Linija za montiranje sa kvačilima

Treba napomenuti da će se razmatrati uputstvo na uređaju za spajanje plastičnih, metalnih i običnih čeličnih cijevi. Zato što se u većini slučajeva proizvodi izrađeni od ovog materijala koriste u određenim slučajevima. Počnimo sa instalacijom metala.

Čelična cevna veza

Varjeni šav

Kao što je poznato, ranije spajanje čelika iz čelika vršeno je prilično komplikovanim metodom - korišćenjem gasnog ili električnog zavarivanja.

Sasvim je jasno da ova tehnologija ima izvesne nedostatke - razmotrićemo ih u donjoj tabeli.

Problem: Karakteristike:
  1. Potreba da se privuče specijalista za elemente zavarivanja.
To jest jednostavno govoreći s vlastitim rukama za obavljanje takvog posla gotovo je nemoguće bez iskustva i stručnosti. alat. Dakle, zavarivanje je najmanje skupo. Iako prilično pouzdan.
  1. Prilikom zavarivanja postoji velika verovatnoća oštećenja završne obrade na području priključnih tačaka.
To jest, ako imate pločice na zidovima ili, na primjer, tapetama, onda iskri iz varenja lako mogu učiniti površinu neupotrebljivom.

Savet: da biste smanjili verovatnoću oštećenja na avionu, možete koristiti jednostavnu metodu - ako je to tehnički izvodljivo, pokušajte da zatvorite potencijalno ugroženu površinu kartonom ili vezanom šperpločom.

U principu, danas postoji veza koja vam omogućava bez zavarivanja - ovo je Gebo-ova spojnica na metalnoj cevi.

Spada u klasu proizvoda sa krpama i radi po principu:

  1. Krajevi čelika očišćeni su brusnim papirima s finom frakcijom.. U tom slučaju, cevi mogu biti izrađene od potpuno drugog metala - to neće uticati na gustinu veze.
  2. Zaptivne matice se postavljaju na obe strane šine..
  3. Čelik je postavljen na vrh adaptera, a nakon toga navrtke privlače spojnicu i okretanje.
Proizvod

Osim toga, dijelovi Gebo mogu imati nešto drugačiji princip uređaja. Adapter može biti napravljen od dva elementa koji su "uzeti u gužvi" na kraju linije. U ovom slučaju, obe polovine fitinga su pričvršćene pomoću spoljašnjih vijaka i navrtki.

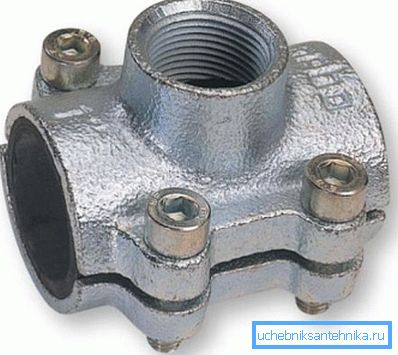

Fotografija spojnice Gebo sa dve polovine

U principu, ako je zadatak da organizujemo nepropusnu vezu bez zavarivanja, onda je upotreba takvih fitinga veoma korisna.

Nedostatak je u tome što nema snage, tako da se kaže "čvrstoća" linije. To jest, u zglobovima gdje se koriste Gebo-ove spojnice, linija se lako može slomiti. Zbog toga pokušajte da u takvim tačkama napravite dodatne zidne pričvršćivače za vodovodne instalacije.

Ono što još treba primetiti jeste činjenica da postoje i kućišta bez rukava od metala, koja se takođe mogu povezati bez zavarivanja, pa čak i bez fitinga. Poenta je u tome što takvi proizvodi imaju unutrašnju nit sa jedne strane i spoljašnji sa druge - to jest, oni jednostavno zavijaju jedni s drugima.

Mi smo se bavili metalom, a sada vidimo kako povezati plastične sisteme različitih tipova.

Povezivanje metala i plastike, kao i polipropilena

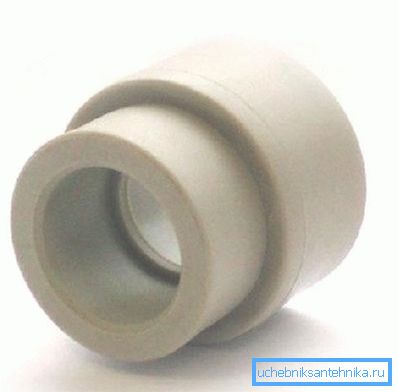

Plastični deo za lemljenje

Najsigurniji način je, naravno, da se izbacuju elementi cevi. Ova tehnologija se ne koristi za fleksibilne proizvode, već i za polipropilenske, po pravilu.

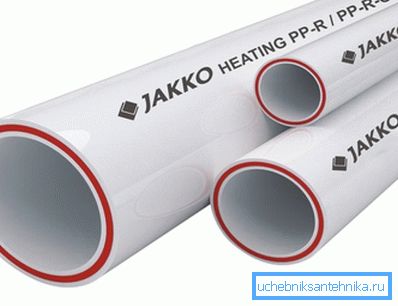

Polipropilenske cijevi

Sve se radi približno prema ovoj šemi:

  1. Posebno lemljenje se pali, uključuje i zagreva do željene temperature.

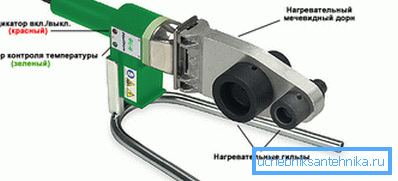

Lemljenje
  1. Krajevi cevi su obrisani suvom tkaninom - apsolutno je neophodno ukloniti svu prašinu i prljavštinu iz ravnoteže.
  2. Uzimaju se plastični adapter i sam cev, a zatim se, kako je već, nalaze na zagrejanim vrhovima lemilice za lemljenje. Potrebno je oko 3-4 sekunde da utiče na materijal, a zatim je neophodno oštro "ukloniti" plastične delove od lemilice i ubaciti proizvode jedan u drugi.

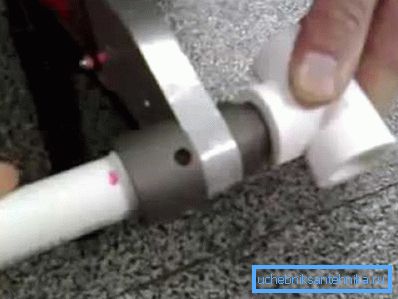

Elementi grijanja

Nakon toga, trebalo bi da pritisnete elemente zajedno i pokušavate da ih zadržite barem nekoliko sekundi. Tokom ovog vremena, plastika će se učvrstiti i dobićete vrlo tesnu vezu spojnice.

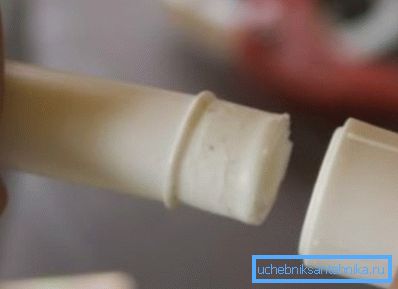

Plastično jedinjenje

Obratite pažnju! Rad sa gumenim lemljenjem podrazumeva jednu važnu nijansu - u zavisnosti od prečnika cevi, vreme zagrevanja plastike varira. U principu, takvi podaci treba da budu sadržani na unutrašnjoj ravni poklopca kućišta, ali u slučaju da ih nema, slobodno koristite podatke iz donje tabele.

Prečnik elementa (u milimetrima) Vrijeme interakcije lemilice Vrijeme priključka ("uz napor") plastike jedni s drugima Period hlađenja
16 5 sekundi 4 sek. 2 minuta
20 7 sekundi 4 sek. 2 min
25 7 sekundi 4 s. 2
32 8 sekundi 6 4
40 12 sek 6 4
50 18 sek 6 4
63 24 8 s. 6
75 30 10 8

Pa, ostaje da se raspravlja o tome kako su spojevi plastičnih čaura, kao i fleksibilni proizvodi od metala, spojeni zajedno.

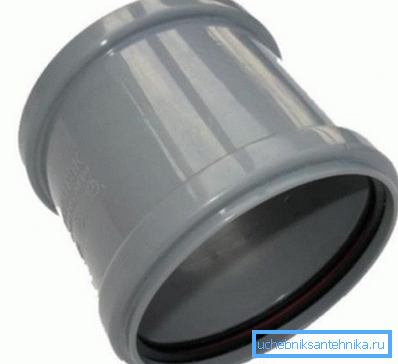

Detalje za izgradnju kanalizacije

U prvom slučaju, instrukcija je nešto ovako:

  1. Uređaj se uzima i u njega stavlja poseban gumeni pecat.
Insert seal
  1. Rubovi cevi su obrisani tkaninom, a ako je jedna ivica rezani kraj, onda će biti potrebno polirati glatkim delom.
  2. Rubovi su zamrljani tankim slojem sanitarnog silikona. Ovo je neophodno kako bi se osiguralo da je tišina bila na visini, kao i da je lakši ulazak plastike unutar sklopke.

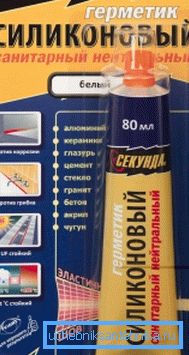

Silikon
  1. Elementi sistema se ubacuju jedni u drugi. Prema ovoj šemi, kompletan "autoput" je sastavljen.
Montaža sistema

Po pravilu se za povezivanje takve linije koristi standardni kruti adapter, ali u nekim slučajevima može se koristiti fleksibilna spojnica za cijev. Za povezivanje toaleta i kanalizacije, na primer, ili za dovod kolena iz sudopera do ulazne tačke u sistem za odvodnjavanje.

Što se tiče tehnologije priključenja fleksibilne metal-plastike, ovaj problem se ne može zaustaviti odvojeno, jer se u većini slučajeva koriste gore opisani adapteri za rukave. To jest, one u koje su umetnuti krajevi "pruge", a zatim ih spajati posebnim navlakama.

Zaključak

Ispostavilo se da smo se upoznali sa prilično jeftinim i veoma pouzdanim načinom priključivanja najraznovrsnijih cevovoda. Posebno je važno uzeti u obzir kako bi se postigla maksimalna zapremina, jer je to kupovina cjevovoda, kakve su njegove operativne karakteristike i svrha.

Dali smo vam osnovne podatke, nadamo se da će vam biti korisni u poslu. Pa, ako informacije nisu bile dovoljne, preporučujemo vam da gledate video u ovom članku.
