Sistem grijanja sa prisilnom cirkulacijom u privatnoj kući:

Kako se sistem grejanja može instalirati prisilnom cirkulacijom svojim rukama? Koja pitanja i problemi mogu nastati u različitim fazama rada? Kako odabrati pumpu sa potrebnim kapacitetom i cijevi optimalnog prečnika? U članku ćemo pokušati odgovoriti na ova pitanja.

Kotlarnica privatne kuće.

Izbor cevi i radijatora

Počećemo biranjem materijala, baterija i veličina cevovoda.

Materijali

Grejanje vode sa prisilnom cirkulacijom podrazumeva autonomno kolo, ni na koji način povezano sa centralizovanom mrežom.

Trebalo bi se razjasniti: obično je kolo povezano sa sistemom hladne vode sa kratkospojnikom da bi ga napunio vodom. Međutim, nakon što se rashladna tečnost popuni, kratkospojnik je sigurno zatvoren.

Ako je tako - parametri grijanja su predvidljivi, stabilni i sigurni čak i za najugroženije savremene materijale:

  • Pritisak u krugu održava se u rasponu 1,5-2,5 kgf / cm2.
  • Tipične temperature dovodnih i povratnih cevovoda su 70/50 C.

Najbolji izbor za sistem grijanja je polipropilen, ojačan aluminijumskom folijom. Ojačanje je neophodno ne toliko od obzira na čvrstoću, već zato što kompenzuje visoki koeficijent linearnog proširenja polipropilena tokom grejanja. (Pogledajte i članak Polipropilenske cevi: karakteristike.)

Uređaj za grejanje, optimalan za naše potrebe, - aluminijumski radijator.

Razlozi?

  • To je pristojan izgled, u skladu sa bilo kojim dizajnom sobe.
Aluminijski radijatori.
  • Razumna cijena (od 300 rubalja po sekciji).
  • Visoka disipacija toplote (oko 200 vati po odeljku sa rastojanjem od 500 mm u sredini).

Dimenzije

Razuman minimum unutrašnjeg prečnika cevi bilo koje vrste je:

Kontur plot Unutrašnji prečnik
Izlaz za radijator 15 mm
Punjenje do 50 m 20 mm
Popunjavanje preko 50 m 25 mm

Napominjemo da je polipropilen označen spoljašnjim prečnikom, koji je oko 5-7 mm veći od unutrašnjeg prečnika. Navedeni unutrašnji prečnici odgovaraju dimenzijama od 20, 25 i 32 mm.

Pumpa

Izbor

Šta bi trebalo biti pumpa za sistem grejanja s prisilnom cirkulacijom? Očigledan izbor je uređaj sa mokrim rotorom, niskom brzinom i dozvoljenim podešavanjem performansi (korak ili glatko). (Pogledajte i članak Sistem za grejanje na jednom cevi: karakteristike.)

Na fotografiji - par pumpi sa mokrim rotorom.

Glavni parametri bilo koje pumpe su pritisak koji ga stvara i njegova performansa sa hidrauličnom otpornošću kruga koji odgovara ovom pritisku.

Koje vrijednosti treba zaustaviti?

  1. Maksimalna hidraulička otpornost kola razumne dužine - 1-2 metra. Shodno tome, za privatnu kuću (ako, naravno, ne izgradite palatu u kojoj ćete voditi međunarodne konferencije), dovoljan je pritisak od 4 metra, tipičan za mlađe uređaje svih poznatih proizvođača.
  2. Kapacitet je odabran tako da cela rashladna tečnost u krugu prolazi kroz pumpu za oko 20 minuta. (to jest, kapacitet pumpe u kubnim metrima na sat je jednak tri puta veći od rashladne tečnosti).

Da bi izračunali performanse, postoji i alternativna šema vezana za izlaz toplote na kotlu ili odeljku kola.

Svodi se na formulu oblika G = Q / (1.163 * Dt), u kojoj:

  • G - željene performanse u kubnim metrima na sat.
  • Q je izlaz toplote kotla ili kruga u kilovatima.
  • 1.163 - prosječni toplotni kapacitet vode.
  • Dt je temperatura delta između protoka i povratne cevi. Kod standardnih vrednosti od 70/50, lako je izračunati, jednako je 20.

Dakle, s kotelom snage 36 kW, razumne minimalne performanse će biti 36 / (1.163 * 20) = 1.55 m3 / sat.

Montaža

Kako instalirati pumpu rukama u prisilnom zagrevanju kuće?

Uopšteno gledano, ovde nema previše pravila.

  • Pumpa za vlažni rotor montirana je sa strogo horizontalnim položajem vratila.
Osovina mora biti striktno horizontalna.
  • Budući da je funkcija hlađenja motora i podmazivanja ležajeva postavljena na hladnjak, pumpa je izuzetno osjetljiva na njegovu kvalitetu. Odavde - još jedna hitna preporuka: krug grijanja sa prisilnom cirkulacijom treba da sadrži sapun (u najjednostavniji verziji - grubi filter) koji se montira direktno ispred pumpe.
  • Pumpa i filter se odvoje od ostatka kola sa par ventila koji će omogućiti čišćenje sapuna ili uklanjanje pumpe sa minimalnim gubitkom medijuma za prenos toplote.
  • Kada se pumpa ugradi u krug koji periodično posluje prirodnom cirkulacijom, obilaznicom prečnika jednakom prečniku punjenja prepušteno je između vezica do pumpe. Obilaznica je opremljena kontrolnim ventilom ili ventilom.

Dodatna oprema

Pored pumpe blata, prisilni sistem grijanja mora uključivati:

  1. Ekspanzioni rezervoar. Postavljena je u bilo kojoj tački konture u kojoj nema turbulencije. Zapremina rezervoara treba biti približno jednaka 10% zapremine kola.
Membranski ekspanzioni rezervoar uređaja.
  1. Regulator pritiska za sprečavanje rušenja cijevi kada se ekspanzioni tank prelije.
  2. Manometar za kontrolu pritiska.
  3. Automatski ventilator.
  4. Ventilacija vazduha (Mayevski kranovi ili konvencionalni ventili) u gornjim tačkama kola (uključujući i saobraćajne zaglavke radijatora sa nižim priključkom).

Šeme

Jasno je da je specifična šema sistema grejanja s prisilnom cirkulacijom utvrđena prvenstveno konfiguracijom kuće. Međutim, kao primere ćemo dati nekoliko popularnih rešenja.

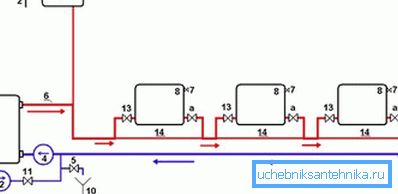

Otvori Lenjingrad sa prisilnom cirkulacijom.

U ovom dijagramu:

Broj Uređaj
1 Cauldron
2 Ispuštanje u kanalizaciju u slučaju prekoračenja rezervoara
3 Otvorite spremnik za ekspanziju
4 Pumpa
5 Resetirajte za odvod kruga
6 Punjenje (ishranu)
7 Dizalice Mayevsky
8 Radijatori
9 Punjenje (povratak)
10 Kanalizacija
11 Ventil na kratkospojniku sa hladnom vodom
12 Sistem hladne vode
13 (a) Zatvarači ventila
14 Bypase između umetaka ulošci
Mešanje jastuka za topli pod.

Ova šema je zanimljiva jer omogućava formiranje dodatne niske temperature. Da bi se smanjila temperatura, korišteno je mereno napajanje vode sa ravne linije kroz termostat i recirkulacija povratnog toka.

Zaključak

Nadamo se da će materijal predložen čitaocu pomoći u dizajniranju sopstvenog sistema grejanja. Na priloženom video snimku, kao i obično, možete pronaći dodatne informacije. Successes!
