Sendvič cev - koji je ovaj element i osnovni zahtevi za

Danas se visokokvalitetna oprema za grejanje najčešće koristi u kućama, zbog čega je neophodan efikasan sistem za uklanjanje proizvoda sagorevanja izduvnih gasova. Ako su raniji dimnjaci bili uglavnom napravljeni od cigle, danas se ova opcija koristi manje i manje zbog visokih troškova i težine izgradnje. Danas je najbolja opcija sendvič cev - svojim rukama možete brzo napraviti pouzdan dimnjak.

Na fotografiji: elementi sa unutrašnjim prečnikom 115-120 mm najčešće se koriste u privatnoj zgradi.

Koji faktori treba uzeti u obzir prilikom odabira određene opcije dizajna

Uprkos svojoj jednostavnoj jednostavnosti, sendvič elementi variraju u brojnim karakteristikama i materijalima koji se koriste, tako da se ovo poglavlje može koristiti kao neka vrsta instrukcija, posebno ako već kupujete već gotove proizvode.

Prečnik unutrašnje cevi To je veoma važan indikator, jer nacrt dimnjaka direktno zavisi od toga. Prečnik se izračunava na osnovu moći kotla i njegovog tipa (kao što je dobro poznato, u slučaju čvrstog goriva broj proizvoda sagorevanja je mnogo veći od gasa i drugih). Shodno tome, što je veća veličina, to je veća cijena.
Izolacioni materijal Bez obzira koju opciju izaberete, ona mora biti negoriva. Najbolje rješenje je kamena vuna koja ima visoke toplotne izolacije i može izdržati čak i efekte otvorene vatre koja garantuje najviši nivo sigurnosti
Materijal za proizvodnju cevi Najčešće se koriste dve opcije - obični i nerđajući čelik. Prvi materijal ima niske troškove, ali je podložan koroziji, što smanjuje životni vek proizvoda, jer proizvodi sagorevanja imaju veoma visoku agresivnost. Nerđajući čelik je mnogo jači i izdržljiviji, ali njegova cena je nekoliko puta veća od običnog čelika
Debljina zida cevi Sve je jednostavno: što više ovaj indikator, to je izdržljiviji proizvod. Ne bi trebalo da uštedite na debljini, pošto površinu neprekidno utiču visoke temperature, kondenzata i agresivnih supstanci, a tanke cevi postanu neupotrebljive veoma brzo.
Debljina izolacije Još jedan važan faktor koji utiče na stepen toplote spoljašnje površine, što je veći sloj toplotnog izolatora, niža je temperatura spoljne školjke
Materijal vanjske cijevi Najčešće, pocinčani čelik se koristi u ove svrhe - jeftin i prilično izdržljiv materijal. Takođe možete koristiti opciju od nerđajućeg čelika, izgleda mnogo bolje, ali trošak je veoma različit
Vrlo često se koristi opcija u kojoj se cevi sa vanjskim premazom od nerđajućeg čelika koriste iznutra i galvanizirane unutra, što omogućava poboljšanje izgleda uličnog dijela cijevi i uštede na elementima koji nisu vidljivi

Karakteristike proizvodnje i ugradnje proizvoda

Veliki broj proizvoda za dimnjake može se naći na tržištu, ali njihovi troškovi su dosta visoki i takvi troškovi nisu uvek opravdani, posebno ako se sistem radi na dacha gdje su štednje važne. Mi ćemo pogledati kako napraviti sendvič cev svoje ruke i obaviti ispravnu instalaciju sistema.

Kako izvršiti samo-montažu elementa dimnjaka

Da biste razumeli ovaj proces, razmislite o tome kako napravite sendvič cev s vlastitim rukama u formi uputstava korak po korak:

  • Za početak, kupljena je cijev za unutrašnju šupljinu, čiji prečnik se izračunava na osnovu snage i vrste opreme. Po pravilu, veličina je 100-120 mm, a za najsnažnije opcije opreme - 150-180 mm. Veći prečnici se koriste u industrijskim postrojenjima, tako da nema smisla razmišljati o njima.

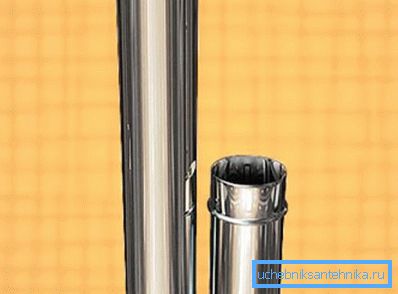

Najbolje je kupiti cijev sa konfekcioniranim pričvršćivačima, što će u velikoj meri pojednostaviti montažu i povećati pouzdanost dizajna.
  • Zatim ćete trebati kamenu ili bazaltnu vunu da izolujete unutrašnji element, debljina može biti drugačija, ali važno je zapamtiti da će veći sloj biti sigurniji, a što manje spoljni dio elementa će se zagrejati. (Pogledajte i članak Cijev za štednjak: karakteristike.)
  • Spoljni slučaj treba odabrati uzimajući u obzir unutrašnju cijev i sloj izolacije, rezultujući dizajn treba da obezbedi gustu raspored izolatora. Najčešće se koristi pocinkovani pocinčani čelik, sami možete sami napraviti cevi, ili ih možete kupiti u gotovom obliku.
Nerđajući čelik se razlikuje od galvanizacije u tome što površina sija, pored svog izgleda, praktično se ne menja tokom godina.

Zapamti! Ako se koristi čelična cijev, ona treba da bude debela, a za proizvode od nerđajućeg čelika ova slika može biti manja, jer je ovaj materijal mnogo bolje otporan na visoku temperaturu i kondenzat.

  • Montaža je vrlo jednostavna: uzima se komad unutrašnje cevi, koja je pažljivo zavijena kamenom vunom. Rad se postepeno odvija: deo zavijen u izolaciju se ubacuje u spoljašnji deo cevi po sekciji. Važno je sastaviti elemente sa najvećim mogućim zaptivkom toplotnog izolatora.
Loose fit izolacije značajno smanjuje izolacione osobine proizvoda

Savjet! Glavnu pažnju treba posvetiti spojevima unutrašnjih cijevi, utičnice treba biti uredne i ravne, ponekad za povećanje snage, ima smisla dodatno ojačati vezu sa stezaljkama.

Kao što vidite, postizanje sendvič cijevi je prilično jednostavan proces, važno je da se svi elementi uklapaju vrlo precizno, tako da dim i kondenzat ne prodire u unutrašnjost dimnjaka u izolaciju ili čak izvana.

Za bojlere i male kotlove, cevi sa unutrašnjim prečnikom od 100 mm i debljinom izolacije od 2 cm su savršeni

Instalacija sistema

Ova faza je takođe od velike važnosti, jer nepropisna montaža sendvič cijevi dovodi do penetracije dima i kondenzata u prostoriju i značajno smanjuje životni vek objekta. Za razliku od cevi za ventilaciju, mnogo veći zahtjevi se prave na dimnjake, a svako kršenje može dovesti do zabrane rada sistema od strane tehničkih i vatrogasnih vlasti.

Sastav se izvodi u sledećem redosledu:

  • Instalacija je odozdo prema gore, počevši od kotla. Ne preporučuje se izolacija odseka cijevi u blizini kotla, osim toga, ovaj dio bi trebao biti uklonjen, jer brže gori od drugih i moraće biti zamijenjen mnogo ranije nego svi ostali.
  • Kao što znate, kondenzat se sakuplja unutar cijevi, a kako bi ga uklonio na kraju cijevi, možete postaviti čep na koga ćete pričvrstiti lijevak sa slavinom do dna. On će sakupiti kondenzat, a možete ga jednostavno i jednostavno ukloniti, što pozitivno utiče na izdržljivost čitavog sistema.
Važno je imati jedinicu za uklanjanje kondenzata.
  • Unutrašnji elementi se ugrađuju sa utičnicama nagore, što eliminiše curenje kondenzata.. Svaka naknadna cijev se ubacuje u prethodni, zahvaljujući kojoj tekućina teče dole u posebno projektovanu komoru za sakupljanje vode, iz koje se naknadno uklanja kavstični kondenzat.
  • Da bi se osigurala najbolja pouzdanost zglobova, svi srodnici su dodatno tretirani pomoću zaptivača.. I trebate koristiti toplotno otpornu verziju koja može izdržati temperaturu do 1500 stepeni, najčešće je kompozicija crvene ili crne boje, a na pakiranju je naznačen temperaturni maksimum na kojem se kompozicija može koristiti.
Sastav za zaptivanje mora izdržati čak i najviše temperature.
  • Spoljne cevi su, naprotiv, postavljene jedne na druge i pričvršćene vijcima ili zakovicama..
  • Ako je potrebno postaviti cevi na sendvič panele ili druge metalne pločice, najbolje je koristiti posebne spojnice za podešavanje udaljenosti od zida.

Zaključak

Upotreba sendvič cijevi vam omogućava da brzo napravite visokokvalitetni sistem proizvoda sagorevanja izduvnih gasova bez vještina šporeta i opterećenja na građevinskim strukturama. Video u ovom članku će pomoći da razumeju neke od nijansi još bolje.
