Savijanje cevi: sve karakteristike procesa

25-08-2018
Cijevi

Prilikom instalacije sistema za grijanje vode i grejanja, potrebno je znati kako ispravno savijati cijev. Ovom operacijom potrebno je izbjeći prekidanje, kršenje integriteta i pravilno izračunavanje ugla rotacije.

Savijanje je proces u kojem se, pod uticajem vanjskih opterećenja, proizvod zamjenjuje nagibom osi.

Prilikom instaliranja inženjerskih sistema, često je neophodno savijati dijelove cjevovoda.

Procesne funkcije

Na fotografiji, promena oblika zida se savijanja.
  1. Elastično-plastične i elastične deformacije nastaju u zidovima proizvoda tokom savijanja.. Na spoljnom delu zida pojavljuje se napetost pri natezanju, a na unutrašnjem dijelu se pojavljuje tlačni napon. Prema ovim uticajima, nagib osi elemenata se menja.
  2. Tokom rada promeni se oblik preseka na savijenom mestu. Njegov kružni profil postaje ovalan. Najviša ovalnost ima sredinu deformacije, deformacija se smanjuje do kraja i početka.
  3. Izračunavanje cevi za savijanje, zapamtite da ovalitet njegovog poprečnog preseka na deformiranom mestu ne bi trebao biti veći: za proizvode sa presekom do 20 mm - 15%, više od 20 - 12,5%.
  4. Na konkavnoj krivini mogu biti zglobovi, naročito za proizvode sa tankim zidovima..

Obratite pažnju! Preklapanja i ovalnost preklopa negativno utiču na rad sistema. Smanjuju svoju propusnost, povećavaju nivo hidrauličnog otpora i služe kao mesto za zapušavanje kanalizacionih sistema. Sila cevi koja se savija u isto vreme smanjuje se.

Minimalni dozvoljeni radijusovi su fleksibilni

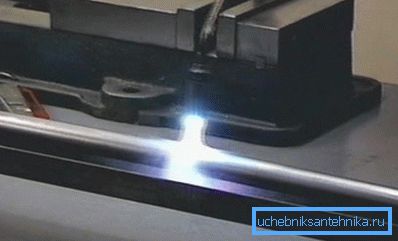

Proizvodi za savijanje grejanjem.

Vladini standardi sadrže standard kao što je "minimalni radijus savijanja cijevi".

Njegova vrijednost za kola od metala, kompenzatori, slavine su dati u nastavku.

  1. Kada se savijte grejanjem i pakovanjem sa peskom - ne manje od 3,5DH (slova označavaju spoljni prečnik)
  2. Kada radite na mašini za savijanje cevi (hladno) - ne manje od 4DH.
  3. Prilikom savijanja za proizvodnju poluprovodničkih preklopa i grejnih elemenata sa plinskim gorionikom ili pećom, nije manji od 2,5DH.
  4. Za strmije savijene kanalizacijske grane proizvedene metodom štancanja ili vrućeg vučenja - ne manje od 1DH.

Obratite pažnju! Dozvoljeno je napraviti elemente koji imaju preklapanje manje od gornjih. Istovremeno, metoda proizvodnje mora osigurati da njihovi zidovi neće iscrpljivati ​​ne više od 15% debljine. Jačina savijanja profilne cijevi mora odgovarati izračunatim.

Neophodne formule i tabele

Dužina dela (L) koja je potrebna za proizvodnju zakrivljenog mesta je prema sledećoj formuli:

L = 0.0175 • R •? + L, gde:

  • R je radijus krivine, u mm;
  • ? - ovo je njegov ugao, u stepenima;
  • l je ravno tačno, dužine 100/300, što je potrebno za prianjanje proizvoda alatom ili mašinom.

Izračunavanje savijanja cijevi treba uzeti u obzir dužinu savijenog elementa

A =? •? / 180 (R + DH / 2), gde:

  • ?= 3.14;
  • R je radijus lokacije, u mm;
  • ? - je ugao savijanja, u stepenima;
  • DH je spoljašnji prečnik proizvoda.

Donja tabela prikazuje minimalne radijusne krivine u milimetrima za proizvode od mesinga i bakra (GOST br. 494/90 i GOST br. 617/90), na osnovu njihovog prečnika i željene dužine slobodne strane za pričvršćivanje / stezanje.

Spoljni prečnik Minimalni radijus savijanja Minimalna dužina slobodnog dela
3 6 10
4 8 12
6 12 18
8 16 25
10 20 30
12 24 35
15 30 45
18 36 50
24 72 55
30 90 60

Ispod je tabela za čelične analoge prema GOST br. 3262/75.

Dimenzije Minimalni radijus savijanja Minimalna dužina slobodnog dela
Uslovno prolaz Spoljni prečnik vruće hladnoće
8 13.5 40 80 40
10 17 50 100 45
15 21.3 65 130 50
20 26.8 80 160 55
25 33.5 100 200 70
32 42.3 130 250 85
40 48 150 290 100
50 60 180 360 120
65 75.5 225 450 150
80 88.5 265 530 170
100 114 340 680 230

Prilikom izračunavanja preklopa sopstvenim rukama, razmotrite najmanji radijus, na osnovu prečnika i debljine zida čeličnih cevi.

Prečnik, mm Minimalni radijus savijanja na određenoj debljini zida
do 2 mm više od 2 mm
5/20 4D 3D
20/35 5D 3D
35/60 6D 4D
60/140 7D 5D



Kako sami savijati plot

Postoji univerzalna i jednostavna formula za izračunavanje cevi za savijanje - ovo je njegov 5 prečnika.

Izvršite izračunavanje, uzimajući, na primjer, detaljni dio od 1,6 cm.

  1. Za pravilnu proizvodnju treba dobiti? krug.
  2. Prvo, dobijamo željeni radijus: 16 • 5 = 80 mm. Sledeća faza je izračunavanje polaznih tačaka za precizno savijanje ugla.
  3. U tu svrhu, neophodno je koristiti formulu C = 2? • R: 4. U njemu, C je dužina cijevi potrebna za rad ,? = 3.14, R je željeni radijus.
  4. Zamijenite figure u formuli: 2 • 14 • 80: 4 = 125 milimetara. Ovo je dužina odeljka za koji je minimalni radijus savijanja cijevi od metala-plastike ili bilo koje druge 80 mm.

Ako želite savijati cijevi, trebali biste imati bendera za cijevi.

Takvi ručni uređaji su podeljeni u dva tipa.

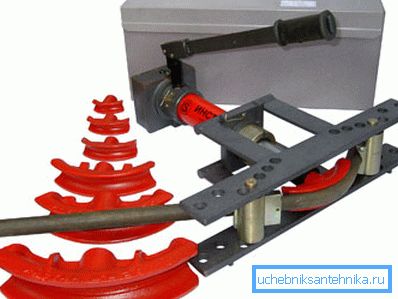

Segmentni alat.
  1. U analognim segmentima, operacija se vrši na osnovu posebnih šablona. Njihov oblik je dizajniran za precizan prečnik, koji je potreban i oblik preklapanja. Pomoću ovog alata moguće je savijanje cevi do 180 °. Njegova cijena je relativno niska.
  2. Dorn oprema obavlja posao bez najmanjih mana. Prednost ovog uređaja je segment koji se kreće unutar proizvoda. On sprečava deformacije i omogućava rad na više mesta. Bolje je da ne napravite takvu mašinu za cevi za savijanje profila svojim rukama, već da biste se pripremili.

Nakon izvršenog obračuna, označite područja na elementu prema rezultatima. Zatim postavite željeni stepen ili obrazac. Zatim umetnite proizvod u uređaj i izvršite operaciju.

Zaključak

Elementi savijanja u instalaciji različitih inženjerskih sistema trebali bi biti zasnovani na tačnim proračunama. U suprotnom, možete prekinuti proizvod ili sjediniti cevovod s smanjenom efikasnošću. Video u ovom članku nastaviće svoju temu.
