Samo-montaža metal-plastičnih cevi je odličan razlog ponosa

20-06-2018
Cijevi

Metalne vodovodne cevi postaju znak arhaične. Savremene tehnologije predstavljaju mase analogija od jeftinijih, praktičnih i laganih materijala. Trajnost i ekološko prijaznost metalne plastike u sistemima vodosnabdijevanja i grijanja zaslužili su mu zasluženu popularnost. Odgovarajuća montaža metalnih cevi obezbeđuje trajnost i besprekoran rad cevovoda.

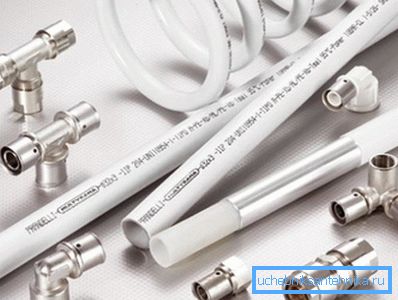

Metalne cijevi su praktične i prilično elegantne.

Metalne cijevi u kući - dobar znak

Metalne cijevi imaju složenu strukturu: unutrašnju površinu polietilena, premaz aluminijuma i spoljnu plastiku, lijepljeni zajedno. Raznovrsnost upotrebljenih materijala daje jedinstvenim karakteristikama cevi - aluminijumski sloj čini ih plastičnim, a polimeri uspešno otporni na koroziju i biološko oštećenje.

Struktura metalnog cjevovoda

Vidljive prednosti ovih cijevi uključuju pristupačnu cenu i jednostavnu instalaciju. Oni izdržavaju temperaturu vode od 95 ° C, pritiskaju do 10 atmova i drže se "u obliku", a ne decenijama.

Ugradnja razvoda za ugradnju

Tehnološka instalacija metal-plastičnih cevi uključuje upotrebu armature za stvaranje složenog sistema vodovoda - okretanja, grane, priključka različitih prečnika ili priključaka na metalni sistem.

Kompresioni (collet) fitingi

Veze privlače niske troškove, ponovno korišćenje i lakoću instalacije. Ali se ne mogu koristiti u sistemu toplih poda i zatvoreni u zidovima. Periodično povlačenje obezbeđuje slobodan pristup njima (kapija).

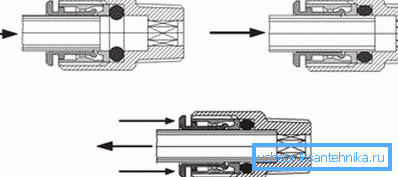

Dijagram priključka sa ugrađenim priključkom

Ugradni elementi moraju imati O-prstenove na prihvatu i dielektrične zaptivke.

Postupak instalacije uključuje nekoliko operacija.

  1. Na cevi je postavljen dug matic..
  2. Stavimo obujmice - kolut. Ako je sidreno, cev se ubacuje u uže otvore.
  3. Šipka se ubacuje u samu cev (bolje je koristiti lan sa zaptivačem ili vučom).
  4. Kapa se pomera do tela dela.
  5. Pričvršćivanje je fiksirano pomoću jednog ključa, a matica je zategnuta sa drugom.
  6. Ispitivanje gotovog sistema vrši se u skladu sa normama SNiP 3.05.01.85 .

Obratite pažnju! Nemojte biti revnosni, bolje je da ne popustite orah nego da povučete. Dok proverava da li sistem propušta, takva mana je lako popraviti.

Materijal za presovanje

Razlikuju se sa visokom pouzdanošću i mogućnošću korišćenja u zatvorenim sistemima. Instalacija traje malo vremena, ali zahteva određene veštine. Takva instalacija metal-plastičnih cijevi je izdržljiva i ne zahtijeva preventivno održavanje.

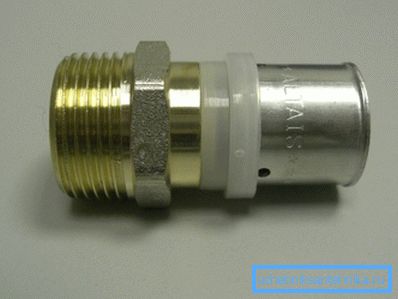

Nezapleteni dizajn presovanja fitinga čvrsto povezuje cevi

Pritiskane cijevi se mogu koristiti samo jednom, kako bi se izbjegli gubici, potrebno je minimalno iskustvo sa tim dijelovima. Prilikom planiranja ugradnje metal-plastičnih cijevi s vlastitim presvlakanjem, morate imati u vidu da postoje pritisne čeljusti - vrlo skupi alat.

Dizajn veze sa štampom

Sklop presovanog pribora je jednostavan.

  1. Proverite kompletan set delova - da su bili zaptivke i zaptivke.
  2. Na kraju cevi se stavlja na držač.
  3. Da bi proverili da li je cev vidljiva u kontrolnim prozorima, znači da je pravilno obučena.
  4. Otvaranje ručice za presovanje sa visinom od 180 °, umetnite obujmice koje odgovaraju promjeru cevi.
  5. Umetnite kraj cevi sa ugrađenim priključkom.
  6. Zatvorite ručicu klešta do kvara. Kruženje se vrši samo jednom.

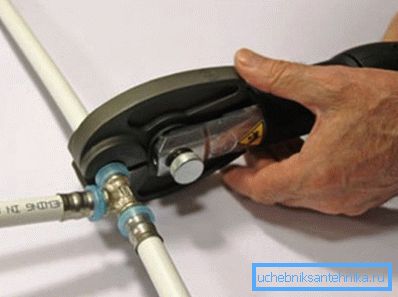

Na slici je prikazan princip rada krtača.

Obratite pažnju! Ne uštedite na kvalitetu. Lagani dijelovi, nejasna oznaka, rukav tanke metala mogu pokazati laž.

Uputstvo omogućava ispitivanje gotovih vodovodnih i grejnih sistema u skladu sa normama SNiP 3.05.01.

Opcija a la push

Najjednostavnija veza je zasnovana na principu samozavještavanja. Izuzetno pouzdana tehnologija vam omogućava da sakrijete sistem u zidu i prelijte beton. "Gurači" mogu se ponovo koristiti, oni su otporni na ekstremne temperature i koroziju, a instalacija ne zahteva nikakav alat i trenutno je. Spinning je dozvoljen.

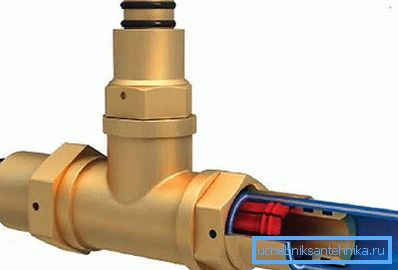

Brilijantno jednostavan metod pritiska

Pošto je tehnologija guženja još uvek nova, cijena ovih jedinjenja je dosta visoka. Međutim, fantastična lakoća i brzina instalacije će vam omogućiti da zatvorite oči do ovog dosadnog trenutka.

Obratite pažnju! Povezivanje nakon montaže ne može biti dodirnuto 3 sata. Tokom ovog vremena, zaptivke su potpuno prilagođene obliku cevi.

Toolkit

Različiti fitingi zahtevaju istu pripremu ivica cevi za rad. Alat za ugradnju metal-plastičnih cijevi nije raznovrstan i zahtijeva prisustvo mjerne trake, rezač cijevi, lice-picker i kalibrator. Ključ za vijak / kljuc je potreban za vijčane spojeve i kliješta za prešanje.

Prije priključivanja na cijevi se obavljaju standardne operacije:

  1. Markup.
  2. Rezač cijevi odsečuje fragment cijevi, uzimajući u obzir ulaz u montažu.
  3. Kada je cev deformisana, vrši se njegovo poravnanje (kalibracija).
  4. Unutrašnji fiošer je uklonjen od strane čaura i vanjski fiošak je uklonjen.

Preostali alati se koriste u zavisnosti od vrste veze.

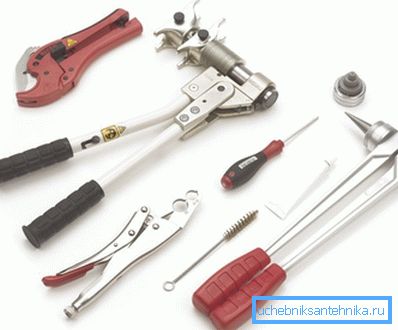

Potrebni alati podižu amaterski rad na profesionalni nivo.

Pinning results

U gotovoj formi, bilo koji sistem vodosnabdevanja treba dodatno popraviti. Klipovi su dostupni u različitim prečinama i izuzetno su jednostavni za instalaciju. Pričvršćeni su vijcima / konusima. Optimalna razdaljina između njih, koja će spriječiti cijevi da gube - 1 m.

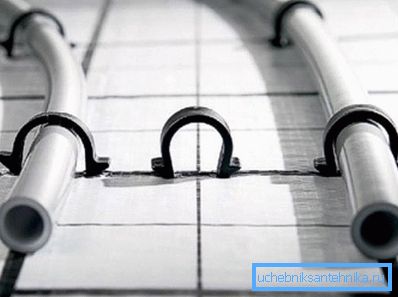

Klipovi sigurno pričvršćuju cijev

Kinks nisu strašni

Tehnologija instalacije metal-plastičnih cevi omogućava vam da uštedite na priključnim delovima tako što ćete više puta savijati cevovod:

  • sušilo za kosu;
  • izvori;
  • cijev bendera;
  • ruke

Sušilo za kosu, grejanje (malo!) Metalno-plastična površina, čini ga plastičnom. Fold se može izvršiti u jednom pokretu. Posebne opruge, koje su umetnute u cev, zadržavaju svoj oblik i olakšavaju proces. Zahvaljujući tome, ugradnja cijevi od metala i plastike s vlastitim rukama može se obaviti minimalnim brojem fitinga.

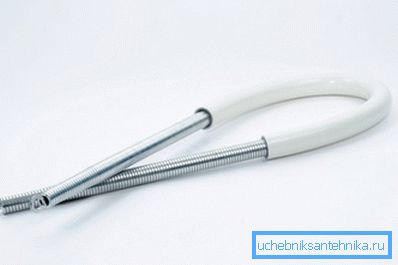

Delikatno savijanje proleća

Cevni savitnik za savijanje cevi ne zahteva posebne vještine - dovoljno je postaviti ugao savijanja i postaviti željeni dio cijevi, zatvoriti ručice.

Ručno savijanje se vrši u nekoliko faza.

  1. Na mjestu savijanja, obmotajte cev sa našim dlanovima. Palme služe kao zaustavljači, nalaze se duž cevi i u kontaktu.
  2. Blago savijte cev.
  3. Dlanovi se pomjeraju od središnje tačke i ponavljaju savijanje.

Manipulacije se ponavljaju sve dok se ne dođe do željenog radijusa.

Gomilom zgloba se glatka cev pretvara u krivinu

Na kraju

Glavna poteškoća sa kojom se mnogi susreću prilikom instalacije metal-plastičnih cijevi je pouzdanost i čvrstoća spojeva. Metode instalacije opisane u članku će vam omogućiti brzo i efikasno obavljanje ožičenja u stanu. Video u ovom članku opisuje vezu sa ugradnjom kolutova.
