Raspored kanalizacije u privatnoj kući

Normalno funkcionisanje privatne kuće danas je nemoguće bez velikog kanalizacionog sistema koji osigurava protok otpadnih proizvoda vitalne aktivnosti i u potpunosti zadovoljava sve zahtjeve standarda izgradnje. Zbog toga se postavljanje kanalizacije u kući treba zabrinuti čak iu fazi izrade tehničkog dizajna buduće strukture.

Pored toga, u procesu pripreme projekta, izrađen je detaljan raspored cjevovoda sa obaveznim naznakom mesta instalacije za pojedine jedinice sanitarne opreme. Pre nego što napravite kanalizaciju u privatnoj kući sa svojim rukama, preporučujemo vam da pročitate ovaj materijal.

Tehnički zahtevi

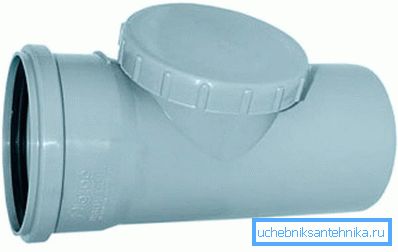

Revizija

U skladu sa standardnim dizajnom, prilikom instalacije moraju se poštovati sledeći tehnički uslovi:

  1. Cevi moraju biti postavljene blagim nagibom ka odvodu.
  2. Njihov prečnik treba da odgovara kapacitetu čitavog sistema u cjelini.
  3. Da bi se izbeglo formiranje blokada, krug veze sanitarnih uređaja ne bi trebalo da sadrži oštre krivine.
  4. Sistem mora imati elemente koji pružaju mogućnost periodične revizije.
  5. Pored toga, potrebno je obezbediti ventilacijske jedinice koje se koriste za uklanjanje štetnih gasova.

Savjet! Raspored otpadnih voda u seoskom domu može biti ili samopokrenut ili prisiljen, uključujući i specijalnu opremu za pumpanje.

Članak će razmotriti verziju gravitacionog sistema koji se koristi u situacijama gdje se ispuštanje otpadnih voda nalazi na nebitnoj udaljenosti od kuće.

Sastav sistema

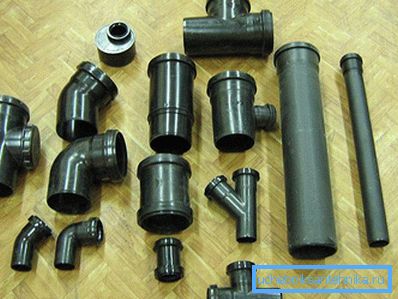

Komplet za kanalizaciju

U suštini, u kanalizacijski sistem gravitacionog tipa treba uključiti sljedeće elemente:

  • centralni podizač cevi;
  • vent ventil;
  • set sanitarne opreme;
  • ožičene cevi i elemente revizije.

Centralno podizanje se, po pravilu, montira u jedinstvenom, međutim, u strogo razgranatom sistemu može biti više.

Savjet! Bez obzira na broj podizača, odlaganje smeća mora se odvijati na najnižoj tački sistema.

U tom smislu, treba napomenuti da za normalno funkcionisanje svakog postolja moraju biti dve tačke veze. U jednom od njih (gornji) postavljena je jedinica za oslobađanje gasova štetnih po zdravlje, a kroz drugi (donji) otpad se ispušta u zajednički kanalizacijski sistem.

Najviši čvor (to se naziva ventilator) je neophodan za uklanjanje mirisa koji se akumuliraju u sistemu cevovoda, drugi se koristi za njegovu namjenu.

Vakuumski ventil
Takozvani vakumski ventil funkcioniše u skladu sa sledećim principom: Kada odvodite kanalizaciju na udaljenim mestima od podizača, stvara se neki vakuum, koji dovodi do odliva tečnosti i prodiranja štetnih gasova u prostoriju.

U normalnom radu sistema, ventil se obično nalazi u zatvorenom stanju. Ali čim se pritisak u njemu smanjuje, odmah se otvara i počinje da "sisao" vazduh iz sobe.

Savjet! Prilikom izračunavanja potrebnog broja ventilacionih jedinica, treba se pretpostaviti da na jednom spratu mora biti najmanje jedan ventil.

Nezavisna instalacija

Ugradnja kanalizacije

Pre nego što razblažite kanalizaciju u kući, savetujemo vam da se upoznate sa sastavom najjednostavnijeg drenažnog sistema, koji uključuje sledeće elemente:

  • kanalizacioni riser;
  • vent ventil;
  • linije grana;
  • priključci i adapteri za montažu.

Prilikom izbora veličine cijevi za instalaciju, obično se zasnivaju na sljedećim preporukama:

  • za WC šolje i bide poželjno je koristiti cevi O 110 mm;
  • prorezi O 50 mm pogodni su za povezivanje kupatila, sudopera i tuš kabina;
  • Za uređenje izlaza za kanalizaciju biće vam potrebne gredice sa Ø 110 mm.

Rad na uređenju kućne kanalizacije počinje instalacijom centralnog podizača, koji je montiran u skladu sa prethodno pripremljenim rasporedu. Cevi koje je njen deo drže zvono; Štaviše, njihova ugradnja treba izvoditi u pravcu od najniže tačke autoputa do izlaza ventilatora. Tokom instalacije, specijalni sistemi za montažu se koriste u podizaču, koriste se kao revizije koje omogućavaju pristup područjima sa povećanim rizikom blokiranja.

Savjet! U skladu sa zahtjevima SNiP-a, revizije treba postaviti na početku postolja, u području takozvanih kolena, a takođe i na kraju ožičenja. U slučaju da kanalizacija ima dugačke ravne delove - revizije se postavljaju u koracima od oko 10 m.

Istovremeno se montiraju linije ogranka, koje se postavljaju horizontalno.

Montaža grana linije

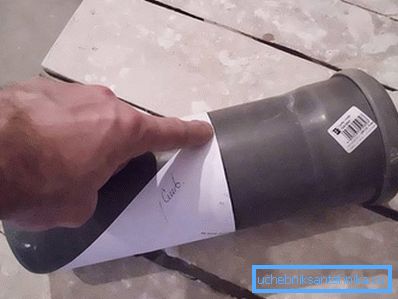

Označavanje cijevi za obrezivanje

Sistem odvodnih cevi se koristi za povezivanje sanitarne opreme, kao što je toalet, kad, umivaonik ili tuš kabina do centralnog postolja. Jasno je da bi prečnici izlaznih otvora vodovodnih instalacija i tačaka priključka na cevovod trebalo da budu isti.

Savjet! Da biste spojili cijevi različitih prečnika, morate unaprijed kupiti specijalne dijelove.

Pored toga, cevovod treba da podleže sledećim uslovima:

  1. Prema zahtevima standarda, maksimalna dužina grana ne može biti veća od 10 m.
  2. Za postavljanje cevi duž dužine, preporučuje se upotreba ručice za metal, u procesu rada sa kojim je rez izrađen strogo pravolinijski prema uzdužnoj osi radnog komada.
  3. Takođe obratite pažnju na to da se savijeni cevi postavljaju sa blagim nagibom prema toku. Za cijevi prečnika 50 mm minimalni nagib mora biti 3 cm na 1 m, dok za cijevi većeg prečnika ova vrijednost je 2 cm na 1 m.

Pravila stila

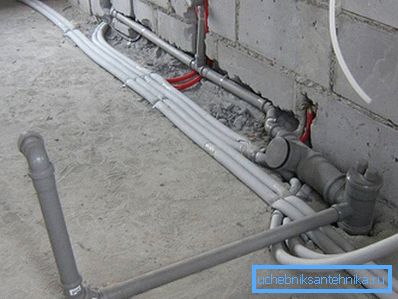

Kanalizacija u kući
  1. Što je veća veličina rupe instaliranog sanitarnog uređaja, to bi trebalo biti bliže riseru. Najveći prečnik je, kako je poznato, oslobađanje WC školjke povezane na najnižoj donjoj tački kanala za odvodnjavanje.
  2. Centralni riser ne bi trebalo da ima "kolena" u odeljcima koji se nalaze direktno iznad tačaka zareza u protočnoj liniji.
  3. Minimalni nagib cijevi mora biti jednak razlici visine od 3 cm za 1 linearni metar; međutim, promena nagiba unutar granica povlačenja nije dozvoljena.
  4. Cevi za kanalizaciju treba postaviti stalnim povećanjem njihovog prečnika u pravcu od najdaljeg sanitarnog uređaja do postolja.
  5. Priključci koji se koriste u kanalizacionom sistemu ne smeju se postavljati na mjestima gdje cijevi prolaze kroz zidove i plafone.

U dekorativnim kutijama koje se koriste za zatvaranje cjevovoda treba obezbijediti posebne otvore, koje se nalaze direktno nasuprot revizijama. Takav aranžman će vam omogućiti besplatan pristup revizijama kada je potrebno popraviti sistem.

Savjet! Svi podizači trebaju biti opremljeni ventilacijskim uređajima sa direktnim pristupom u dobro provetrenu potkrovlju ili na krovu.

U zaključku primećujemo da će pravilno dizajnirana i vješto instalirana kanalizacija osloboditi vlasnika privatne kuće iz nepotrebnih nevolja povezanih sa potrebom za njegovim periodičnim održavanjem i popravkom.
