Pvc-plastična valovita cijev za električni rad

Prilikom spoljnog ili unutrašnjeg polaganja niskonaponskih i mrežnih kablova za siguran i neprekidan rad važno je osigurati pouzdanu zaštitu napojnog kabla od vlage i spoljašnjeg mehaničkog oštećenja.

U ovom slučaju, najpogodnije sredstvo za zaštitu je fleksibilna valovita cev od tvrdog polivinil hlorida, čija upotreba pomaže u rješavanju nekoliko problema odjednom.

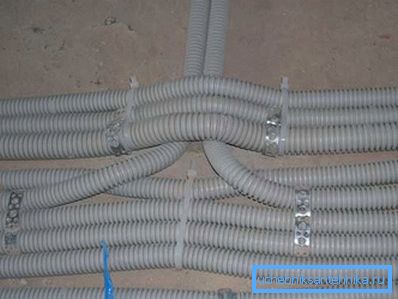

Postavljanje električnih kablova u valovite navlake.

Korišćenje valovitih cevi u individualnoj konstrukciji

Da bi se stekla ideja o pravilnom obavljanju električne instalacije, ovaj članak će razmatrati glavne aspekte korišćenja plastične valovite cevi prilikom polaganja kućnih kablova.

Takođe, ovde će biti predstavljena korak po korak instrukcija koja opisuje tehnologiju postavljanja kabla u zaštitnu talasastu rukavu koristeći žičanu sondu.

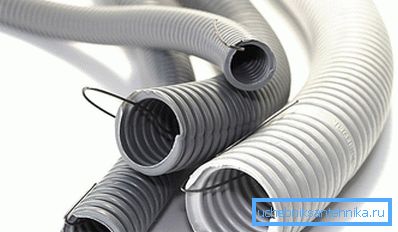

Električna creva od različitih prečnika.

Tehničke specifikacije

Trebalo bi odmah da se primetimo da je ovaj tip proizvoda posebno dizajniran za postavljanje električnih mreža, pa su fizičke osobine i osnovne tehničke karakteristike PVC valovite cevi u potpunosti u skladu sa svim kodovima zgrada i propisima o zaštiti od požara.

  1. Tvrdi PVC nije apsolutno pogođen vlagom i najranjivijim okruženjima, otpornim na UV zrake, ne vremenom ne vremenom i ne degradira pod utjecajem ozona, stoga se može koristiti i za unutrašnje i spoljne radove.
  2. Radni temperaturni opseg rada je u rasponu od -20 ° C do +80 ° C.
  3. PVC je samougasiv materijal., što ne podržava nezavisno sagorevanje, stoga se može koristiti za instalaciju električnih instalacija, kako u drvenim, tako iu zgradama od cigle.
  4. Minimalni otpor izolacije pri naponu od 500 V je 100 mΩ, a indeks dielektrične snage je najmanje 2 kV, koji vam omogućava da ga koristite u električnim instalacijama sa naponom do 1000 V.
  5. U zavisnosti od vrste cijevi, nominalna otpornost na kompresiju je: za svjetlosnu seriju 320 N / 5 cm, za tešku seriju - 750 N / 5 cm, a za super težak - 1250 N / 5 cm.

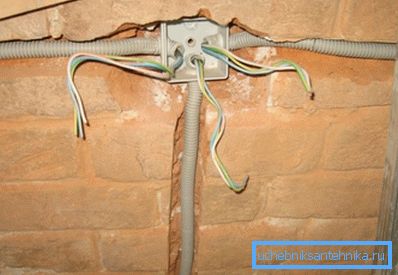

Odgovarajuća instalacija električnih komunikacija u zidu u zidu.

Obratite pažnju! Valovita cev se isporučuje u maloprodaju valjana u kalemu dužine 50 do 200 m, a njegova cijena uglavnom zavisi od spoljnog prečnika. Boja je najčešće svetlo siva (RAL 7035), ali postoje i druge (crne, narandžaste) boje.

Izbor prečnika

U pojedinačnoj stambenoj zgradi najčešće se koriste plastični valoviti rukavi sa spoljnim prečnikom od 16 do 63 mm. Izbor željenog prečnika treba izvršiti u skladu s gornjom tabelom 1, ovisno o broju i poprečnom preseku korištenih žica.

Tabela1.

Površina preseka žice, mm?. Broj žica, kom. Spoljni prečnik cevi, mm.
1.5 2/3/4/5 16/16/20/20
2.5 2/3/4/5 16/16/20/25
4 2/3/4/5 20/20/25/25
6 2/3/4/5 20/25/32/32
10 2/3/4/5 25/32/32/40
16 2/3/4/5 32/32/40/40
25 2/3/4/5 32/40/50/50
35 2/3/4/5 40/50/50/63
50 2/3/4/5 50/50/63/63
70 2/3/4 50/63/63
95 2/3 63/63
120 2 63
150 2 63

Obratite pažnju! U skladu sa podacima iz tabele, može se zaključiti da fizičke karakteristike PVC-cijevi od 16 mm omogućavaju korištenje za polaganje dvije ili tri žičane žice s poprečnim presekom od 1,5 do 2,5 mm.

Držač za plastične držače za montiranje na zid.

Obim

Na osnovu prakse upotrebe valovitih rukava u individualnoj konstrukciji, prilikom obavljanja električnog rada sa svojim rukama, za optimalan izbor spoljnog prečnika, trebali biste slediti sljedeća pravila.

  1. Ugradnja u cevi za električnu instalaciju zidnih i plafonskih sijalica - D = 16 mm.
  2. Priključni prekidači za svetlo i potrošačke utičnice - D = 20 mm.
  3. Postavljanje kablova u plastičnom cijevi između električnog panela i razvodnih kutija - D = 25 m.
  4. Priključak glavne električne ploče sa razvodnom pločom - D = 32 mm.
  5. Za penetraciju plafona i međuspratnih plafona, u zavisnosti od broja žica, izabran je prečnik cevi od 40 do 63 mm.
  6. Za postavljanje koaksijalnih, optičkih i telefonskih kablovskih mreža može se koristiti valoviti navlaka prečnika od 16 do 25 mm.

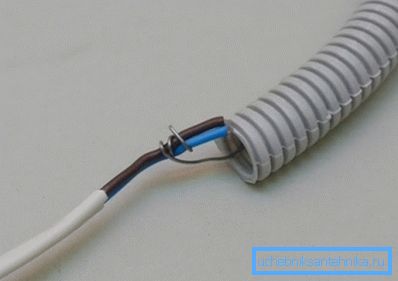

Na slici je prikazan način pričvršćivanja kraja žice na žicu sonde pre nego što se zateže rukav.

Tehnologija polaganja

Najčešće, plastični valoviti rukav se proizvodi sondom, odnosno sa tankom elastičnom metalnom žicom koja se nalazi u unutrašnjem lumenu duž cele dužine.

Prisustvo sonde značajno ubrzava električni rad i pojednostavljuje zatezanje kabla u fleksibilnoj valovitoj cevi.

  1. Pre zatezanja kabla, izmerite neophodnu količinu valovitog creva i pažljivo ga isečite bez rezanja žice sonde.
  2. Na mjestu reza rastvorite krajeve taloženja u različitim pravcima i isečite žicu pomoću žičara, savijanjem njegovih krajeva izvan ivica cevi, sprečavajući ga da padne unutra.
  3. Pričvrstite električni kabl na jedan kraj sonde, ispravite rukav i sa glatkim kretanjem preko žice, zategnite žicu u punu dužinu u valovitu cev.
  4. Popravite krajeve žice koristeći čvorove ili plastične spone izvan valovitog creva, sprečavajući ih da padnu kroz unutrašnji lumen.
  5. Položite plastičnu cev sa kablom u zategnutom stanju u prethodno izrezanu čašicu ili ga pričvrstite na zid pomoću posebnih plastičnih držača.

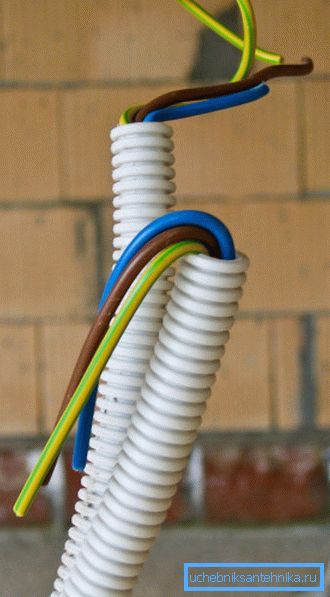

Fiksiranje krajeva kabla nakon zatezanja fleksibilnog creva.

Zaključak

Nakon čitanja ovog članka postaje jasno da je upotreba fleksibilne plastične valovite cijevi univerzalna metoda za postavljanje kablovskih komunikacija u izgradnji zgrada iz bilo kojeg materijala. Za više informacija, možete pogledati video u ovom članku ili pročitati slične materijale na našoj web stranici.
