Promjer kanalizacije

Kod ugradnje sanitarnog uređaja postoji problem njegovog pristupanja sistemu kanalizacije. Da biste to uradili, morate znati koji prečnik cevi treba pokupiti. Pored toga, poželjno je kretanje situacije na tržištu.

Raznolikost prečnika

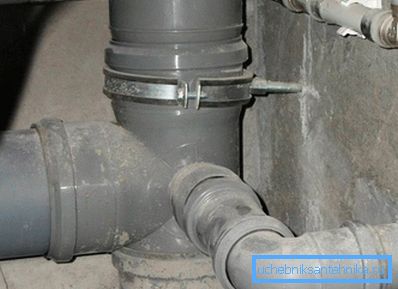

Za svaku podelu svoj dio

Prečnik kanalizacije u velikoj mjeri zavisi od mjesta instalacije. Ako ne pričate o kolektorima koji prikupljaju sve otpadne vode iz stambenih i industrijskih objekata, prečnik cevi unutar zgrade je uglavnom 50, 110 mm. Prečnici vanjskih cjevovoda kreću se od 110-600 mm.

Savjet! Budući da diktirajući faktor pri izboru prečnika cjevovoda predstavlja količinu otpadnih voda, onda tokom instaliranja treba uzeti u obzir koliko instaliranih instalacija vode i koji je protok kapaciteta cijevi instaliranog sistema.

  • Po pravilu, podizači unutarnjeg kanalizacionog sistema i izlazi na spoljnu mrežu imaju ~ 110 mm. Ograde od sanitarnih uređaja, izuzev toaleta, su izrađene od cevi prečnika od 32-50 mm.
  • Vanjska kanalizacija naselja je raspoređena u različitim prečinama u zavisnosti od broja priključnih tačaka duž pravca transporta odvodnih kanala. Iz privatnog stana, po pravilu, cevovod O 110 mm.
  • Iz višestepenih visokorastalnih zgrada, ispuštanje u vanjski kanalizacijski sistem može se obaviti s cijevom Ø 160 mm.

Za cijevi su poznati unutrašnji i spoljašnji prečnici. Prethodno su za instalaciju kanalizacionih sistema korišćeni proizvodi od livenog gvožđa ili azbestnog cementa. U tehničkoj literaturi i dizajnu, ove cevi su označene unutrašnjim prečnikom, što je označeno kao Dn. Sada se češće koriste cevi od polimernih materijala. Za njih je spoljni prečnik već označen sa oznakom DN.

Prilikom projektovanja i instalacije ove potrebe posebno treba obratiti pažnju. Vrednosti oba prečnika igraju važnu ulogu u zavisnosti od posla koji se vrši. Pri izradi proračuna uzima se u obzir kakav je prečnik cevi u unutrašnjem dijelu, a pri direktnom montiranju spoljašnji prečnik dolazi do prve uloge. Od njega se odbijaju, kada je neophodno posmatrati normalna rastojanja prema drugim komunikacijama, naročito kada polaganje cevovoda ispod površine zemlje.

Pošto cevi imaju širok opseg, proizvodi sa istim unutrašnjim prečnikom mogu imati različite spoljašnje sekcije i obrnuto. Sve je u vezi sa debljinom zida. Cevi koje se koriste u kanalizacionim kanalima ili su pod zemljom pod uticajem velikih spoljnih opterećenja, povećava se debljina zida. Poznavajući spoljni prečnik cevastog proizvoda i njegovu debljinu zida, moguće je izračunati vrednost unutrašnjeg poprečnog preseka. Zbog toga je potrebno odvojiti dvije debljine zida od DN-a.

Prečnici kanalizacionih cijevi iz različitih materijala

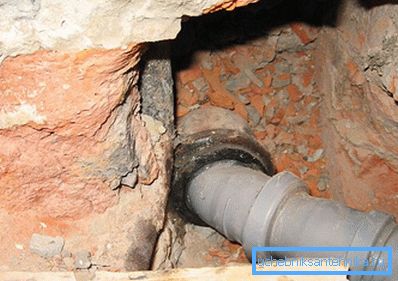

Zamena koljena od lijevanog gvožđa na plastici
  • Plastične kanalizacione cijevi u posljednje vrijeme sve više pronalaze svoju primjenu. Bez ikakvih problema, zamenjuju proizvode od livenog gvožđa koji su prisutni na tržištu više od jedne decenije. Takvi proizvodi imaju komparativne prednosti, raznovrstan asortiman i lako se instaliraju. Asortiman plastičnih cijevi je ponuđen za veliku veličinu otpadnih voda u preseku 32, 50 i 110 mm. Veliki broj različitih dijelova olakšava povezivanje proizvoda. Prilikom priključenja cevi na utičnice obezbeđene su gumene zaptivke koji sprečavaju curenje od formiranja. Povezivanje proizvoda između sebe i fitinga dolazi zbog ne samo utičnica, već i lemljenja, koji se vrši posebnim instalacijama. Takve cijevi dobro prolaze drenaže. Pored toga, oni su izdržljivi, a sa njihovim učešćem ne nastaju ozbiljne nesreće. Spoljne kanalizacione mreže montirane su od cevi prečnika 110 mm.
  • Sada se PVC cevi široko koriste. Karakteriše ih visokom otpornošću na habanje, dugim vekom trajanja. Pored toga, proizvodi imaju dobar propusni opseg. Praktično oni danas zauzimaju vodeće mjesto u instalaciji kanalizacionih sistema. Pored najpopularnijih veličina u preseku od 32, 50 i 110 mm, prečnik PVC cevi može biti veći. Pri instalaciji kanalizacionih cjevovoda izvan zgrada koriste se proizvodi prečnika od 110-500 mm, a zidovi mogu biti deblji do 15 mm. Naravno, cevi sa takvim karakteristikama postavljaju se za izgradnju cevovoda za glavnu upotrebu.
  • Dobre stare cijevi od livenog gvožđa, iako postaju zastarele, i danas se koriste. Oni se retko koriste za unutrašnju ugradnju, ali kada se postavljaju spoljašnje mreže, takvi proizvodi se i dalje nalaze. Moderne cijevi od livenog gvožđa se prave livenjem. Otporno su na koroziju i imaju unutrašnje prevlake koje smanjuju protok otpada. Cevi su povezane pomoću utičnica koristeći manžete ili o-prstenove. Prečnici od livenog gvožđa su standardni. Prosječni prečnici se određuju dimenzijama u odeljku unutar 50-300 mm. Pri postavljanju magistralnih linija, prečnici se povećavaju na 1200 mm.

Savjet! Da biste utvrdili prečnik cevi, potrebno je da pogledate oznaku površine. Željena vrednost je napisana na kraju teksta u brojevima.

Prečnici cijevi za vodovodne instalacije

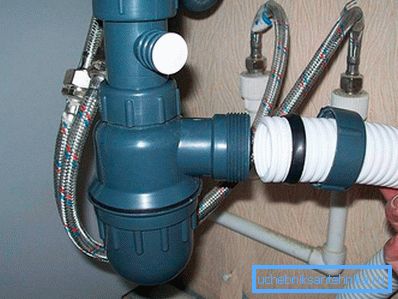

Povezivanje sudopera sa kanalizacijom
  • Zajedno sa umivaonikom ili umivaonikom, nudi se priključci koji se mogu povezati na cevi O 40, 50 mm. Na ovoj osnovi, najracionalniji bi bio odvajanje ovih sanitarnih uređaja od 50 mm. Ovakva cijev će normalno proći potrebnu količinu vode.
  • Među vodovodnim instalacijama, samo WC-u je potreban izlazni cijev Ø 110 mm. U ovom slučaju, ovaj uslov mora biti ispunjen. Pored toga, cev koja će odvoditi toalet iz WC-a bi trebalo da bude što kraća i da bude bliža riseru. Da bi se izlazni dio WC školjke povezao na granu, neophodno je pribegavati pomoću specijalnog oblika (samo u slučaju kada je nemoguće prikačiti toaletnu posudu sa njom), što se naziva brušenje. Ima lisice koje sprečavaju curenje i neprijatne mirise.
  • Kao što je poznato, znatan volumen tečnosti izlazi iz kupatila. Istovremeno, izlazna cijev ima manji prečnik - 50 mm. Činjenica je da stopa protoka igra ulogu ovdje. Kroz rupu sa malim prečnikom odvodiće malu zapreminu po jedinici vremena. Pored toga, postojeća rešetka dodatno smanjuje protok, tako da nije potreban veći protok za ispusnu cev.
  • Kao što pokazuje praksa, u kuhinji se istovremeno može porediti umivaonik, pa čak i dva automobila - mašina za pranje sudova i pranje. Ako se cev od O 50 mm odmakne od lavaboa, tanjir veličine 40 mm u odeljku treba da ide od mašine za pranje posuđa, a 32 mm od jedinice za pranje. Za njih se koristi samo jedna kanalizaciona cev O 50 mm, odakle potiču izlazi uređaja. Crijeva za odvod se ubacuju u ove slavine i, ako je potrebno, koriste se manžetne.
  • Tuš kabina se razlikuje od kupatila tako da u prvom slučaju je zapremina vode na izlazu mala. Kad se tuširate, odvodi po jedinici vremena se dodjeljuju tačno onoliko koliko ulazi u kanister za zalivanje. U ovom slučaju pladnja za vodu ima rupu istu kao i kupatilo. Fitingi su pričvršćeni za tuš kabinu, uključujući crevo za odvod, koji može biti u prečniku od 32 do 50 mm. Od ovoga se može zaključiti - za uklanjanje odvoda dovoljno je proizvod veličine od 50 mm.

Takav širok spektar cevi za kanalizaciju ne bi trebalo da stvara probleme za vlasnika objekta prilikom izbora ispravnog proizvoda za odvodnjavanje otpadnih voda iz sanitarnog uređaja.

Video

Ovaj video pokazuje kako su priključne cevi različitih prečnika spojene:
