Proizvodnja profilne cijevi: analiza tehnološkog lanca

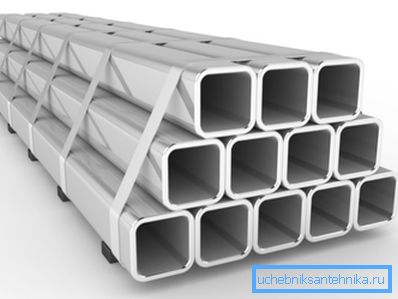

Danas je proizvodnja profilnih cijevi u potrazi za skoro svim granama tehničke djelatnosti i zbog toga postoji potreba za to u civilnoj i industrijskoj gradnji, automobilskoj industriji i izgradnji aviona, u proizvodnji nameštaja iu proizvodnji dekorativnih struktura.

Ovo je, naravno, daleko od toga da bude čitava lista oblasti gde se koristi takav materijal: njegova svrha takođe zavisi od čelika, konfiguracije poprečnog preseka, premaza i veličina.

Naravno, mi nećemo moći da vam kažemo o svemu u najmanjih detalja, ali vam pružimo šematski pregled glavnih operacija.

Sa dostupnošću veštine i opreme, takvi proizvodi su jednostavniji.

Tehnologija proizvodnje

Glavni načini

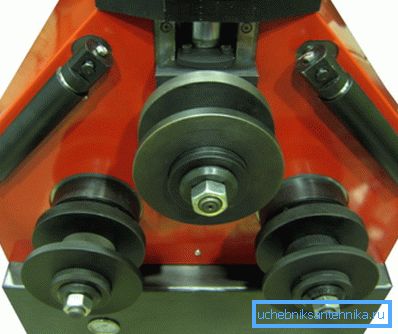

Profilna linija savijanja

Najčešća je tehnologija zavarene proizvodnje:

Napomena Prema GOST 8645-68 (modifikovan i dopunjen 01.07.2010.), Čelični cijevni profil je izrađen od niskolegiranog i čeličnog lima (trake), koji kao i obično dolazi u rolnama, kako se to zahtijeva instrukcija.

  • Blanko, koje je isečeno od traka, obrađuje se na specijalizovanoj mašini koja je dizajnirana za savijanje limova.
  • Dobijeni profil kvadratnog ili pravougaonog poprečnog preseka ima uzdužni spoj ivica trake, koji se aparatom za zavarivanje kuva duž cele dužine u okruženju zaštitnih gasova ili indukcijskog zavarivanja (u zavisnosti od zahtjeva za proizvod). Za čvrstoću šiva, kompresija je poboljšana valjcima.
  • Nakon toga ostane brušeni (ispupčeni staljeni metal), koji se uklanja pomoću rezača (cijeli proces može da se desi ili u vrućem ili hladnom stanju metala).
  • Takođe, gredica se može isporučiti valjani u obliku cijevi, gdje se valjcima daje potreban kvadratni ili pravougaoni oblik.

Hladna i vruća deformacija

Formiranje mašine za proizvodnju profilne cijevi tokom hladnog oblikovanja

Gotovi proizvod može biti toplo deformiran i hladno deformisan, sa prvom opcijom koja podrazumijeva otpuštanje (postupno hlađenje).

Tokom vrućeg deformacije, cijena profila povećava se s kvalitetom - takav strukturni materijal ima manje unutrašnjeg naprezanja, što mu, zauzvrat, omogućava zadržavanje prvobitnog oblika tokom skladištenja i rada.

  • Za hladne deformacije, oprema za proizvodnju oblikovanih cijevi je mala, zbog čega se smanjuje područje proizvodnih radionica. To podrazumijeva niže cijene gotovih proizvoda, jer proizvodi manje troškove.
  • Ove linije su veoma popularne i tržište, naravno, odgovara velikom ponudom, stoga uvek postoji mogućnost kupovine mašina različitih kapaciteta i od različitih proizvođača, uključujući i domaće i inostrane.

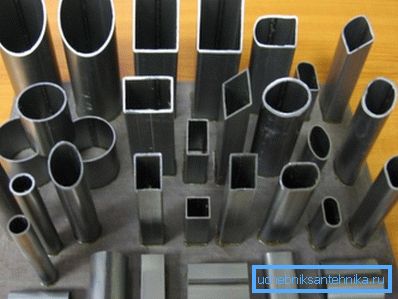

Profilne cijevi od proizvođača sa različitim dijelovima
  • Po pravilu, takva oprema predstavlja skup valjaka koji daju željeni deo radnom komadu (proces deformacije), a kapacitet instalacije je obično dovoljan da deformiše bešavne cijevi.
  • Ali hladna obrada ima značajan nedostatak - nemoguće je dobiti kvalitetan profil koji će izdržati ozbiljna opterećenja.. Zbog toga se takav materijal ne koristi za različite nosive strukture - to je segment proizvodnje nameštaja i ukrasnih ukrasa.
Foto oprema za dobijanje željenog preseka toplom deformacijom

Tokom vrućeg deformacije, cev nakon zagrevanja se hladi emulzijom i počinje faza formiranja - ona ulazi u rolne, koje pritisnu na njega sa različitih strana i daju mu oblik koji je specificiran od strane programa.

  • Kontrola kvaliteta zavara vrši detektor vatrogasne greške., koja upoređuje električna i magnetna svojstva metala, menjajući se pod uticajem fizičkih defekata i hemijskog sastava šava.
  • Nakon toga, profil se preseče na komade, Štaviše, to se radi ne ručno, već automatski, određeno postavljanjem proizvodne linije, ali kraj ciklusa je toplotna obrada profila cevi.
  • Cev se zagreva do željene temperature i otpusti. (postepeno ohlađeni) - ovaj proces omogućava vam da oslobodite unutrašnji stres, koji se u svakom slučaju formira tokom obrade deformacije profila.

Izbor mašine i organizacija proizvodnje

Mašina za savijanje

Za ozbiljan razvoj proizvodnje proizvodnje profilne cijevi, barem će vam trebati:

  • Mašina za savijanje profila.
  • Automatizovana linija za zavarivanje.
  • Mašina za deformaciju (transformacija rolni okrugli oblik).
  • Uređaj za fragmentaciju (sečenje).

Vrlo je važno pratiti kvalitet proizvodnje, a za to će vam biti potreban detektor vatrostalnih detekcija i radnik koji može izvući čitanja iz nje.

Napomena Vaš poslovni plan za proizvodnju profilne cijevi na prvom mjestu zavisiće od raspoloživosti i veličine proizvodnih područja. Što su veće, moćnija oprema koju možete instalirati tamo.

Konkurencija u takvoj proizvodnji je prilično teška, pa ni na koji način ne treba zanemariti kvalitet proizvoda. Da bi se obezbedio ovaj kvalitet, gotovu cev mora biti toplotno tretiran i zatim oslobodjen.

Uz povećanje kvaliteta proizvoda za njega, naravno, tražnja raste, uprkos činjenici da se njena maloprodajna cijena povećava, stoga na ovaj način ćete mnogo brže nadoknaditi troškove uložene u proizvodnju. Na kraju krajeva, za proizvodnju robe s niskom cenom i malim kvalitetom imate samo dovoljno rolne, ali ćete izgubiti reputaciju i onda će potražnja neizbežno pasti.

Zaključak

Danas postoje prilično poznati proizvođači profilnih cevi u Rusiji, među kojima su reference na Altima ZJSC, Areal TD LLC, Armispromstroy, LLC WELD-Metiz, Veteran VET i drugi. Uprkos brojnosti preduzeća, potražnja je i dalje prisutna, a vi ćete biti u mogućnosti da se pridružite takmičenju u obezbeđivanju kvaliteta proizvodnje (pogledajte i članak Proizvodnja polipropilenskih cevi - karakteristike tehnološkog procesa).

Video u ovom članku će pomoći u razumijevanju nijansi i dobiti ideju o obimu rada koji je pred nama.
