Profilna pravougaona cev - dimenzije i karakteristike

Profilne pravougaone cevi su posebna vrsta cevastog čelika. Jedinstvenost ovog proizvoda leži pre svega u nestandardnom obliku poprečnog preseka. U ovom članku bliže vidimo karakteristike ovih proizvoda, njihove postojeće dimenzije, kao i opseg.

Profil cijevi

Karakteristike profilnih cevi

Neobičan oblik poprečnog preseka ovog proizvoda prvenstveno je zbog njegove namjene. Pravokutne i kvadratne cijevi se ne koriste u cevovodima, već se koriste u okvirnim metalnim konstrukcijama. Činjenica je da šuplja cijev ima istu čvrstoću kao metalni štap i teži 30-40 posto manje.

Stoga, upotreba ovog materijala omogućava vam da smanjite masu metalnih konstrukcija i njihove troškove, dok će njihova snaga i trošak ostati nepromijenjena. Međutim, treba napomenuti da ova svojstva proizvoda imaju samo ako su napravljeni prema GOST 8645 - 68.

Drugim rečima, oblikovane cijevi imaju veliku čvrstoću samo u određenim veličinama. Čak i mala odstupanja od normi mogu uticati na ukupnu čvrstoću čelične konstrukcije ili povećati njegovu masu.

Osim toga, projektni proračuni greda čeličnih konstrukcija za rigidnost obično se zasnivaju na standardnim dimenzijama, čije su vrednosti navedene u tabelama odgovarajućih državnih standarda. Shodno tome, ako velicine profila ne zadovoljavaju standarde, kalkulacije se ispostavljaju nepravilne.

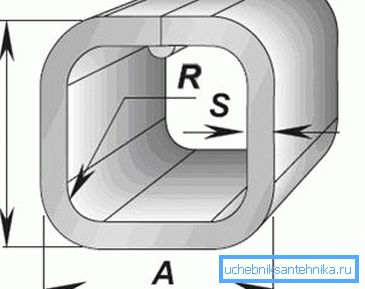

Glavne dimenzije profila cevi

Od kojih veličina zavisi

Pod veličinom treba shvatiti:

  • Visina zidova proizvoda;
  • Širina;
  • Debljina;
  • Radijus zaokruživanja.

Svi ovi parametri obično zavise od načina proizvodnje proizvoda.

U industriji trenutno postoje tri tehnološka procesa proizvodnje ovih proizvoda:

  • Tehnologija hladne deformacije standardne cijevi;
  • Tehnologija deformacije;
  • Formiranje profila i naknadno zavarivanje spojeva cevi.

Karakteristike ovih tehnoloških procesa utiču na:

  • Metod poravnanja (kalibracije) profila profila proizvoda;
  • Debljina zida;
  • Radijus zaokruživanja, itd.

Zatim, detaljnije razmotrite karakteristike proizvoda napravljenih od strane različitih proizvodnih tehnologija.

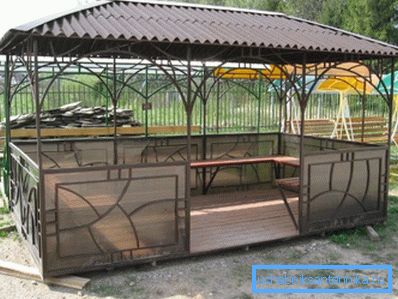

Orah iz pravougaonog profila

Obim

Obim profilnih cevi je veoma širok.

Najčešće se koriste:

  • U građevinarstvu - prilikom izgradnje različitih paviljona, šupa, štandova itd.
  • U proizvodnji nameštaja - police, stalci, školski nameštaj itd.
  • Automobilska industrija - u proizvodnji prikolica i okvira itd.
  • Poljoprivreda - za stakleničke okvire cijevi i druge određene strukture.

Naravno, ovaj materijal može biti korisan u domaćinstvu, od toga možete napraviti arbore, ograde, baštenski nameštaj, stepenice i još mnogo toga.

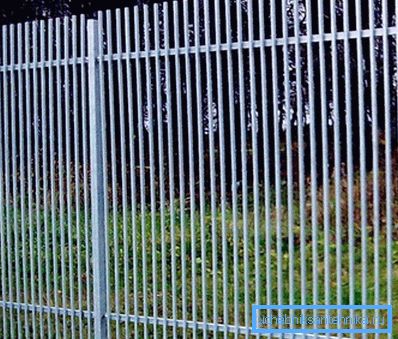

Profilna ograda

Merit

Među prednostima ovog materijala su sledeće tačke:

  • Snaga;
  • Mala težina;
  • Povoljna cijena, zahvaljujući materijalu šupljine;
  • Veliki asortiman - zahvaljujući ovome možete podići proizvod najprikladnije veličine sekcije.
  • Plastičnost - ako je potrebno, proizvod se može savijen, na primjer, pomoću luka.
  • Laka instalacija zahvaljujući maloj težini. Upute za sastavljanje sastoje se u uobičajenom zavarivanju delova.

Savjet! Moguće je sklapanje metalnih konstrukcija ne samo zavarivanjem već i na vijcima. Takvo jedinjenje obično se koristi za prefabrikovane ramove, skele, sve vrste komercijalne opreme itd.

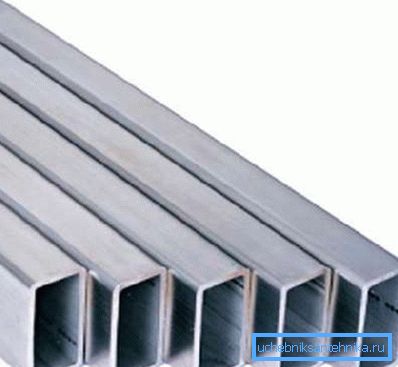

Bešavne vruće valjane cijevi

Vrste oblikovanih cevi

Vruće valjani

Vrući valjani proizvodni proces ovih proizvoda je sljedeći:

  • Stezaljka u obliku rukava ili čaše se zagreva za povećanje plastičnosti.
  • Zatim, gajba se valja valjcima, zbog čega se formira cev sa kružnim poprečnim presekom.
  • Zatim, poluproizvod se šalje u kalup presa, gdje se transformiše u kvadratni, ovalni ili pravougaoni proizvod.
  • Sledeći korak je hlađenje grede i valjanje valjanih veličina.
  • Kada je proizvod spreman, zagreva se na temperaturi formiranja zrna i postepeno se ohladi u prirodnim uslovima. Ova operacija vam omogućava da uklonite napon u kristalnoj rešetki.

Rezultat je proizvod koji zadovoljava državne standarde, prema kojima veličina zida cevi ne može biti manja od 60 mm. Ie ako odeljak ima pravougaoni oblik, visina pravougaonika ne može biti manja od navedene vrednosti.

Opseg cevi pravougaonog profila u skladu sa GOST 8639 - 82 (po kvadratnim profilima) sadrži oko dvije desetine veličina. Iste veličine određuje GOST 8645-68. Štaviše, dimenzije sekcije variraju od 60x60 mm do 230x100 mm. Istina, proizvodnja toplo valjane kvadratne cevi dozvoljava ograničenje od 180x180 mm.

Što se tiče ostalih dimenzija, profilne pravougaone cevi prema GOST 8639-82 mogu imati:

Minimalna debljina zida 4 mm
Maksimalna debljina zida 14 mm
Minimalna dužina 4m
Maksimalna dužina 12.5m

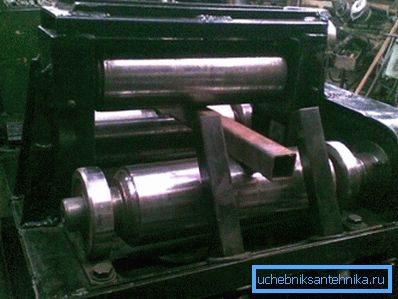

Hladno valjana profilna cijev

Hladno valjani

Tehnologija proizvodnje hladno valjanih profilisanih cevi sastoji se od sledećih koraka:

  • Prva je priprema - sletanje okrugle rupe u podmetač.
  • Zatim, radni predmet se valja, zbog čega se formiraju okrugle cevi.
  • Zatim, proizvod je presvučen u mlinu za presovanje i valjanje.
  • Zatim, kao u prethodnom slučaju, vrši se kalibracija i zagrevanje (otpuštanje) gotovog proizvoda.

Ova tehnologija omogućava dobijanje manjih dimenzija cevi pravougaonog profila i njenih tanjih zidova. Prema GOST-u, minimalna visina površine lica je 10 mm. Maksimalna veličina preseka je ograničena na 120x120 mm.

Ovaj standard sadrži 17 standardnih veličina definisanih državnim standardnim specifikacijama 8639-82, kao i 16 standardnih dimenzija definisanih državnim standardnim specifikacijama 8645-68. Uopšteno, može se reći da je izbor proizvoda ove vrste opravdan ako su vam potrebne besprekorne cevi sa tankim zidovima.

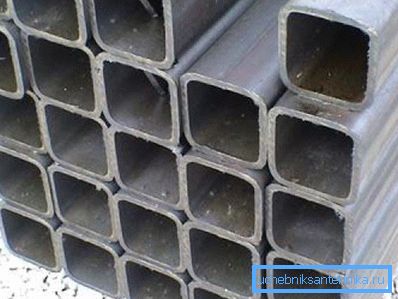

Na fotografiji - zavarene cijevi

Zavareni

Proces proizvodnje zavarenih pravougaonih profila je sledeći:

  • Pre svega, formiraju se dimenzionalne pločaste ploče, koje su odsečene sa nemodinamičnog čeličnog lima.
  • Zatim je oblikovanje radnog komada u obliku cijevi.
  • Sledeći korak je zavarivanje šiva metodom indukcijskog taljenja i zavarivanja ili u inertnom gasnom okruženju.
  • Završna faza proizvodnje je kalibracija poluproizvoda metodom hladne deformacije na valjcima.

Snaga ovih proizvoda praktično se ne razlikuje od bešavnih, pošto šava varata slabi krutost samo za 5-10 procenata. Ali ova tehnologija, za razliku od svega navedenog, omogućava vam da izvodite cijevi debljine zida od 1 mm do 5 mm. Prema GOST 30245 2003 minimalna veličina sekcije je 40x40 mm, a maksimalna veličina je 300x300 mm.

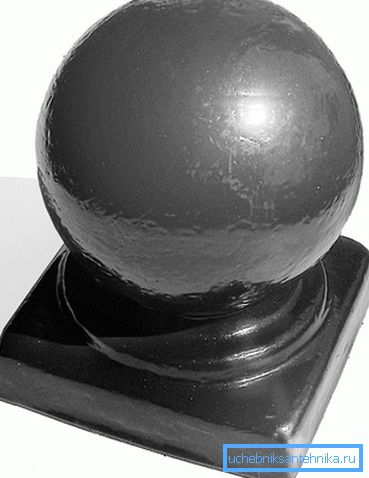

Profilni cevni utikač

Savjet! Pri montaži konstrukcija iz oblika cevi, na primer dekorativnih elemenata, možete koristiti sve vrste priključaka - savjete i druge elemente.

Ovde su, možda, glavne karakteristike materijala u pitanju.

Zaključak

Profilne cijevi imaju niz prednosti, čiji glavni su dobra čvrstoća. Zbog gore navedenih osobina ovih proizvoda i širokog spektra proizvoda, njihova područja primjene su veoma opsežna.

Jedini proizvodi moraju biti u skladu sa određenim državnim standardima, samo u ovom slučaju imaju visoke čvrstoće. Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
