Profilna cev 20x20 - kombinacija milosti i snage

Cijevi sa zaštitom od korozije sa kvadratnim dijelom privlače pažnju povećanjem otpornosti prema agresivnim medijima i mehaničkim opterećenjima. Ergonomski dizajn omogućava uštedu prostora prilikom instalacije i kreira raznovrsne održive dizajne.

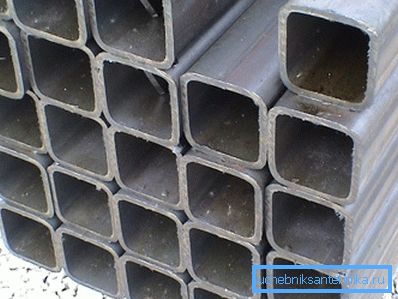

20x20 neobrađene cijevi

Detalji o profilu gasovoda

Profil nehrđajuća cev 20x20 prvenstveno se razlikuje u njegovim fizičkim i mehaničkim svojstvima. Našli su svoju primenu u hemijskoj, papirnoj, farmaceutskoj, energetskoj i automobilskoj industriji, poljoprivredi i oglašavanju. Kvalitet valjanih proizvoda direktno zavisi od poštovanja proizvodne tehnologije, kontrole kvaliteta itd.

Regulatorni okvir

S obzirom na otpornost na koroziju i način proizvodnje, nekoliko standarda se može razlikovati za kvadratni cijev od nerđajućeg čelika:

  • glavni dokumenti mogu se smatrati GOST 8639-68, GOST 8639-82 i GOST 30245-2003. Oni sadrže osnovne informacije o dimenzijama, tolerancijama, kontroli kvaliteta, težini itd. Upotrebom ovih dokumenata možete saznati i približnu težinu, na primjer, težina profilne cijevi 20x20x2 je jednaka 1,075 kg / linearnom šipku. m;
Presek kvadratnog profila
  • GOST 11068-81 - pošto je cevovod napravljen od čelika otpornog na koroziju, on formalno potpada pod zahteve ovog dokumenta. Jedino što se može zbuniti je konstantno pominjanje prečnika termina u tekstu dokumenta, s obzirom na kvadratni dio koji izgleda smešno;
  • U zavisnosti od metode proizvodnje (vruće ili hladno valjane), možete koristiti GOST 9940-81 (toplo valjane cijevi) i GOST 9941-81 (hladno valjani).

Kako je profil cevovoda

Cev od nerđajućeg čelika 20 20 2, po pravilu, napravljena je od strukturnih austenitnih čelika (duktilnog antikorozivnog) prema DIN 2395.

U ovom slučaju mogu se koristiti 2 metoda proizvodnje:

  • zavareni. Uputstva za proizvodnju izgledaju ovako: rezana je beskonačna čelična traka konstantne širine, a zatim se savije u kružnu poprečnu preseku (ivice još nisu zavarene), zatim se vrši zavarivanje, skidanje zavara. Željeni poprečni profil se daje prolazom kroz rolne. U ovom slučaju, unutrašnji naponi se neizbežno javljaju u metal, a za njihovo uklanjanje, proizvod se zagreva;

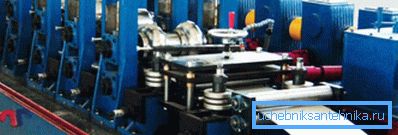

Na fotografiji u mašini se isporučuje čelična traka za proizvodnju cevi
  • u slučaju bešavne tehnologije, radni predmet se prvo bljesak i onda preskoči kroz valjke kako bi se dobio željeni oblik preseka. U ovom slučaju, okrugle bešavne cijevi mogu poslužiti kao sirovina za proizvodnju kvadratnog cjevovoda. Ovaj način proizvodnje čini krajnji proizvod skuplji u odnosu na upotrebu zavarivanja.

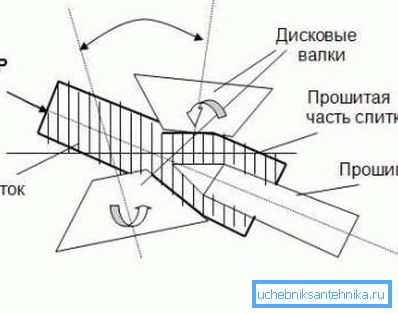

Raspored firmvera

Što se tiče cijevi profila 20 do 20, onda sve zavisi od načina proizvodnje koji se koristi. Prema tome, konvencionalni kvadratni cjevovod s odsekom od 20x20x1 koštaće 221 rublja / 1 metara. Za izgradnju velikih razmera, pogodno je raditi sa troškovima od 1 tone valjanog čelika, u kom slučaju će trošak iznositi 382800 rubalja / 1 tonu (trošak je za čelik od 08-12H18N10).

Vrste varenja zavarivanjem

Proizvodnja cevovoda od nerđajućeg čelika se odvija na dva načina. U prvom slučaju se koriste trake (praznine), od kojih se cevi izvlače. U drugom, proizvodi se zavaravaju sa metalnih limova.

Postoji nekoliko vrsta zavarivanja:

  • TIG (volframova elektroda u inertnom gasu bez aditiva);
  • plazma sa TIG;
  • visoka frekvencijska struja;
  • laser;
  • elektronski zrak.

Profilna cev 20x20x2 ima širok opseg primene, koji će direktno zavisiti od vrste zavarivanja. Kontrola kvaliteta zavarivanja vrši se u skladu sa GOST 3242 - 79 i GOST 30245-2003.

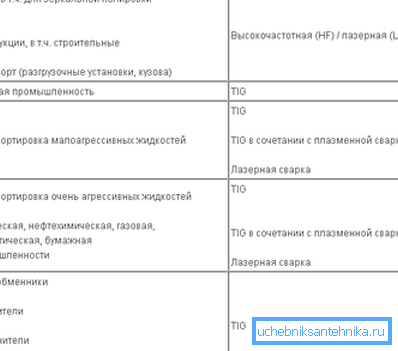

Zavisnost opsega cevi na način zavarivanja

Obratite pažnju! Cijena cijevi sa zavarenim spojem napravljenom visokofrekventnim strujama je za 10% niža od vrijednosti analoga sa TIG zavarivanjem. Istovremeno, snaga zavara je na istom nivou.

Površina za svaki ukus

Profil cev izgleda izuzetno estetski zahvaljujući površini, što je:

  • mat (Matt, Mill završetak);
  • brušeni. Stepen obrade ima nekoliko nivoa do najfinijeg i ima oznake Satin 180, 320 ili 400 Grit;
  • ogledalo, što opet zavisi od stepena poliranja (ogledalo 400 ili 600 granata).

Strano obeležavanje cevnih površina od AISI čelika je nešto drugačije:

  • 2B - mat;
  • VA - ogledalo;
  • 4N - poliran.

Indikatori jačine ne utiču na kvalitet završne obrade površine. Ako se svi radovi rade ručno, onda bi trebalo izabrati izbor predloženih opcija pre svega na osnovu toga da li će cevi biti vidljive. Ako deluju kao elementi unutrašnjosti, površina bi trebalo da bude odabrana uzimajući u obzir dekor sobe.

Obim profila plinovoda

Mala sekcija ne dozvoljava da se koristi kao nosivi elementi pod teškim opterećenjem. Ali krutost kvadratnog odeljka dovoljna je za percepciju opterećenja prosječne magnitude. Prednosti kvadratnog cevovoda trebalo bi da sadrže relativno malu težinu, na primer, težina profilne cijevi 20x20x2 je oko 1.175 kg / bar. m

Obratite pažnju! Težina cevi u stolovima je prosečna, ali u stvarnosti zavisi od gustine materijala. Da biste precizno izračunali težinu cevovoda, možete koristiti posebne kalkulatore.

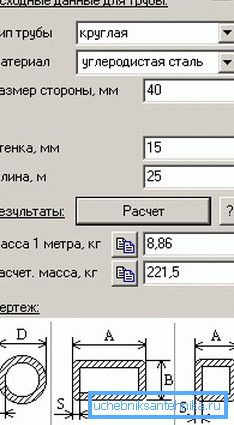

Kalkulator težine cevi

Što se tiče konkretnih primjera korištenja kvadratne cijevi sa malim dijelom, možemo dati sljedeće primjere:

  • za proizvodnju nameštaja (prvenstveno škole i različitih javnih institucija);
Rack racks su izrađeni od jezgre jezgra
  • u izgradnji ograda različitih vrsta - kao okvir. U tom slučaju je opterećenje na metalnom malom i možete koristiti male veličine;
  • za izgradnju raznih šupa, tokom izgradnje u umerenom klimu, potrebno je uzeti u obzir uticaj opterećenja snega i težinu od 1 metar oblikovane cijevi 20x20x2 (1.175 kg / 1 m);

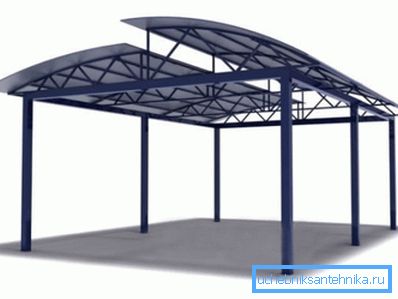

Nadstrešnica od 20x20 kvadratnih cevovoda
  • prilikom ukrašavanja unutrašnjosti sobe, kvadratne cevi se mogu koristiti za izgradnju elegantnih polica i regala.

Sumirajući

Kvadratna cijev malog poprečnog preseka od nerđajućeg čelika ima brojna važna svojstva. Najvažnija stvar je da pored visoke čvrstoće i čvrstoće, ima i odličan izgled, a otpornost na koroziju omogućava upotrebu u gotovo svim uslovima (vidi i članak Cevi 60x40 mm - karakteristike i težina).

Zbog ovoga, takav cevovod se može koristiti iu unutrašnjosti prostorije, iu izgradnji rama za lake konstrukcije. Video u ovom članku pokazuje primjer korištenja profilnog cjevovoda kao okvira za ogradu.
